Altium Designer 22使用笔记(3)---原理图设计
目录
01 | 简 述
02 | 环境描述
03 | 原理图页的必要设置
04 | 放置元件
05 | 电气连接
06 | 更新元件
07 | 结 语
01 | 简 述
朋友们好，我是子正；
本篇笔记主要记述如何使用AD22进行原理图设计，内容包括如何放置各类元件；如何放置各类非电气标识；如何更新元件操作；
上一篇笔记回顾：《Altium Designer 22使用笔记(2)---库元件创建》；
02 | 环境描述

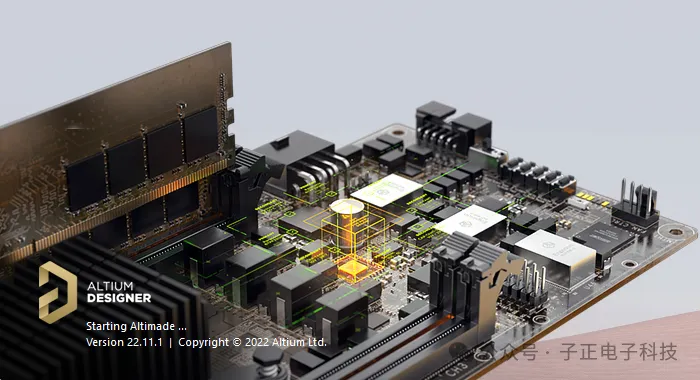

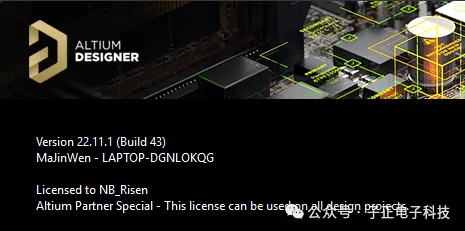

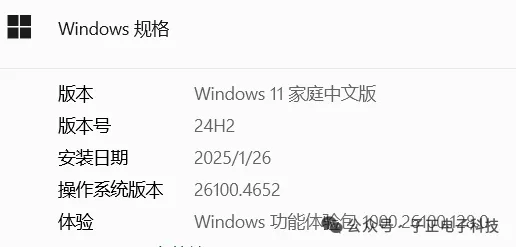

本次使用Altium Designer 22的运行环境及版本如下：
使用过程未安装任何插件，未修改任何配置文件、快捷键操作等；
03 | 原理图页的必要设置
本小节内容为修改原理图页的大小、单位等设置；

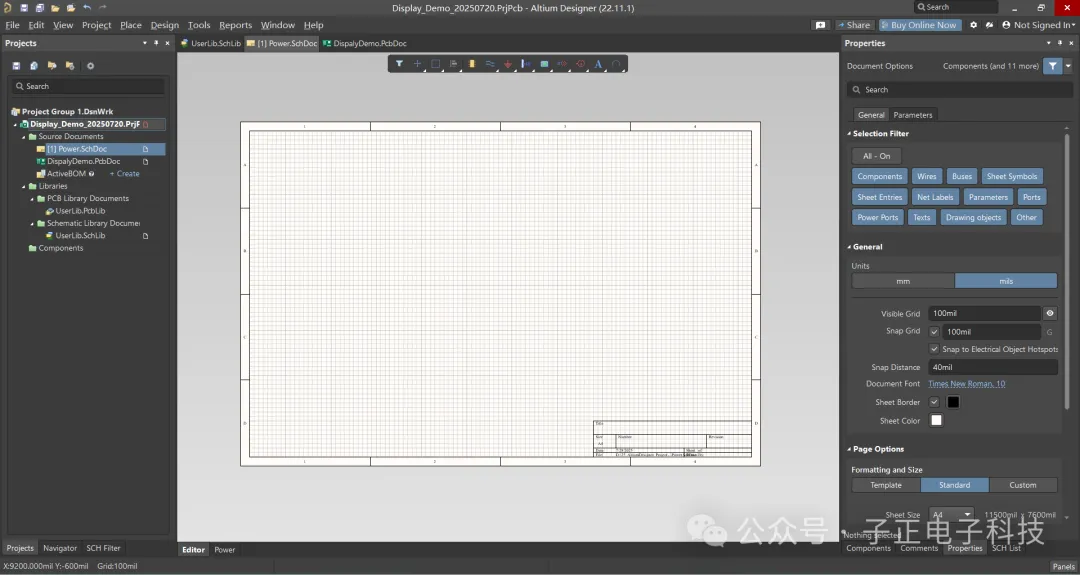

打开创建好的AD22工程；

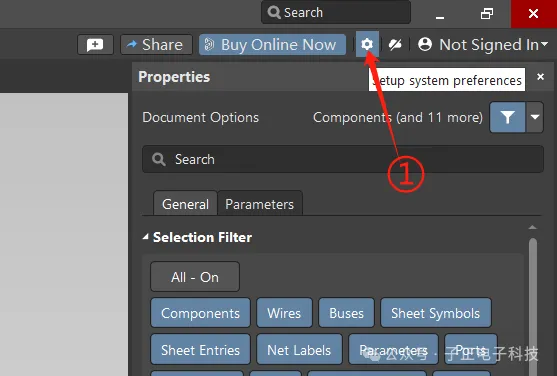

①、打开系统偏好设置窗口；

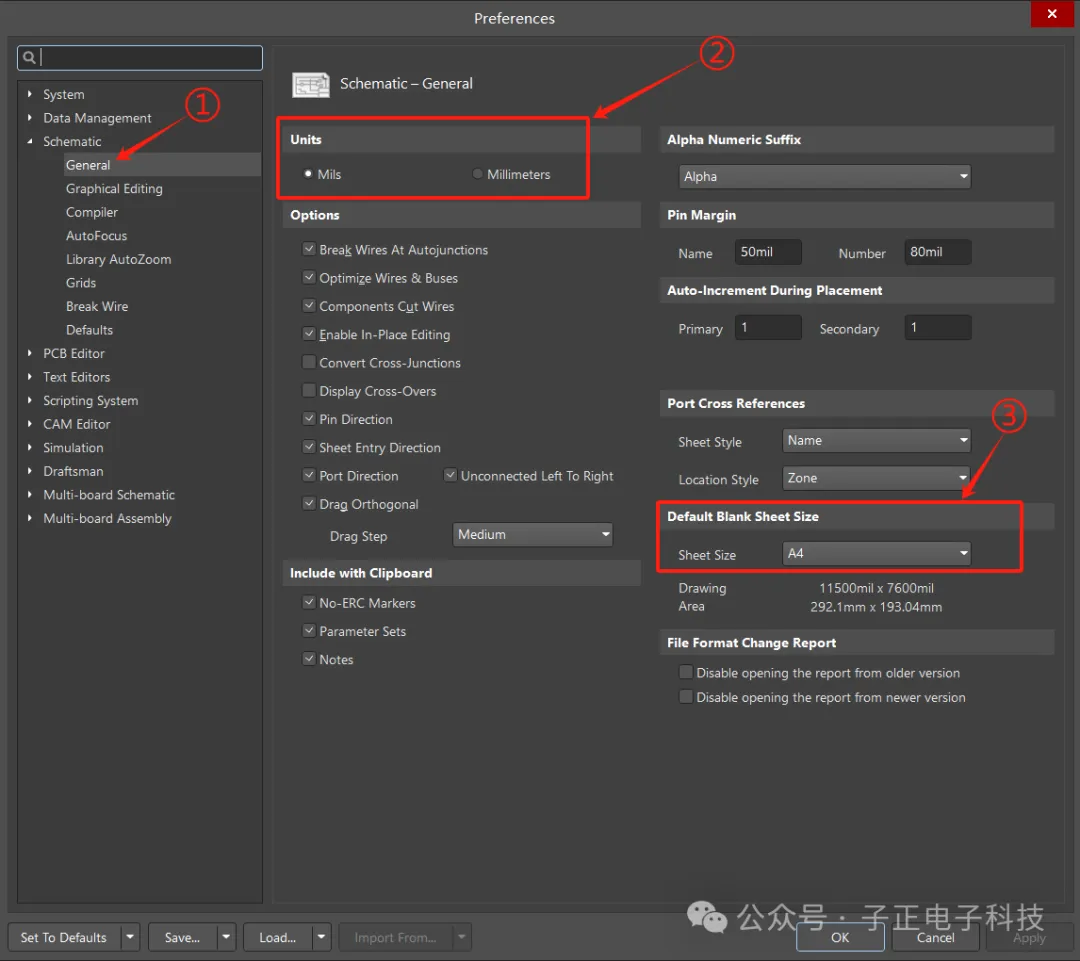

①、选择Schematic -> General 打开原理图通用配置界面；
②、默认单位为mils，也可以修改为mm；
③、修改原理图页的大小，一般设置为A4，这样便于常规打印；
关于原理图格栅的设置，可参考： 《Altium Designer 22使用笔记(2)---库元件创建》；
至此，原理图的设置记述完毕，未涉及的设置项即保持默认即可。
04 | 放置元件
本小节的内容为记述放置元件、电源、连接符等相关操作。

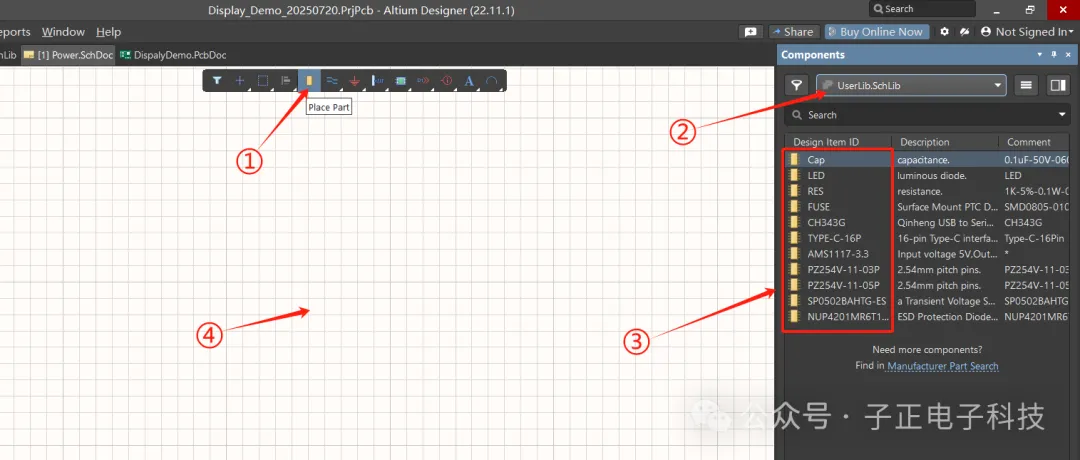

①、点击快捷工具Place Part，右侧自动打开选择放置元件窗口;
②、此处显示当前元件库名称，这个库是我们在创建工程时自建的元件库；
③、显示的是当前库的元件列表；
④、使用Ctrl+鼠标滚轮可以放大、缩小原理图页；使用鼠标右键可以上下左右移动原理图页；

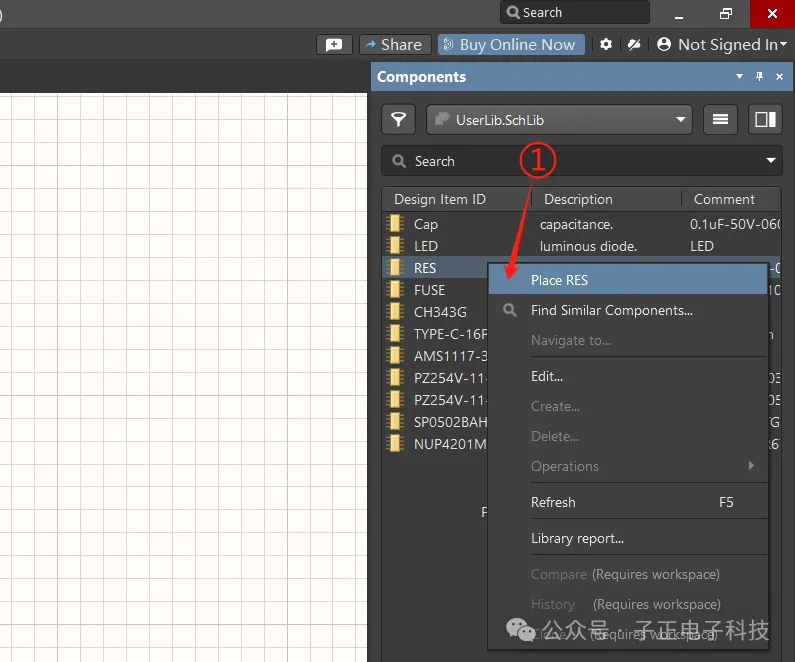

①、鼠标右击需要放置的元件，选择Place…；

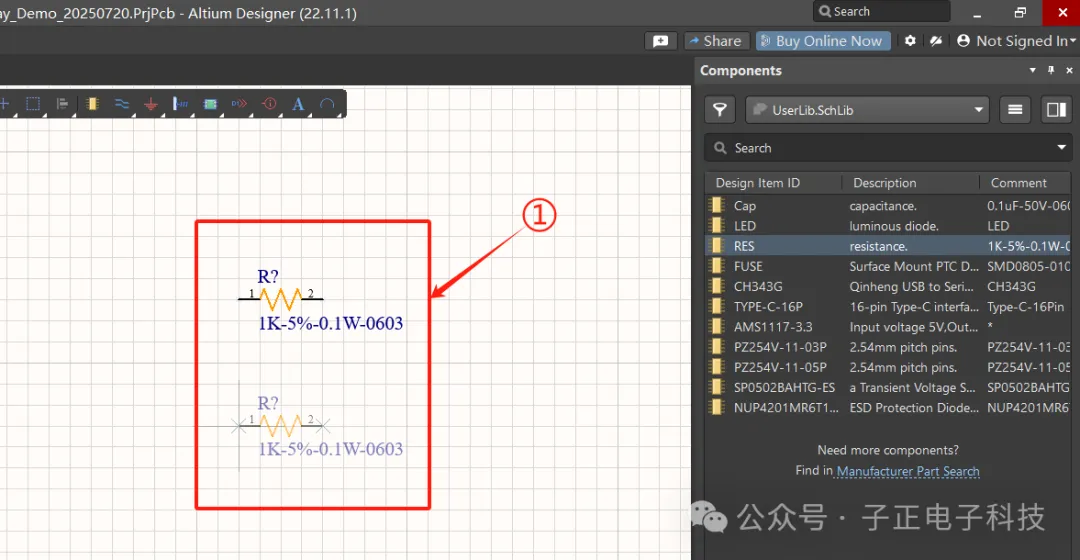

①、选择的元件会挂载在光标上，左击即放置一个元件，可以重复放置，结束放置按下ESC即可；

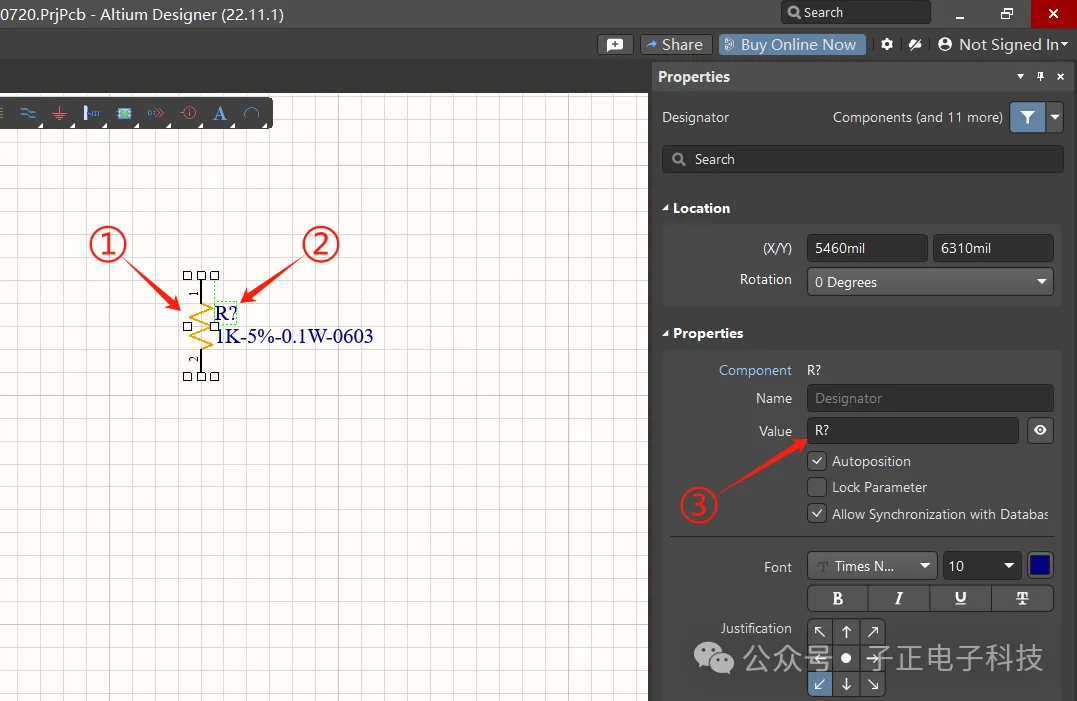

①、元件放好后，单击元件，按下<空格>键可以旋转90°，调整元件方向；
②、单击标号，可以修改标号值；(下方的值也可以通过单击，打开修改界面进行修改)
③、修改引用值，例如R1、R2……；

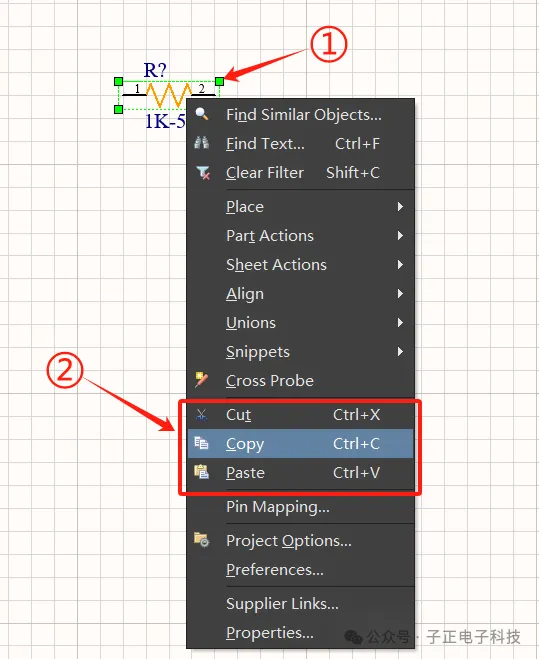

①、单击选中元件，再右击打开选项栏；
②、元件支持剪切、拷贝、粘贴等操作；

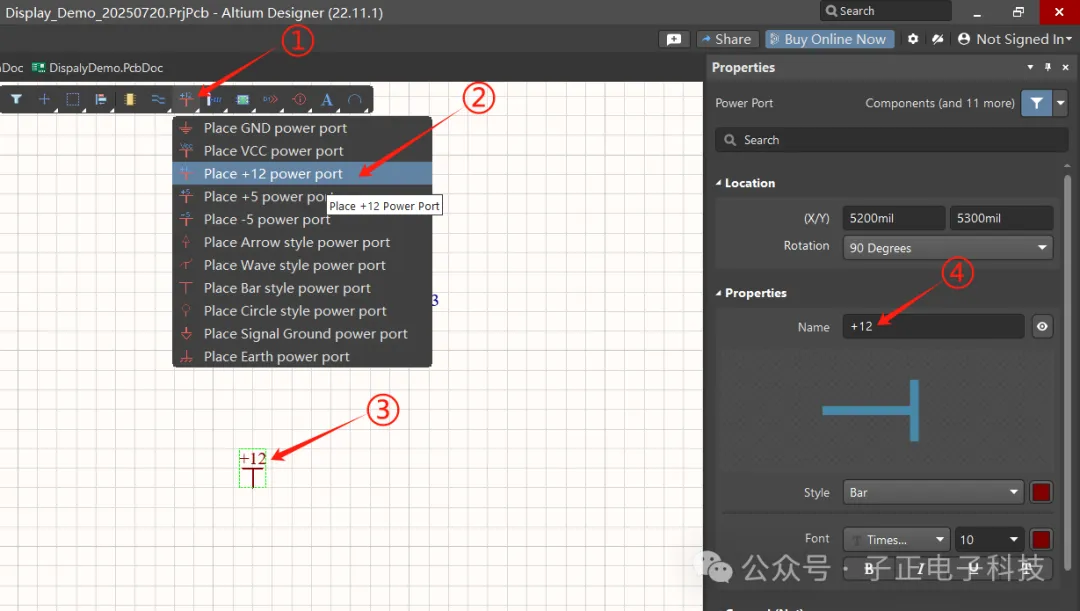

①、右击快捷工具Place Power Part 图标，打开放置电源、地选项栏；
②、选中需要放置的哪一类型的电源和地；
③、左击放置；
④、单击电源或地，可以修改值，比如电源+3.3V、+24V等；

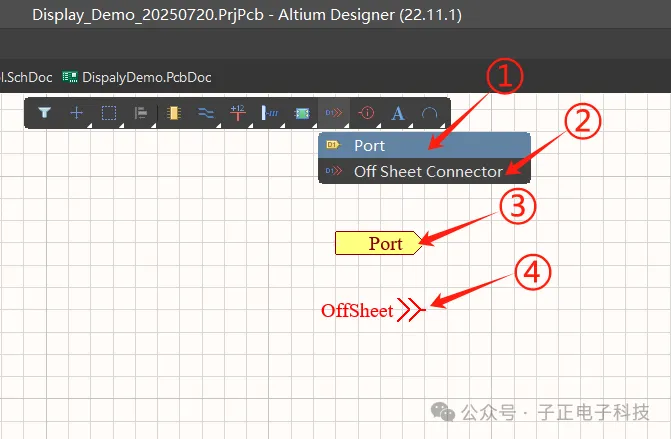

①、右击打开快捷选项栏，Port表示端口连接符；(同一原理图中，无法直接进行连接的电气点可用端口连接符进行连接)
②、页连接符；(不同原理图页的电气网络可用页连接符进行连接)
③、端口连接符，单击可修改名称，修改如Data+、Data-等；
④、页码连接符，同理可修改名称；

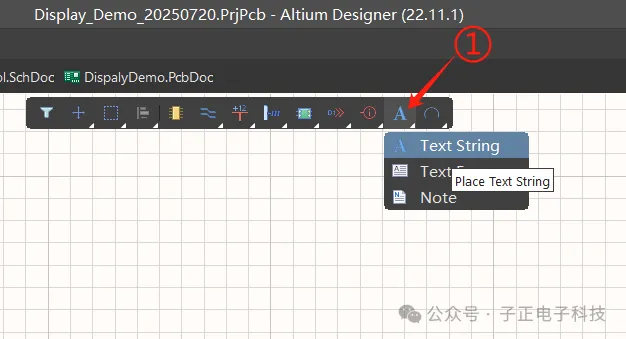

①、可用于放置文字标注等；

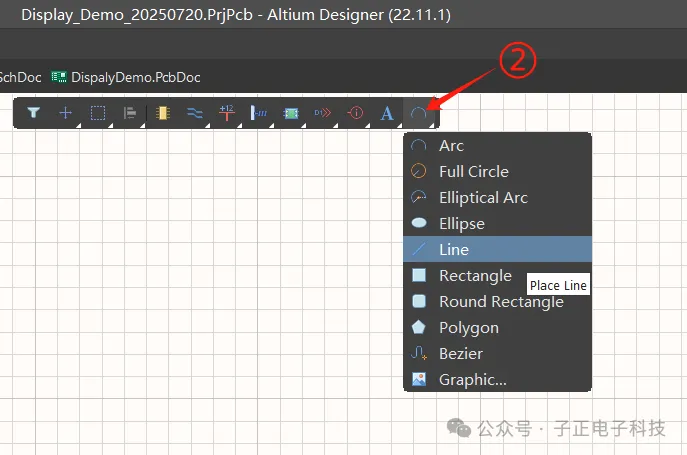

②、放置各类非电气线等；
至此，放置元件等操作记述完毕。
05 | 电气连接
本小节记述如何进行原理图电气连接等操作过程；

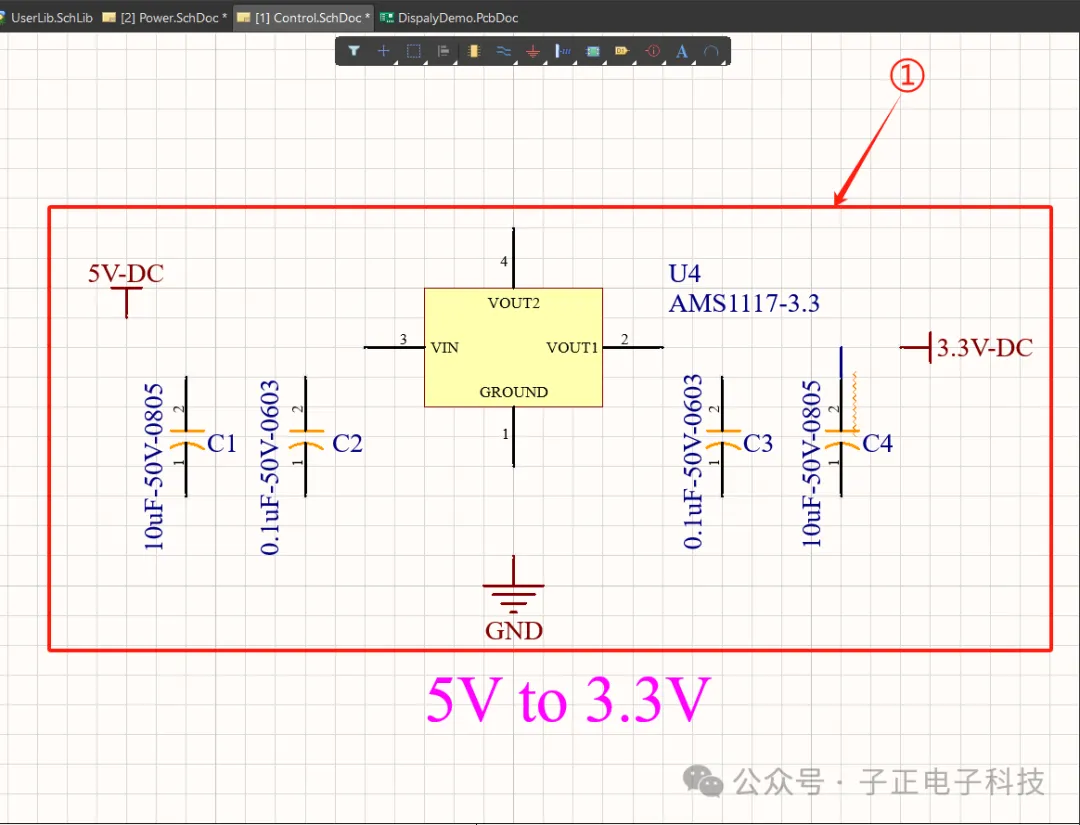

①、先对一个网络中的元件进行初步的布局，调整好位置；

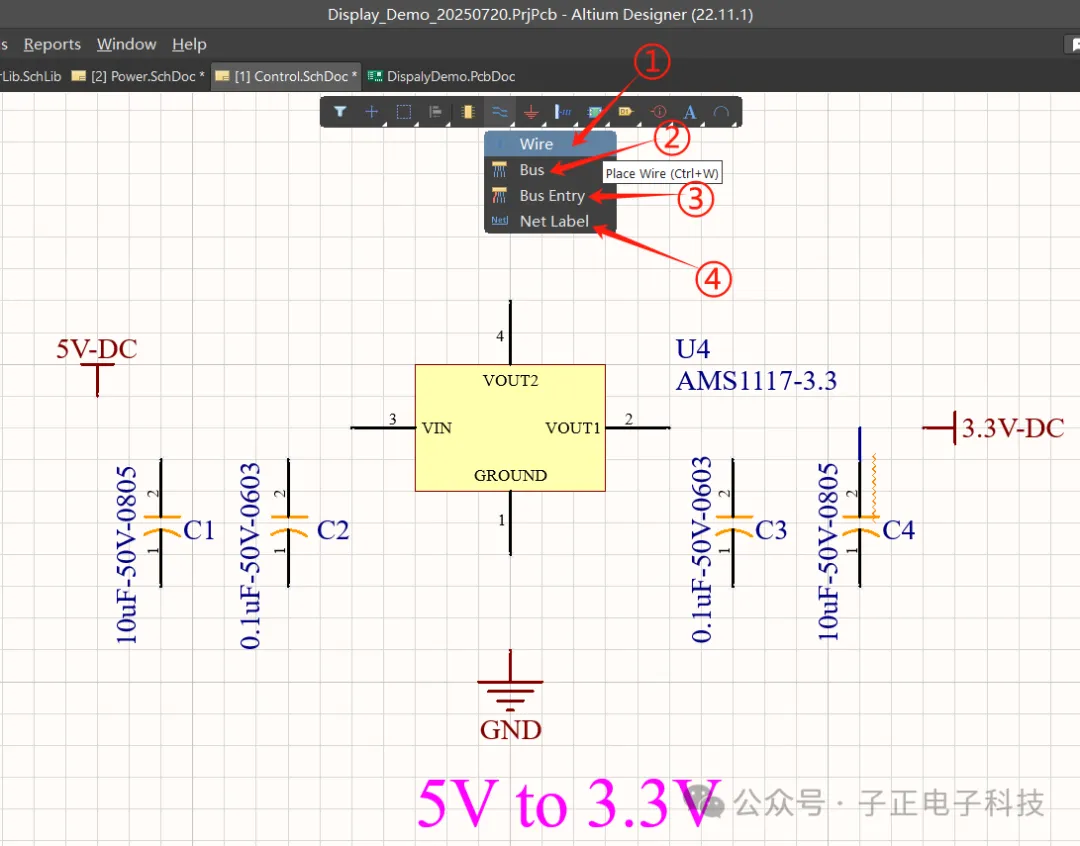

①、右击快捷工具打开选项栏，Wire表示放置电气线；
②、表示放置总线；
③、表示放置总线入口；
④、表示放置电气网络别名；

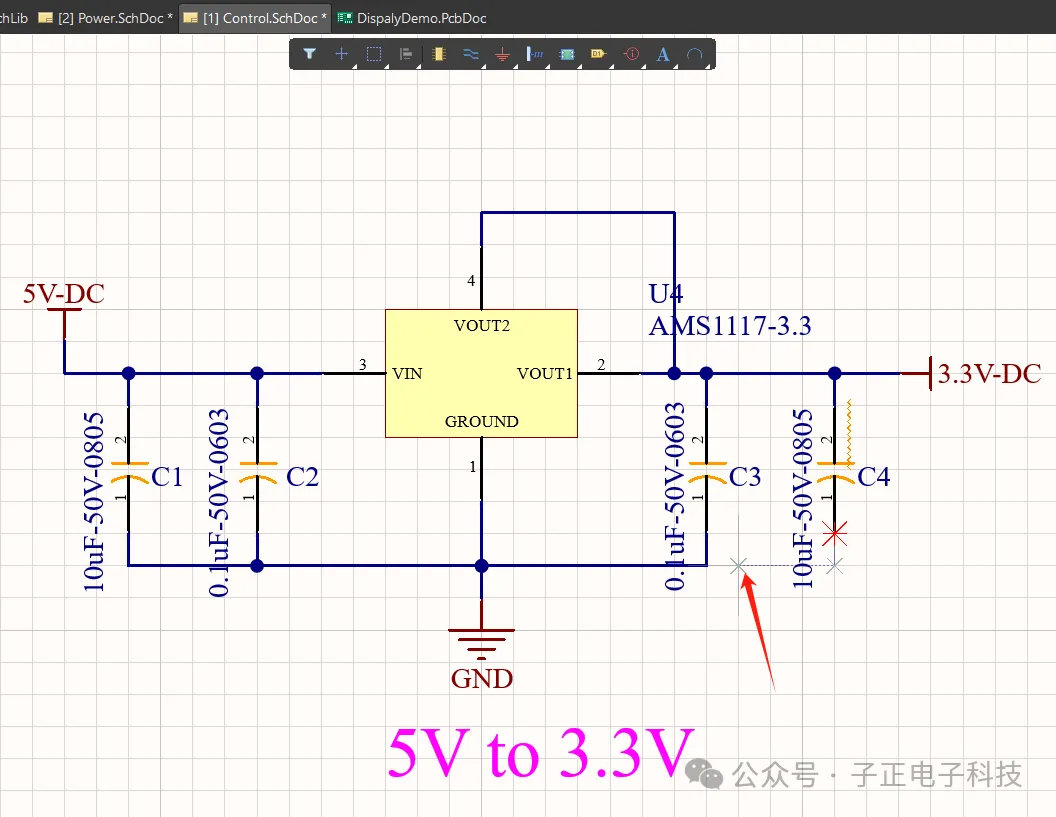

连接电气线时，会自动吸附元件引脚并给相交的电气线添加电气点，需要注意连接电气线尽量不要交叉缠绕，简洁明了最佳；

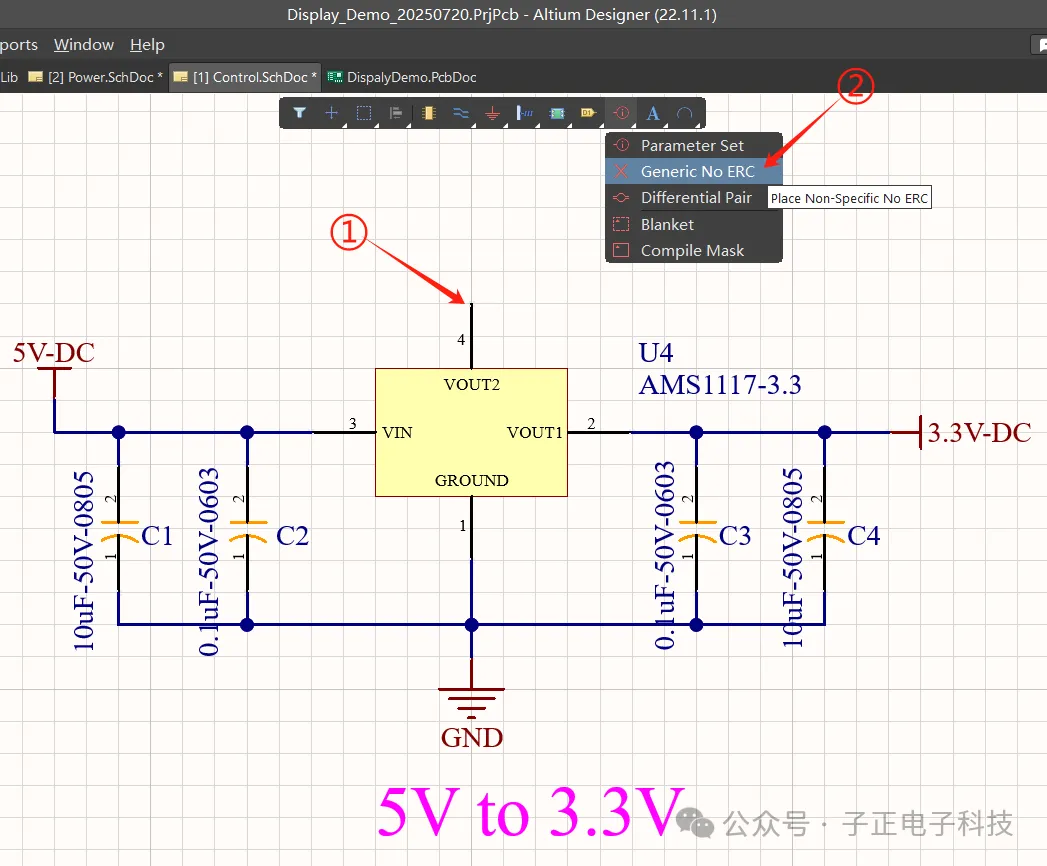

①、当有引脚不需要进行电气连接时，需要放置NO ERC标识，表示不检查此处引脚连接；
②、右击打开快捷工具选项栏，可放置No ERC；
至此，电气连接小节记述完毕。
06 | 更新元件
由于元件是在我们进行原理图设计之前做好的，在原理图设计过程中，有可能需要进行修改，修改后的元件如何进行更新？过程如下：

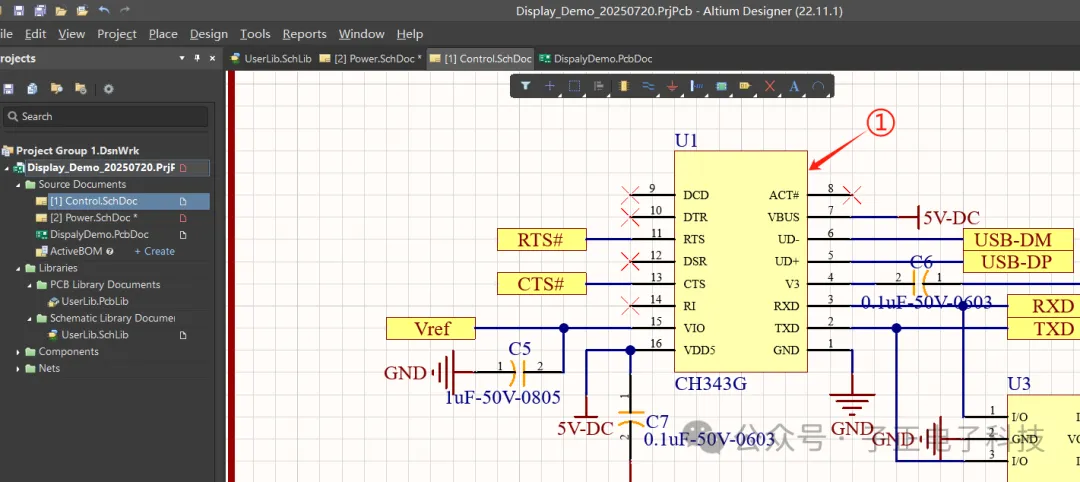

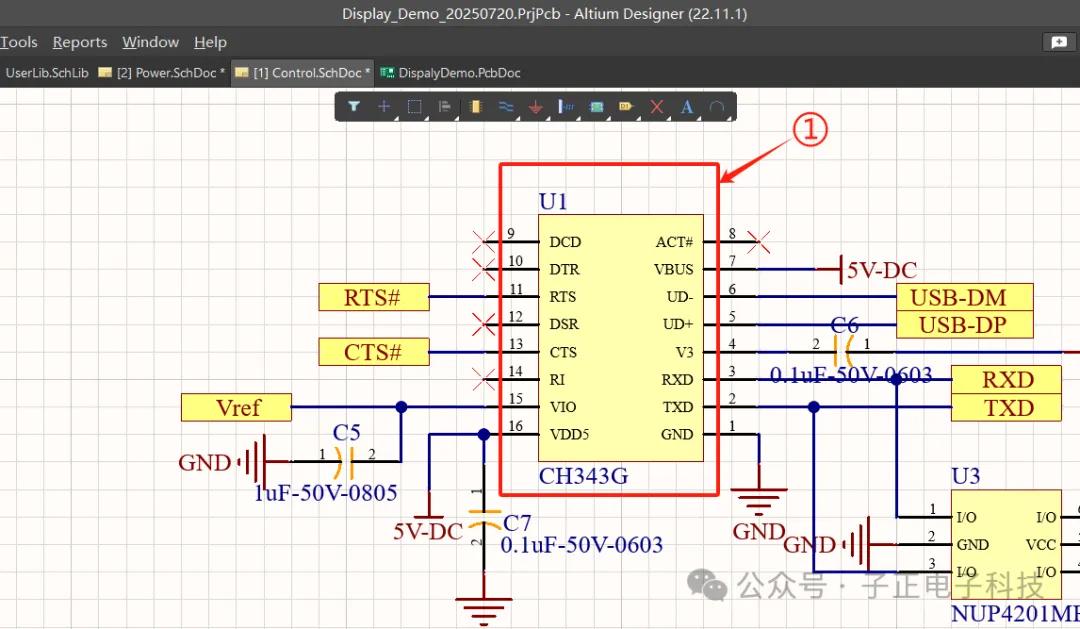

①、假设我们需要修改CH343G这个元件；

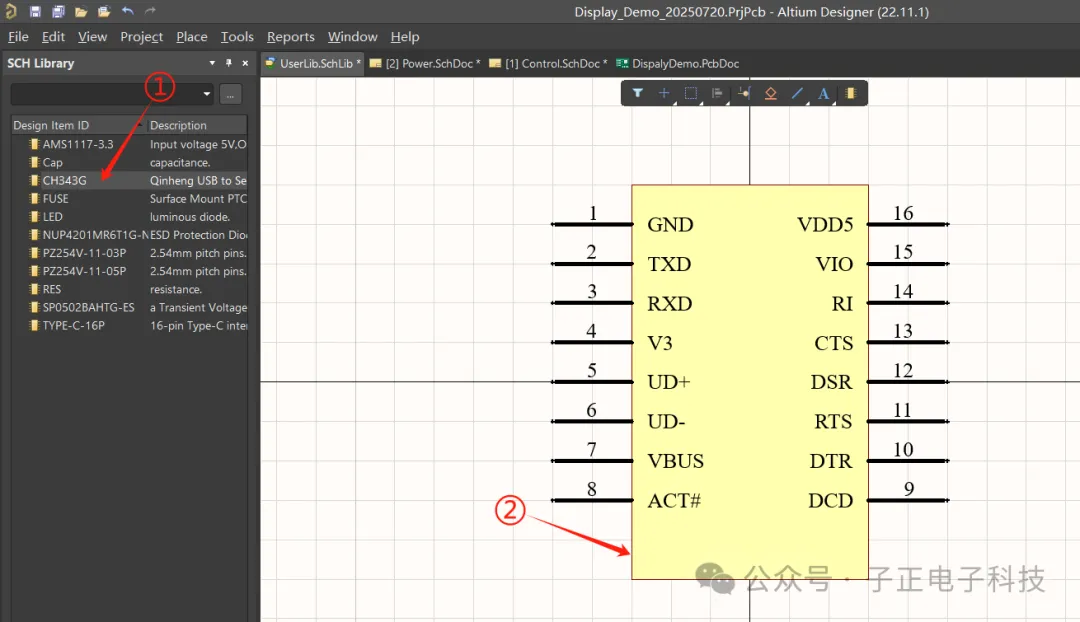

①、打开元件库列表，选中CH343G；
②、这里将元件的实体区域放大一格，修改完后点击保存；

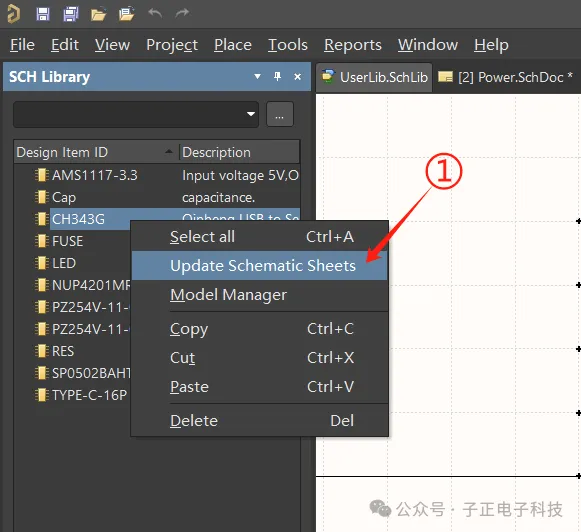

①、右击元件，选择更新原理图页；
①、回到原理图中，可以看到底部已经扩大了一格，更新完毕；(由于我这里的元件进行了垂直翻转，所以底部扩大一格就变成了顶部扩大一格)
用上述方式可在原理图设计过程中对元件进行实时修改，并更新元件。
07 | 结 语
至此，原理图设计部分已经记录完毕，可按照上述步骤实现AD22的原理图设计。
声明：本系列文章不属于教程，也不属于任何课程，仅记录整理个人使用AD22的过程，如能对大家有所帮助，非常开心，如果操作有误，请朋友们吸取教训，不要犯此类错误。
