RA4M2_MINI开发(5)----GPIO输入检测

概述

本篇文章主要介绍如何使用e2studio对瑞萨单片机进行GPIO输入检测。

最近在瑞萨RA的课程，需要样片的可以加qun申请：925643491。

视频教学

https://www.bilibili.com/video/BV1CPgazKEWT/

RA4M2

样品申请

https://www.wjx.top/vm/rCrkUrz.aspx

硬件准备

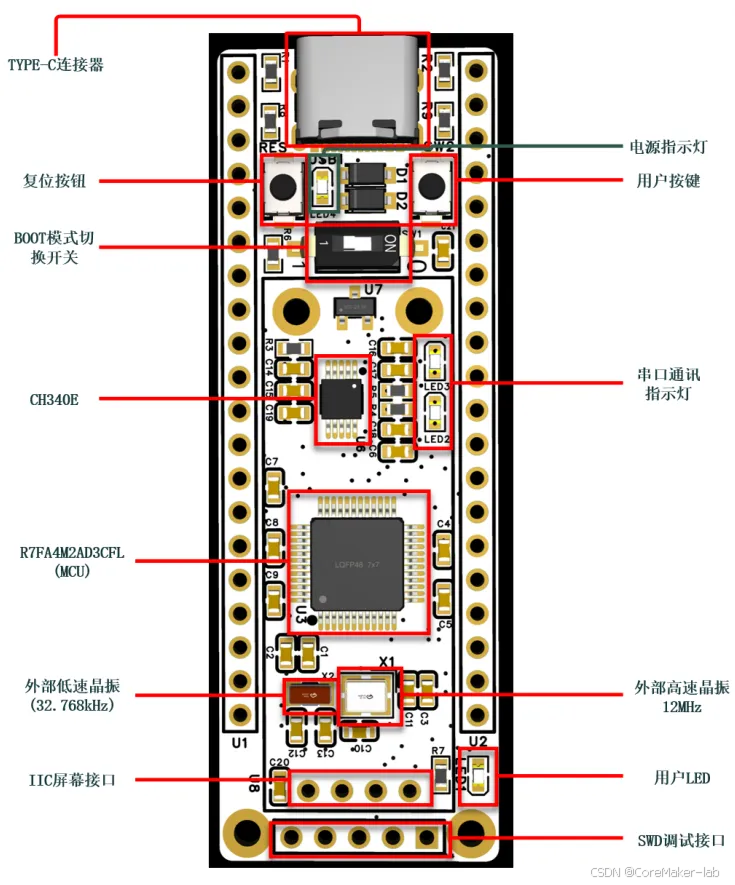

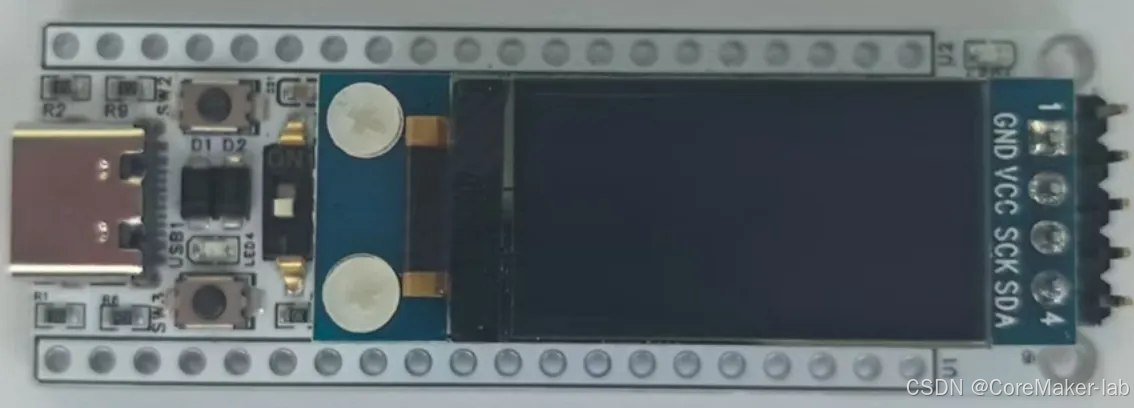

首先需要准备一个开发板，这里我准备的是自己绘制的开发板，需要的可以进行申请。
主控为R7FA4M2AD3CFL

参考程序

https://github.com/CoreMaker-lab/RA4M2_MINI

https://gitee.com/CoreMaker/RA4M2_MINI

源码下载

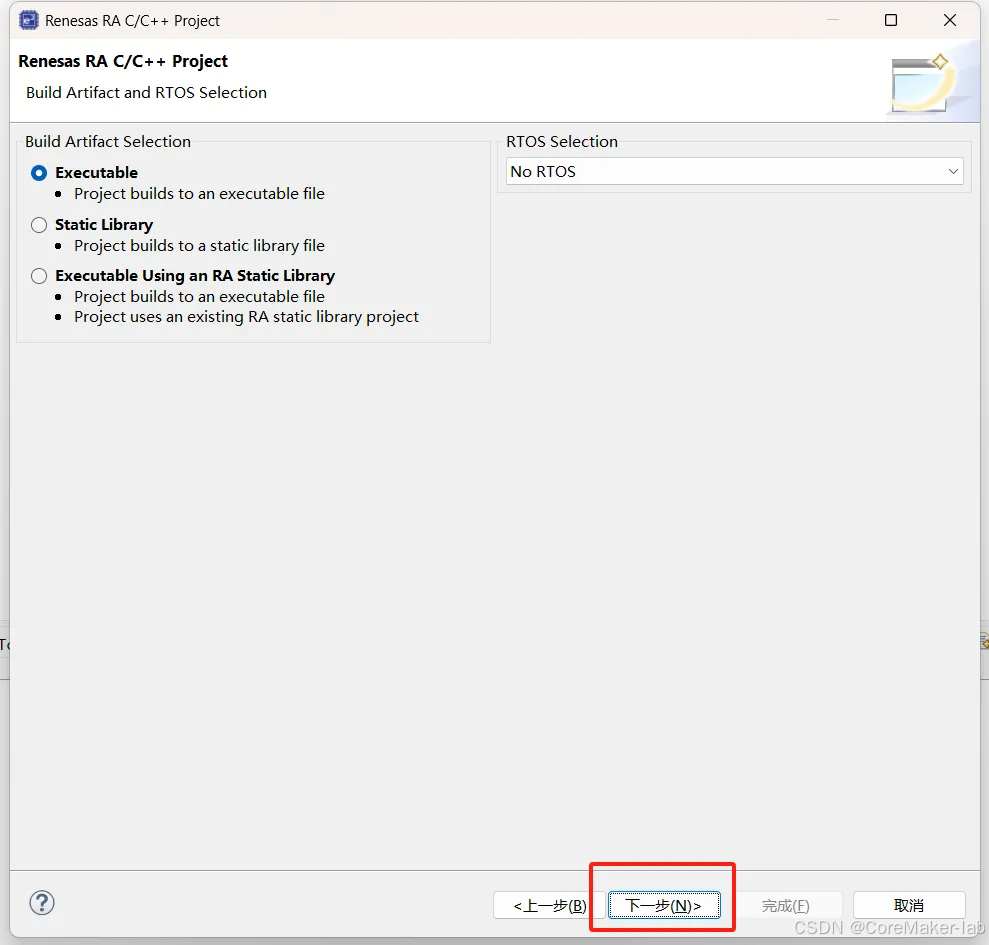

新建工程

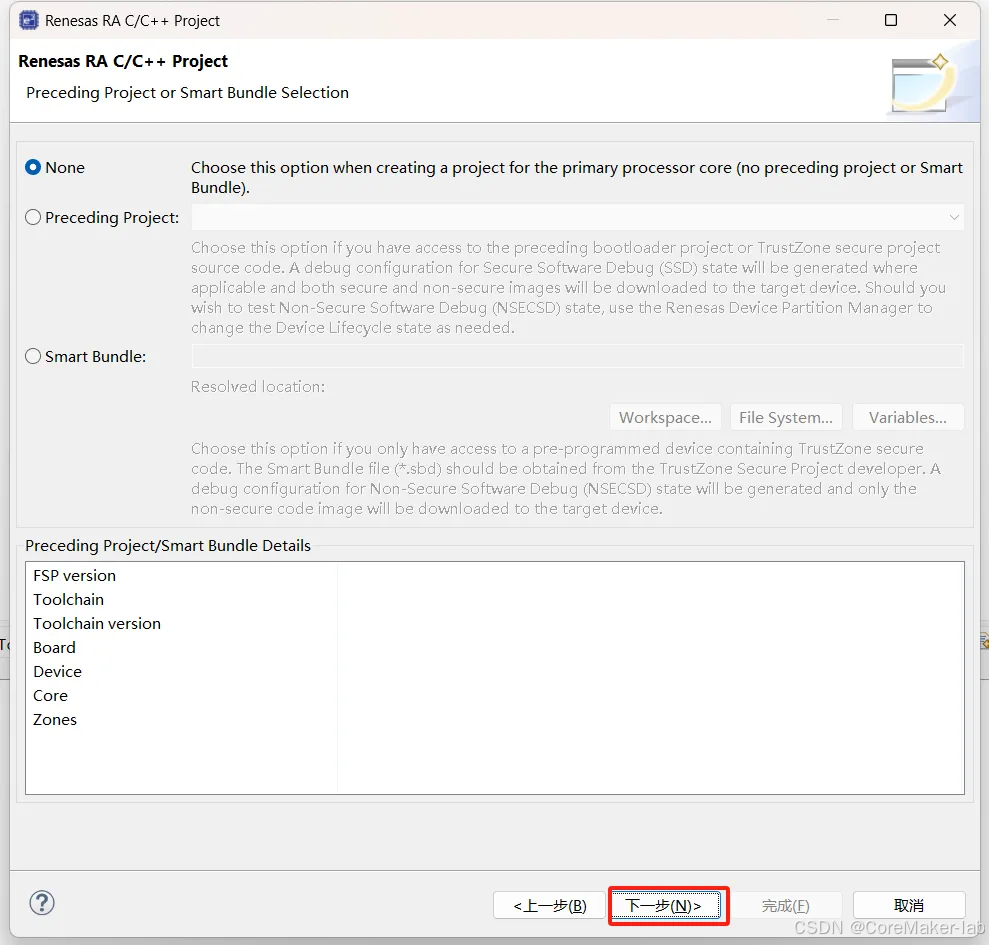

工程模板

保存工程路径

芯片配置

本文中使用R7FA4M2AD3CFL#AA0来进行演示。

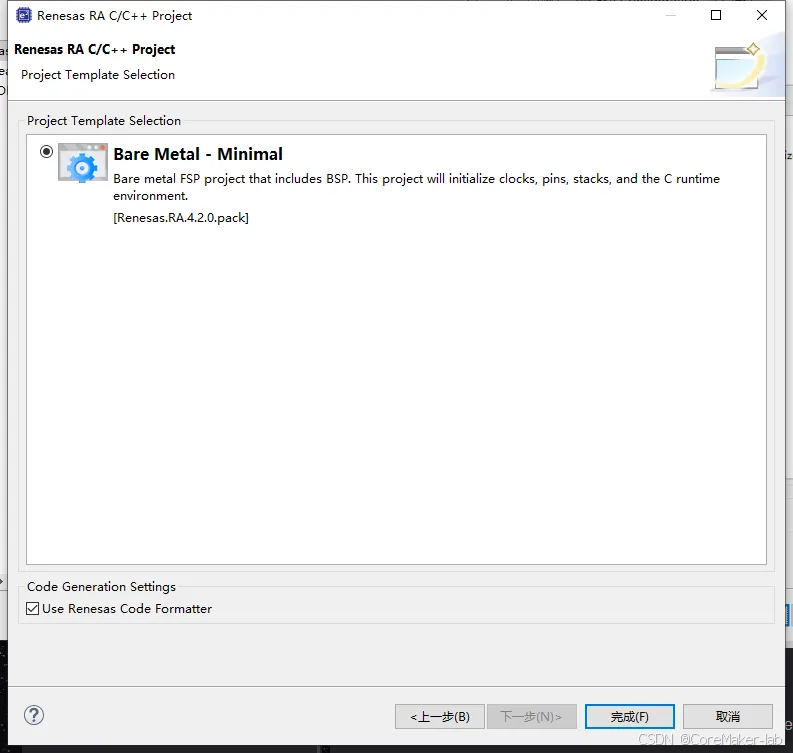

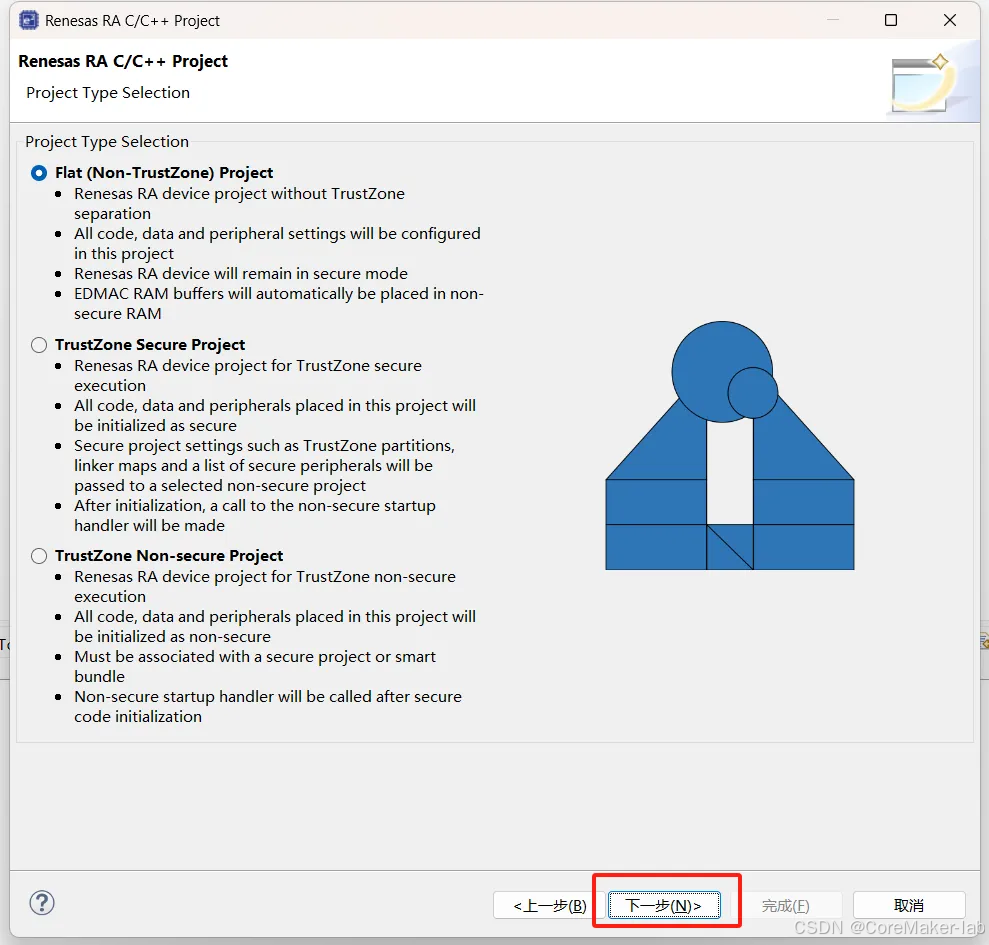

工程模板选择

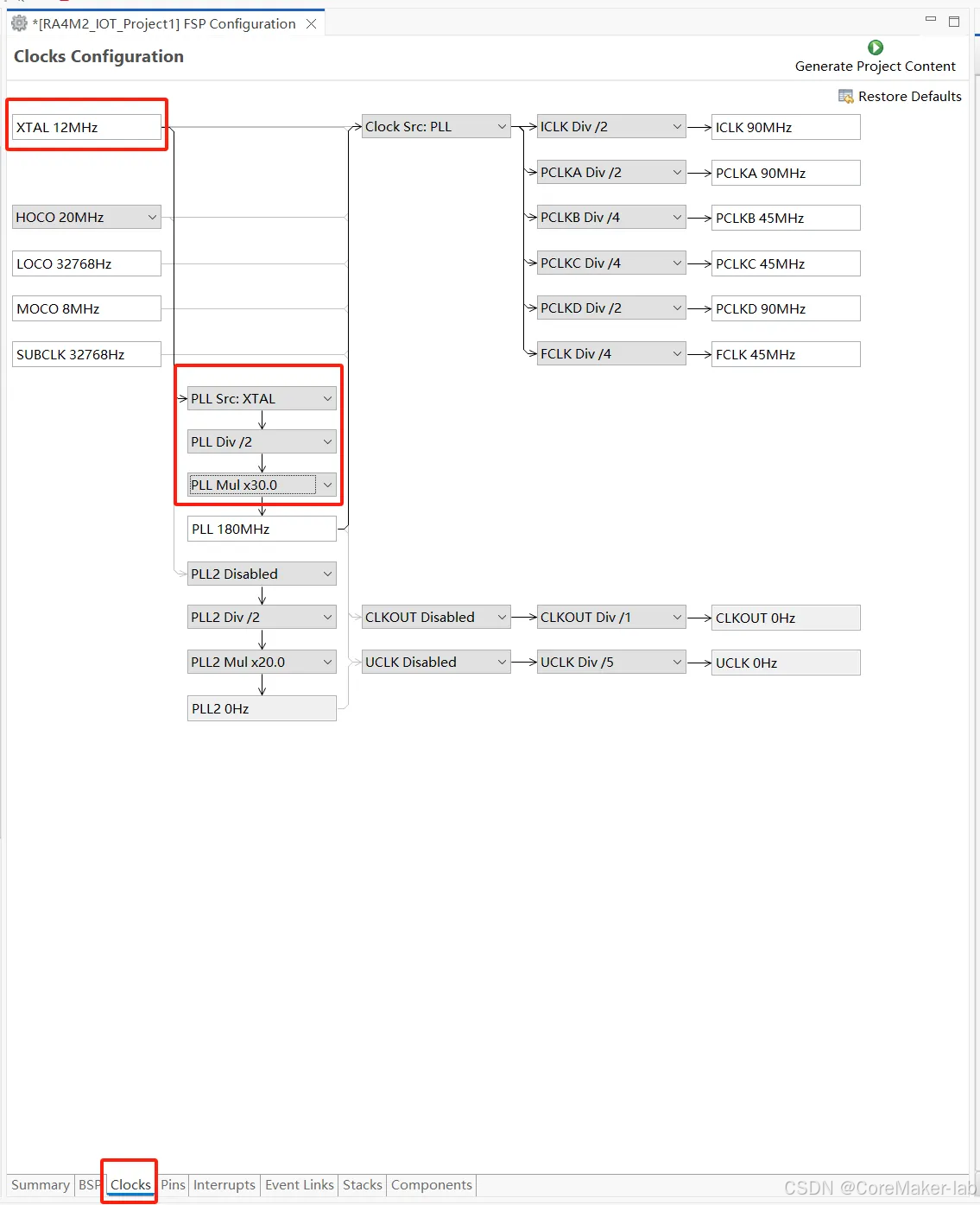

时钟设置

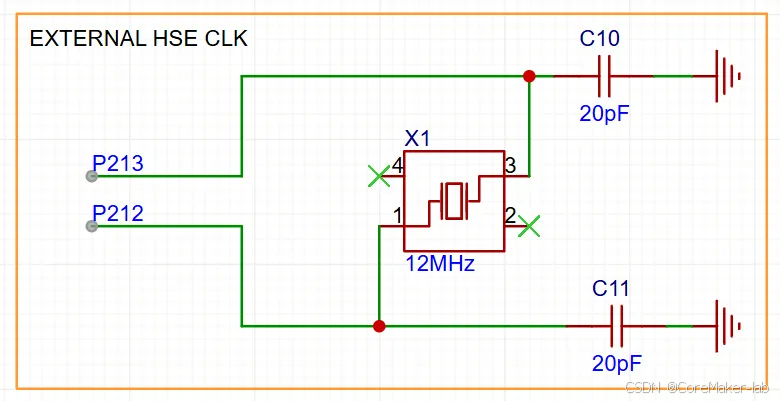

开发板上的外部高速晶振为12M.

需要修改XTAL为12M。

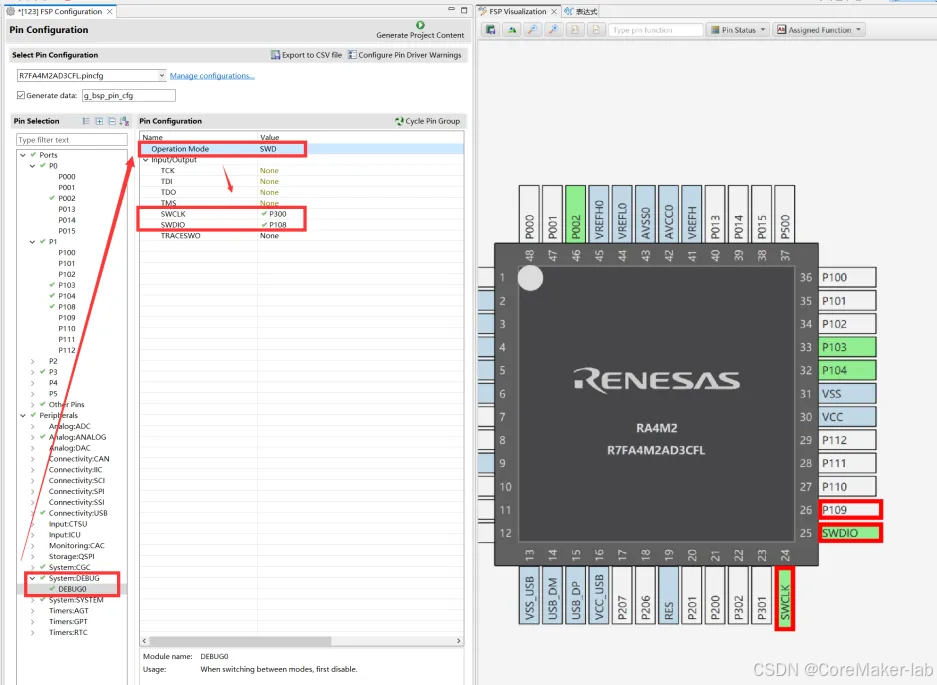

SWD调试口设置

GPIO口配置

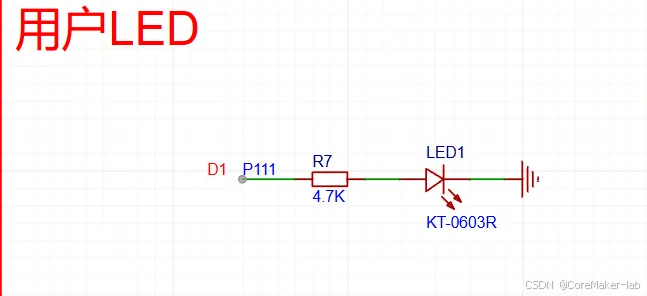

由下图我们可以得知，板子上有1个LED灯，同时需要给高电平才可以点亮，故以P111管脚为例，配置方式如下所示。

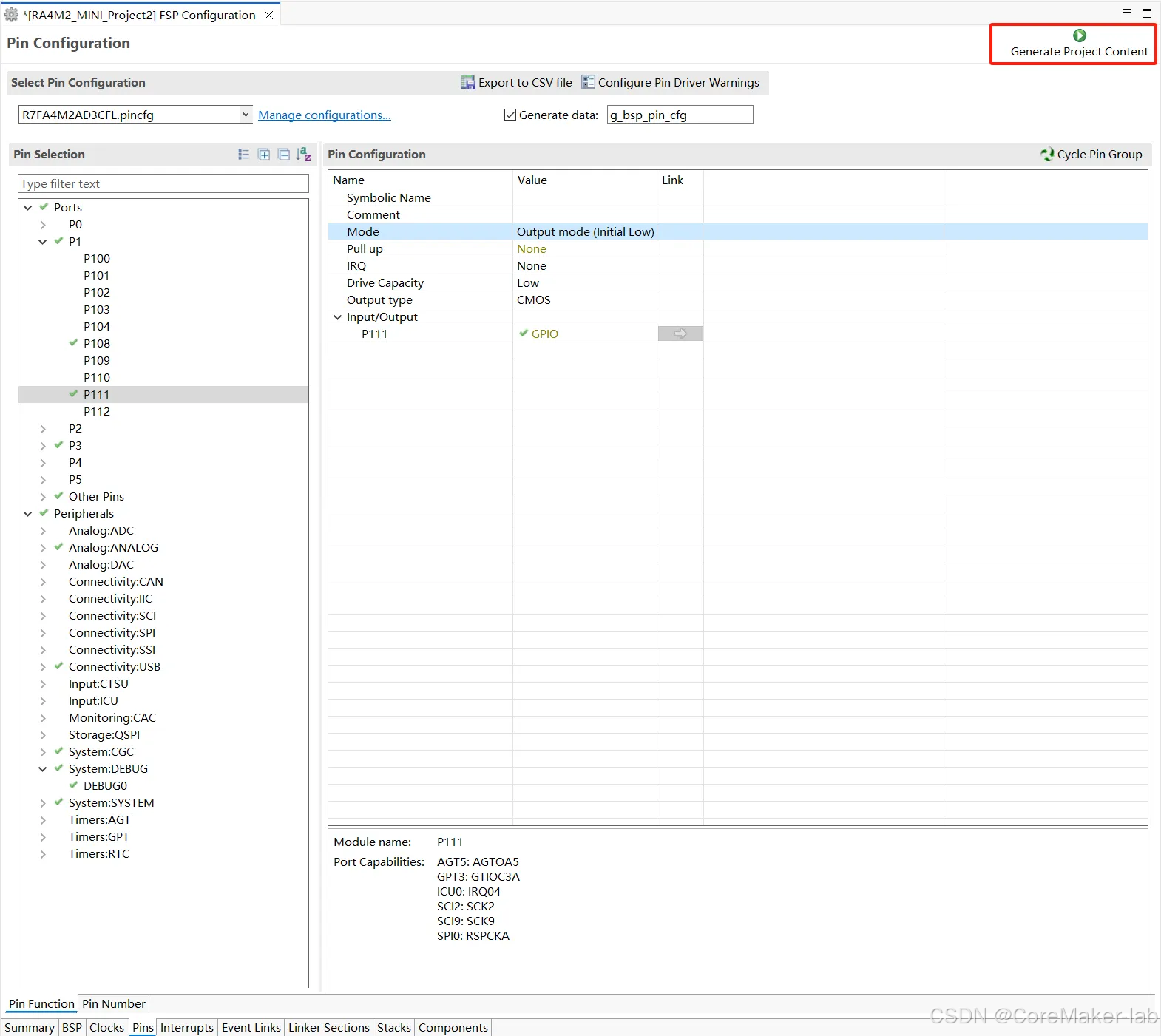

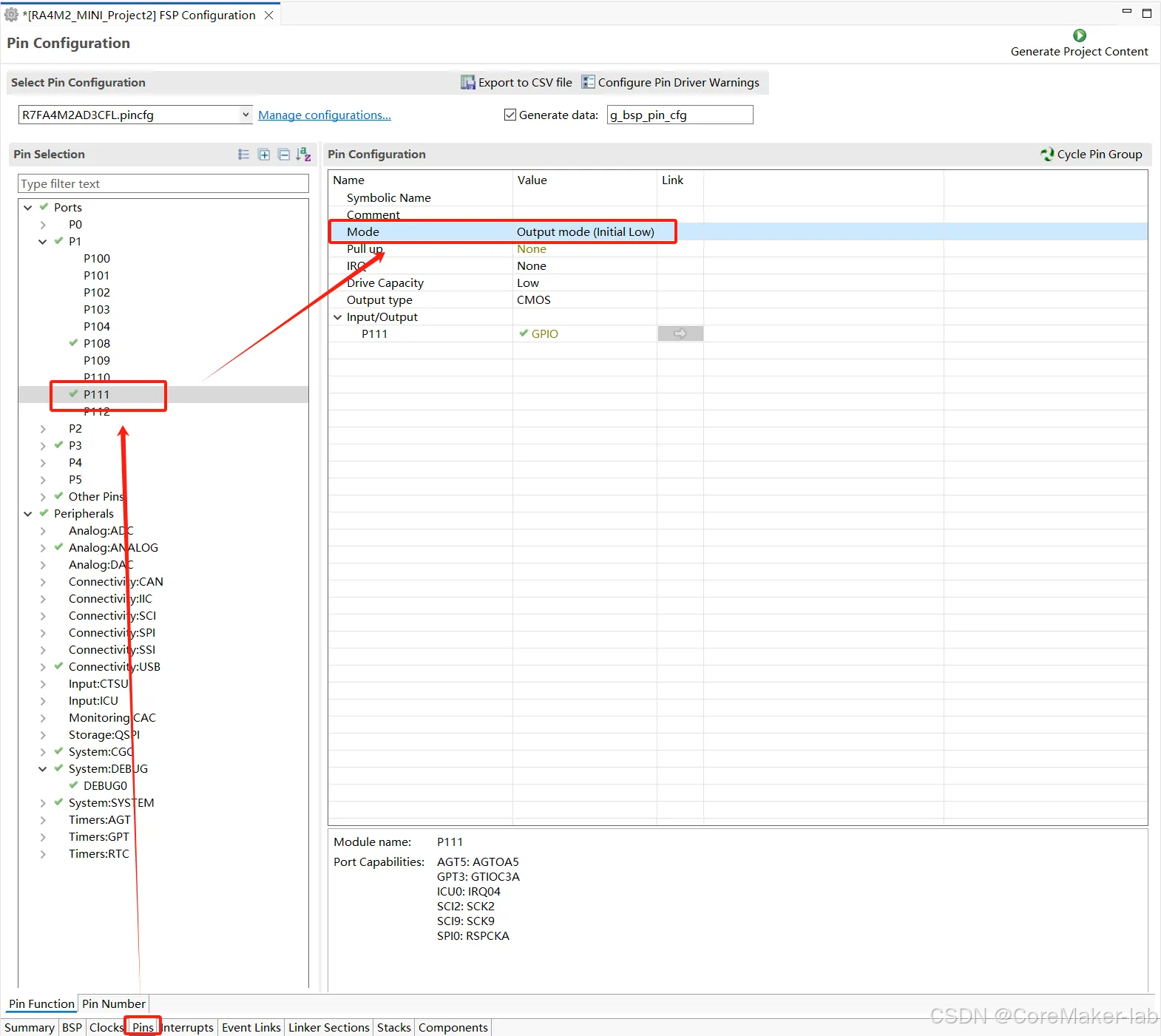

在e2studio中可以直接设置P111为输出口。

按键口配置

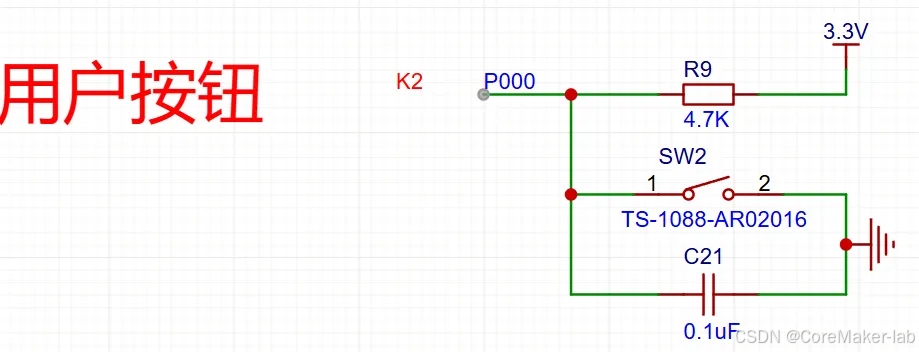

由下图我们可以得知，按键在P000管脚，并且有一个上拉。

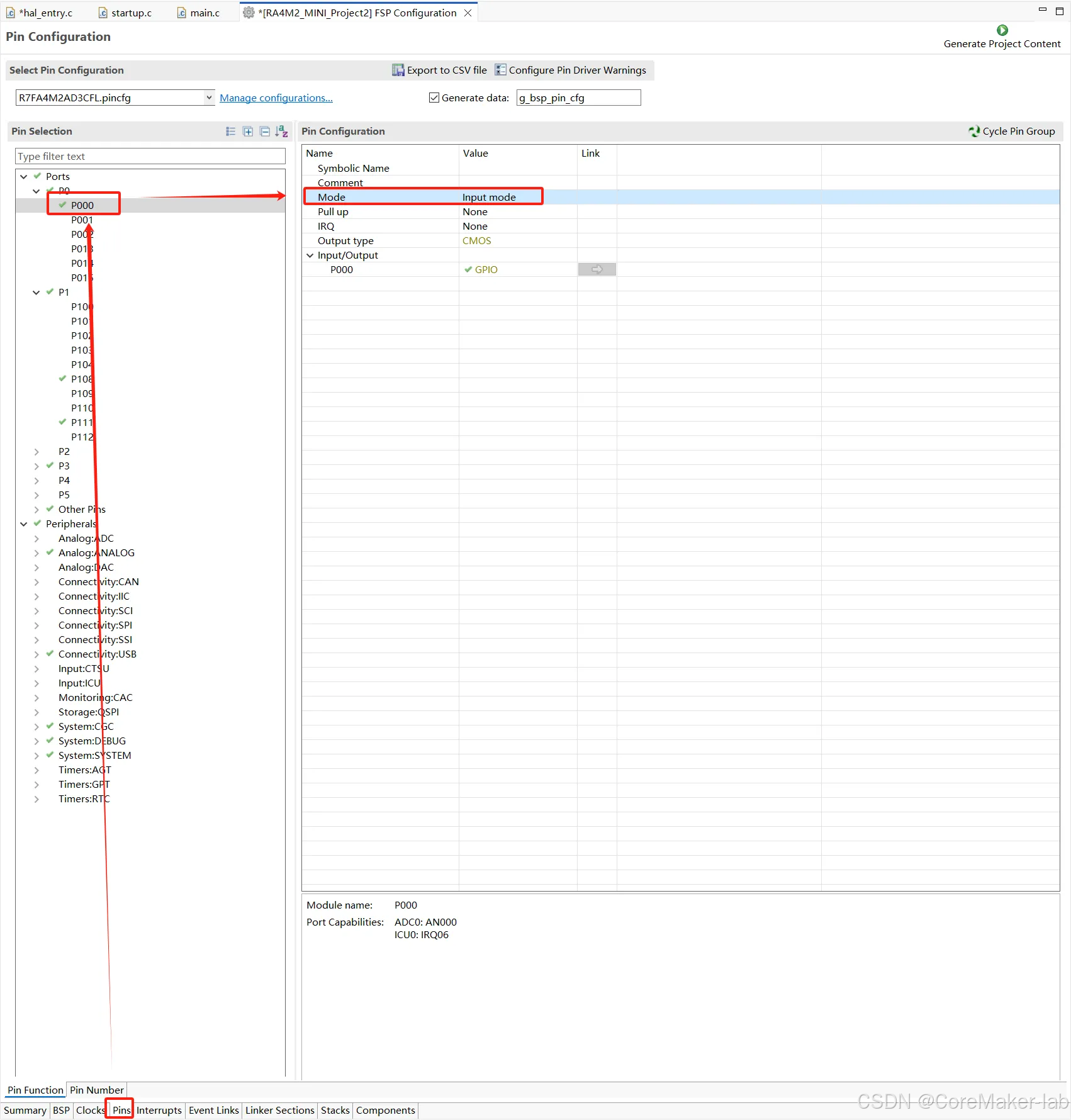

在e2studio中可以直接设置P000为输入口。

同步到工程。

R_IOPORT_PinRead()函数原型

故可以用R_IOPORT_PinRead()函数进行读取IO口电平状态，该函数只能读取一个端口的电平。

        bsp_io_level_t p_port_value_pin_000;R_IOPORT_PinRead(&g_ioport_ctrl, BSP_IO_PORT_00_PIN_00, &p_port_value_pin_000);if(p_port_value_pin_000)R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_11, BSP_IO_LEVEL_LOW);else//按下按键LED亮R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_11, BSP_IO_LEVEL_HIGH);

代码

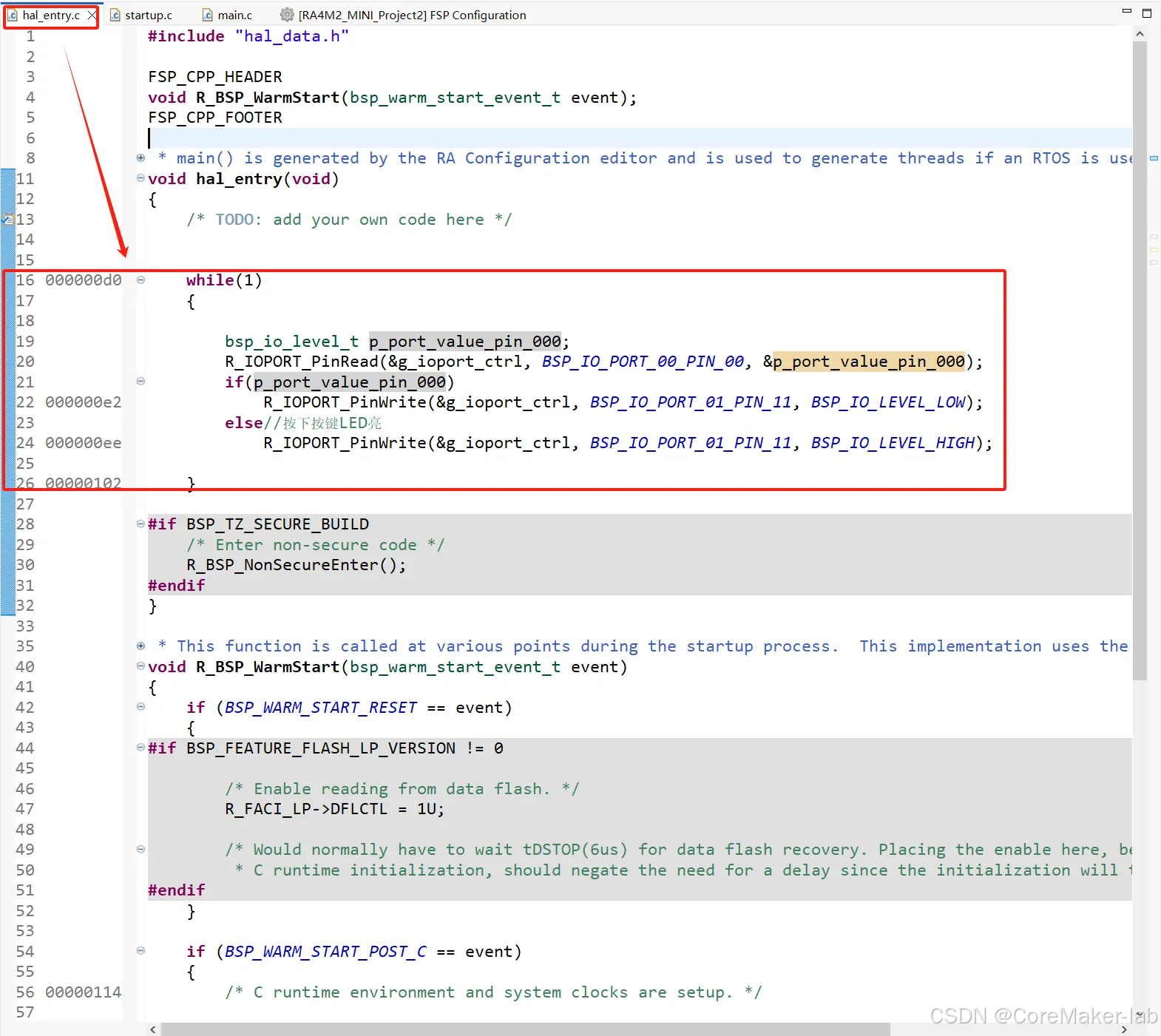

在hal_entry()中添加如下。

    while(1){bsp_io_level_t p_port_value_pin_000;R_IOPORT_PinRead(&g_ioport_ctrl, BSP_IO_PORT_00_PIN_00, &p_port_value_pin_000);if(p_port_value_pin_000)R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_11, BSP_IO_LEVEL_LOW);else//按下按键LED亮R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_11, BSP_IO_LEVEL_HIGH);}
