AUTOSAR Mcal SPI - EB工具配置介绍

此处针对SPI模块关键配置项进行讲解，具体开发过程中，可根据实际情况配置相应功能。
SPI模块详细介绍见：

AUTOSAR Mcal SPI -模块介绍

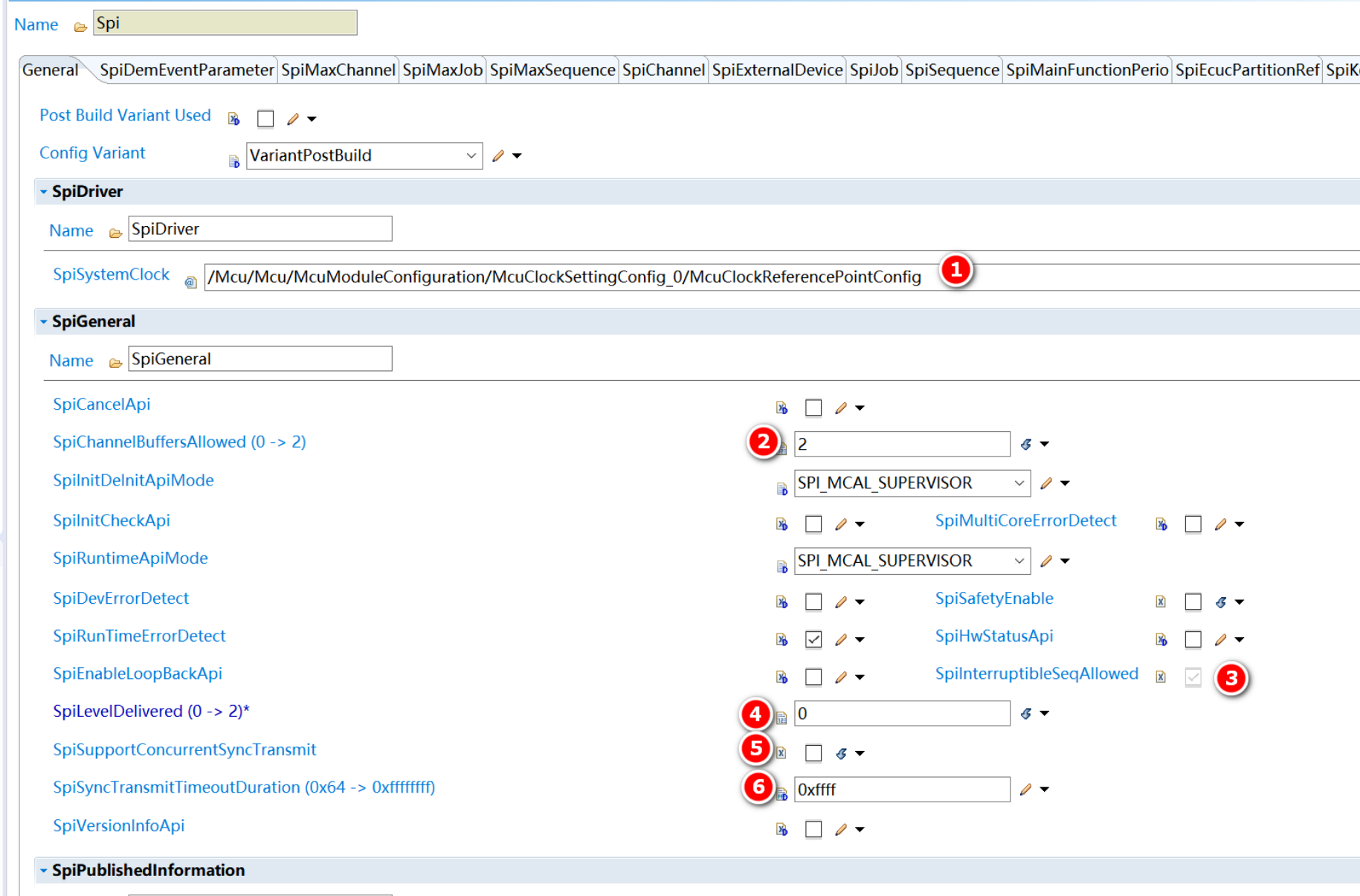

1. General

①SpiSystemClock：关联Mcu配置的时钟，用于生成波特率参数
②SpiChannelBuffersAllowed：设置SPI模块支持的Buffer类型，例如配置为0时，设置Channel属性时只能选择IB。
③SpiInterruptibleSeqAllowed：可中断序列功能支持，仅Level1 or Level2下可配，此处配置后，Seq下的SpiInterruptibleSequence参数才能配置
④SpiLevelDelivered：设置SPI模块支持同步/异步/同步+异步哪种模式，会影响静态代码裁剪
⑤SpiSupportConcurrentSyncTransmit：同步并发传输，使能后，多核或多任务下，可以发起多个同步数据传输（前提是Seq使用的Module是空闲的）
⑥SpiSyncTransmitTimeoutDuration：同步发送一个数据块的超时时间，一个Channel下可能有多个数据块（数据块：一个2~23bit的数据）

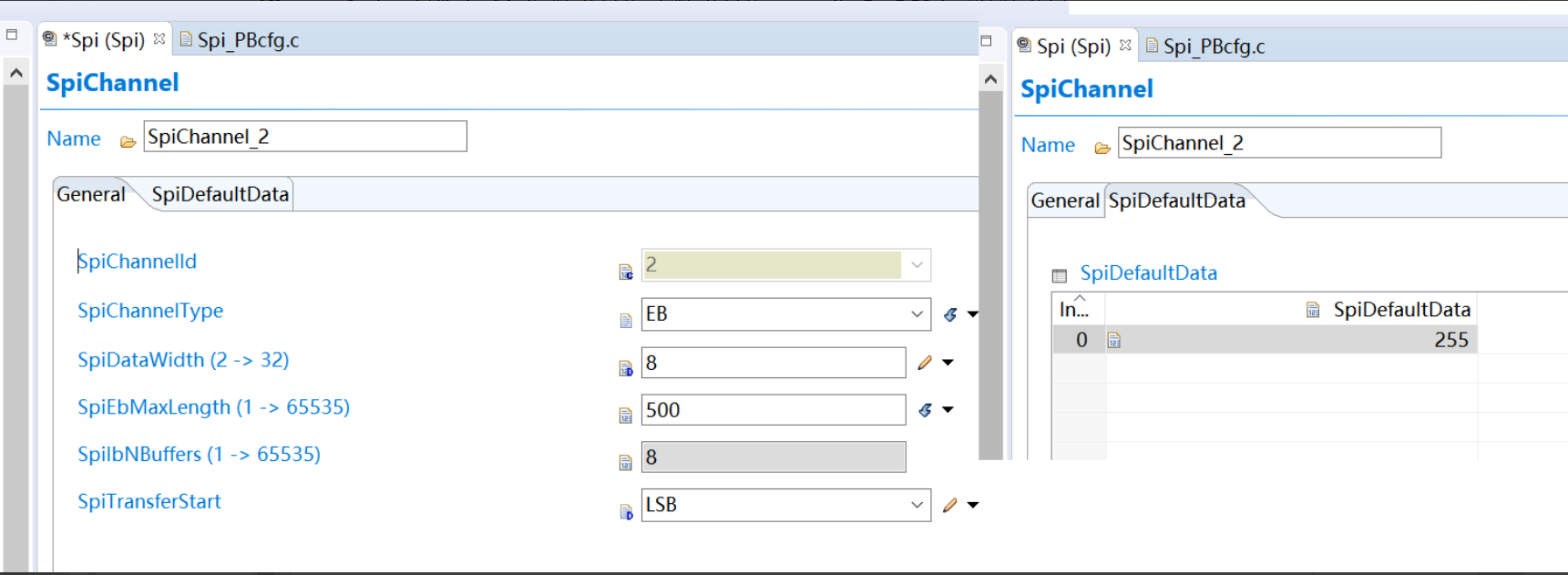

2. SpiChannel

设置软件Channel使用的Buffer类型、数据宽度、数据块个数、大小端格式、默认值等配置。

备注：未配置默认值时，工具默认生成0；配置的默认值不能超过数据宽度，比如此处宽度设置为8，默认值不能超过255。

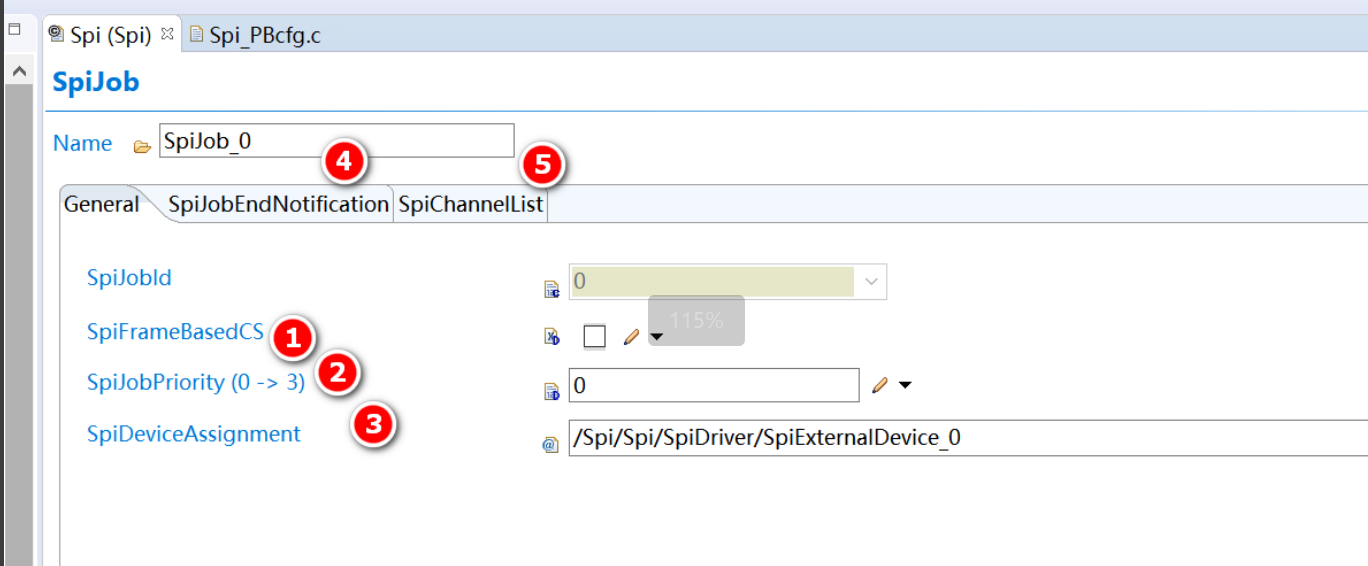

3. SpiJob

①SpiFrameBasedCS：每发送完一个数据块后，是否拉高片选，基本用不上，默认配置为false即可。
②SpiJobPriority：Job优先级，值越大，优先级越高
③SpiDeviceAssignment：关联到需要发送的硬件
④SpiJobEndNotification：Job执行完成后的回调函数，可不配
⑤SpiChannelList：当前Job关联的Channel

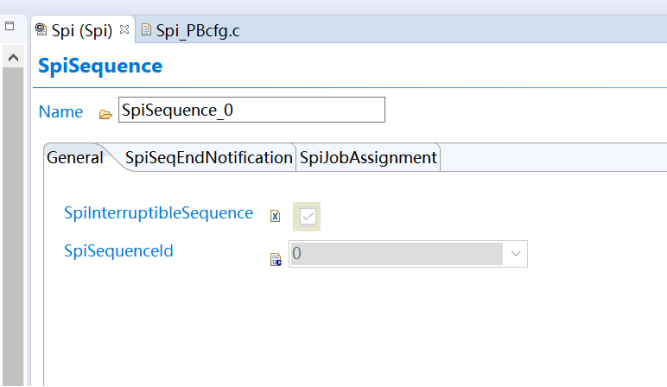

4. SpiSequence

相对简单，异步模式下，可配置Seq是否运行可中断。此处需要注意的是Job的关联顺序需要按优先级降序进行排列。

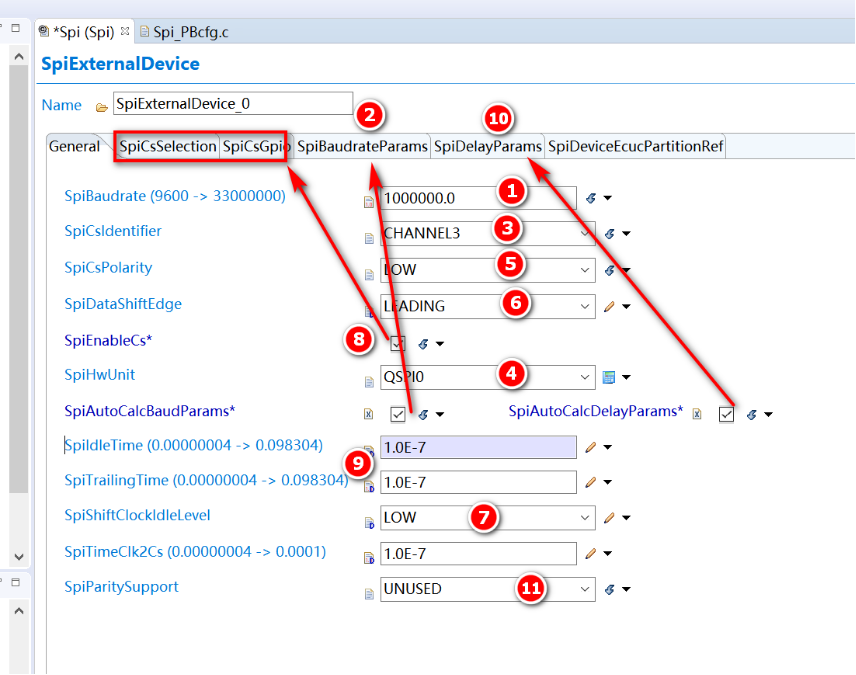

5. SpiExternalDevice

①SpiBaudrate：SpiAutoCalcBaudParams配置为True时，工具根据SpiBaudrate自动计算硬件TQ、Q、A、B、C参数。
②SpiBaudrateParams：SpiAutoCalcBaudParams配置为False时，用户自行计算TQ、Q、A、B、C，并填入对应的配置项。
③SpiCsIdentifier：硬件通道号，Ifx QSPI模块最多支持16路Channel
④SpiHwUnit：硬件模块号，TC37x 支持5个QSPI模块
⑤SpiCsPolarity：片选极性，发起传输时是拉高 or 拉低片选，一般都是拉低
⑥SpiDataShiftEdge：时钟相位，决定那个边沿移动数据，LEADING是第一个边沿移位数据。
⑦SpiShiftClockIdleLevel：时钟极性，空闲时，SCLK引脚电平
⑧SpiEnableCs：CS引脚是否可配置，勾选后，SpiCsSelection可选择是硬件自动控制，还是软件灵活控制GPIO，配置为GPIO时，需通过SpiCsGpio容器指定具体的GPIO。
⑨SpiIdleTime、SpiTrailingTime、SpiTimeClk2Cs：分别对应硬件的IDLE、TRAIL、LEAD Delay，SpiAutoCalcDelayParams配置为Ture时，工具自动计算硬件参数
⑩SpiDelayParams：SpiAutoCalcDelayParams配置为False时，用户自行计算硬件参数。
⑪SpiParitySupport：可选不校验、奇校验、偶校验三种

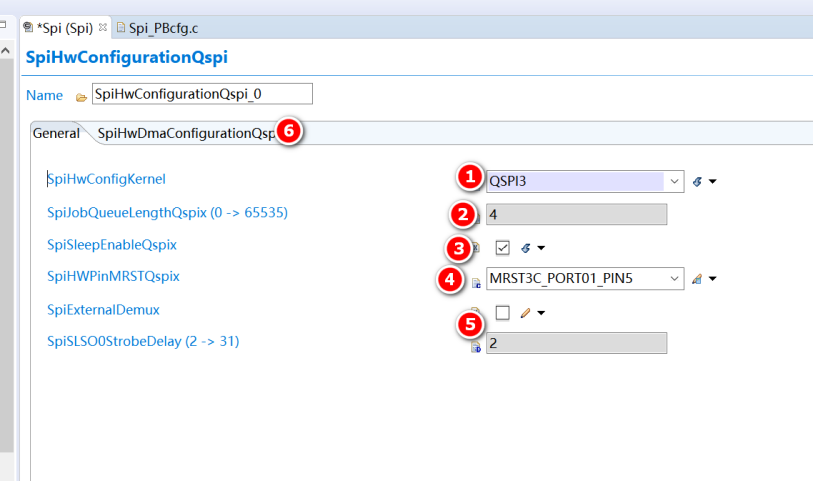

6. SpiHwConfiguratio

Ifx新增的配置容器，用于补充标准SpiExternalDevice容器中未覆盖的配置项，具体如下：
①SpiHwConfigKernel：针对那个QSPI模块进行配置
②SpiJobQueueLengthQspix ：异步模式下，每个Module分配多大的队列（以Job为单位）
③SpiSleepEnableQspix：是否响应系统的睡眠信号，是否进行睡眠模式依赖系统级的信号。此处是配置硬件的CLC.EDIS位域。
④SpiHWPinMRSTQspix：配置MRST硬件，注意此处只是针对QSPI自己模块的配置，SCLK、MTSR、MRST、SLSO输入、输出、复用配置需要在Port中进行。
⑤SpiExternalDemux、SpiSLSO0StrobeDelay：硬件支持外部扩展模式，芯片直接输出SLSO0~4，五根信号线，外部通过译码器解码后，在给到具体的外设。
⑥SpiHwDmaConfigurationQspi：异步模式下，必须使用DMA进行收发数据，此处关联接收和发送的DMA通道
外部扩展详细信息见Ifx用户手册“37.3.2.7 External Slave Select Expansion”框图如下：
