1.OSPF的LSA详解

LSA的基本概念

LSA头部信息

链路状态老化时间

链路状态类型

链路状态ID

校验和

补充：

那么我们如何判断LSA的新旧关系？

2.常见LSA的类型[融会贯通最好]

Type-1：LSA

标记位

链路数量

链路类型

Type-2：LSA

Typе-3: LSA

Typе-5: LSA

开销值

E位---->度量值类型

FA---转发地址

当同时满足如下四个条件时，FA字段可以被ASBR设置为其他参数数值。

外部路由标记

Typе-4: LSA

3.路由撤销

1类LSA撤销

2类LSA撤销

3类LSA撤销

5/7类LSA撤销

1.OSPF的LSA详解

LSA的基本概念

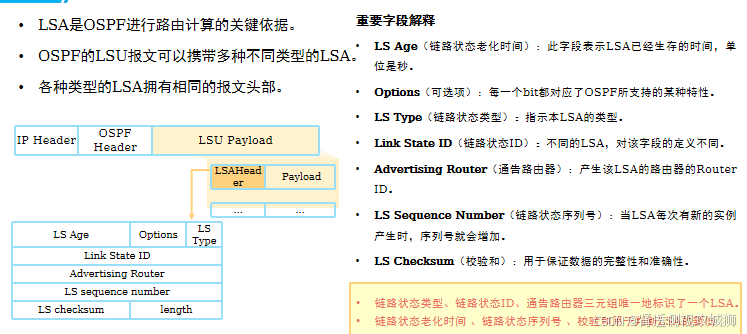

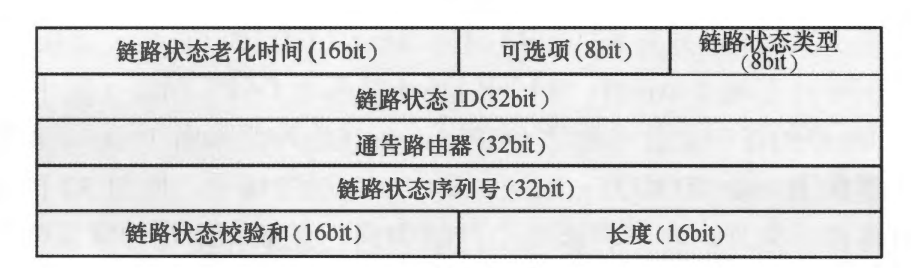

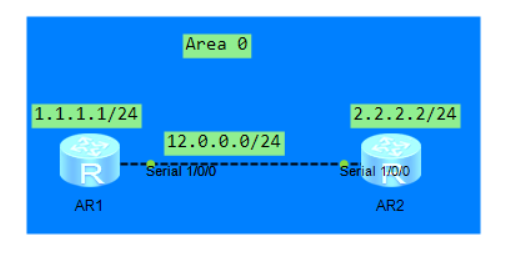

LSA头部信息

[r2]display ospf lsdb router 1.1.1.1----查看OSPF某一条LSA的详细信息，类型以及LS ID参数

链路状态老化时间

指一条LSA的老化时间，即存在了多长时间。

当一条LSA被始发路由器产生时，该参数值被设定为0。之后，随着该LSA在网络中被洪泛，老化时间逐渐累加。

当一条LSA的老化时间为3600S时，则判断该条LSA失效，将被删除。

LSA的老化时间一般应该小于1800S，因为OSPF存在周期链路刷新机制。周期链路刷新机制是只有始发路由器可以执行的，而沿途其余设备执行的是触发更新机制。

在OSPF网络中，只有始发路由器可以修改或删除LSA信息。

链路状态类型

指的是本条LSA的类型属性。

链路状态ID

根据链路状态类型的不同，该参数的含义不同。

通告路由器

产生该条LSA的路由器的Router-ID。

校验和

除了验证LSA的完整性，还会参与到LSA的新旧关系对比。

链路状态序列号

代表有序性，每发送一条LSA，则序号加1。也是用于判断LSA新旧关系的一种。

初始序列号：0x80000001

截止序列号：0x7FFFFFFF

序列号由负数开始增长，其中数值越大越优。

补充：

OSPF序列号刷新方式

当一条LSA序列号为0x7FFFFFFF时，始发路由器会将其老化时间设定为3600S，其他设备收到该LSA后，因为序列号最大，会无条件接受，此时又因为老化时间参数，会删除该条LSA。

而此时始发路由器会重新发送序列号为0x80000001的全新LSA信息，实现序列号的刷新机制。

那么我们如何判断LSA的新旧关系？

拥有更高序列号的LSA被认为更新。

如果序列号相同，则拥有较大校验和的LSA被认为更新。

如果序列号与校验和均相同，则对比老化时间。

如果某条LSA的老化时间为3600S，则无条件选择该条LSA。

如果没有LSA老化时间为3600S，则对比两条LSA的老化时间差值，如果差值大于15min，则认为老化时间较小的为更新。如果差值小于15min，则两条LSA被认为相同。

2.常见LSA的类型[融会贯通最好]

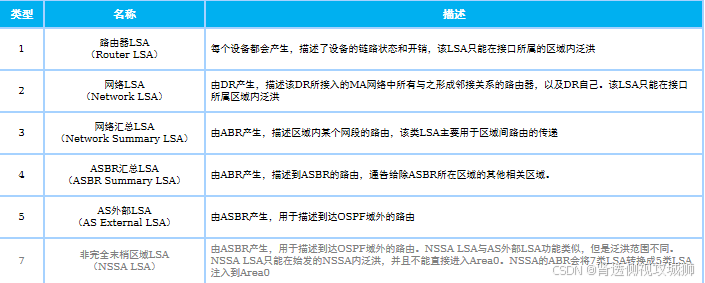

链路类型	LS ID	通告者	传播范围	携带信息
Type-1（Router）	通告者的RID	区域内所有运行OSPF协议的路由器的RID	设备所在的单区域	本地接口直连拓扑信息
Type-2（Network）	DR接口的IP地址	每一个MA网络中DR所在的路由器的RID	单区域	对单个MA网络拓扑的补充信息
Type-3（summary）	域间路由信息的网络地址	ABR设备，在通过下一个ABR设备时会被修改为新的ABR设备的RID	ABR设备相邻的单区域	域间路由信息
Type-5（ase）	域外路由信息的网络地址	ASBR	整个OSPF网络	域外路由信息
Type-4（asbr）	ASBR的RID	与ASBR同区域的ABR设备，在通过下一个ABR设备时会被修改为新的ABR设备的RID	除去ASBR所在区域的所有单区域	ASBR的位置信息
Type-7（nssa）	域外路由信息的网络地址	ASBR，离开NSSA区域后会被转换为5类LSA	NSSA区域	域外路由信息

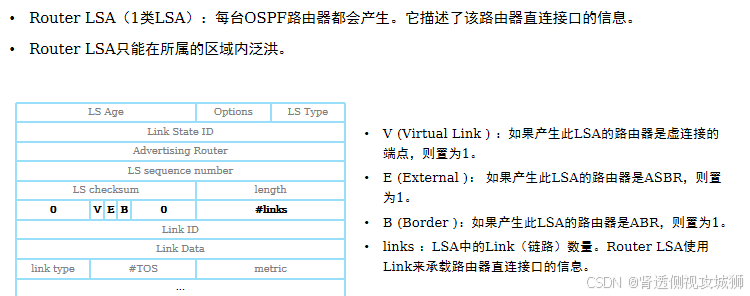

Type-1：LSA

Tpye名称为Router即为一类LSA信息。一类LSA信息是所有设备都会发送的LSA，且每一个设备只会发送一条LSA
路由器会为每个区域单独产生一条一类LSA，用以描述连接在该区域的接口参数信息

标记位

V----代表发送该LSA的路由器是Vlink的一段端点。

E----代表发送该LSA的路由器是ASBR

B----代表发送该LSA的路由器是边界路由器。

链路数量

特指该LSA中Link的数量。

每一个link均包含链路ID、链路数据、链路类型、度量值。路由器使用一条Link或者多条link来共同描述一个接口信息。

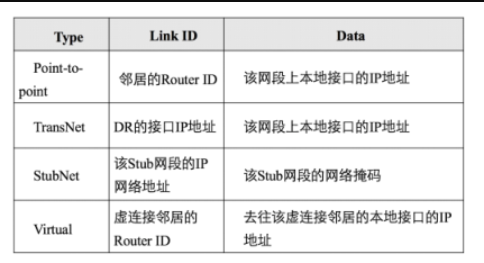

链路类型

链路ID与链路数据随着链路类型的改变而改变。

对于接入MA网络的OSPF设备而言，仅依靠一类LSA是无法正常补全网络拓扑结构，其中缺少两个信息，分别是该MA网络的掩码信息以及有多少个节点连接在这个MA网络

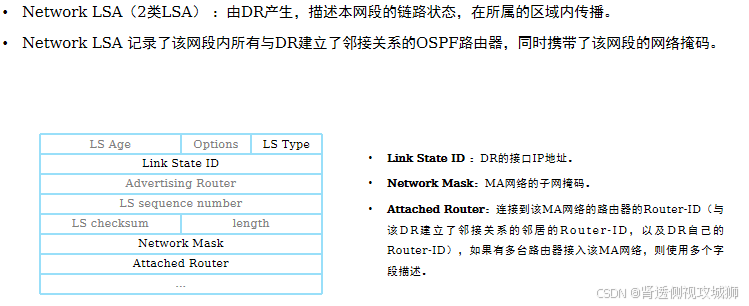

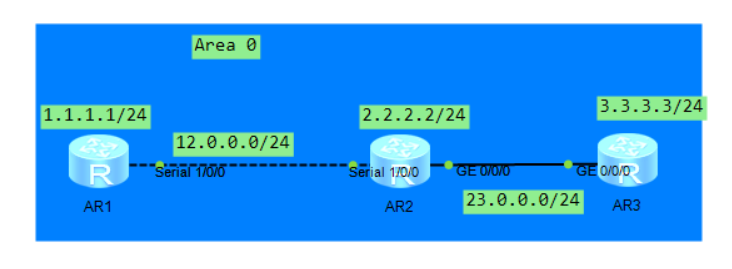

Type-2：LSA

二类LSA必须由DR设备产生。
OSPF中，拓扑信息全部由一类以及二类LSA进行完善，且每个LSA仅在各自产生区域传递

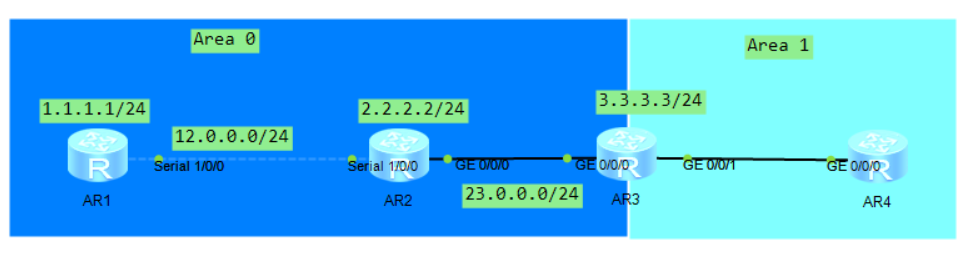

Typе-3: LSA

三类LSA的通告者都是该区域的ABR设备，且每一条路由信息使用一条独立的LSA进行描述。
三类LSA中携带“网络地址”“网络掩码”“开销值”三个参数。
三类LSA中的开销值等于该LSA通告者到达目的地的开销值。
本地路由表中的路由项开销值等于三类LSA中的开销值加上通过一二类LSA计算出到达ABR设备的开销值之和。
当接收者收到一条三类LSA后，首先会根据本地的一二类LSA进行验算，验算是否可以到达这条三类LSA的通告者，如果可以正常到达，则接收该LSA并生成相应路由信息；否则丢弃该LSA信息。
三类LSA在跨区域传递时，需要进行通告者的转换，实际上是重新编写了一条全新的LSA内容

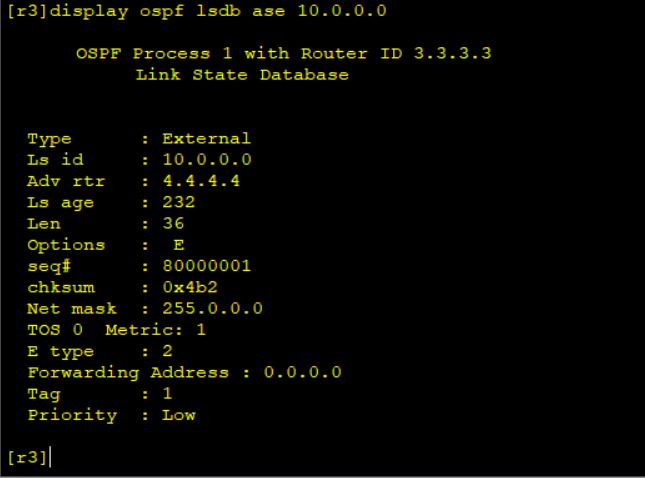

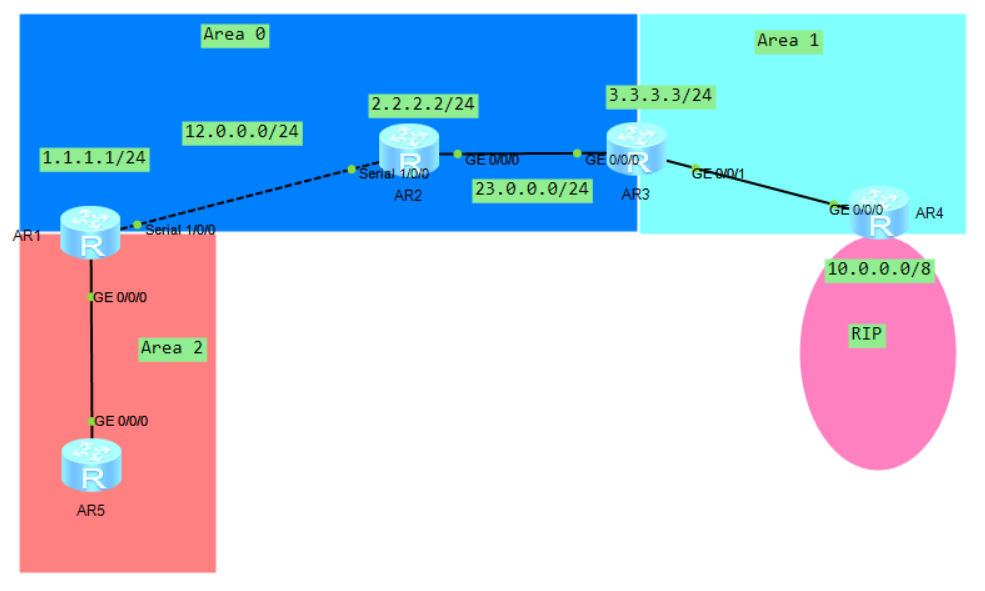

Typе-5: LSA

所有传递路由信息的LSA都需要进行验算过程，寻找该LSA的通告者。而5类LSA是全区域传递，对于不与ASBR处于相同区域的设备而言，无法通过1类和2类LSA完成验算过程，需要引入额外的LSA信息----Type-4 LSA

开销值

五类LSA中的开销值并不等于ASBR到达目标网段的开销。原因在于外部路由的开销值算法与OSPF内部的开销值算法不同，该数值对于OSPF而言，没有意义。---->故，五类LSA在引入到OSPF网络时，会使用一个常数来标识LSA中的开销，该常数值一般称为种子度量值。

种子度量值默认为1，该参数可以在重发布过程中进行修改。

[r4-ospf-1]import-route rip 1 cost 10 ----将种子度量值修改为10

E位---->度量值类型

Type-1

如果E标记位为0。

所有设备到达域外目标网段的开销值====本地到达发出这条LSA的ASBR的开销+种子度量值

Type-2

E标记位为1。默认值。

域内所有到达目标网段的开销值====种子度量值
在重发布时可以进行修改
[r4-ospf-1]import-route rip 1 type 1 ----修改开销值类型

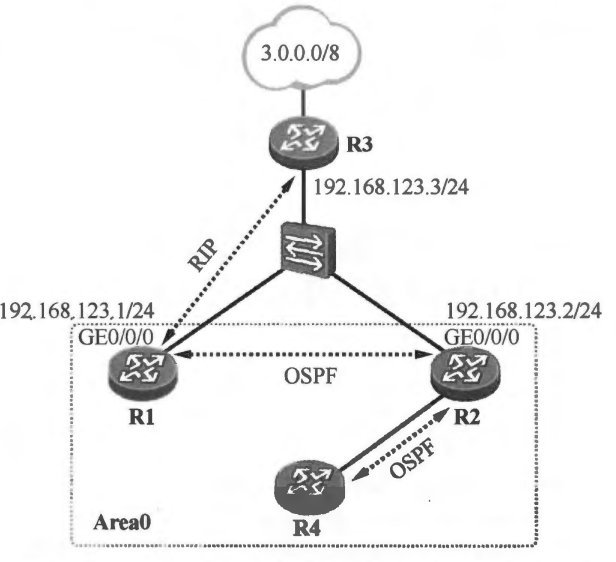

FA---转发地址

可以把转发地址就理解为重定向信息。

当FA==0.0.0.0时，则到达该外部网段的流量会被发往引入该外部路由的ASBR。

当FA不等于0.0.0.0时，则到达该外部网段的流量会被发往FA字段

当同时满足如下四个条件时，FA字段可以被ASBR设置为其他参数数值。

引入外部路由的ASBR在其连接外部网络的接口上激活了OSPF协议。

该接口没有被配置为静默接口。

该接口的网络类型为Broadcast或NBMA

该接口的IP地址属于OSPF协议配置的network命令范围内。

外部路由标记

该参数用于给OSPF域外路由信息打上标签，从而对路由信息进行分组。根据组别使用路由策略对不同组播进行不同操作。

在华为路由器上，缺省时，所有路由信息标记为1。
在重发布时可以进行修改
[r4-ospf-1]import-route rip 1 tag 84512313

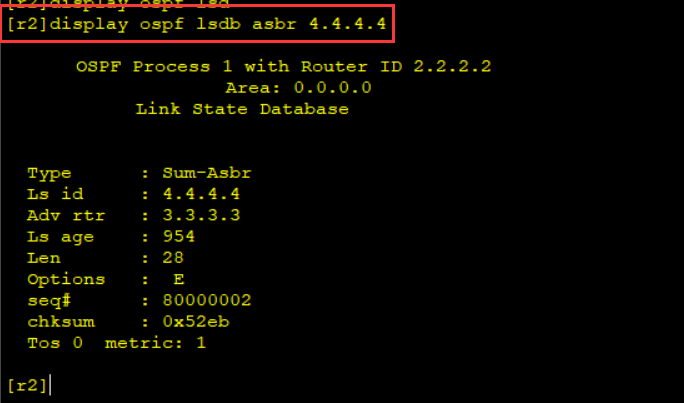

Typе-4: LSA

所有传递路由信息的LSA都需要进行验算过程，寻找该LSA的通告者。而5类LSA是全区域传递，对于不与ASBR处于相同区域的设备而言，无法通过1类和2类LSA完成验算过程，需要引入额外的LSA信息----Type-4 LSA。
四类LSA仅在描述如何到达ASBR。---->实际上是一条到达ASBR的路由信息。
四类LSA与三类LSA较为相似，但是不同，因为四类LSA通告的不是目标网段，而是ASBR的RID。
