【Keepalived】高可用集群

news 2025/7/27 8:03:37

高可用集群类型

负载均衡集群（LB）

通过分发请求到多台服务器提升性能，避免单台服务器过载。

高可用集群（HA）

利用冗余机制（主备切换）确保服务持续可用，典型场景如数据库、Web服务。

单点故障解决方案（SPoF）

消除系统中单一故障点，例如通过冗余电源、网络链路或存储设备。

高性能计算集群（HPC）

用于大规模并行计算任务，如科学模拟或大数据处理。

可用性指标与计算

SLA等级

99.9%（三个九）：年停机时间≤8.76小时
99.99%（四个九）：年停机时间≤52.6分钟

可用性公式
[ A = \frac{MTBF}{MTBF + MTTR} ]

MTBF：平均无故障时间
MTTR：平均修复时间

优化方向

降低MTTR（快速故障恢复）
增加冗余（多节点、多链路）

VRRP协议核心

术语解释

VRID：虚拟路由器标识（同一组设备需一致）
VIP：虚拟IP（客户端访问的地址）
VMAC：虚拟MAC（格式为00-00-5E-00-01-{VRID}）
Master/Backup：主设备优先处理流量，备设备监听状态

优先级规则

范围1-254，默认100，值越大优先级越高
优先级0表示主动释放Master角色

工作模式

抢占式：Master恢复后自动夺回VIP
非抢占式：需手动切换

Keepalived功能与配置

核心功能

VIP漂移（基于VRRP）
健康检测（TCP/HTTP/自定义脚本）
自动生成IPVS规则（集成LVS）

配置文件结构

/etc/keepalived/keepalived.conf
├── global_defs       # 全局参数（邮件通知、路由ID）
├── vrrp_instance    # 定义VRRP组（优先级、VIP）
└── virtual_server   # LVS规则（可选）

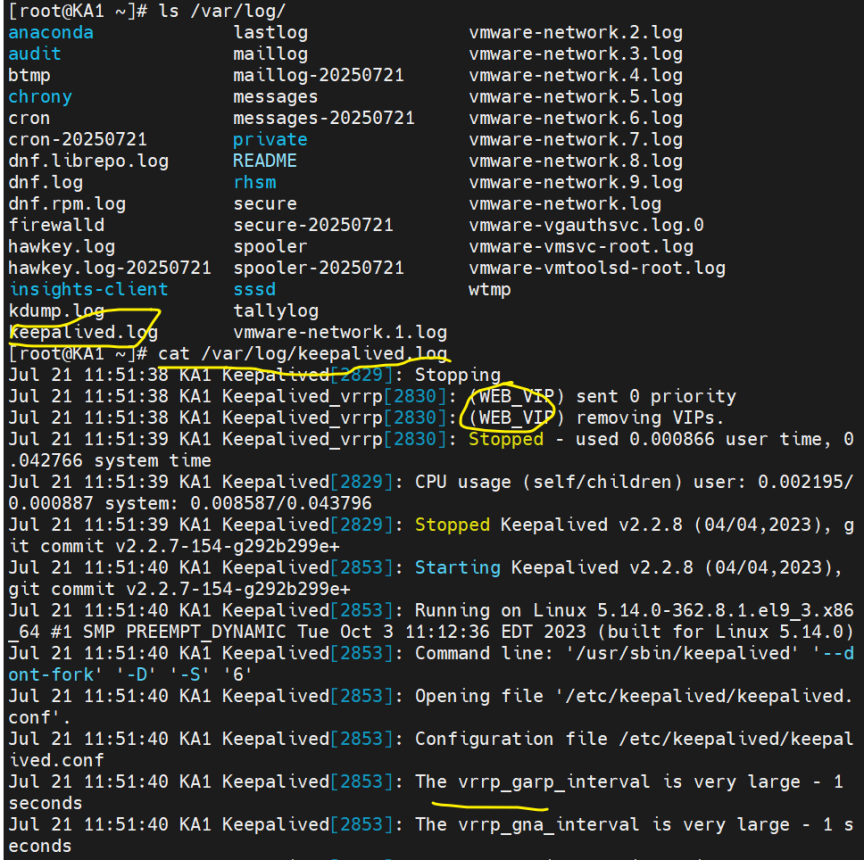

启用keepalived日志功能

把日志文件独立出来，方便后续查看

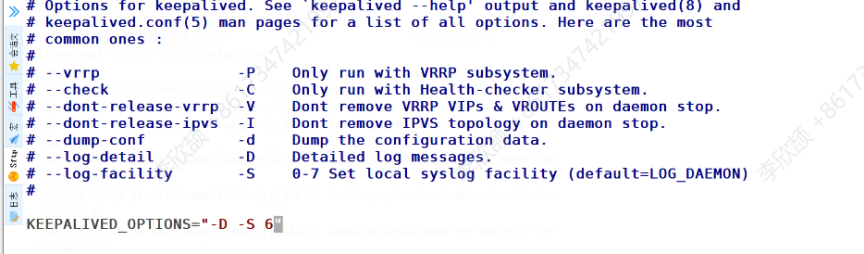

[root@KA1 ~]# vim /etc/sysconfig/keepalived
KEEPALIVED_OPTIONS="-D -S 6"                            #日志级别为0-7

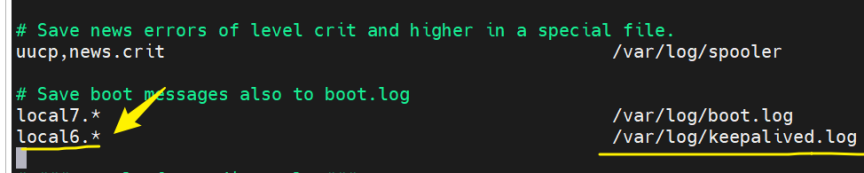

[root@ka1 ~]#vim /etc/rsyslog.conf
[root@ka1 ~]#systemctl restart keepalived.service rsyslog.service
[root@ka1 ~]#tail -f /var/log/keepalived.log

实现独立子配置文件

当生产环境复杂时， /etc/keepalived/keepalived.conf 文件中内容过多，不易管理，可以单独区分出来

将不同集群的配置，比如：不同集群的VIP配置放在独立的子配置文件中利用include 指令可以实现包含子配置文件。

格式：

include /path/file

示例：

mkdir /etc/keepalived/conf.d -p
vi /etc/keepalived/conf.d/webvip.conf

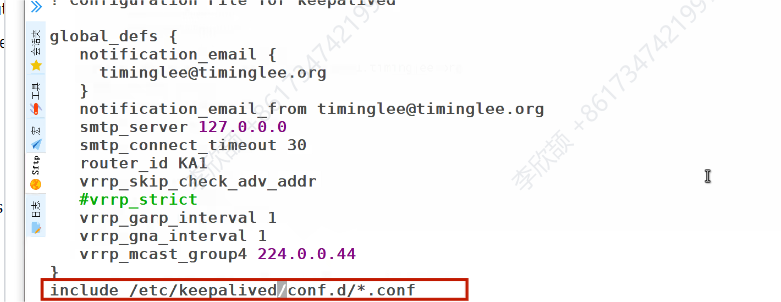

在主配置全局，子配置路由

把你要分开放置的文件部分粘贴到该文件中（webvip_conf），源文件的这部分删掉，换成子文件

命令检查语法有没有问题，没有问题重启文件即可

健康检测示例

TCP_CHECK {connect_port 80  # 检测80端口connect_timeout 3
}

实战架构方案

单主架构

一个Master持有VIP，Backup监听，故障时切换。

双主架构

两个VRRP实例，节点互为主备，均衡负载。

IPVS高可用

Keepalived + LVS，实现负载均衡与故障转移。

HAProxy高可用

Keepalived监控HAProxy进程，异常时切换VIP。

关键机制详解

VRRP状态同步

主节点周期性发送Advertisement报文（默认1秒）。
备节点超时（默认3倍Advertisement间隔）未收到报文时触发切换。

健康检测联动

检测失败时降低优先级，触发VIP迁移。

通知脚本

绑定notify脚本，在状态切换时执行自定义操作（如告警）。

双主模式原理

节点A管理VIP1，节点B管理VIP2，互不冲突，提升资源利用率。

Keepalived 高可用集群总结

核心知识点

VRRP 协议用于解决单点故障问题，通过虚拟路由器实现 VIP 漂移。

Master/Backup 角色由优先级决定，优先级高的节点成为 Master 并持有 VIP。

抢占模式是默认行为，Master 恢复后重新抢占 VIP；非抢占模式需要所有节点设置为 state BACKUP。

Keepalived 提供 VIP 管理功能，基于 VRRP 实现 IP 高可用，同时支持对后端服务（如 Nginx、MySQL）的健康检测。通知脚本可通过 notify_master/backup/fault 触发自定义动作，例如邮件告警。

高可用架构分为单主模式和双主模式。

单主模式中，一个 Master 和一个 Backup 节点管理单个 VIP；

双主模式通过两个 VIP 分别由不同节点管理，提高资源利用率。

IPVS（LVS）集成允许 Keepalived 自动配置 LVS 规则，实现负载均衡与高可用，支持 DR、NAT 和 TUN 模式。

关键配置项包括 vrrp_instance（定义虚拟路由器、优先级和 VIP）、virtual_server（配置 LVS 的 VIP 和后端 RS）以及 track_script（调用自定义脚本监控服务状态）。

实验流程

环境准备：

两台虚拟机，IP在同一个网段：KA1，KA2

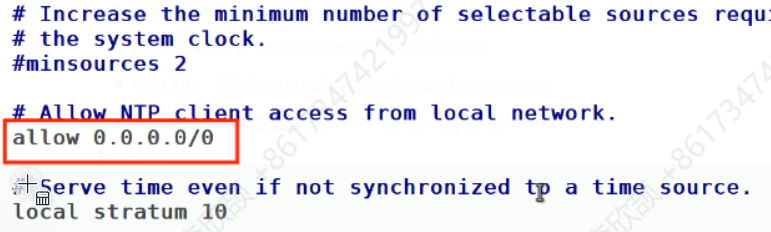

vi /etc/chrony.conf

安装 Keepalived：

yum install keepalived -y
systemctl enable --now keepalived

查看当前策略

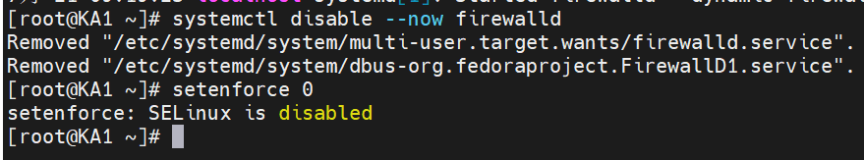

如果这行注释了，就能ping了，查看策略是没有的，如果没注释，就有策略显示，但是ping不通

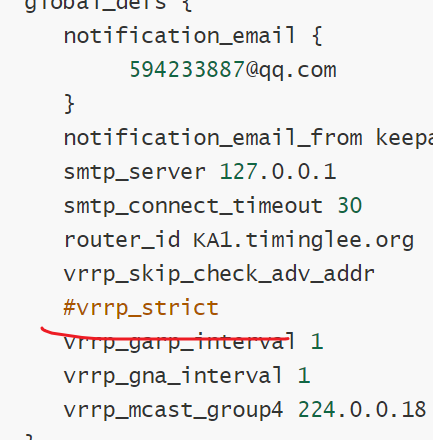

下面全部注释掉

基础配置（单主模式）

1. 配置 Master 节点（KA1）：

vim /etc/keepalived/keepalived.conf

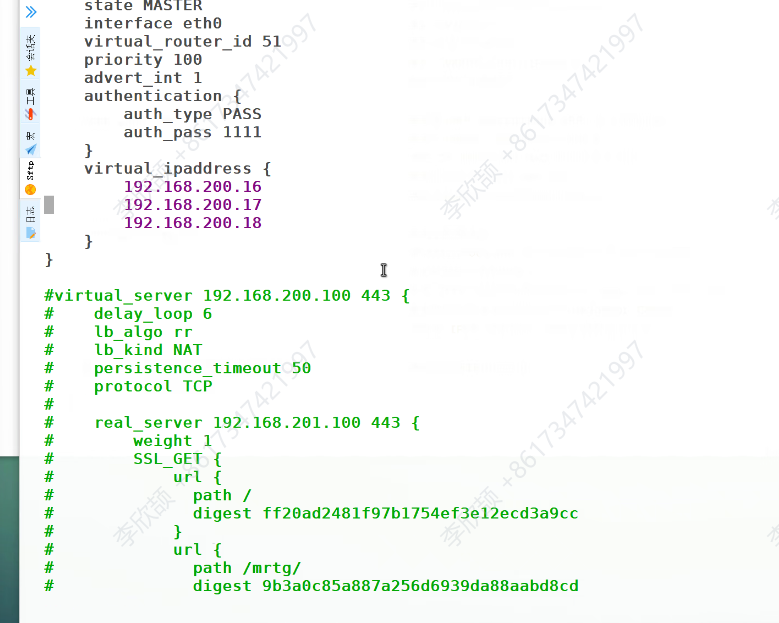

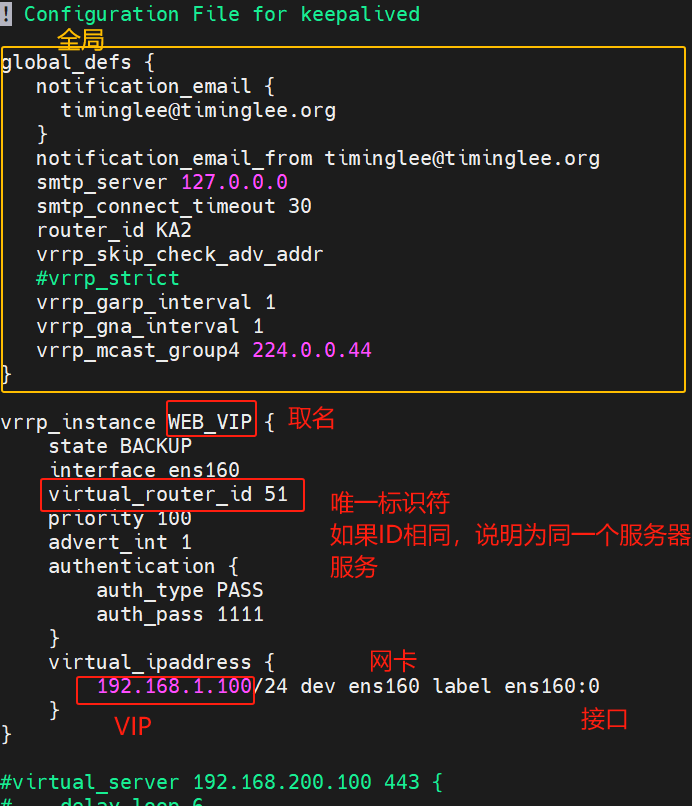

配置如图：

224.0.0.44是组播地址

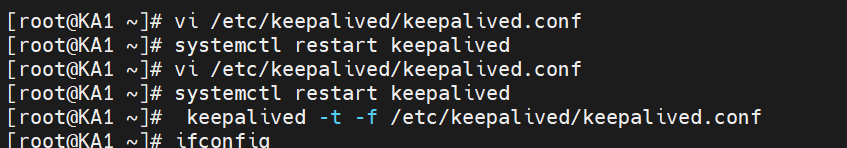

检测文件内容有没有问题keepalived -t if /etc/keepalived/keepalived.conf

重启服务

细节说明：

2. 配置 Backup 节点（KA2）

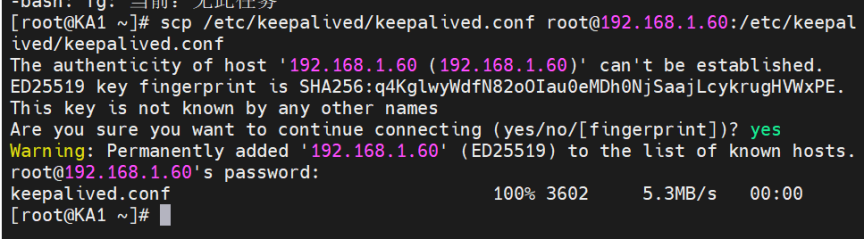

把文件从KA1复制过来

#配置文件和master基本一致，只需修改三行

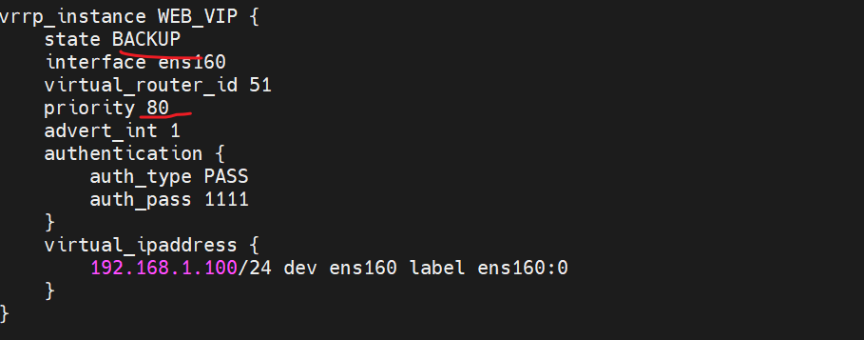

修改 state BACKUP 并设置 priority 80。

3.测试

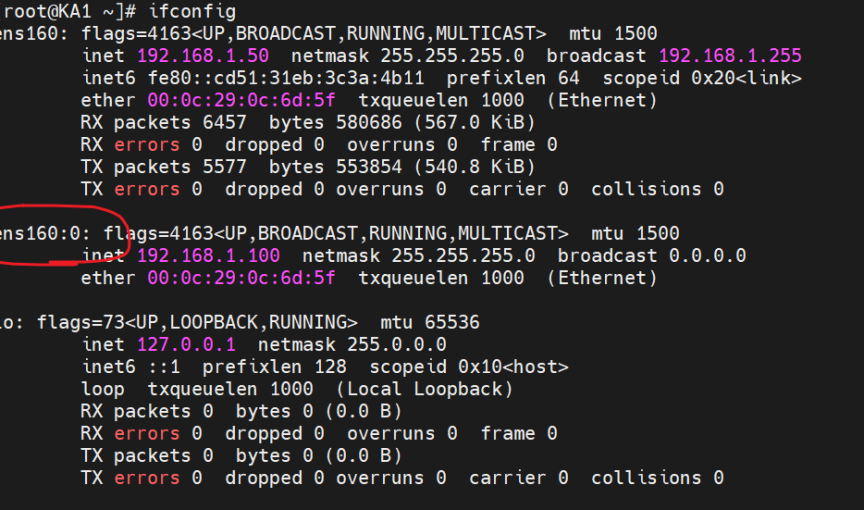

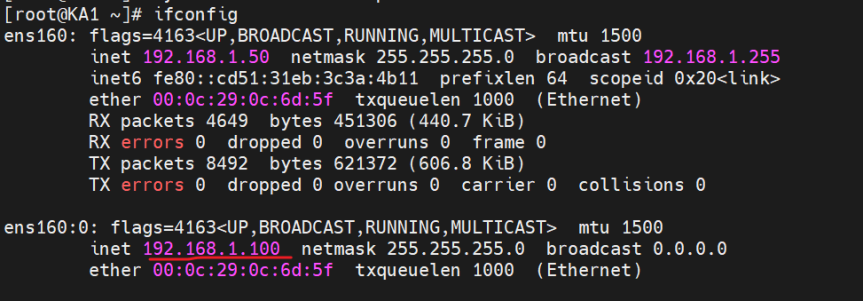

查看网卡，KA1优先级高，所以抢占VIP，KA2则没有

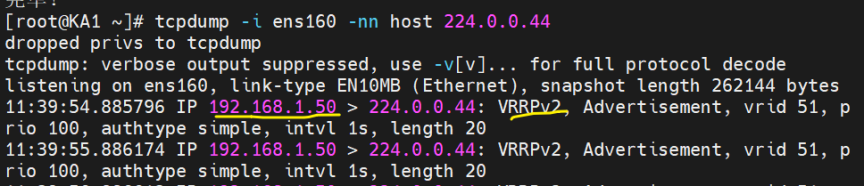

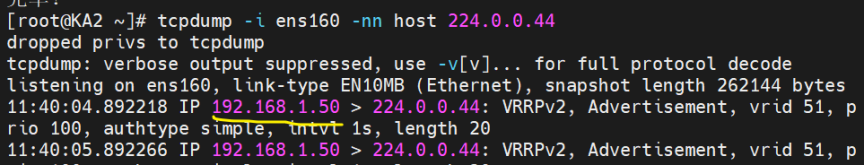

抓包观察：谁有VIP就跟组播地址说我活了，不说就是挂了

tcpdump -i eth0 -nn host 224.0.0.18

此时在KA2看到的也是KA1的IP跟组播地址传讯

如果KA1挂了，才会变成KA2跟组播地址说，这就是抢占模式

测试 VIP 漂移时，停止 KA1 的 Keepalived 并观察 VIP 是否迁移到 KA2：

ip addr show ens160
或者ifconfig

非抢占模式

默认为抢占模式preempt，即当高优先级的主机恢复在线后，会抢占低先级的主机的master角色，

这样会使vip在KA主机中来回漂移，造成网络抖动，

建议设置为非抢占模式 nopreempt ，即高优先级主机恢复后，并不会抢占低优先级主机的master角色

非抢占模块下,如果原主机down机, VIP迁移至的新主机, 后续也发生down时,仍会将VIP迁移回原主机

注意：要关闭 VIP抢占，必须将各 keepalived 服务器state配置为BACKUP

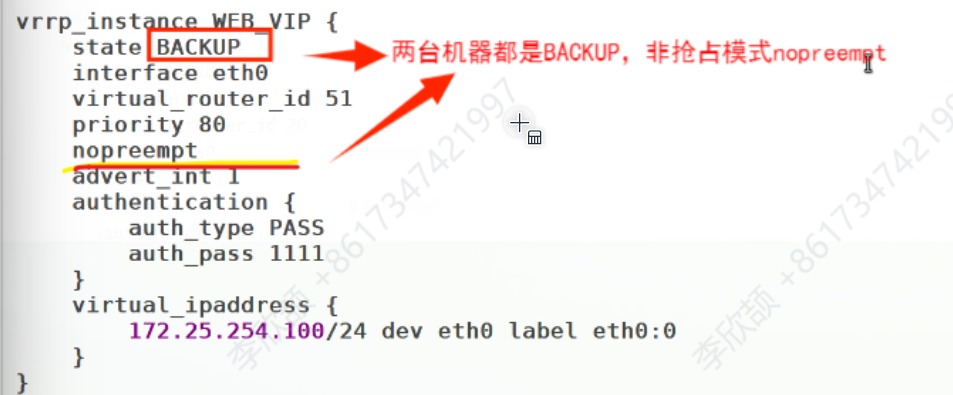

所有节点配置为 state BACKUP 并添加 nopreempt：

vrrp_instance VI_1 {state BACKUPnopreemptpriority 100  # KA1...
}

延迟抢占模式

抢占延迟模式，即优先级高的主机恢复后，不会立即抢回VIP，而是延迟一段时间（默认300s）再抢回VIP

注意：各 keepalived 服务器state配置为BACKUP，并且不要启用 vrrp_strict

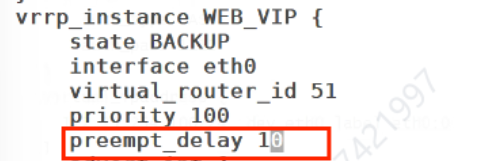

指定抢占延迟时间为10s，默认延迟300s

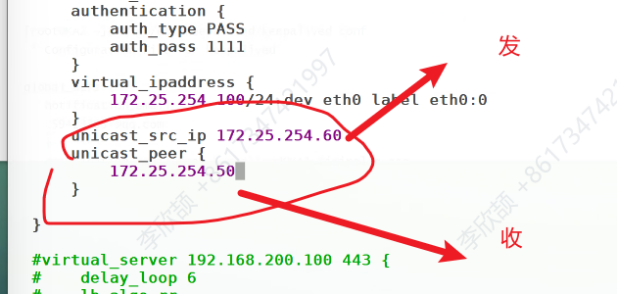

VIP单播配置

keepalived主机之间利用多播相互通告消息，会造成网络拥塞，可以替换成单播，减少网络流量

先查看还是组播状态时的抓包显示，谁有VIP谁发给组播IP

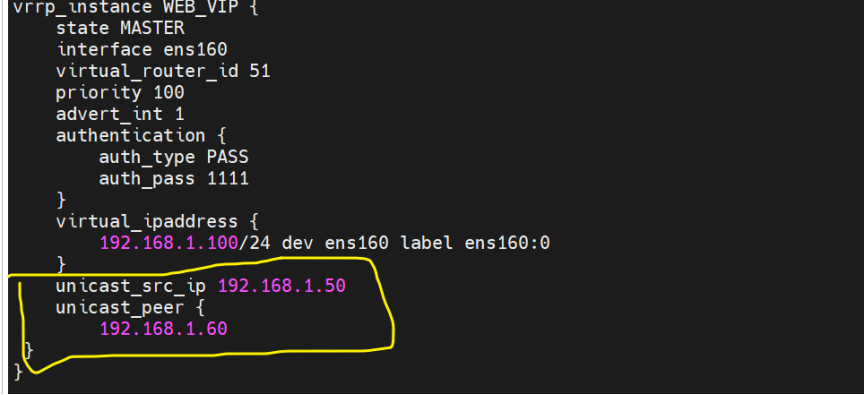

修改文件：其他不变，指定对方主机的IP路线

KA1（192.168.1.50）

KA2（192.168.1.60）

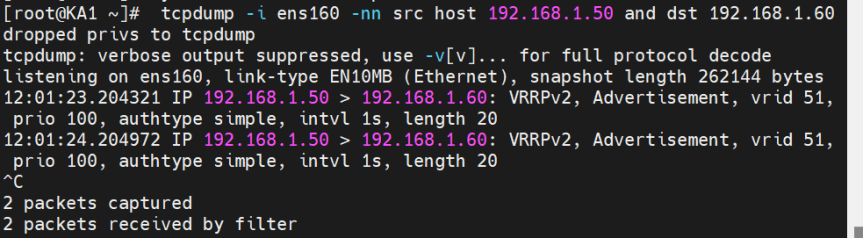

重启，查看单播，50可以发

60发不了，因为没用VIP

把50停掉就60可以发了

systemctl stop keepalived
ifconfig #查看VIP，此时VIP已经被60抢占

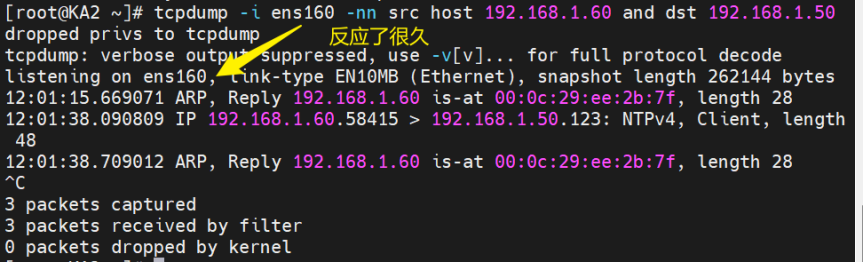

tcpdump -i ens160 -nn src host 192.168.1.60 and dst 192.168.1.50

实现 master/master 的 Keepalived 双主架构

单主架构，同一时间只有一个Keepalived对外提供服务，此主机繁忙，而另一台主机却很空闲，利用率低下，可以使用master/master的双主架构，解决此问题。

注意：VIP是一个虚拟IP，不需要特意创建，和KA在同一个网段能ping即可

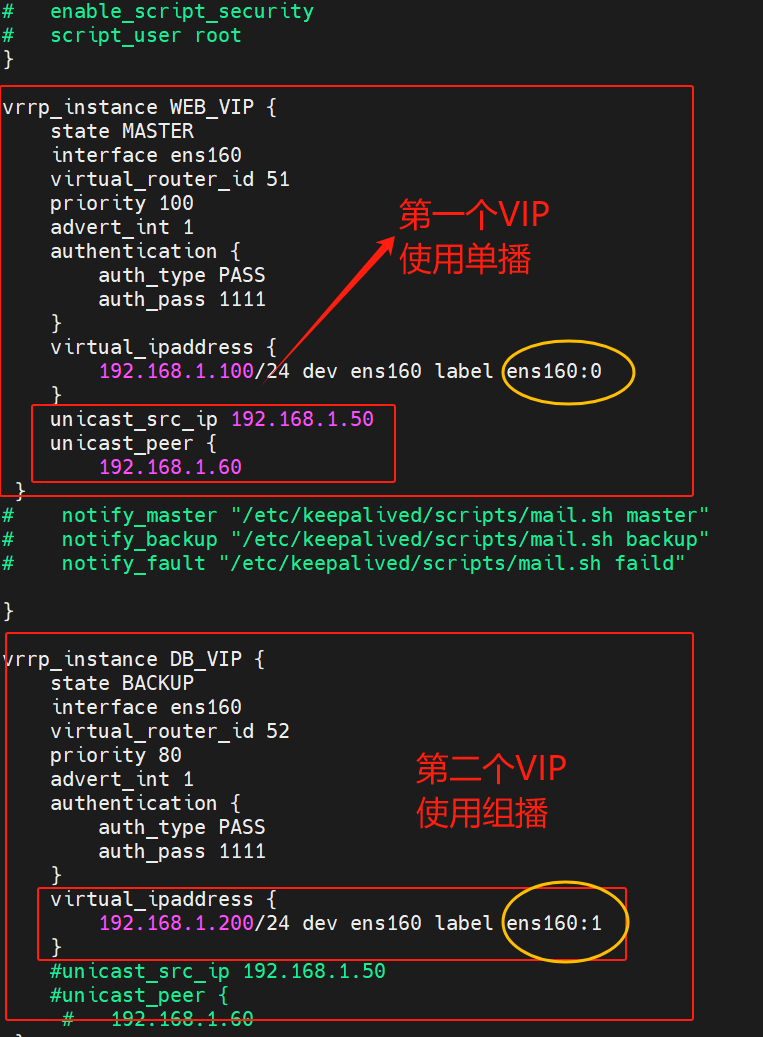

配置两个 vrrp_instance，分别管理不同 VIP：

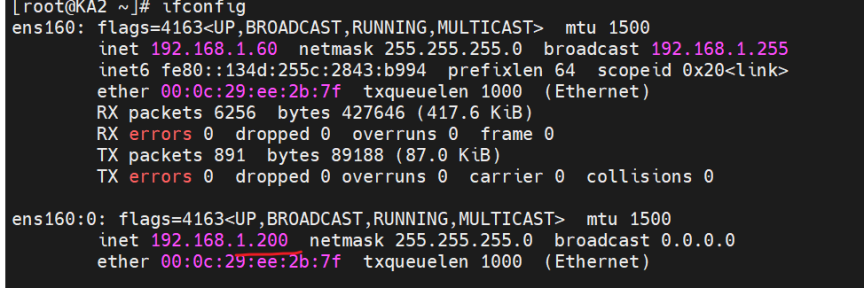

测试:两台机器都有自己的VIP

IPVS 高可用

环境：新建两台虚拟机充当服务器，服务器配置完文件后只做验证，不安装别的

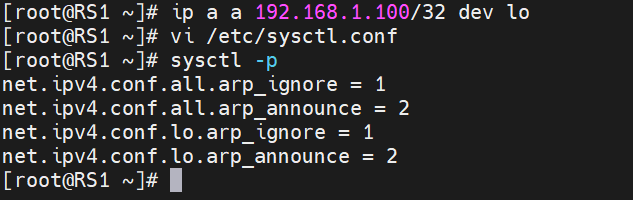

配置 LVS-DR 模式时，后端 RS 需绑定 VIP 到 lo 并设置 ARP 抑制：

net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.all.arp_announce=2
net.ipv4.conf.lo.arp_ignore=1
net.ipv4.conf.lo.arp_announce=2

两台KA都要装

Keepalived 集成 IPVS：

KA1节点的配置：

virtual_server 192.168.1.100 80 {delay_loop 6   #每隔六秒访问后端一次lb_algo rrlb_kind DRprotocol TCPreal_server 192.168.1.10 80 {  #服务器IPweight 1HTTP_GET {url {path /status_code 200}connect_timeout 3retry 3delay_before_retry 3}}real_server 192.168.1.20 80 {weight 1TCP_CHECK {connect_timeout 2retry 3delay_before_retry 3connect_port 80   #第二台服务器给它一个端口}}}

KA2

文件配置一模一样，谁有VIP谁生效

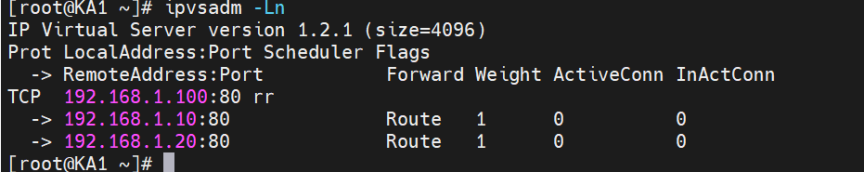

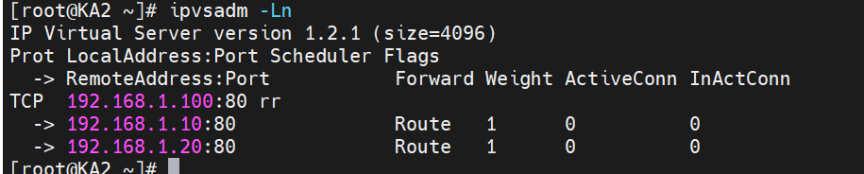

重启文件后，策略就自动写上了

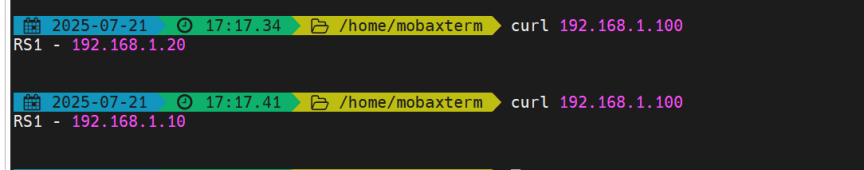

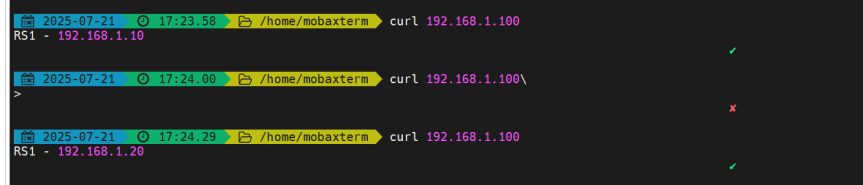

访问测试（随便开一台主机）

注意：如果可以单独curl，但是流量不显示没用发送也没用收到，停止服务后依然如此，可能是长期没用VIP休眠了需要ping一下

删掉两个KA的单播配置，此时两个主机应该都有VIP

模拟故障：

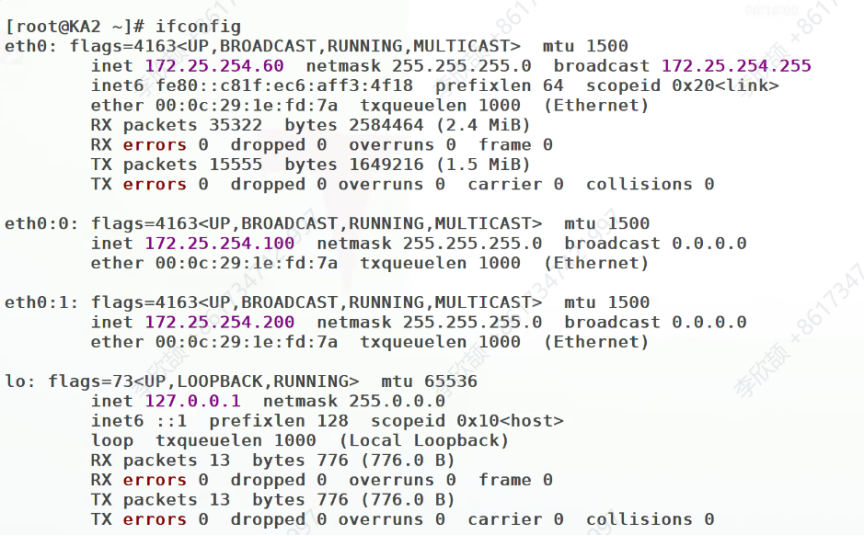

停掉其中一台的keepalived服务，查看另一台，会发现两个VIP都在

高可用的实现理念：无论那个主机挂了，都不会影响VIP

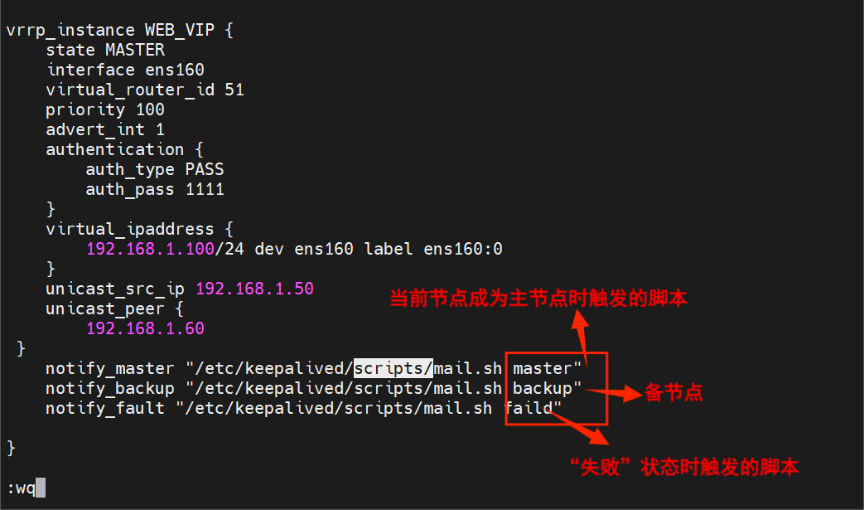

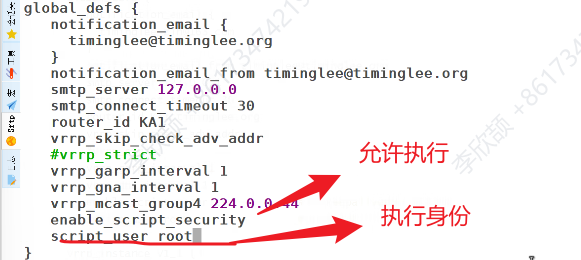

通知脚本

默认情况下是不能执行外部i脚本的

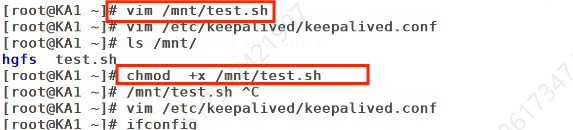

所以要先给脚本一个权限

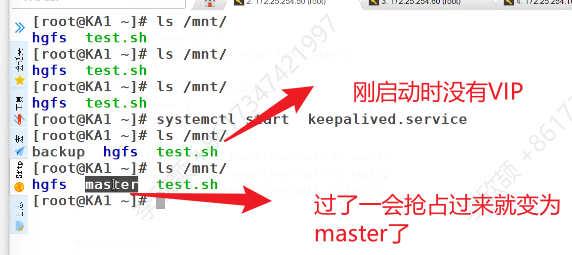

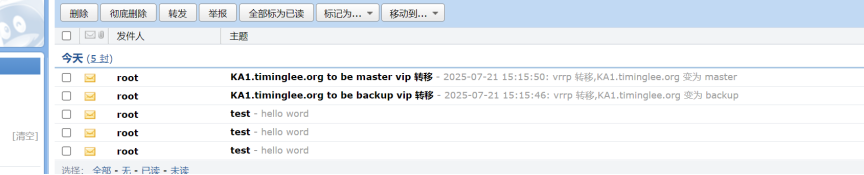

触发切换：

安装发送邮件的

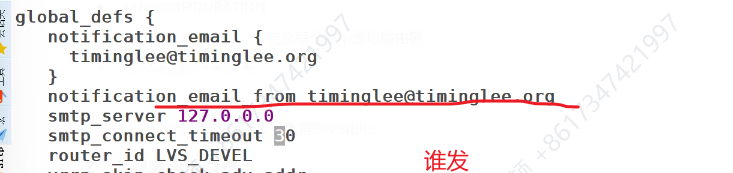

#邮箱配置
vim /etc/mail.rc
#输入
set smtp=smtp.qq.com
set smtp-auth=login
set smtp-auth-user=xxxxxxxxxn@qq.com
set smtp-auth-password=TAb9vYbWevbPtN4m #授权码
set from=xxxxxxxxx@qq.com
set ssl-verify=ignore
#如果是网易163邮箱
set smtp=smtp.163.com
set smtp-auth=login
set smtp-auth-user=xxxxx@163.com
set smtp-auth-password=TAb9vYbWevbPtN4m  #授权码
set from=xxxxx@163.com
set ssl-verify=ignore

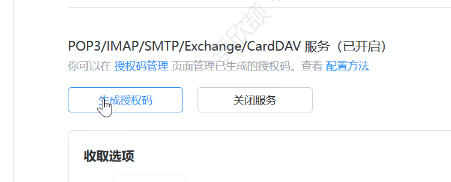

授权码如何获取？

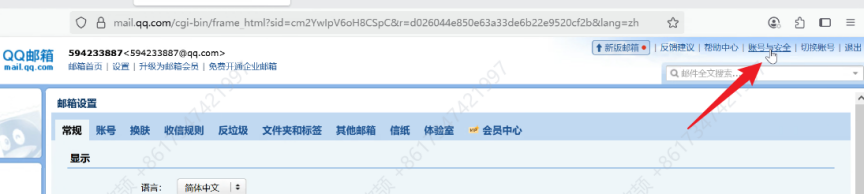

qq邮箱

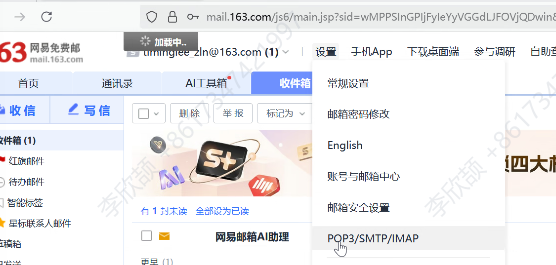

163邮箱

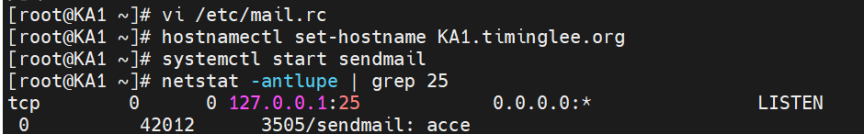

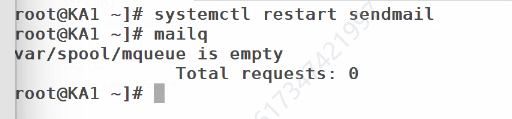

打开邮件投递端口25：查看有没有

发送测试

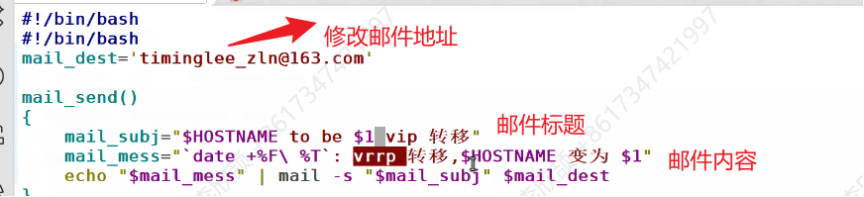

写一个发送邮件脚本

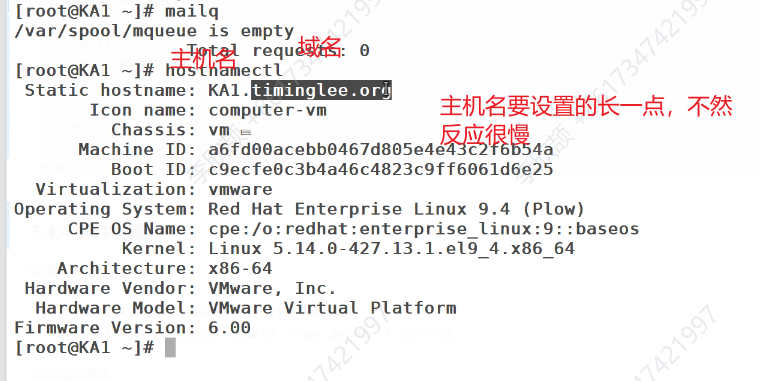

反应比较慢可以重启一下

定义脚本：

[root@KA1 + KA2 ~]# vim /etc/keepalived/mail.sh
#!/bin/bash
mail_dest='xxxxxxxxx@qq.com'mail_send()
{mail_subj="$HOSTNAME to be $1 vip 转移"mail_mess="`date +%F\ %T`: vrrp 转移,$HOSTNAME 变为 $1"echo "$mail_mess" | mail -s "$mail_subj" $mail_dest
}
case $1 inmaster)mail_send master;;backup)mail_send backup;;fault)mail_send fault;;*)exit 1;;
esac
