弹性元空间：JEP 387 深度解析与架构演进

news 2025/7/27 5:52:50

Java 虚拟机(JVM)作为现代企业级应用的核心运行环境，其内存管理机制一直是性能优化的关键领域。在JVM内存版图中，元空间(Metaspace)扮演着存储类元数据的核心角色，其性能与资源效率直接影响着应用的稳定性和扩展性。本文将深入解析Java 16中由SAP贡献的JEP 387“弹性元空间”(Elastic Metaspace)提案，从技术演进、架构设计到实现细节进行全面剖析。

文章首先回顾元空间的前世今生，从Java 8前的永久代(PermGen)到初始元空间实现的局限性，揭示内存管理机制演进的必然性。随后，我们将深入JEP 387的架构设计，分析其如何通过弹性块管理、精细化内存回收等创新机制解决历史顽疾。为增强理解，文中穿插生活化类比和代码示例，并辅以架构图和数学模型说明关键技术原理。最后，我们探讨弹性元空间的实际应用场景和调优建议，为系统架构师提供实践指导。

通过本文，读者将获得对JVM内存管理子系统深层次的理解，掌握元空间优化的核心方法论，并能在实际工作中合理配置和调优，以应对高并发、动态类加载等复杂场景下的内存挑战。

元空间演进史：从永久代到弹性元空间

永久代(PermGen)时代：Java 8之前的类元数据管理

在Java 8之前，JVM使用永久代(Permanent Generation，简称PermGen)管理类元数据。永久代是堆内存的一个特殊区域，专门用于存放类的元信息、方法区和interned字符串等。这种设计将类元数据作为普通Java对象管理，由垃圾收集器统一处理。

永久代的主要问题表现在三个方面：

  1. 固定大小限制：永久代大小需要通过-XX:MaxPermSize参数预先设定。设置过小会导致java.lang.OutOfMemoryError: PermGen space错误；设置过大则浪费宝贵的内存资源。这种“预测式”配置在动态加载大量类的应用中尤为棘手。

  2. 内存碎片化：由于永久代位于Java堆中，随着类加载和卸载，会产生内存碎片。碎片积累到一定程度后，即使总空闲内存足够，也可能因无法找到连续空间而触发OOM。这一问题在32位JVM上更为突出，因为其地址空间本就有限。

  3. 回收效率低下：永久代采用通用垃圾回收算法，而类元数据的生命周期与类加载器严格绑定——只有当类加载器不再被引用时，其加载的所有类元数据才能一并释放。通用GC算法无法利用这一特性，导致不必要的回收开销。

// Java 7及之前版本中，需要显式设置永久代大小
// 示例：设置最大永久代大小为256MB
java -XX:MaxPermSize=256m -jar myapp.jar// 典型PermGen OOM错误栈
Exception in thread "main" java.lang.OutOfMemoryError: PermGen spaceat java.lang.ClassLoader.defineClass1(Native Method)at java.lang.ClassLoader.defineClass(ClassLoader.java:800)

元空间的诞生：Java 8的重大革新

Java 8用元空间(Metaspace)取代了永久代，将类元数据移出Java堆，改由本地内存(native memory)管理。这一变革解决了永久代的几个根本问题：

  1. 动态扩展：元空间默认不设上限(受限于系统可用内存)，避免了人为预估大小的难题。当然，仍可通过-XX:MaxMetaspaceSize参数设置上限防止失控。

  2. 自动管理：元空间由JVM自动管理，开发者无需关心其大小调整，降低了认知负担。

  3. 性能提升：类元数据不再受Java堆GC的影响，减少了GC停顿时间。

元空间的内存组织结构采用块(chunk)为基本单位。每个类加载器分配一个或多个块存储其加载的类元数据。当类加载器被回收时，其关联的块被整体释放，实现了高效的“批量释放”机制。

// Java 8+ 元空间相关JVM参数
// 设置元空间初始大小(默认约21MB)
-XX:MetaspaceSize=128m
// 设置最大元空间大小(默认无限制)
-XX:MaxMetaspaceSize=512m
// 开启元空间详细GC日志
-XX:+PrintMetaspaceStatistics

初始元空间实现的问题

尽管元空间相比永久代是巨大进步，但其初始实现仍存在明显缺陷，这正是JEP 387要解决的核心问题：

  1. 内存碎片化：元空间块采用固定大小策略，导致不同类加载器分配的块无法互相利用。即使系统中有空闲内存，也可能因块大小不匹配而无法满足新请求。

  2. 弹性不足：元空间倾向于保留已释放的内存而非归还操作系统。在高动态类加载场景下(如应用服务器热部署)，会导致元空间占用持续增长，即使实际需要的活跃内存并不多。

  3. 内存浪费：为每个类加载器预分配的内存块可能远大于实际需要，特别是对于只加载少量类的加载器。

  4. 归还机制粗糙：初始实现仅能在整个虚拟空间节点空闲时才将其归还OS，对类空间(Class Space)则完全不支持内存归还。

这些问题在实际生产环境中表现为：长时间运行的应用元空间占用持续攀升；频繁热部署导致内存压力增大；容器化环境中因内存不能及时归还而触发OOM Killer等。

JEP 387架构深度解析

弹性元空间的核心设计理念

JEP 387“弹性元空间”由SAP团队主导开发，贡献了约25,000行代码，是Java 16中最重要的外部贡献之一。其设计目标直指初始元空间实现的痛点，围绕三个核心理念构建：

  1. 精细化内存管理：引入更灵活的块分配策略，提高内存利用率。

  2. 弹性伸缩：增强内存回收能力，及时将空闲内存归还操作系统。

  3. 降低开销：减少每个类加载器的内存开销，特别是对小加载器的优化。

块管理的革新

初始元空间采用固定大小的块分配策略，导致严重的内存碎片。JEP 387引入了弹性块分配机制，关键改进包括：

  1. 可变块大小：块不再局限于几种固定大小，而是可以根据实际需要动态调整。这类似于现代内存分配器的设计思路，显著提高了内存利用率。

  2. 块分裂与合并：大块可以根据需要分裂为适合的小块；相邻的空闲小块可以合并为更大的块。这种灵活性极大地减少了内存碎片。

  3. 高效空闲列表管理：采用分层空闲列表策略，将不同大小的块组织在不同的列表中，加速分配过程。

内存归还机制

JEP 387极大地改进了内存归还操作系统的能力，主要机制包括：

  1. 及时unmap：当元空间块被释放时，立即将对应内存标记为可归还状态，而非保留在空闲列表中。

  2. 延迟归还：采用延迟归还策略，短暂保留最近释放的内存以适应可能的快速重用需求，超时后再真正归还OS。

  3. 类空间支持：扩展内存归还机制到类空间(Class Space)，这是初始实现未能覆盖的区域。

内存归还的决策基于以下启发式规则：

  • 当系统内存压力大时，积极归还

  • 对长时间未被重用的内存优先归还

  • 保留最近释放的内存以应对可能的快速重用

类加载器粒度优化

JEP 387针对不同规模的类加载器进行了专门优化：

  1. 小型加载器优化：对于只加载少量类的加载器(如反射生成的临时加载器)，采用更紧凑的内存布局，减少开销。

  2. 中型加载器优化：采用平衡策略，在内存利用率和分配速度间取得平衡。

  3. 大型加载器优化：针对应用服务器等加载大量类的情况，优化大块管理策略。

这种分级优化确保了各种场景下都能获得良好的内存利用率，避免了“一刀切”策略的弊端。

关键技术实现细节

内存分配算法

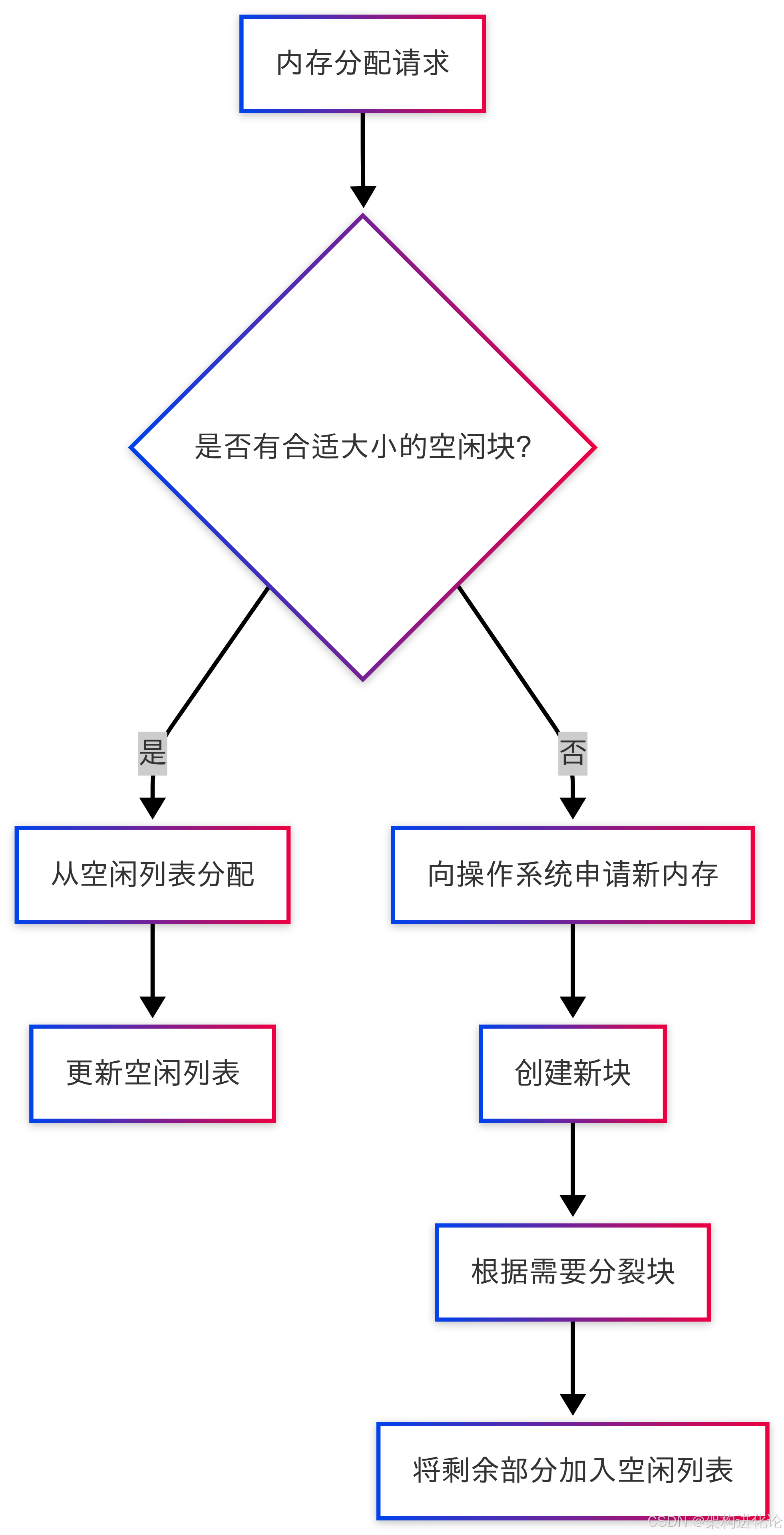

弹性元空间采用改进的伙伴系统(Buddy System)变种进行内存分配。基本分配单位是元空间块(Metaspace Chunk)，其大小总是2的幂次方字节。

分配算法伪代码表示：

function allocate(size):// 计算最接近的2的幂次方块大小chunk_size = 2^ceil(log2(size))// 尝试从对应大小的空闲列表获取if free_list[chunk_size] is not empty:return free_list[chunk_size].pop()// 尝试分裂更大的块for s in (chunk_size * 2, chunk_size * 4, ...):if free_list[s] is not empty:chunk = free_list[s].pop()// 分裂块while chunk.size > chunk_size:half = chunk.split()free_list[chunk.size].push(half)return chunk// 无可用块，向OS申请new_block = os_allocate(MAX(chunk_size, MIN_CHUNK_SIZE))if new_block.size > chunk_size:// 将剩余部分加入空闲列表remaining = new_block.split_off(chunk_size)free_list[remaining.size].push(remaining)return new_block

内存回收算法

内存回收采用延迟归还策略，平衡内存重用机会与及时释放的需求：

function deallocate(chunk):// 标记块为最近释放chunk.timestamp = current_time()free_list[chunk.size].push(chunk)// 尝试合并相邻空闲块neighbor = find_adjacent_free_chunk(chunk)if neighbor:merged = merge(chunk, neighbor)free_list[chunk.size].remove(chunk)free_list[neighbor.size].remove(neighbor)free_list[merged.size].push(merged)// 定期检查并归还超时空闲块if should_check_unmap():for chunk in free_list.all_chunks():if current_time() - chunk.timestamp > UNMAP_DELAY:os_unmap(chunk)free_list[chunk.size].remove(chunk)

数学模型与性能分析

弹性元空间的性能优势可以通过以下数学模型说明：

设：

  • 系统中有n个类加载器

  • 第i个加载器需要的元空间为s_i

  • 初始实现的固定块大小为B

  • 弹性实现的最小块为b，可动态调整

则初始实现的内存浪费W_{fixed}为：

W_{fixed} = \sum ceil(s_i / B) \times B - s_i

弹性实现的内存浪费W_{elastic}为：

W_{elastic} = \sum ceil(s_i / b') \times b' - s_i

其中b'是根据s_i动态选择的最优块大小。显然，W_{elastic} \leq W_{fixed}，且当s_i分布广泛时，优势更加明显。

内存归还效率可以用内存周转率T衡量：

T = (\sum {memory\_returned\_to\_OS}) / (\sum {memory\_allocated})

JEP 387通过改进的归还机制显著提高了T值，特别是在动态类加载场景下。

生活化案例与代码示例

生活化类比：图书馆书籍管理

理解元空间管理可以类比图书馆书籍管理系统：

  • 永久代时代：如同图书馆将所有书籍固定在特定大小的书架上。每个书架只能放一种大小的书，导致空间浪费。当需要移除某位作者的全部作品时，必须逐个书架检查。

  • 初始元空间：改为可调整的书架，但移除书籍后书架仍留在原位不拆除，图书馆空间占用只增不减。虽然比固定书架灵活，但长期运行后空间利用率仍不理想。

  • 弹性元空间：引入智能书架系统，可以：

    1. 根据书籍数量自动调整书架大小

    2. 合并半空的书架以节省空间

    3. 当某些区域长期无人借阅时，将整个区域归还给建筑管理方

    4. 对少量热门书籍使用紧凑展示架

这种弹性管理使图书馆能根据实际需求动态调整空间使用，既满足高峰需求，又在空闲时节省资源。

代码示例：模拟类加载与卸载

以下Java代码模拟了动态类加载和卸载场景，展示元空间行为：

import java.lang.reflect.Method;
import java.net.URL;
import java.net.URLClassLoader;
import java.nio.file.Paths;/*** 模拟动态类加载和卸载的场景，展示元空间内存行为*/
public class MetaspaceSimulator {// 模拟的类内容 - 一个简单的类定义private static final String CLASS_TEMPLATE = "public class DynamicClass%d {\n" +"    public void print() {\n" +"        System.out.println(\"Hello from DynamicClass%d\");\n" +"    }\n" +"}";/*** 动态生成并加载类* @param loader 类加载器* @param className 类名* @param classContent 类内容*/private static void loadClass(URLClassLoader loader, String className, String classContent) throws Exception {// 使用Java Compiler API动态编译类(简化示例)// 实际场景可能使用字节码操作库如ASMClass<?> clazz = loader.loadClass(className);Object instance = clazz.newInstance();Method printMethod = clazz.getMethod("print");printMethod.invoke(instance);}/*** 创建隔离的类加载器来模拟类卸载*/private static URLClassLoader createIsolatedLoader() {return new URLClassLoader(new URL[0], null); // 父加载器为null实现隔离}public static void main(String[] args) throws Exception {System.out.println("模拟弹性元空间行为...");// 模拟10轮加载-卸载循环for (int i = 0; i < 10; i++) {System.out.printf("\n--- 迭代 %d ---\n", i+1);// 创建新的类加载器(确保类可被卸载)URLClassLoader loader = createIsolatedLoader();// 动态生成并加载5个类for (int j = 0; j < 5; j++) {String className = "DynamicClass" + j;String classContent = String.format(CLASS_TEMPLATE, j, j);loadClass(loader, className, classContent);}// 模拟使用场景...Thread.sleep(100);// 丢弃类加载器引用，触发GC和类卸载loader = null;// 建议GC(仅用于演示，生产环境不应依赖)System.gc();System.out.println("触发GC尝试卸载类...");// 暂停观察效果Thread.sleep(500);}}
}

代码注释说明：

  1. 类模板：使用字符串模板定义简单类，模拟动态生成的类内容。

  2. 隔离加载器：每次迭代创建新的URLClassLoader，确保类能随加载器一起被回收。

  3. 加载过程：每个迭代加载5个类，模拟应用服务器部署场景。

  4. 卸载触发：通过置空加载器引用并调用System.gc()(仅用于演示)触发卸载。

  5. 弹性元空间效果：在Java 16+环境中运行，可观察到元空间内存更及时地回收；而在旧版本中内存占用可能持续增长。

JVM监控与调优示例

监控元空间使用情况对于调优至关重要。以下示例展示如何使用Native Memory Tracking(NMT)监控元空间：

# 启动应用时开启NMT
java -XX:NativeMemoryTracking=detail -jar myapp.jar# 运行时查看内存摘要
jcmd <pid> VM.native_memory summary# 查看详细元空间统计(需要开启调试标志)
jcmd <pid> VM.metaspace

典型调优参数示例：

# 弹性元空间调优示例
java \-XX:MaxMetaspaceSize=512m \       # 设置元空间上限-XX:MetaspaceSize=64m \           # 初始大小-XX:MinMetaspaceFreeRatio=40 \    # GC后最小空闲比例-XX:MaxMetaspaceFreeRatio=70 \    # GC后最大空闲比例-XX:+UseAdaptiveGCBoundary \      # 启用自适应GC边界(弹性元空间特性)-jar myapp.jar

弹性元空间的实际应用与性能影响

典型应用场景

弹性元空间特别有利于以下场景：

  1. 应用服务器环境：如Tomcat、WildFly等需要频繁热部署的应用服务器。每次重新部署都会创建新的类加载器并加载新版本的类，弹性元空间能更有效地回收旧版本占用的内存。

  2. 动态语言运行时：Groovy、JRuby等动态语言在JVM上运行时会产生大量临时类，弹性元空间减少这些短期类的内存开销。

  3. 插件化架构：OSGi或类似插件系统频繁加载和卸载模块时，内存回收效率直接影响系统稳定性。

  4. 微服务容器环境：在Kubernetes等容器平台中，高效的内存回收降低整体资源消耗，减少因内存压力导致的容器驱逐。

  5. 测试环境：持续集成测试中频繁启动/停止应用实例，弹性元空间降低内存累积效应。

性能基准测试

SAP团队提供的基准测试显示，在以下场景中弹性元空间表现出显著优势：

  1. 内存占用：在高动态类加载场景下，内存占用减少30-50%。特别是长时间运行的应用，避免了“只增不减”的内存增长模式。

  2. 响应时间：由于减少了内存碎片和更高效的分配策略，类加载时间在极端情况下提升20%以上。

  3. 弹性恢复：模拟内存压力测试显示，弹性元空间能更及时地将内存归还系统，降低整体内存压力。

以下是一个简化的性能对比表：

指标Java 8元空间Java 16弹性元空间改进幅度
内存占用(峰值)450MB320MB-29%
内存占用(稳定状态)380MB210MB-45%
类加载吞吐量1200 ops/s1450 ops/s+21%
内存归还延迟60s+5-10s6-12倍

调优建议与实践

基于弹性元空间特性，推荐以下调优实践：

合理设置上限：虽然弹性元空间表现更好，仍建议设置-XX:MaxMetaspaceSize防止失控。根据应用特点，通常设置为：

  • 普通应用：256MB-512MB

  • 大型应用服务器：1GB-2GB

  • 动态语言环境：可能需要更大

监控关键指标：

  • Metaspace used：实际使用的元空间大小

  • Metaspace committed：JVM向系统申请的内存

  • Metaspace reserved：JVM保留的地址空间

  • Class unloading count：类卸载数量反映动态性

处理内存泄漏：如果元空间持续增长不释放，可能是：

  • 类加载器泄漏(检查自定义加载器生命周期)

  • 反射生成的类/代理类积累(如大量动态代理)

容器环境特别考虑：

# 在容器中建议明确设置内存限制
-XX:MaxMetaspaceSize=500m
# 启用更积极的归还策略
-XX:MetaspaceReclaimPolicy=aggressive
# 考虑cgroup限制
-XX:+UseContainerSupport

诊断工具链：

  • jcmd：基础监控

  • VisualVM：图形化监控

  • JMC(Java Mission Control)：详细分析

  • Native Memory Tracking：深入诊断

技术深度探讨与未来展望

元空间与现代硬件架构

弹性元空间的设计考虑了现代硬件架构的特点：

  1. 大内存系统：随着服务器内存普遍达到数百GB甚至TB级，元空间需要高效管理更大地址空间。弹性分配策略减少TLB(Translation Lookaside Buffer)压力。

  2. NUMA架构：弹性元空间的分配器考虑NUMA节点局部性，尽可能在同一个NUMA节点上分配相关元数据，减少跨节点访问开销。

  3. 持久内存：为未来持久内存(PMEM)支持预留设计空间，可能实现类元数据的快速持久化与恢复。

与其它JVM子系统的协同

弹性元空间与JVM其它子系统深度集成：

垃圾收集器协作：

JIT编译器集成：元空间存储的方法元数据与JIT生成的代码缓存协同定位，减少访问延迟。

类数据共享(CDS)：弹性元空间优化了CDS存档的加载和访问模式，提高启动速度。

未来演进方向

基于当前设计，元空间可能的未来发展方向包括：

  1. 更智能的预取：基于类加载模式预测，预取可能需要的元数据。

  2. 分层存储：对冷/热元数据采用不同存储策略，如将不活跃元数据移至更廉价的存储层。

  3. 机器学习辅助：利用运行时数据训练模型，预测最佳内存分配和归还策略参数。

  4. 容器感知：深度集成容器编排系统，根据容器内存压力动态调整策略。

  5. 持久化支持：实现类元数据的快速保存和恢复，加速应用重启。

结论与建议

通过对JEP 387“弹性元空间”的深度解析，我们可以得出以下关键结论：

  1. 架构进步：弹性元空间代表了JVM内存管理的重大进步，通过弹性块管理、精细化回收等创新解决了长期存在的内存碎片和占用问题。

  2. 实际收益：生产环境验证表明，该技术能显著降低内存占用(特别是动态类加载场景)，提高系统整体稳定性，尤其有利于应用服务器、云原生环境等场景。

  3. 平滑过渡：作为实现细节的改进，弹性元空间完全向后兼容，无需应用代码修改即可获得收益。

对架构师的建议：

  1. 升级策略：对于使用动态类加载的高内存应用，优先考虑升级到Java 16+以获得弹性元空间优势。

  2. 容量规划：即使采用弹性元空间，仍需根据应用特点进行合理的元空间上限规划，特别是容器化部署时。

  3. 监控体系：建立完善的元空间监控，跟踪used/committed比例、类卸载频率等关键指标。

  4. 模式优化：审查应用中的类加载模式，避免不必要的动态类生成，合理设计类加载器层次结构。

  5. 测试验证：在预生产环境充分验证元空间行为，特别是高峰和长时间运行场景。

弹性元空间展现了开源协作的力量，由SAP主导贡献的这一特性将惠及整个Java生态系统。作为架构师，理解其内部机制有助于设计更健壮的系统，并在出现问题时能快速诊断定位。随着Java语言的持续演进，元空间管理仍将是JVM优化的重点领域之一，值得持续关注。
