lwIP学习记录4——裸机移植lwIP工程

1、工程准备

本文参考学习正点原子进行移植学习，并做此记录！

我使用的是STM32F407探索者开发板，HAL库版本是STM32Cube_FW_F4_V1.26.0。

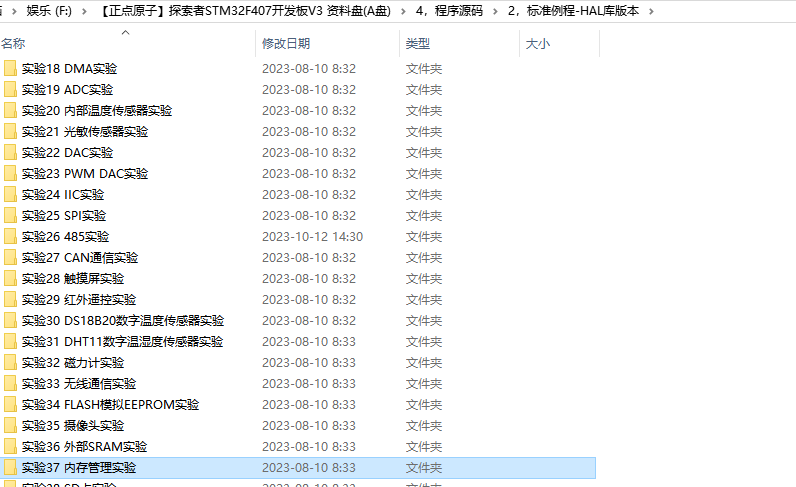

复制例程：实验37 内存管理实验

二、下载LWIP源码包

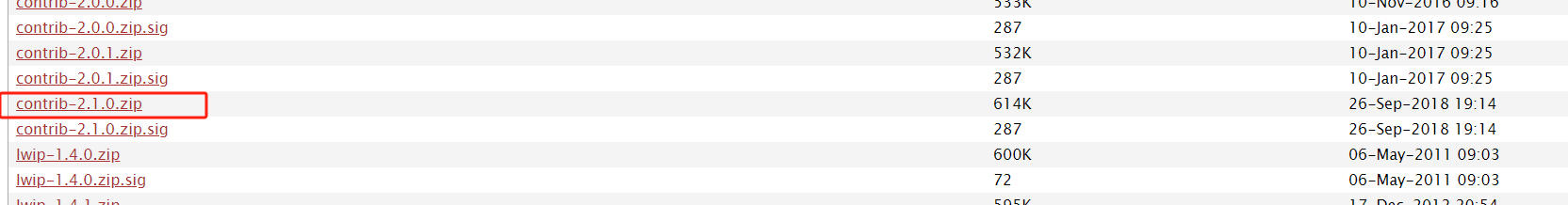

Index of /releases/lwip/http://download.savannah.nongnu.org/releases/lwip/可以通过以上的网址链接，进行lwIP源码包以及contrib包的下载。

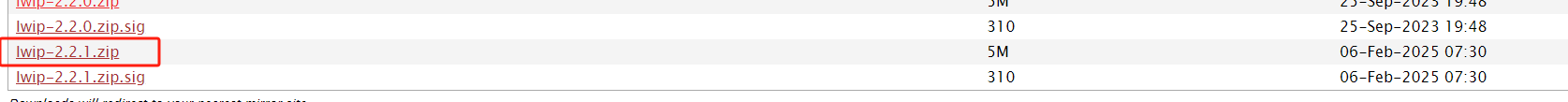

我下载的最新源码包：V2.2.1，而原子使用的是V2.1.3

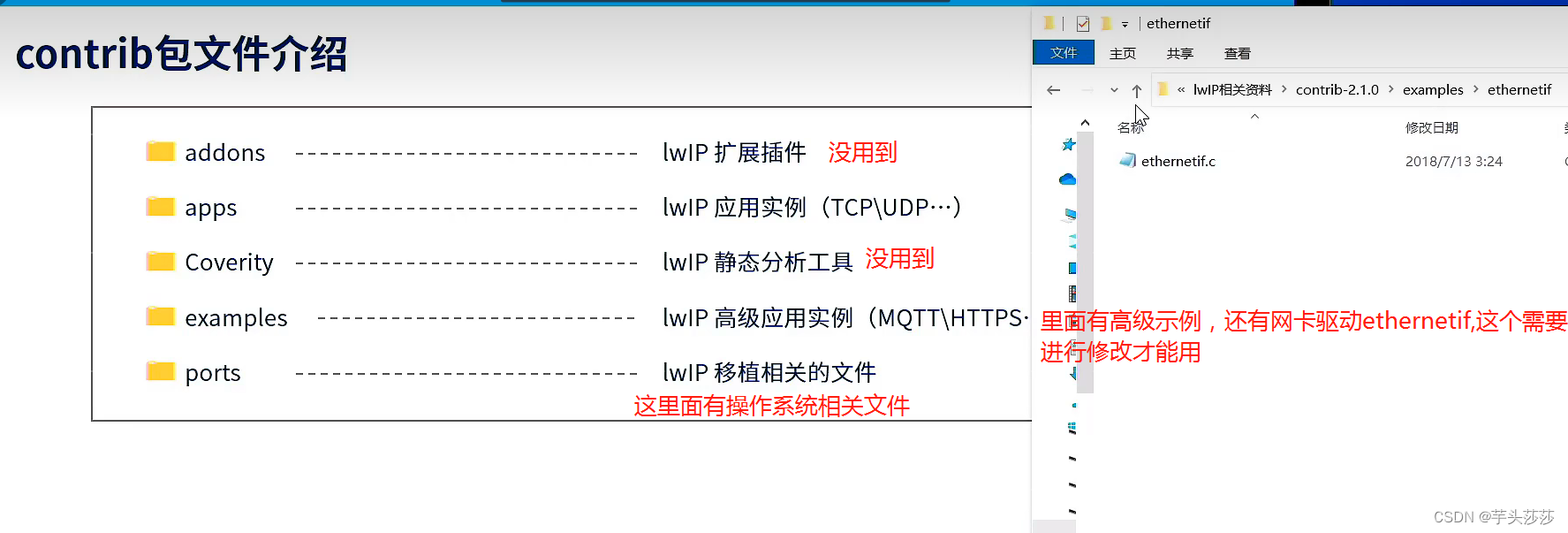

 contrib包文件介绍

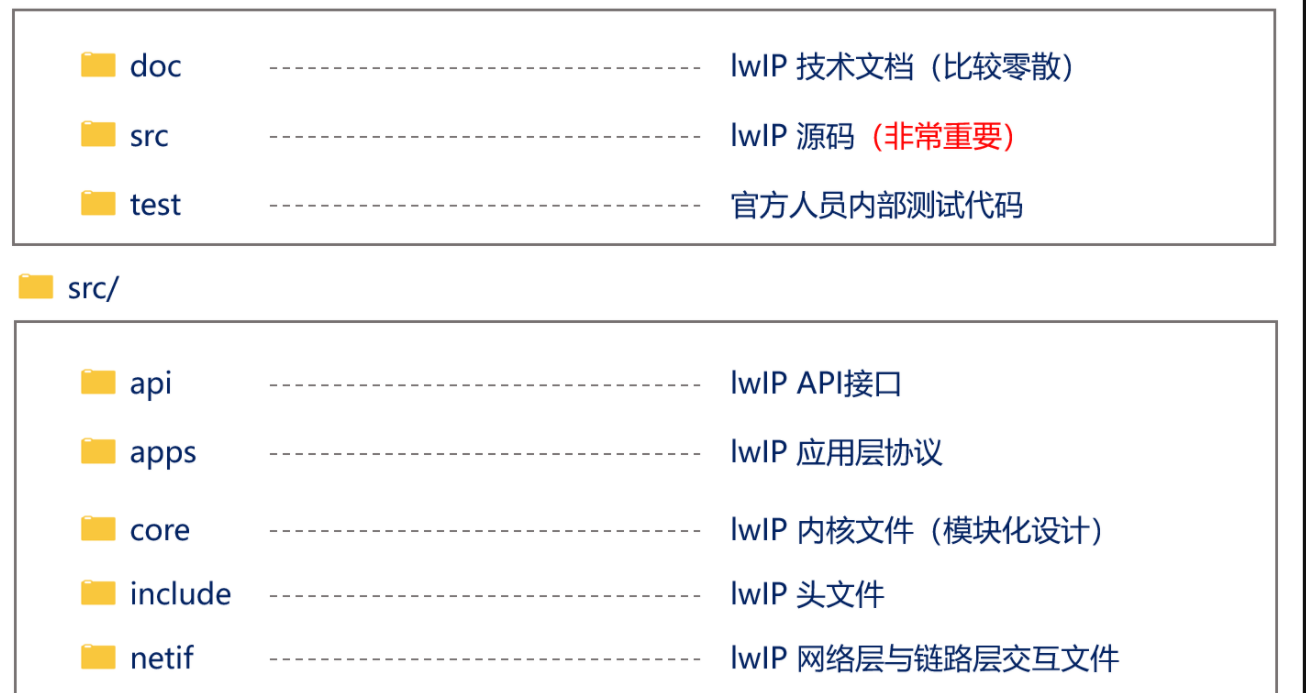

 lwIP源码包文件介绍

源码包主要就是看src文件夹里面的各种文件，实现了对TCP/IP协议的应用层、传输层和网络层的实现

三、移植流程

1、添加lwIP源码添加到工程

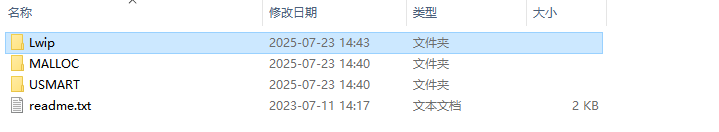

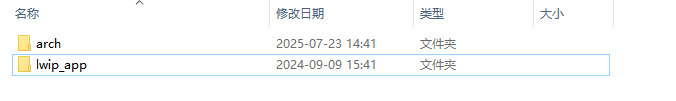

在工程的Middlewares目录下新建lwip，且在lwip下新建arch和lwip_app文件夹；

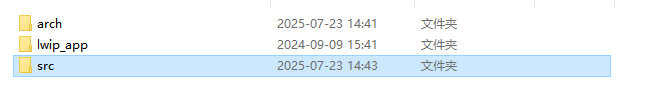

把lwIP源码包下的src文件夹复制到Middlewares\lwip目录下；

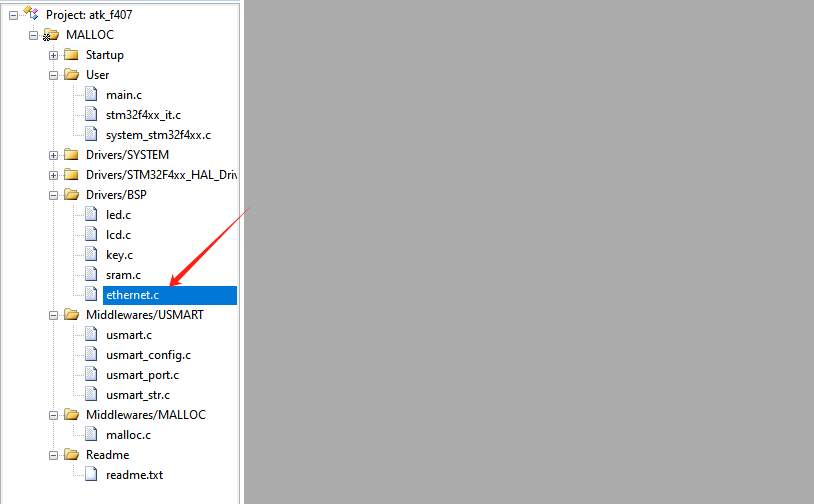

2、添加以太网驱动文件

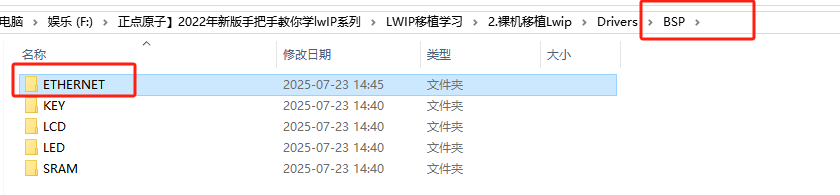

打开原子写好 的lwip例程复制以太网驱动文件，然后粘贴到我们工程的BSP文件夹下（这里很多同学会有疑问，怎么没讲怎么写驱动？确实没有讲，后续只能我们自己研究学习了）

3、打开工程添加网卡与库文件

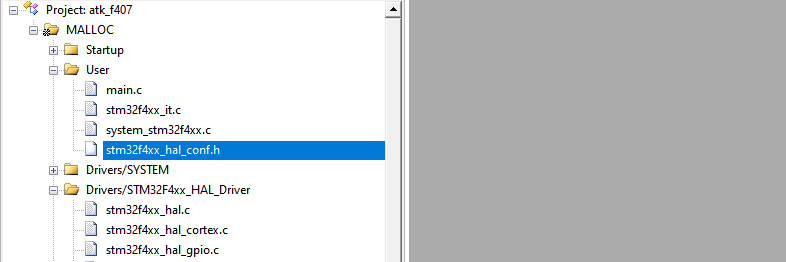

4、添加stm32f4xx_hal_conf.h到USER文件夹下并修改

为什么要修改？是因为原子 的内存实验这个例程没用到以太网功能，所以在库里面删除了以太网 的函数，所以现在要修改

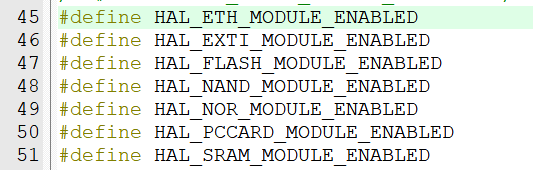

1）以太网宏注释取消

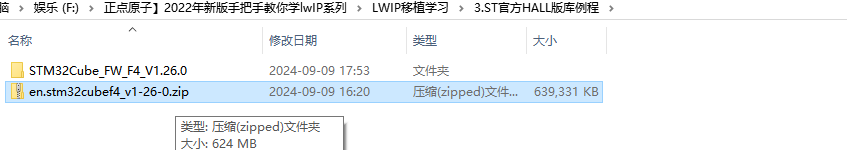

2）下载HALV1.26版本

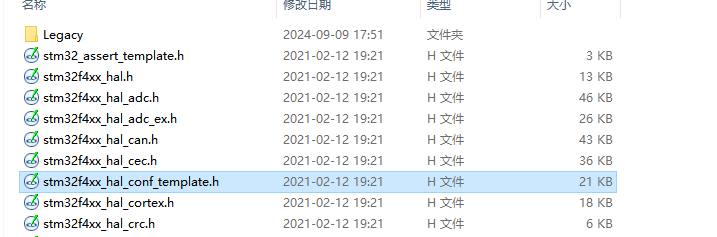

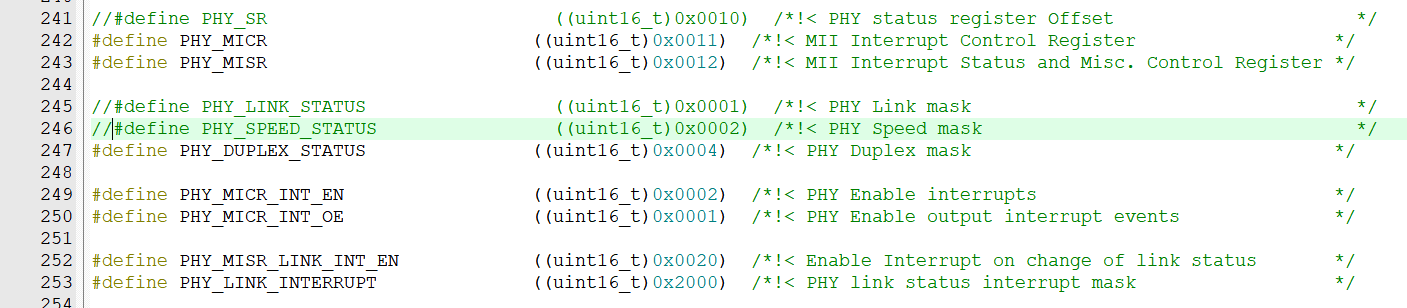

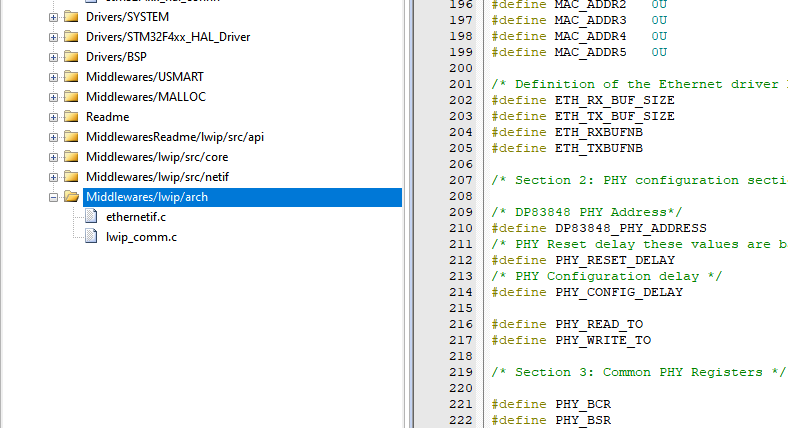

3）打开这个stm32f4xx_hal_conf_template.h文件，找到以太网相关的配置

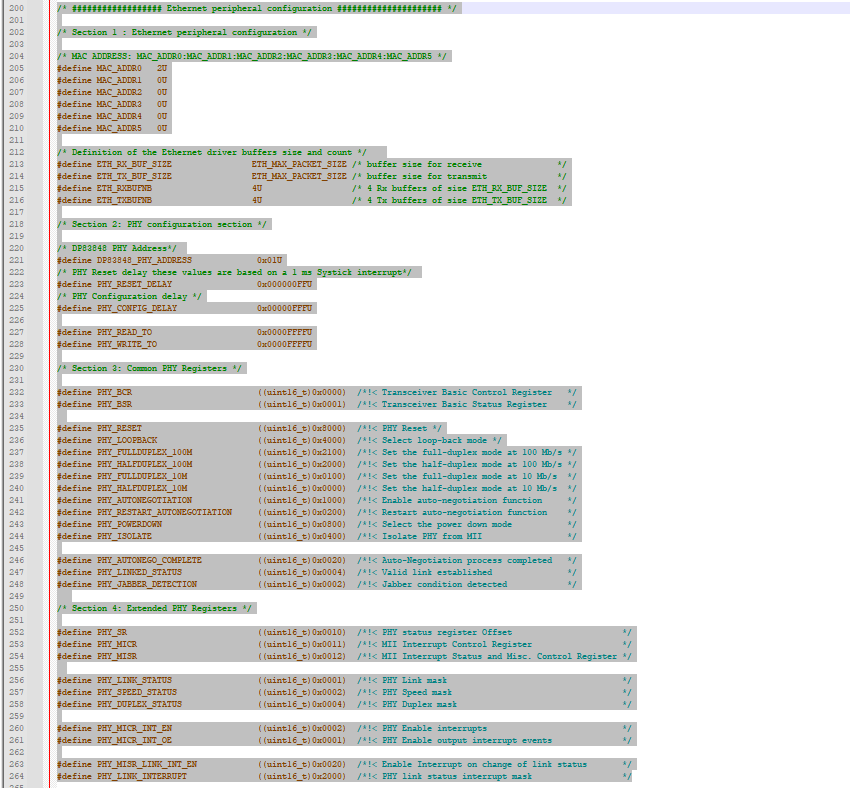

复制200-264行代码

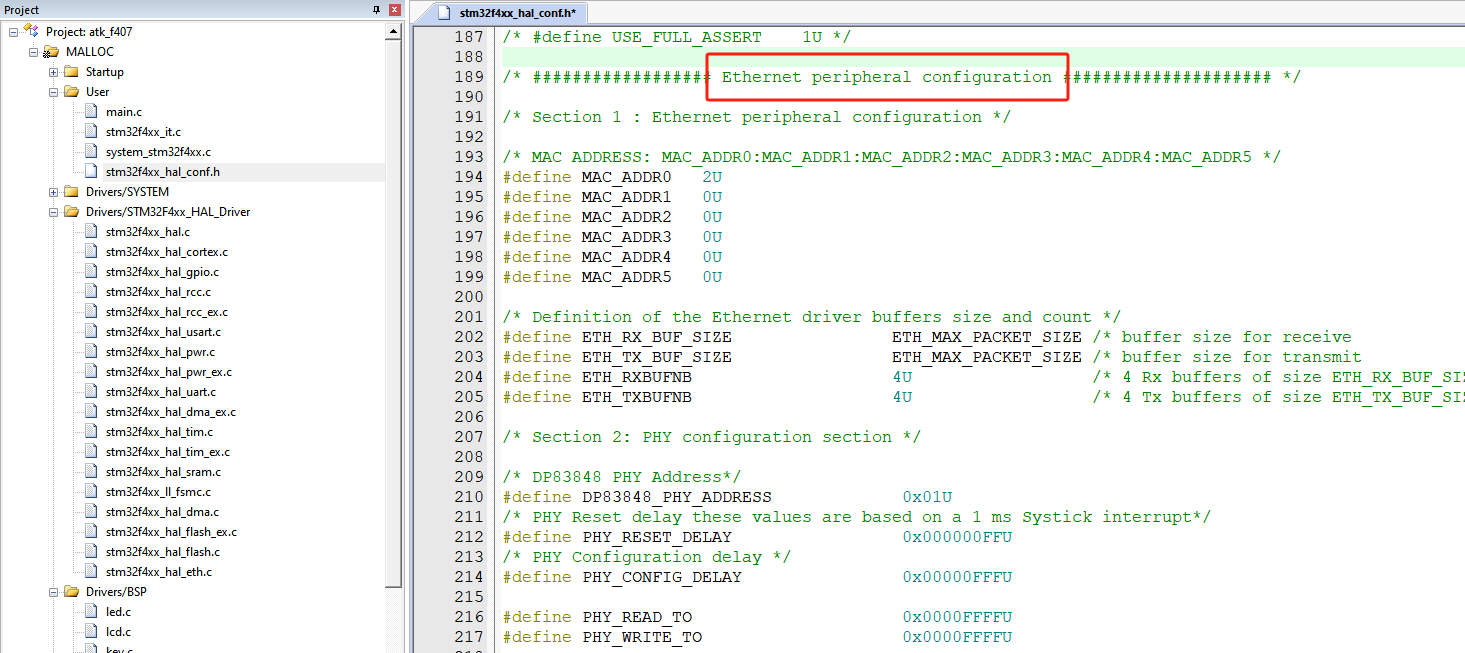

粘贴到工程的conf.h的188行

 5、工程添加lwip分组文件

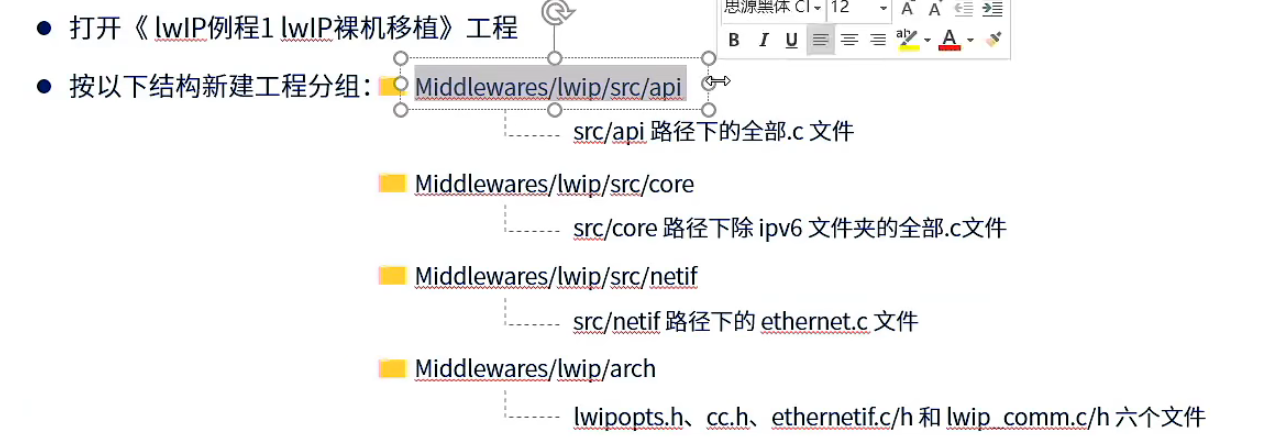

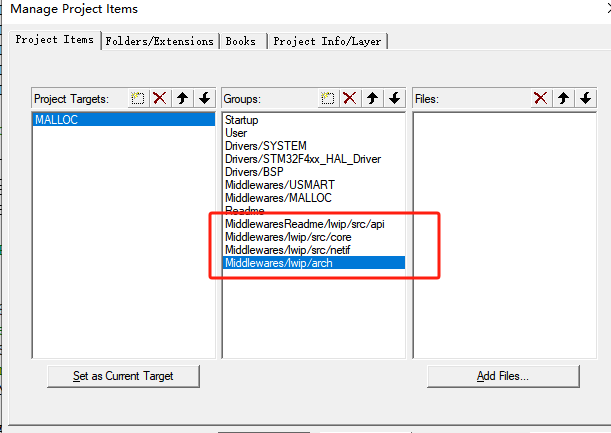

1）添加分组

2）往分组添加文件

添加到arch文件时候，需要找寻其他文件来添加，如下图

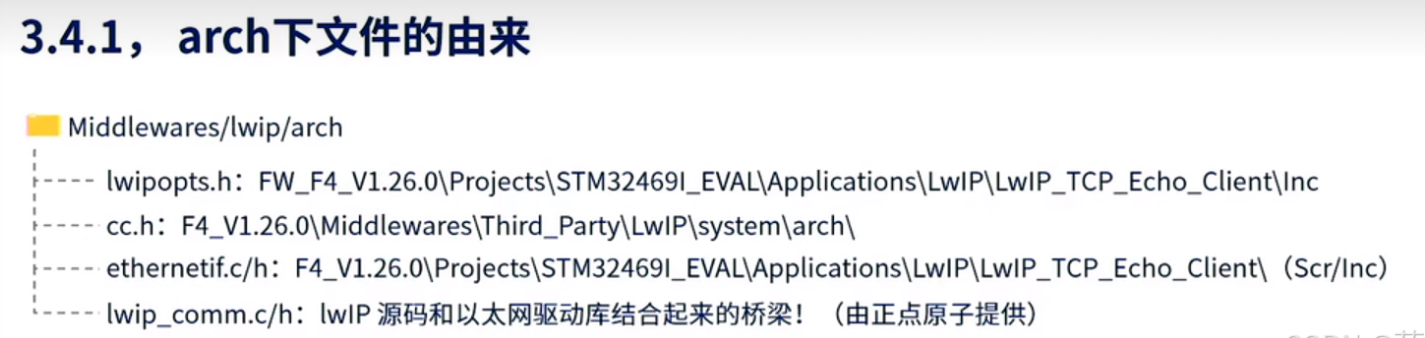

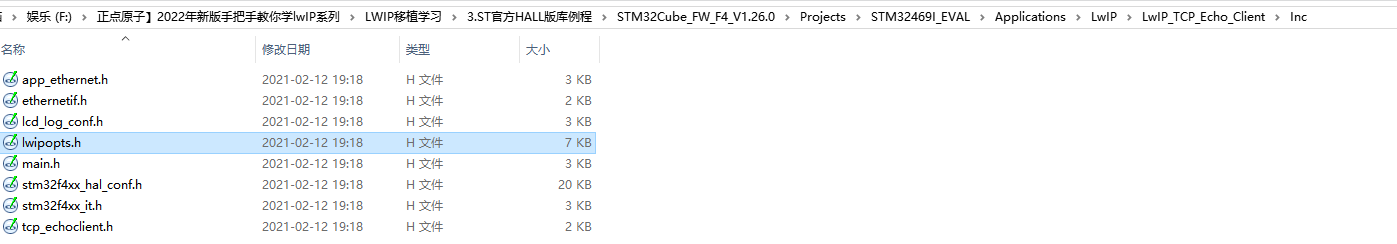

lwipopts.h:这个文件是配置网络层的内存空间大小，我们参考ST的lwip历程把它复制过来

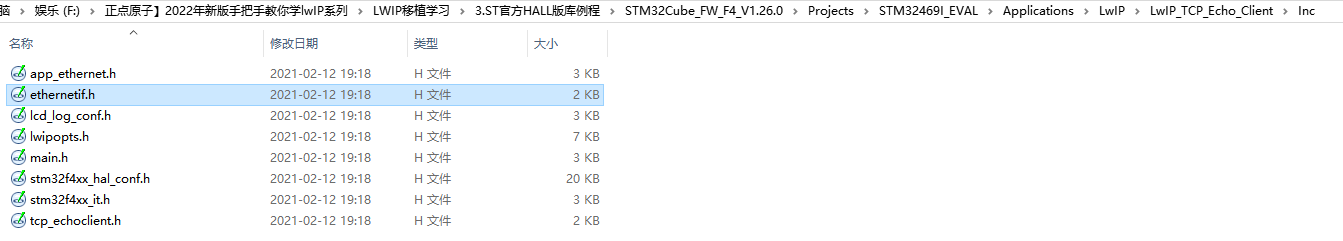

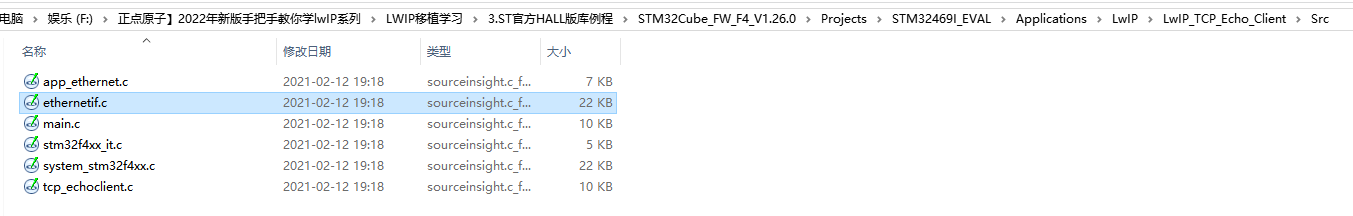

etherneif.c与etherneif.h ，我们参考ST的lwip历程把它复制过来

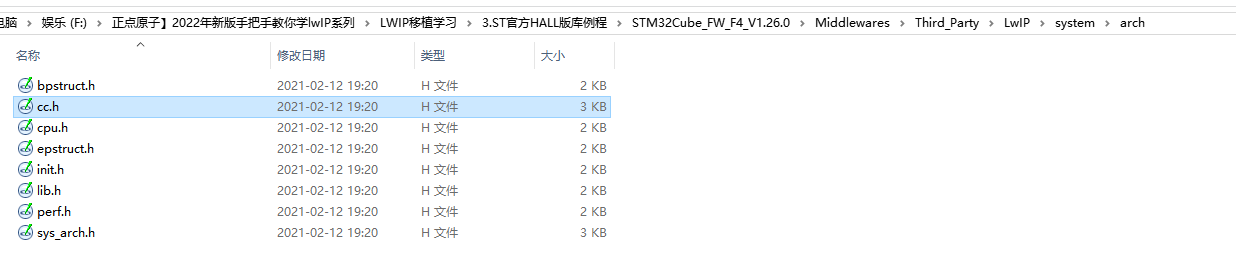

cc.h

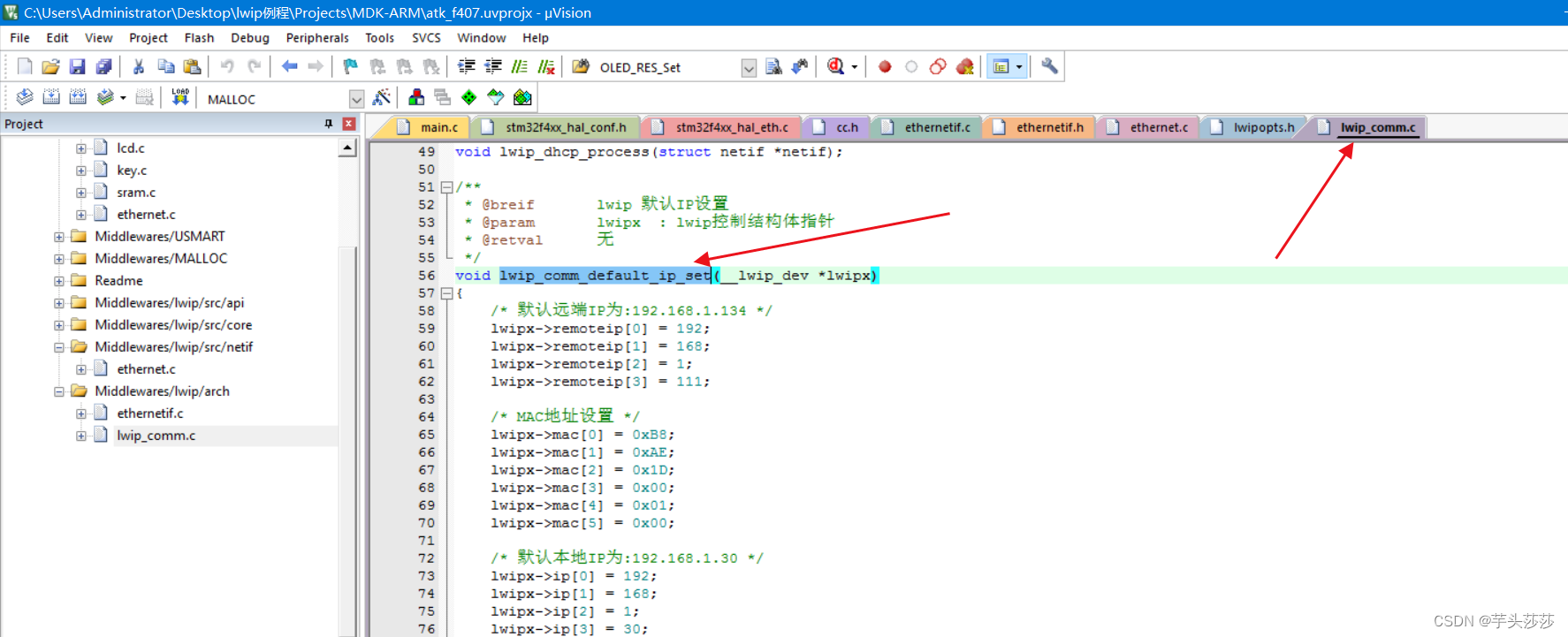

lwip_comm.c与lwip_comm.h从原子例程复制过来，后续在研究如何写

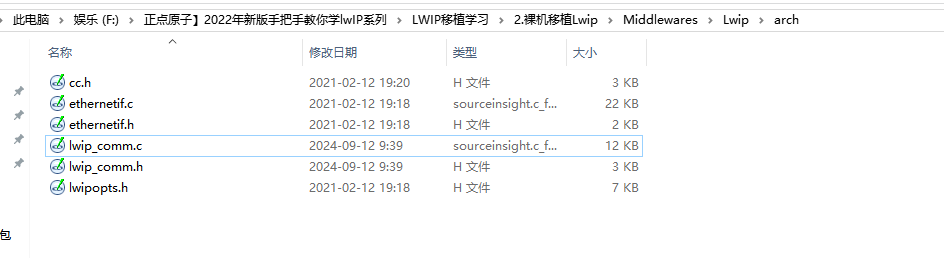

最后复制完，如下图

6、arch添加刚才复制的所有.c文件添加进来

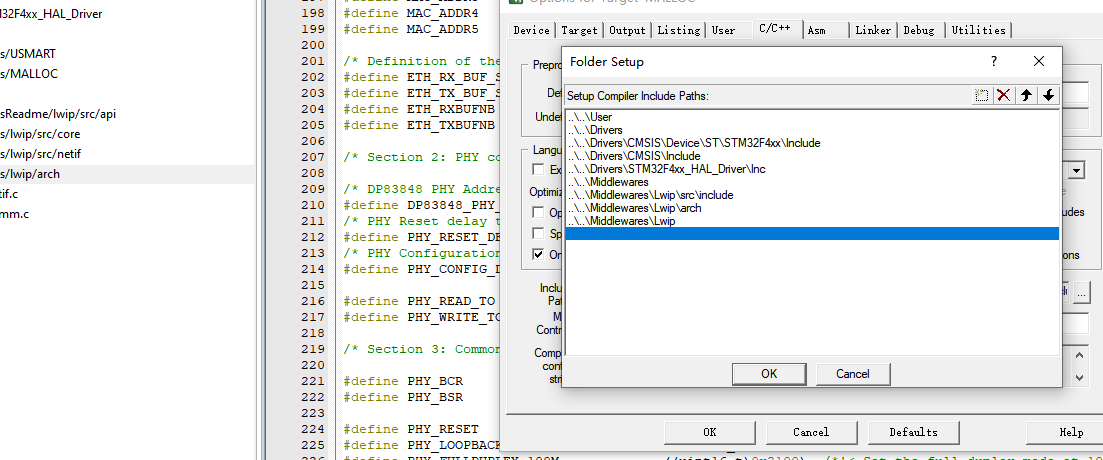

7、添加lwip头文件路经

8、编译工程，然后修改配置文件

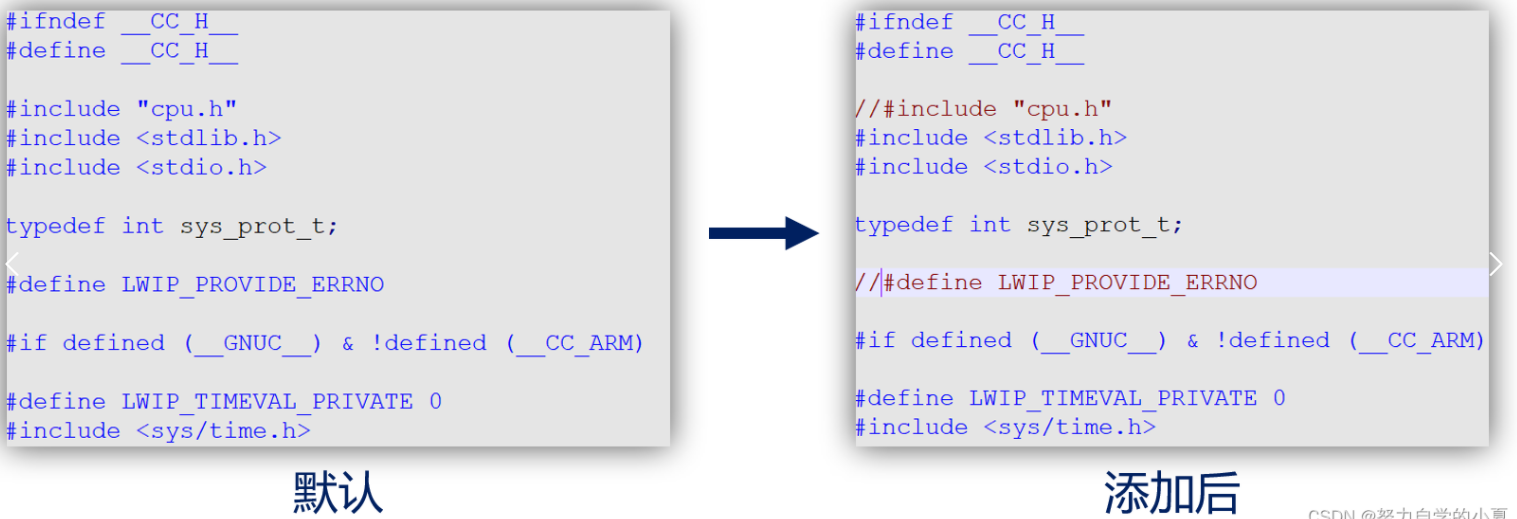

1）修改cc.h：配置lwIP数据类型；

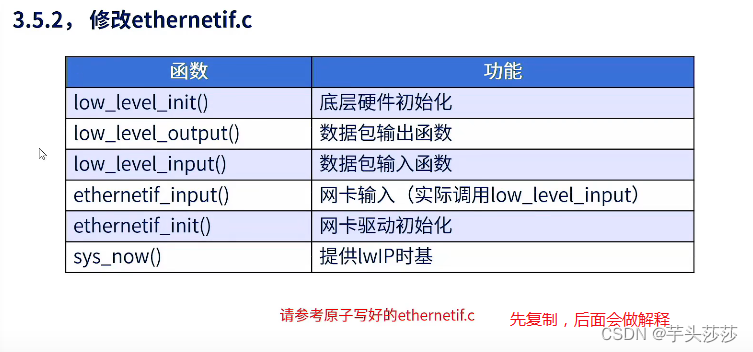

2）修改ethernetif.c：以太网网卡驱动文件；

直接复制例程中写好的就行，不用对原理深究，之后会逐一学习；

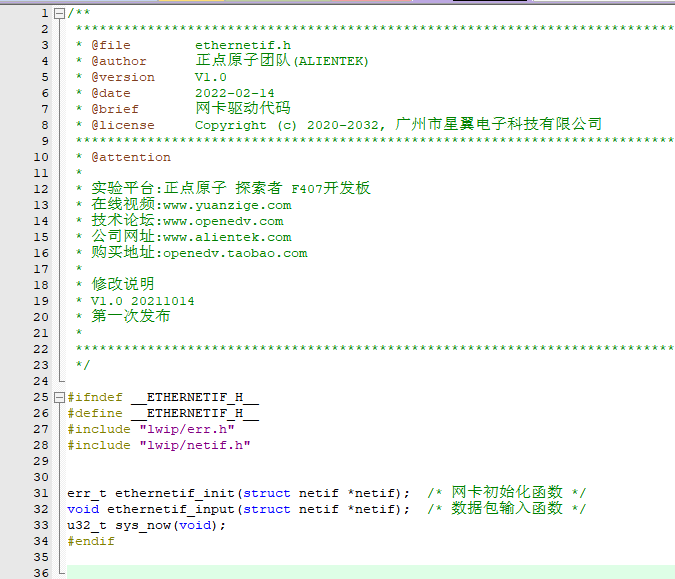

3）修改ethernetif.h：给外部文件一个使用接口；

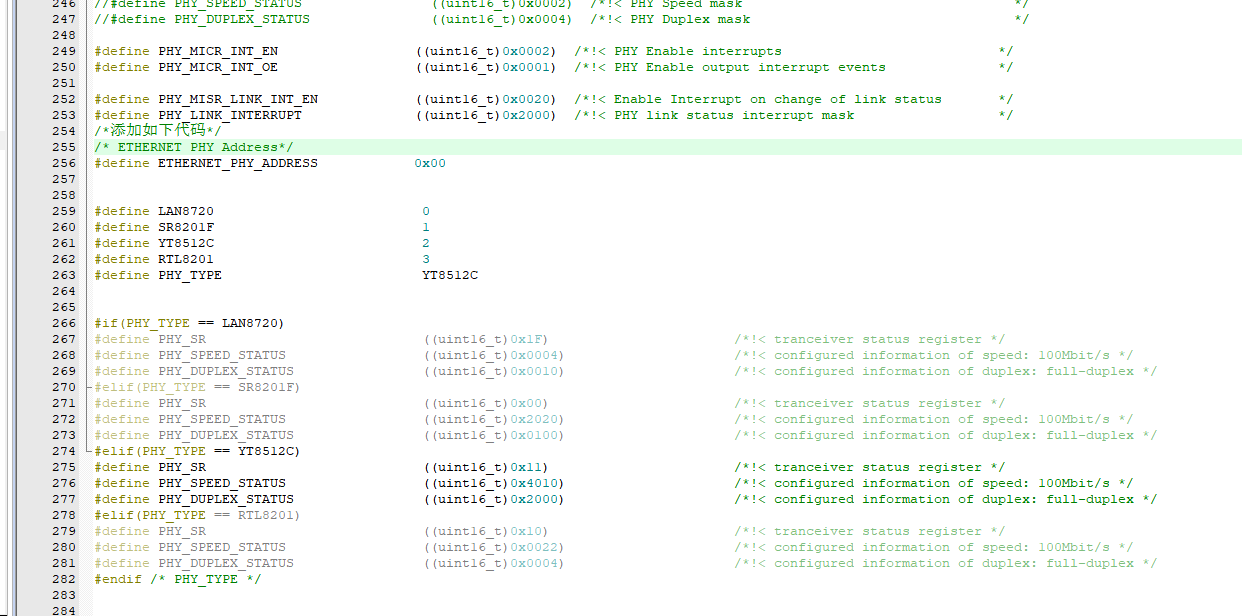

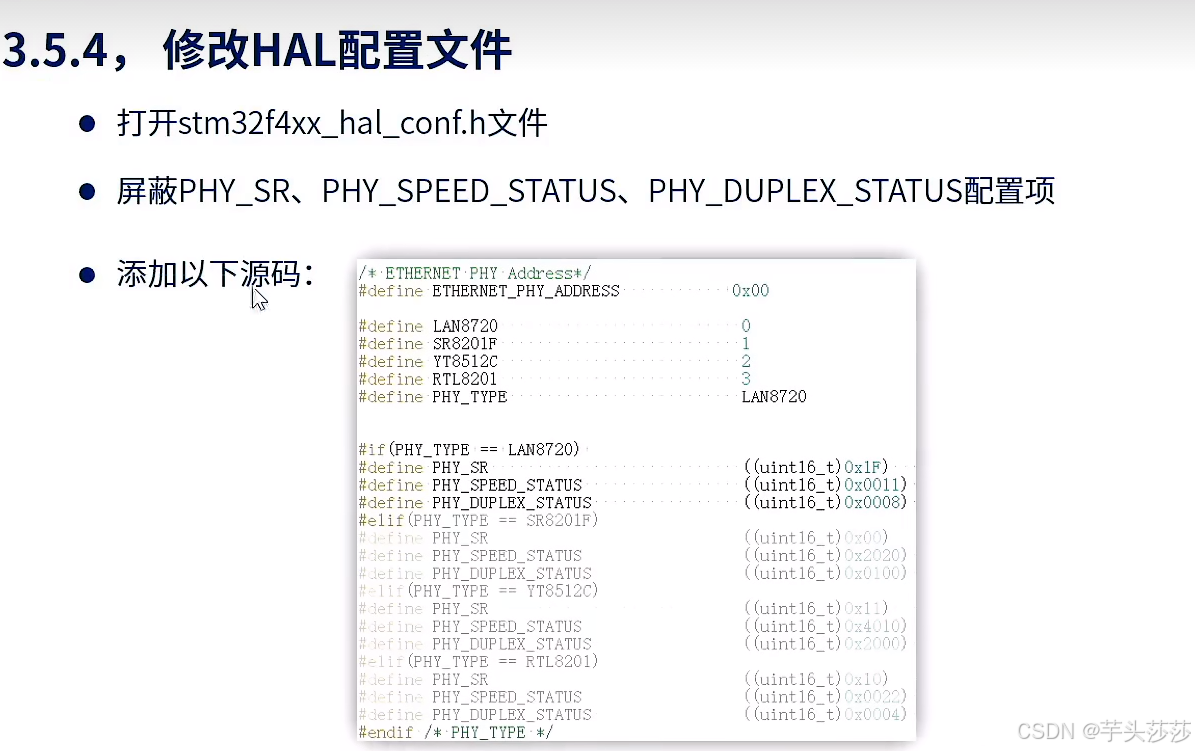

4）修改HAL配置文件：兼容四款PHY芯片。

先屏蔽

后添加

这个主要是为了兼容四款PHY芯片，价格一个ifdef的宏定义，来选择具体的PHY芯片。

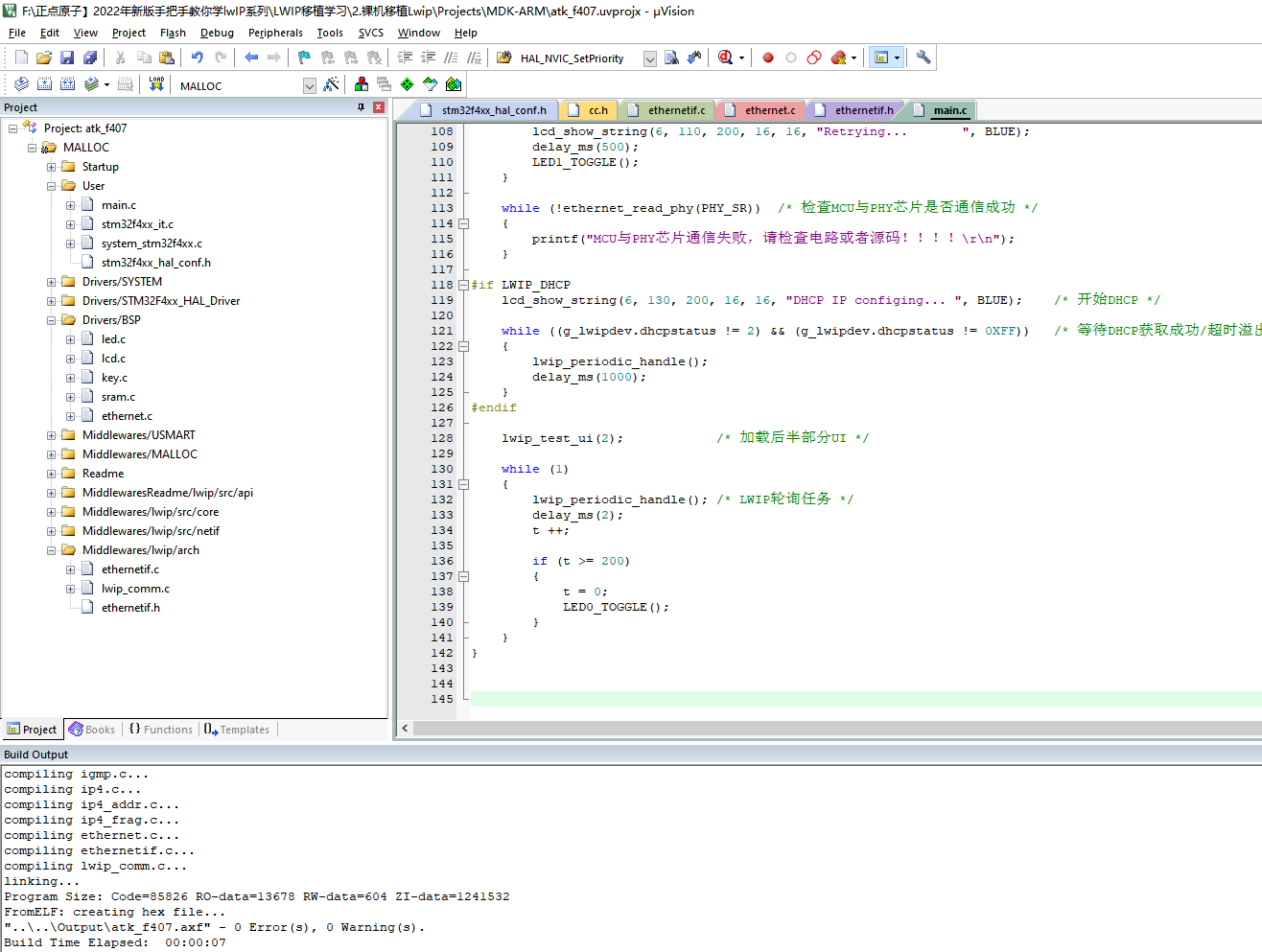

8、 主函数修改代码，复制例程的主函数代码过来

编译无错误

9、注意事项

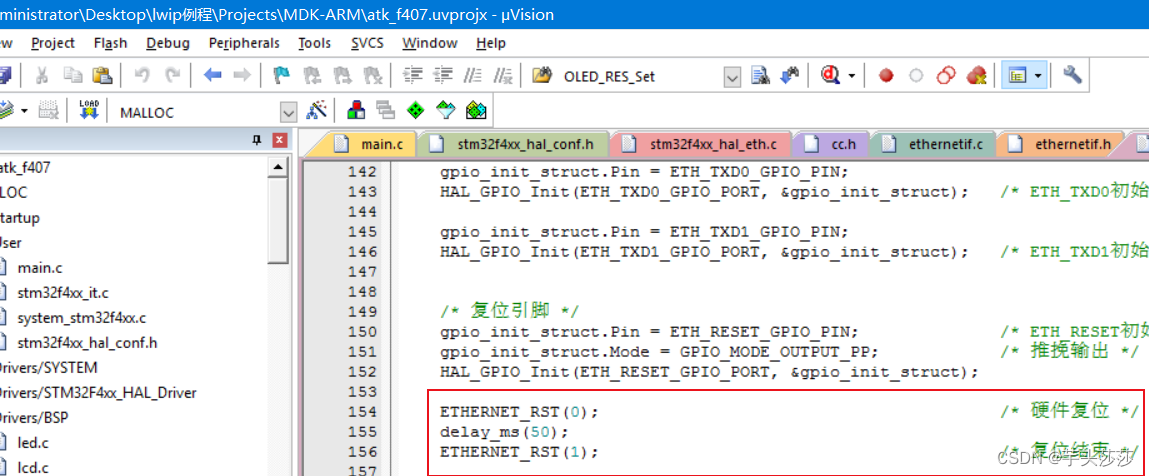

1）如果网络的灯不闪烁，可能没做硬件的复位

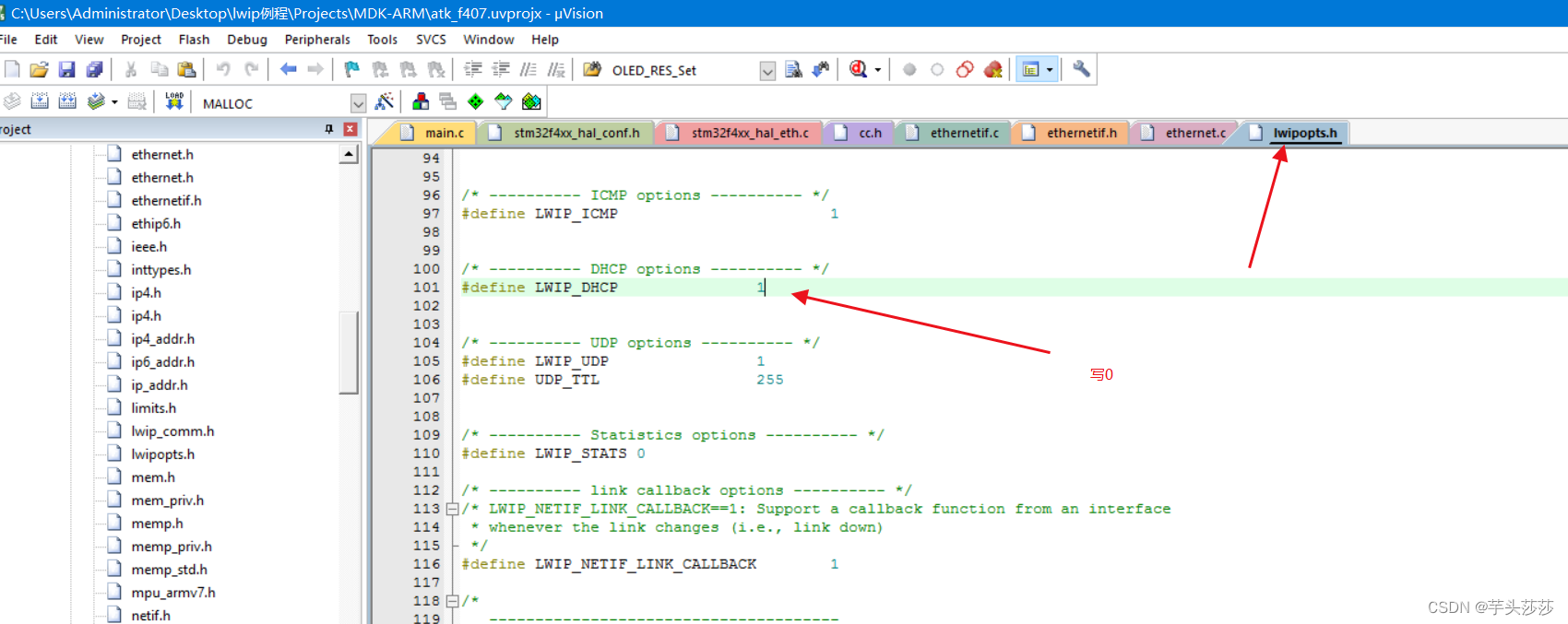

2）如果不使用DHCP请求，就把他写0

然后我们在这里设置IP等等

 3）测试,电脑ping一下开发板的IP地址，看通不通

4)开发板不同区别在与PHY芯片不同，或者RMII引脚不同、或者MAC地址不同，裸机移植到这里完成。
