OSPF多区域配置与原理

OSPF多区域的基本概念

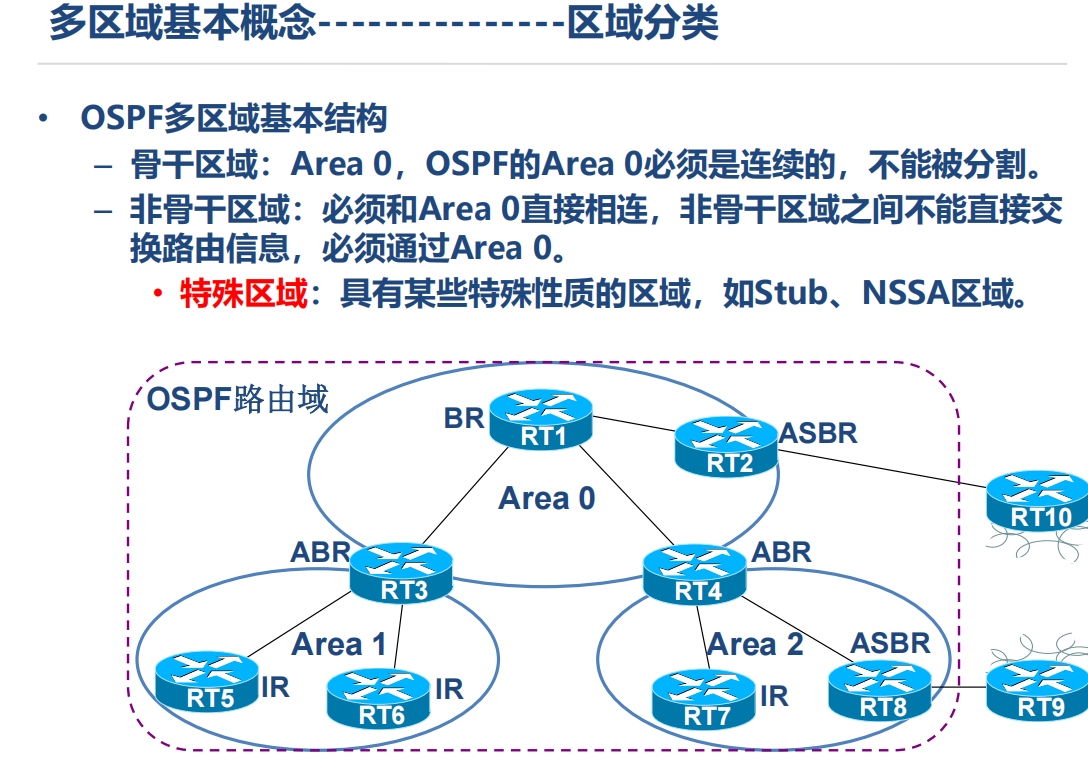

OSPF（Open Shortest Path First）通过划分多区域（Multi-Area）实现层次化网络设计，减少路由表规模并提高收敛速度。骨干区域（Area 0）必须与其他非骨干区域直接相连，非骨干区域间通信需通过骨干区域中转。

区域类型及作用

• 骨干区域（Area 0）：核心区域，所有非骨干区域必须与之相连。

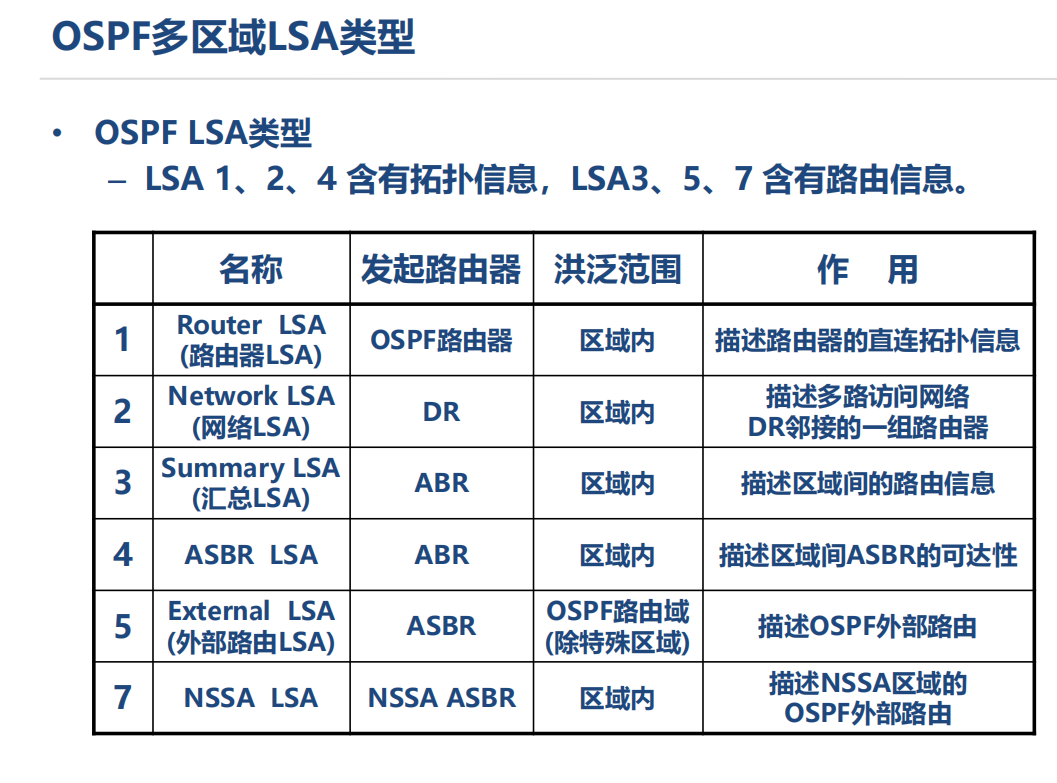

• 非骨干区域：包括标准区域、存根区域（Stub）、完全存根区域（Totally Stubby）和NSSA（Not-So-Stubby Area）。存根区域禁止外部路由（Type 5 LSA），完全存根区域进一步禁止区域间路由（Type 3 LSA）。

多区域配置步骤

1. 启用OSPF进程并定义Router ID

   router ospf 1
   router-id 1.1.1.1


2. 配置区域及接口

   network 192.168.1.0 0.0.0.255 area 0
   network 10.1.1.0 0.0.0.255 area 1


3. 配置存根区域（可选）

   area 1 stub


4. 配置完全存根区域（可选）

   area 1 stub no-summary


5. 配置NSSA区域（可选）

   area 2 nssa


验证与排查

• 查看OSPF邻居状态

  show ip ospf neighbor


• 检查链路状态数据库

  show ip ospf database


• 验证路由表

  show ip route ospf


设计注意事项

• 所有非骨干区域必须与Area 0直连，若无法直连需配置虚链路（Virtual Link），但应尽量避免。
• 区域划分应考虑物理拓扑和流量模式，减少区域间LSA泛洪。
• 存根区域适合末节网络，如分支机构仅需默认路由访问外部。
