【网络编程】网络传输-protobuf

一、protobuf介绍

1.1 protobuf 是什么？

• Protocol Buffers (Protobuf) 是 Google 开发的一种高效、跨语言的序列化机制，用于结构化数据的编解码。它通过定义数据结构（.proto 文件），生成对应语言的代码，实现高效的数据传输和存储。

• google 提供了多种语言的实现：java、c#、c++、go 和 python 等，每一种实现都包含了相应语言的编译器以及库文件

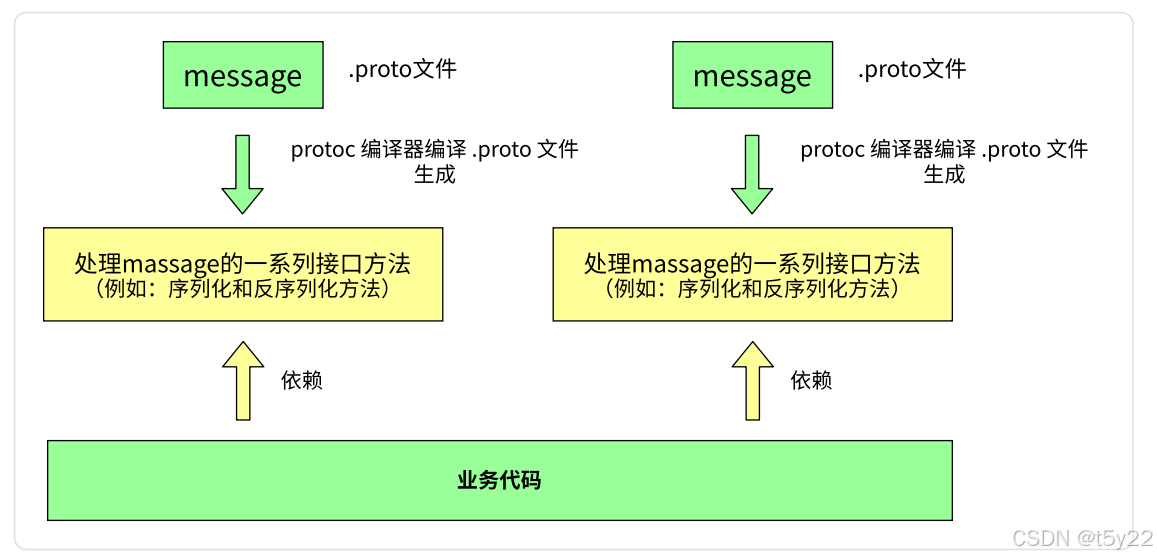

1.2 protobuf 工作原理

1.2.1 定义数据结构文件(.proto文件)

使用 .proto 文件定义消息结构，语法类似C语言，每个数据类型由message组成，比如C++语言有如下结构体：

struct node{int a;std::string b;std::string c;
};

那么对应的.proto文件的写法如下，有以下几点规则：

1. 每个类型成员后面需要添加上=，并且标注上编号，编号必须从1开始，不能重复
2. 每个成员最后以;结尾

message{int32 a = 1;bytes b = 2;bytes c = 2;
}

.proto文件还需要在文件的开头添加上protobuf的版本号，protobuf3的版本声明如下：

syntax = "proto3"

一个简单的.proto完整如下

syntax = "proto3"message{int32 a = 1;bytes b = 2;bytes c = 2;
}

protobuf中的数据类型对应C++的数据类型对照表如下：

Protobuf 类型	C++ 类型	备注
double	double	64位浮点数
float	float	32位浮点数
int32	int	32位整数
int64	long	64位整数
uint32	unsigned int	32位无符号整数
uint64	unsigned long	64位无符号整数
sint32	signed int	32位整数，处理负数效率比int32更高
sint64	signed long	64位整数，处理负数效率比int64更高
fixed32	unsigned int(32位)	总是4个字节。如果数值总是比总是比228大的话，这个类型会比uint32高效。
fixed64	unsigned long(64位)	总是8个字节。如果数值总是比总是比256大的话，这个类型会比uint64高效。
sfixed32	int (32位)	总是4个字节
sfixed64	long (64位)	总是8个字节
bool	bool	布尔类型
string	string	一个字符串必须是UTF-8编码或者7-bit ASCII编码的文本
bytes	string	处理多字节的语言字符、如中文, 建议protobuf中字符型类型使用 bytes
enum	enum	枚举
message	object of class	自定义的消息类型

1.2.2 protobuf 命令行

完成了.proto文件的编写，我们可以使用protoc可执行文件执行命令来生成.h和.cc文件了，用于我们后续的序列化和反序列化：

假设我们当前路径下有上述的node.proto文件，下述命令用于在当前路径下生成对应的cpp文件：

• protoc为可执行程序，是我们编译protobuf库生成的，添加运行库到环境变量中

• -I后面添加.proto文件所在路径，当前路径即为.，然后空格，添加文件的名称，这里是node.proto，

• --cpp_out表示输出的文件为C++编程语言，后面加上生成文件的路径，这里是生成到当前路径下，因此之间使用.即可

protoc -I . node.proto --cpp_out=.

1.2.3 使用生成的文件

使用命令行生成文件后，会有node.pb.h和node.pb.cc文件，使用其提供的接口就可以完成序列化反序列化了

二、protobuf的配置

我们这里介绍在ubuntu下配置protobuf3.20版本

1. 在github上下载protobuf的源码，下载链接：https://github.com/protocolbuffers/protobuf/releases/tag/v3.20.0

2. 解压源码压缩包，进入到对应的目录，执行configure命令检查配置环境

cd protobuf-cpp-3.20.0/protobuf-3.20.0
./configure

3. 编译、安装，安装后的动态库在/usr/local/lib

make -j4 && sudo make install

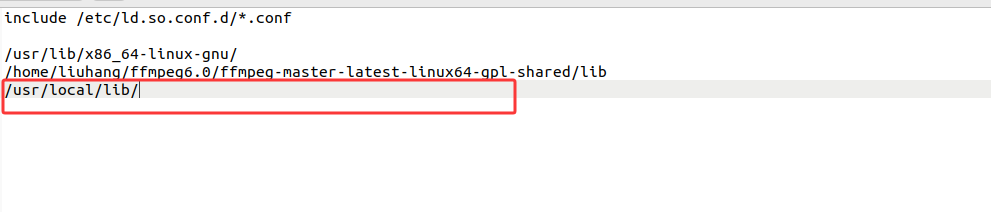

4. 添加环境变量，将libprotobuf.so动态库添加到/etc/ld.so.conf配置文件

sudo gedit /etc/ld.so.conf

5. 更新配置文件

sudo ldconfig

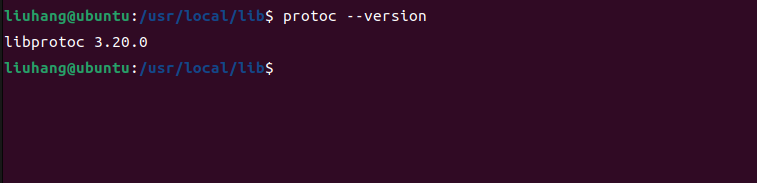

6. 查看protoc可执行程序是否配置完成，查看对应的版本

protoc --verison

三、使用protobuf

3.1 简单使用protobuf

3.1.1 编写.proto文件

假设我们C++需要传输如下的数据

struct login_msg{std::string user;std::string password;
};

我们可以这样写login.proto文件

syntax = "proto3";message login_msg{bytes user = 1;bytes password = 2;
}

3.1.2 生成*.pb.h和*.pb.cc文件

使用命令行生成对应的login.pb.h和login.pb.cc文件

protoc -I . login.proto --cpp_out=./protobuf/

3.1.3 序列化数据

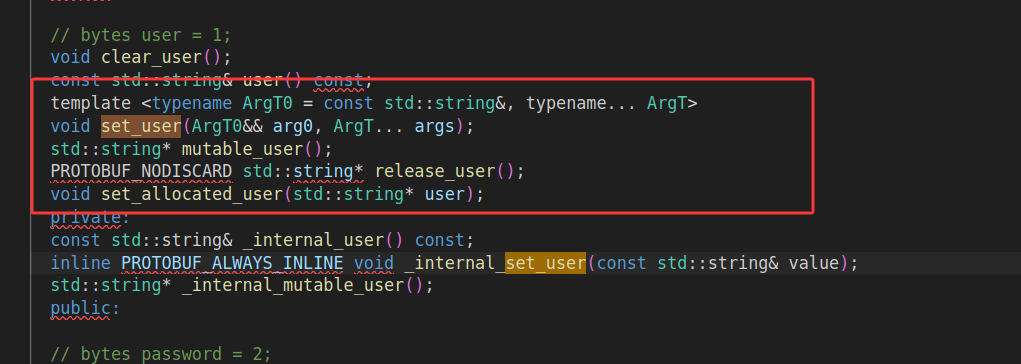

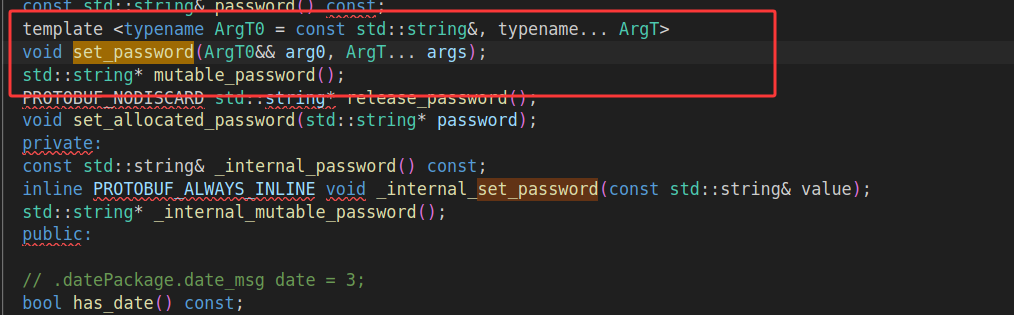

查看生成的.h文件，可以看到有set_user的接口，以及set_password接口，这些是用于对login_msg类的赋值接口

因此，我们可以这样赋值：

#include"protobuf/login.pb.h"//初始化
login_msg loginMsg;
loginMsg.set_user("Antonio");
loginMsg.set_password("xx123456");

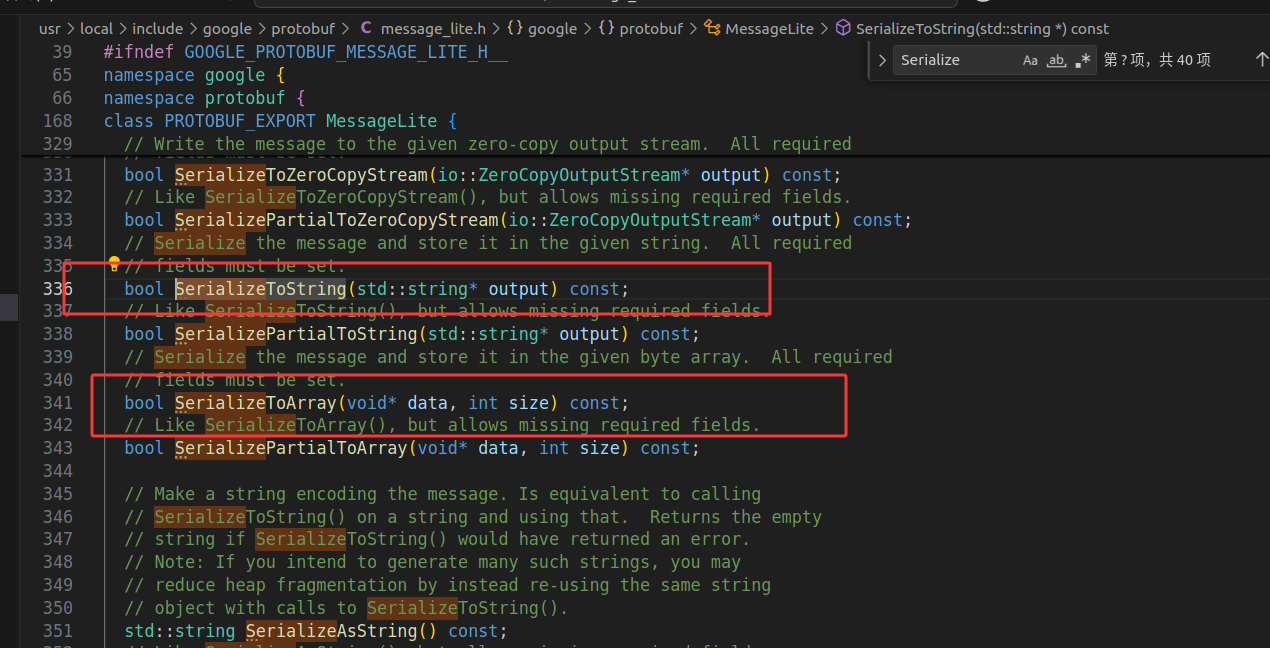

• 观察login.pb.h文件，内部有很多序列化的成员函数，比如SerializeToString()序列化为字符串，SerializeToArray序列化为数组、SerializeToIstream序列化到磁盘等等

• 这些函数接口不再我们生成的login.pb.cc文件中，而在我们编译生成的google/protobuf/message_lite头文件中，具体实现在libprotobuf.so动态库中，因此我们最后编译需要链接这个库

赋值后的login_msg类就可以通过提供的Serialize*()接口实现序列化了，比如序列化为字符串：

//序列化
void serializeProtobuf(login_msg* pLoginMsg,std::string& serializedMsg){pLoginMsg->SerializeToString(&serializedMsg);
}

3.1.3 反序列化

序列化后的数据为二进制数据，无法直接读取，可以使用protobuf提供的反序列化接口来实现结构体成员的读取：

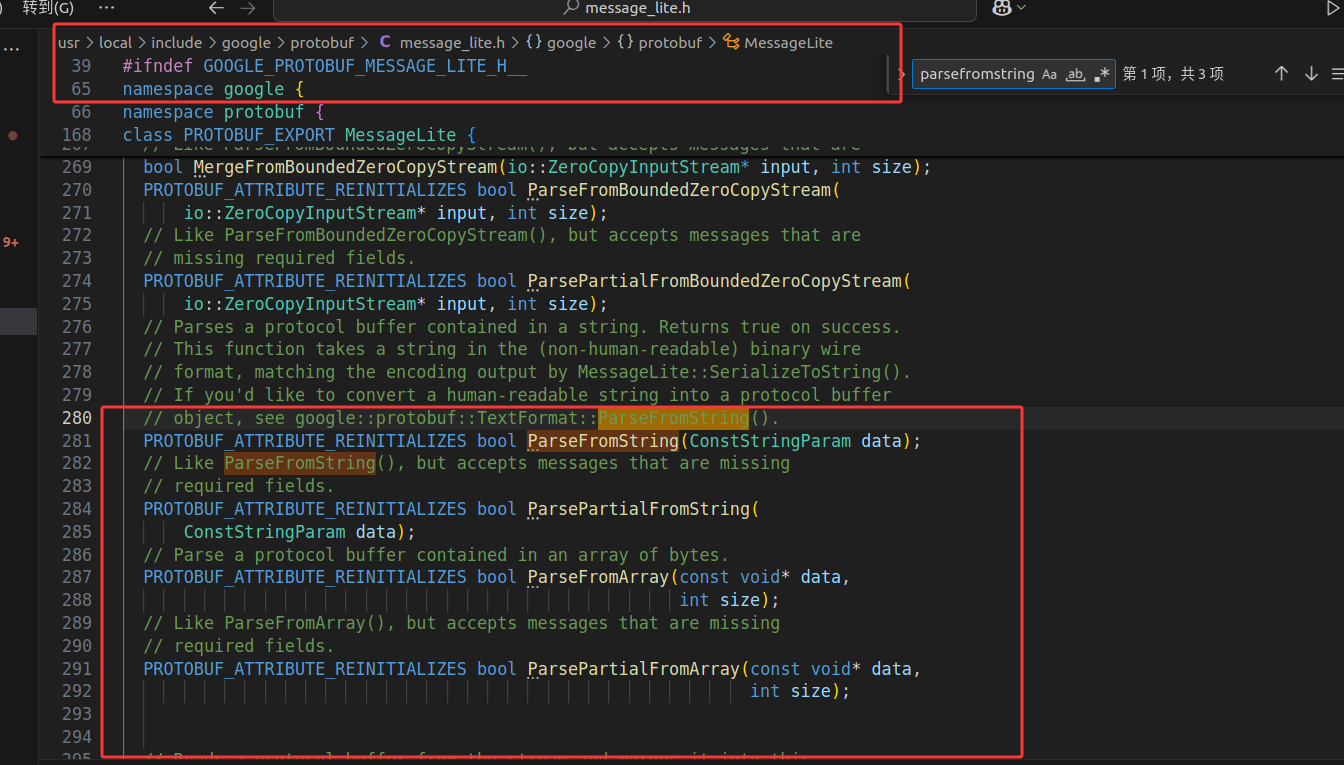

• 同样是在google/protobuf/message_lite头文件定义，并且和序列化呼应，提供ParseFromString、ParseFromArray等接口来反序列化

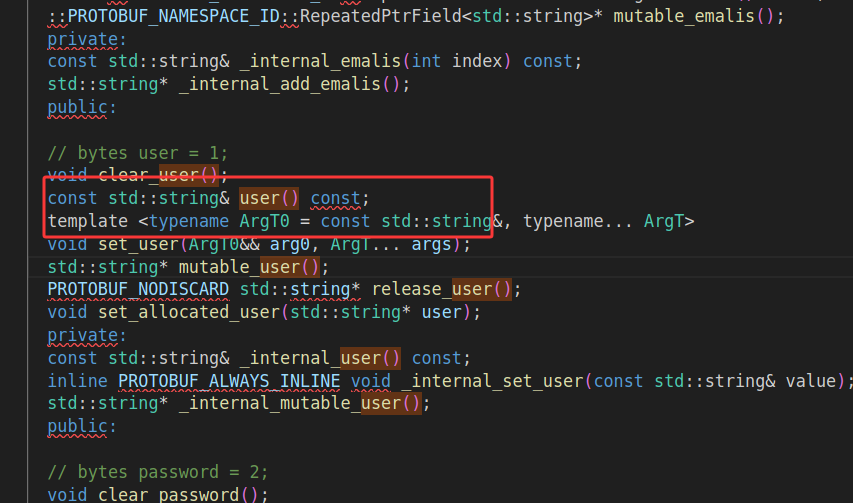

• 反序列化后的数据存储在调用成员函数的类内，通过调用成员函数来获取反序列化后的值，比如在login.pb.cc的user字段有user()成员函数来获取对应的值

3.1.4 测试结果

完整的序列化、非序列化的测试代码如下

#include"protobuf/login.pb.h"
#include<iostream>//序列化
void serializeProtobuf(loginPackage::login_msg* pLoginMsg,std::string& serializedMsg){pLoginMsg->SerializeToString(&serializedMsg);std::cout << "===== serialize =====" << std::endl;std::cout << pLoginMsg->DebugString() << std::endl;
}//反序列化
void deserializeProtobuf(loginPackage::login_msg*pLoginMsg,std::string& serializedMsg){pLoginMsg->ParseFromString(serializedMsg);
}int main(){//初始化login_msg loginMsg;loginMsg.set_user("Antonio");loginMsg.set_password("xx123456");    //序列化std::string loginByteStream;serializeProtobuf(&loginMsg,loginByteStream);//反序列化login_msg parsedLoginMsg;deserializeProtobuf(&parsedLoginMsg,loginByteStream);//获取结果printResult(&parsedLoginMsg);return 0;
}

编译的时候需要添加动态库protobuf

g++ main.cpp protobuf/login.pb.cc -o protobuf-test -lprotobuf
./protobuf-test

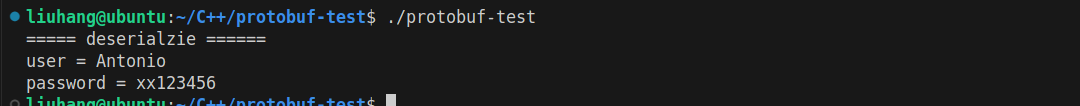

测试的结果如下：

3.2 嵌套message

3.2.1 编写.proto文件

在C++我们假设有这样的结构体嵌套数据：

struct date_msg{int year;int month;int day;
};struct login_msg{std::string user;std::string password;date_msg date;
};

我们在.proto文件中可以对照着这样写：

syntax = "proto3";message date_msg{int32 year = 1;int32 month = 2;int32 day = 3;
}message login_msg{bytes user = 1;bytes password = 2;date_msg date = 3;
}

也可以分开写，类似C++中将不同的结构体分开在不同的.h头文件，然后包含一样，不过这里的.proto文件使用的import关键字

1. date.proto文件如下，编写关于日期的一些数据信息

syntax = "proto3";message date_msg{int32 year = 1;int32 month = 2;int32 day = 3;
}

2. login.proto文件如下，引用date.proto文件

syntax = "proto3";import "date.proto";message login_msg{bytes user = 1;bytes password = 2;date_msg date = 3;
}

3.2.2 生成*.pb.h和*.pb.cc文件

分两个.proto文件，使用命令行生成的是对应的两套文件，新增date.pb.h和date.pb.cc文件

protoc -I . date.proto  login.proto --cpp_out=./protobuf

编译的时候也需要多编译一个文件

g++ main.cpp protobuf/login.pb.cc protobuf/date.pb.cc -o protobuf-test -lprotobuf

3.2.3 序列化数据

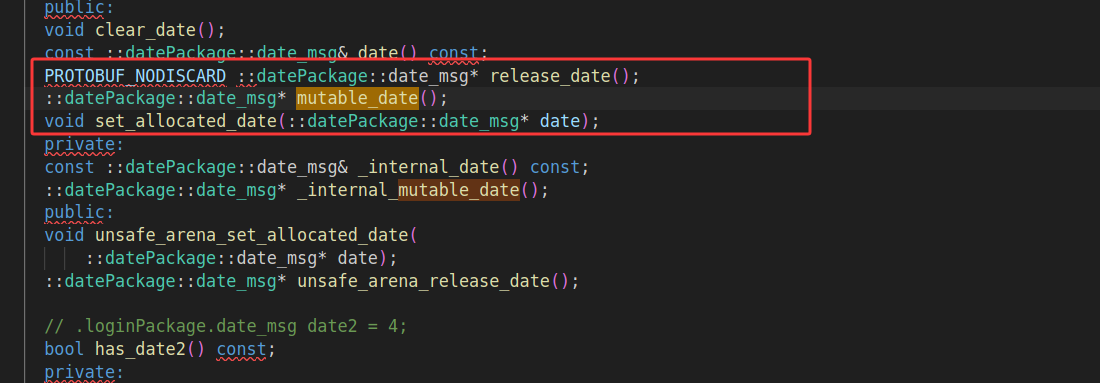

这里使用到了另一个接口mutable_*()，这个函数返回的是对应类型的指针，比如mutable_date()，返回date_msg类型，可以支持修改

因此，赋值操作这样写：

loginMsg.mutable_date()->set_year(2025);
loginMsg.mutable_date()->set_month(7);
loginMsg.mutable_date()->set_day(21);

序列化保持不变

//序列化
void serializeProtobuf(login_msg* pLoginMsg,std::string& serializedMsg){pLoginMsg->SerializeToString(&serializedMsg);
}

3.2.4 反序列化数据

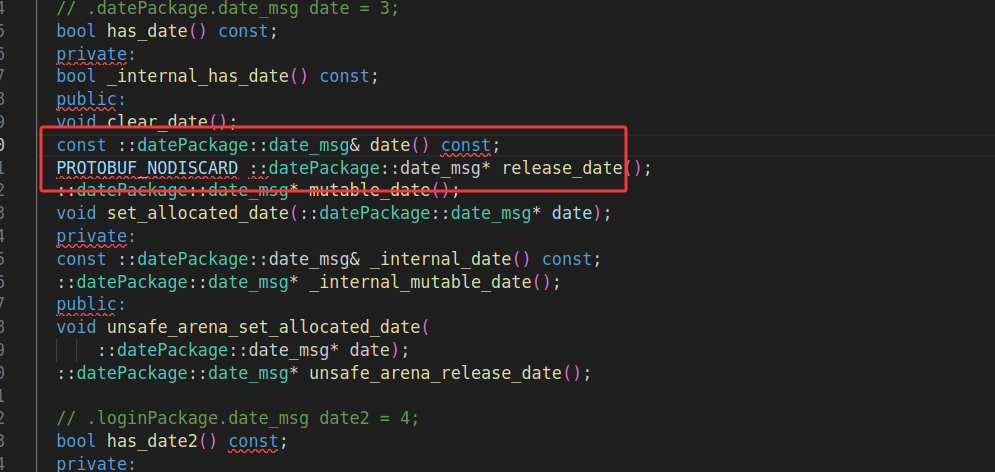

由于date()返回的是一个引用，因此支持链式调用，所以获取date内部的数据，只需要进行两次调用即可：

std::cout << "year = " << pLoginMsg->date().year() << std::endl;
std::cout << "month = " << pLoginMsg->date().month() << std::endl;
std::cout << "day = " << pLoginMsg->date().day() << std::endl;

3.2.5 测试结果

完整的代码如下：

#include"protobuf/login.pb.h"
#include<iostream>//序列化
void serializeProtobuf(loginPackage::login_msg* pLoginMsg,std::string& serializedMsg){pLoginMsg->SerializeToString(&serializedMsg);std::cout << "===== serialize =====" << std::endl;std::cout << pLoginMsg->DebugString() << std::endl;
}//反序列化
void deserializeProtobuf(loginPackage::login_msg*pLoginMsg,std::string& serializedMsg){pLoginMsg->ParseFromString(serializedMsg);
}void printResult(login_msg*pLoginMsg){std::cout << "===== deserialzie ======" << std::endl;std::cout << "user = " << pLoginMsg->user() << std::endl;std::cout << "password = " << pLoginMsg->password() << std::endl;std::cout << "year = " << pLoginMsg->date().year() << std::endl;std::cout << "month = " << pLoginMsg->date().month() << std::endl;std::cout << "day = " << pLoginMsg->date().day() << std::endl;}int main(){//初始化login_msg loginMsg;loginMsg.set_user("Antonio");loginMsg.set_password("xx123456");loginMsg.mutable_date()->set_year(2025);loginMsg.mutable_date()->set_month(7);loginMsg.mutable_date()->set_day(21);//序列化std::string loginByteStream;serializeProtobuf(&loginMsg,loginByteStream);//反序列化login_msg parsedLoginMsg;deserializeProtobuf(&parsedLoginMsg,loginByteStream);//获取结果printResult(&parsedLoginMsg);return 0;
}

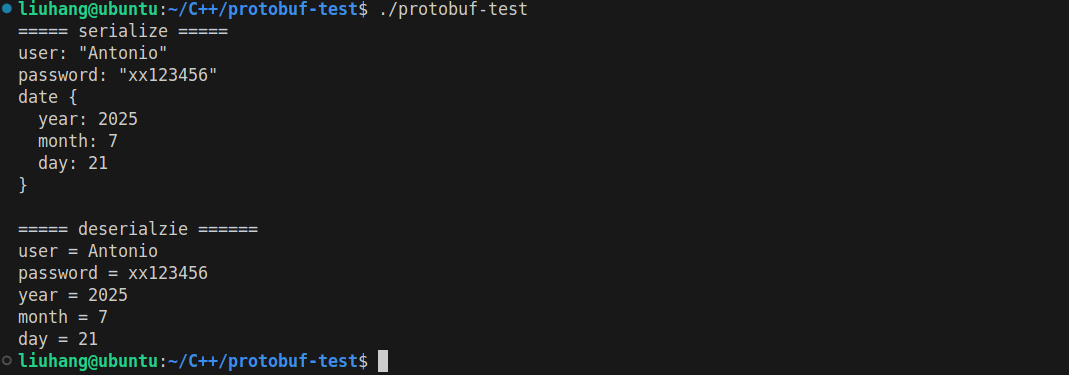

序列化、反序列化测试结果

3.3 package

3.3.1 编写.proto文件

在protobuf中，package的作用类似C++中的名字空间namespace，假设我们有如下的C++代码

namespace datePackage{struct date_msg{int year;int month;int day;};date_msg msg;
}namespace loginPackage{struct date_msg{int year;int month;int day;};std::string user;std::string password;datePackage::date_msg date;date_msg msg date2;
}

对于同名类型，我们可以使用namespace来区分，在.proto文件中可以使用package实现类似功能：

1. date.proto文件，以datePackage区分

syntax = "proto3";package datePackage;message date_msg{int32 year = 1;int32 month = 2;int32 day = 3;
}

2. login.proto文件，以loginPackage区分

syntax = "proto3";import "date.proto";package loginPackage;message date_msg{int32 year = 1;int32 month = 2;int32 day = 3;
}message login_msg{bytes user = 1;bytes password = 2;datePackage.date_msg date = 3;date_msg date2 = 4;
}

3.3.2 序列化数据

序列化数据的时候，赋值数据需要指定命名空间，比如：

1. 指定date在loginPackage::命名空间
2. 指定date2在datePacket::命名空间

//初始化
loginPackage::login_msg loginMsg;
loginMsg.set_user("Antonio");
loginMsg.set_password("xx123456");datePackage::date_msg* date = loginMsg.mutable_date();
date->set_year(2025);
date->set_month(7);
date->set_day(21);loginPackage::date_msg* date2 = loginMsg.mutable_date2();
date2->set_year(2024);
date2->set_month(6);
date2->set_day(20);

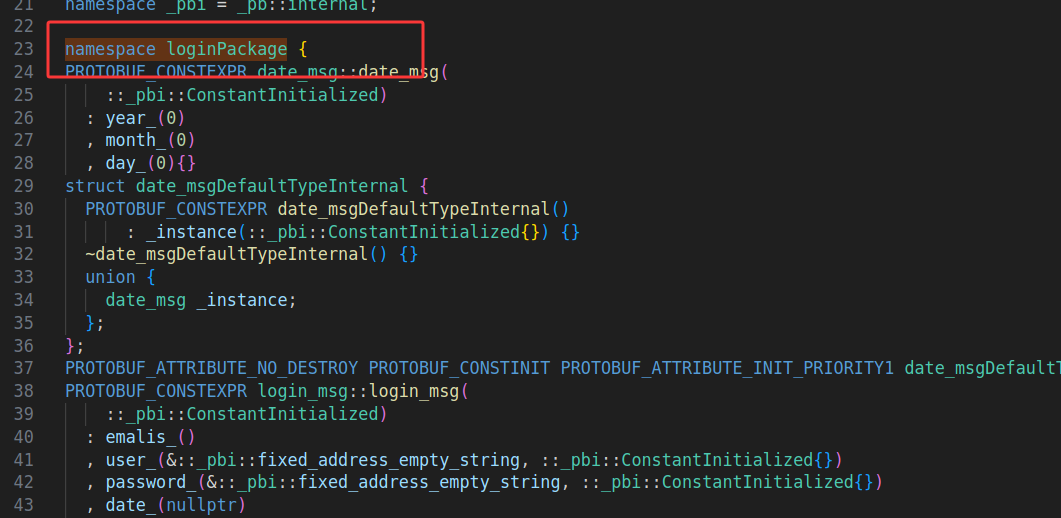

在生成*.pb.cc中也有实现命名空间

3.3.3 反序列化数据

反序列化数据使用方法不变，直接指定date和date2即可

std::cout << "===== date =====" << std::endl;
std::cout << "year = " << pLoginMsg->date().year() << std::endl;
std::cout << "month = " << pLoginMsg->date().month() << std::endl;
std::cout << "day = " << pLoginMsg->date().day() << std::endl;std::cout << "===== date2 =====" << std::endl;
std::cout << "year = " << pLoginMsg->date2().year() << std::endl;
std::cout << "month = " << pLoginMsg->date2().month() << std::endl;
std::cout << "day = " << pLoginMsg->date2().day() << std::endl;

3.3.4 测试结果

完整代码如下

#include"protobuf/login.pb.h"
#include<iostream>//序列化
void serializeProtobuf(loginPackage::login_msg* pLoginMsg,std::string& serializedMsg){pLoginMsg->SerializeToString(&serializedMsg);std::cout << "===== serialize =====" << std::endl;std::cout << pLoginMsg->DebugString() << std::endl;
}//反序列化
void deserializeProtobuf(loginPackage::login_msg*pLoginMsg,std::string& serializedMsg){pLoginMsg->ParseFromString(serializedMsg);
}void printResult(loginPackage::login_msg*pLoginMsg){std::cout << "===== deserialzie ======" << std::endl;std::cout << "user = " << pLoginMsg->user() << std::endl;std::cout << "password = " << pLoginMsg->password() << std::endl;std::cout << "===== date =====" << std::endl;std::cout << "year = " << pLoginMsg->date().year() << std::endl;std::cout << "month = " << pLoginMsg->date().month() << std::endl;std::cout << "day = " << pLoginMsg->date().day() << std::endl;std::cout << "===== date2 =====" << std::endl;std::cout << "year = " << pLoginMsg->date2().year() << std::endl;std::cout << "month = " << pLoginMsg->date2().month() << std::endl;std::cout << "day = " << pLoginMsg->date2().day() << std::endl;}int main(){//初始化loginPackage::login_msg loginMsg;loginMsg.set_user("Antonio");loginMsg.set_password("xx123456");datePackage::date_msg* date = loginMsg.mutable_date();date->set_year(2025);date->set_month(7);date->set_day(21);loginPackage::date_msg* date2 = loginMsg.mutable_date2();date2->set_year(2024);date2->set_month(6);date2->set_day(20);//序列化std::string loginByteStream;serializeProtobuf(&loginMsg,loginByteStream);//反序列化loginPackage::login_msg parsedLoginMsg;deserializeProtobuf(&parsedLoginMsg,loginByteStream);//获取结果printResult(&parsedLoginMsg);return 0;
}

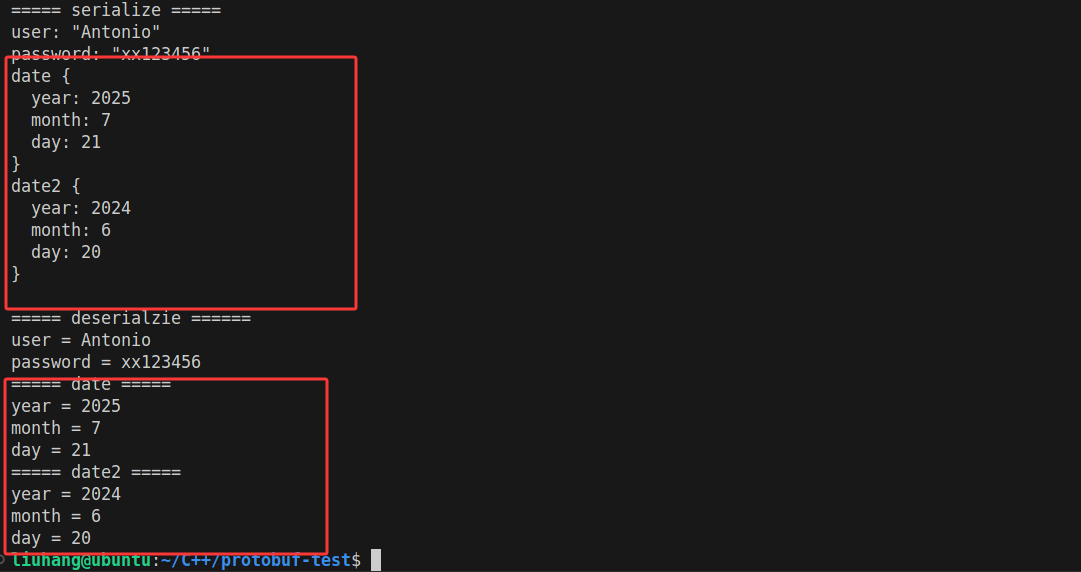

序列化和反序列化输出结果对比

3.4 repeated 字段

3.4.1 编写.proto文件

repeat字段可以修饰一个字段可能有多个不同的值，类似一个可变长数组的作用，比如我们需要一个可变长数组vector<std::string>存储邮箱信息，邮箱可以有一个也可以有多个，在C++中需要定义这样的数据结构：

namespace datePackage{struct date_msg{int year;int month;int day;};date_msg msg;
}namespace loginPackage{struct date_msg{int year;int month;int day;};std::string user;std::string password;datePackage::date_msg date;date_msg msg date2;std::vector<std::string>emalis;
}

在protobuf中可以这样定义，使用repeated修饰bytes字段，代表emails可以有多个值

syntax = "proto3";package loginPackage;
import "date.proto";message date_msg{int32 year = 1;int32 month = 2;int32 day = 3;
}message login_msg{bytes user = 1;bytes password = 2;datePackage.date_msg date = 3;date_msg date2 = 4;repeated bytes emalis = 5;
}

3.4.2 序列化数据

• 对于repeat关键字修饰的字段，生成的.pb.h文件中有对应的add_*()接口，比如我们这里的add_emails()接口

• 相当于是顺序表，按从小到大的索引插入，支持随机访问，也可以配合*_size()接口获取数组大小，遍历所有的结果

因此，可以依次加入我们的邮箱：

loginMsg.add_emalis("[e-mail]");
loginMsg.add_emalis("[e-mail]");

3.4.3 反序列化数据

反序列化数据，可以使用下标索引随机访问

std::cout << "===== emailis =====" << std::endl;
std::cout << "emalis(0) = " << pLoginMsg->emalis(0) << std::endl;;
std::cout << "emalis(1) = " << pLoginMsg->emalis(1) << std::endl;;

3.4.4 测试结果

完整代码如下：

#include"protobuf/login.pb.h"
#include<iostream>//序列化
void serializeProtobuf(loginPackage::login_msg* pLoginMsg,std::string& serializedMsg){pLoginMsg->SerializeToString(&serializedMsg);std::cout << "===== serialize =====" << std::endl;std::cout << pLoginMsg->DebugString() << std::endl;
}//反序列化
void deserializeProtobuf(loginPackage::login_msg*pLoginMsg,std::string& serializedMsg){pLoginMsg->ParseFromString(serializedMsg);
}void printResult(loginPackage::login_msg*pLoginMsg){std::cout << "===== deserialzie ======" << std::endl;std::cout << "user = " << pLoginMsg->user() << std::endl;std::cout << "password = " << pLoginMsg->password() << std::endl;std::cout << "===== emailis =====" << std::endl;std::cout << "emalis(0) = " << pLoginMsg->emalis(0) << std::endl;;std::cout << "emalis(1) = " << pLoginMsg->emalis(1) << std::endl;;std::cout << "===== date =====" << std::endl;std::cout << "year = " << pLoginMsg->date().year() << std::endl;std::cout << "month = " << pLoginMsg->date().month() << std::endl;std::cout << "day = " << pLoginMsg->date().day() << std::endl;std::cout << "===== date2 =====" << std::endl;std::cout << "year = " << pLoginMsg->date2().year() << std::endl;std::cout << "month = " << pLoginMsg->date2().month() << std::endl;std::cout << "day = " << pLoginMsg->date2().day() << std::endl;
}int main(){//初始化loginPackage::login_msg loginMsg;loginMsg.set_user("Antonio");loginMsg.set_password("xx123456");loginMsg.add_emalis("[e-mail]");loginMsg.add_emalis("[e-mail]");datePackage::date_msg* date = loginMsg.mutable_date();date->set_year(2025);date->set_month(7);date->set_day(21);loginPackage::date_msg* date2 = loginMsg.mutable_date2();date2->set_year(2024);date2->set_month(6);date2->set_day(20);//序列化std::string loginByteStream;serializeProtobuf(&loginMsg,loginByteStream);//反序列化loginPackage::login_msg parsedLoginMsg;deserializeProtobuf(&parsedLoginMsg,loginByteStream);//获取结果printResult(&parsedLoginMsg);return 0;
}

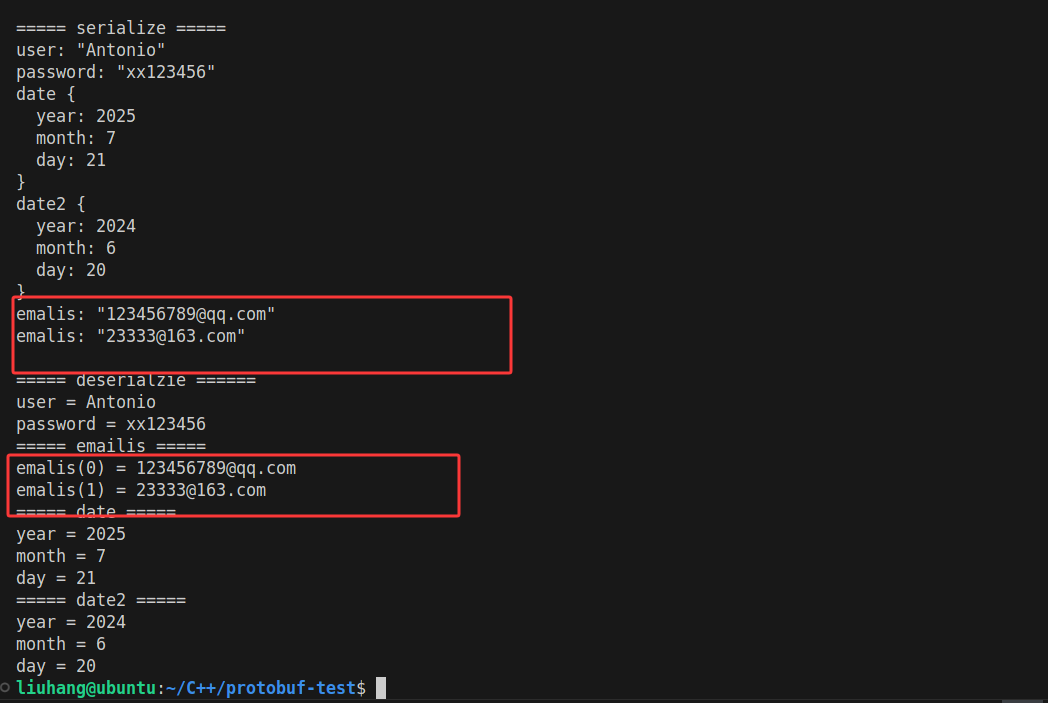

序列化和反序列化测试结果：

3.5 enum 字段

3.5.1 编写.proto文件

现在，我们需要对login_msg结构体中添加一个枚举类型，代表性别，在C++中可以这样写：

namespace datePackage{struct date_msg{int year;int month;int day;};date_msg msg;
}namespace loginPackage{enum Sex{MALE = 0;FEMALE,SECRET};struct date_msg{int year;int month;int day;};std::string user;std::string password;datePackage::date_msg date;date_msg msg date2;
}

在protobuf中，同样支持enum字段，但是需要注意的是，在C++中，enum字段的第一个值可以是任意值，但是在protobuf中，第一个字段的值必须是0

syntax = "proto3";package loginPackage;
import "date.proto";enum Sex{MALE = 0;FEMALE = 1;SECRET = 2;
}message date_msg{int32 year = 1;int32 month = 2;int32 day = 3;
}message login_msg{bytes user = 1;bytes password = 2;datePackage.date_msg date = 3;date_msg date2 = 4;repeated bytes emalis = 5;Sex sex = 6;
}

3.5.2 序列化数据

序列化enum类型和普通类型一致，这里存在命名空间，因此前面添加上命名空间的前缀即可：

loginMsg.set_sex(loginPackage::FEMALE);

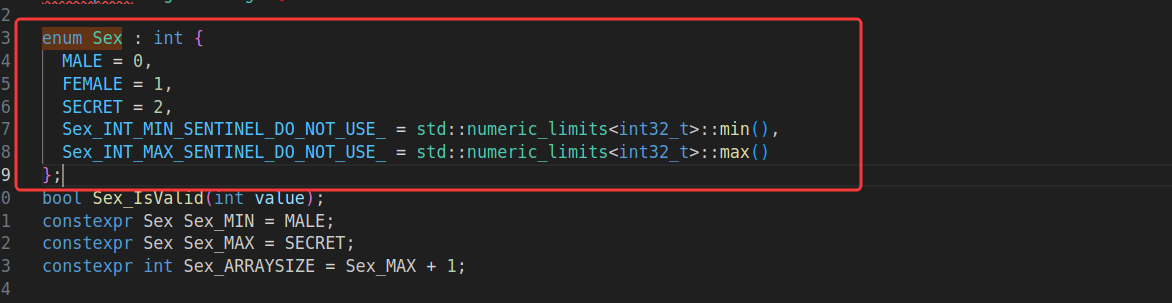

在login.pb.h中生成了这样的枚举类型，后面两个字段是Protobuf 内部实现的一部分，一般不使用：

3.5.3 反序列化

我们在调试的时候，输出调试信息得到的枚举类型是对应的枚举名称，比如这里的FEMALE：

std::cout << pLoginMsg->DebugString() << std::endl;

实际上，我们如果直接通过反序列化得到的枚举值是对应的枚举数值，比如FEMALE对应的1

std::cout << "sex = " << pLoginMsg->sex() << std::endl;

3.5.4 运行结果

完整的代码如下：

#include"protobuf/login.pb.h"
#include<iostream>//序列化
void serializeProtobuf(loginPackage::login_msg* pLoginMsg,std::string& serializedMsg){pLoginMsg->SerializeToString(&serializedMsg);std::cout << "===== serialize =====" << std::endl;std::cout << pLoginMsg->DebugString() << std::endl;
}//反序列化
void deserializeProtobuf(loginPackage::login_msg*pLoginMsg,std::string& serializedMsg){pLoginMsg->ParseFromString(serializedMsg);
}void printResult(loginPackage::login_msg*pLoginMsg){std::cout << "===== deserialzie ======" << std::endl;std::cout << "user = " << pLoginMsg->user() << std::endl;std::cout << "password = " << pLoginMsg->password() << std::endl;std::cout << "sex = " << pLoginMsg->sex() << std::endl;std::cout << "===== emailis =====" << std::endl;std::cout << "emalis(0) = " << pLoginMsg->emalis(0) << std::endl;;std::cout << "emalis(1) = " << pLoginMsg->emalis(1) << std::endl;;std::cout << "===== date =====" << std::endl;std::cout << "year = " << pLoginMsg->date().year() << std::endl;std::cout << "month = " << pLoginMsg->date().month() << std::endl;std::cout << "day = " << pLoginMsg->date().day() << std::endl;std::cout << "===== date2 =====" << std::endl;std::cout << "year = " << pLoginMsg->date2().year() << std::endl;std::cout << "month = " << pLoginMsg->date2().month() << std::endl;std::cout << "day = " << pLoginMsg->date2().day() << std::endl;}int main(){//初始化loginPackage::login_msg loginMsg;loginMsg.set_user("Antonio");loginMsg.set_password("xx123456");loginMsg.add_emalis("[e-mail]");loginMsg.add_emalis("[e-mail]");loginMsg.set_sex(loginPackage::FEMALE);datePackage::date_msg* date = loginMsg.mutable_date();date->set_year(2025);date->set_month(7);date->set_day(21);loginPackage::date_msg* date2 = loginMsg.mutable_date2();date2->set_year(2024);date2->set_month(6);date2->set_day(20);//序列化std::string loginByteStream;serializeProtobuf(&loginMsg,loginByteStream);//反序列化loginPackage::login_msg parsedLoginMsg;deserializeProtobuf(&parsedLoginMsg,loginByteStream);//获取结果printResult(&parsedLoginMsg);return 0;
}

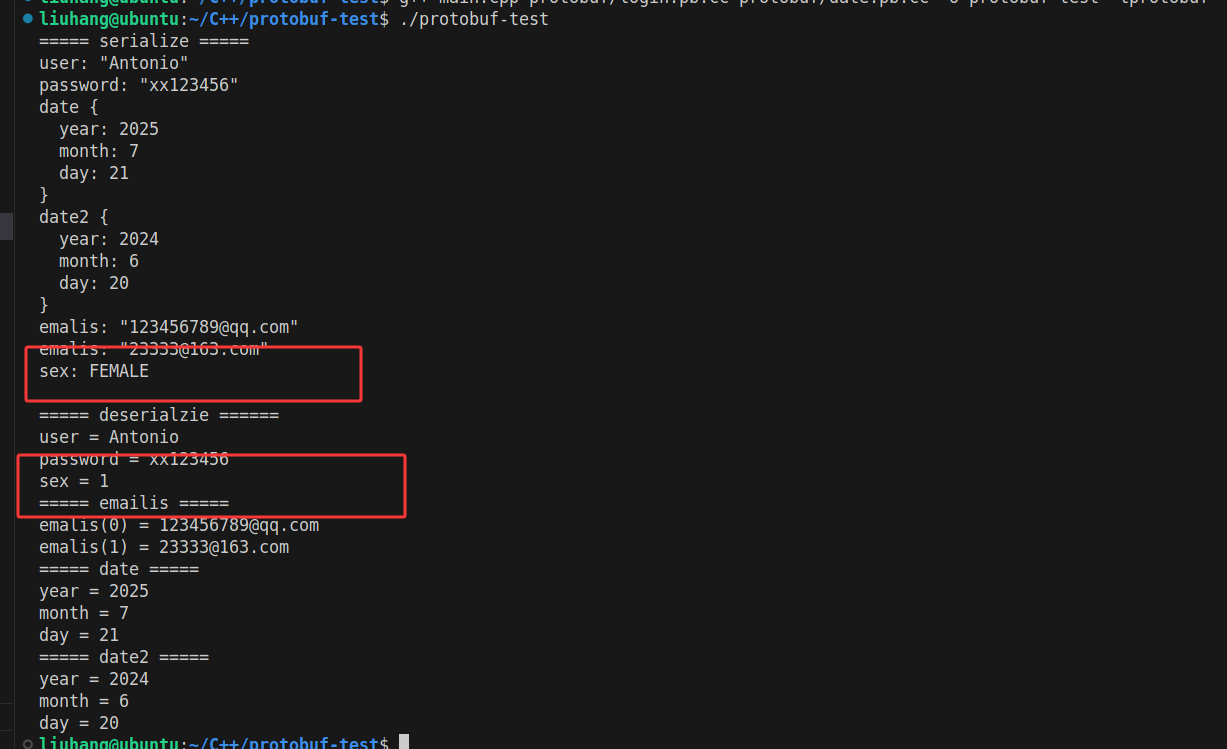

查看调试信息中的枚举值与反序列化中的枚举值的不同：
