Navicat数据建模三模型高效用法详解

news 2025/7/23 15:31:26

一文搞懂 Navicat 的概念模型、逻辑模型、物理模型及其高效建模方法

在日常数据库设计与开发过程中，使用合适的建模工具不仅能帮助我们更清晰地梳理业务逻辑，还能提高开发效率。Navicat 是一款广泛使用的数据库管理工具，其内置的 数据建模工具（Navicat Data Modeler）支持 概念模型、逻辑模型 和 物理模型 三种视图。本篇文章将带你深入了解这三种模型的区别和联系，并教你如何高效利用 Navicat 完成数据库建模。

一、三种模型的区别与联系

1. 概念模型（Conceptual Model）

面向对象：强调真实世界中的“实体”及其“关系”，更贴近业务语言。
无数据库依赖：不关心字段类型、索引、主键等数据库细节。
用于沟通：适合与产品经理、业务人员沟通需求。
示例：客户、订单、商品三个实体，存在“客户下订单”、“订单包含商品”的关系。

✅ 小结：概念模型重在“画出你业务中有哪些东西，它们之间是什么关系”。

2. 逻辑模型（Logical Model）

抽象但更贴近数据库：在实体基础上引入了字段、主键、外键等，但不绑定特定数据库系统。
平台无关性：仍不关心字段数据类型等数据库具体实现。
为物理模型做准备：设计规范字段结构、命名方式、主外键依赖。
示例：将“客户”实体细化为 客户ID（PK）、姓名、联系方式 等字段，建立主外键联系。

✅ 小结：逻辑模型是数据库结构的蓝图，关注字段但不落实到具体数据库语法。

3. 物理模型（Physical Model）

与实际数据库一一对应：字段类型、表结构、索引、约束等全部具体化。
可生成 SQL 脚本：可以直接用来建库建表。
与数据库类型绑定：如 MySQL、PostgreSQL、Oracle 等。
示例：客户ID INT(11) PRIMARY KEY AUTO_INCREMENT，使用 VARCHAR(255) 指定字段类型等。

✅ 小结：物理模型是可以直接落地执行的数据库结构，实现逻辑模型的最终形式。

二、三种模型的转换关系

Navicat 支持三种模型之间的自动转换：

概念模型 → 逻辑模型 → 物理模型 → SQL 代码

你可以从最抽象的概念模型开始逐层细化，最后生成可以执行的数据库建表语句，实现从“业务语言”到“数据库结构”的自然过渡。

三、Navicat 建模工具高效使用技巧

1. 新建模型项目

在 Navicat 主界面中：

选择【文件】→【新建模型】
选择模型类型（建议从概念模型或逻辑模型开始）
设置默认数据库类型（MySQL）

2. 绘制 ER 图（实体-关系图）

使用左侧工具栏的【实体】工具添加实体
添加字段（双击实体）并设置主键、外键
使用【关系线】连接两个实体，定义一对多、多对多关系
右键可设置字段属性、关系名称、连接方向等

3. 模型之间的转换

在顶部菜单选择【工具】→【转换模型】
可以从逻辑模型转为物理模型，自动映射字段类型
可手动调整数据类型以适应具体数据库要求

4. 自动生成数据库结构

在物理模型界面点击【数据库】→【生成 SQL】
可选择【导出 SQL 文件】或【直接连接数据库执行】

5. 反向工程：从已有数据库生成模型

点击【文件】→【从数据库反向生成模型】
选择连接的数据库，勾选需要导入的表
快速生成当前数据库的 ER 图，便于维护和优化

四、最佳实践与建议

建议	描述
从概念模型开始	帮助理清业务逻辑，避免数据库设计脱离实际
命名规范统一	字段、表名建议使用小写 + 下划线命名（如 `user_id`）
定期更新模型	实际开发中有改动，记得同步修改模型文件
利用颜色和注释	Navicat 支持为实体/关系上色和备注，便于阅读维护
多人协作时导出 PDF 或图片	方便和团队沟通，不一定每个人都有 Navicat License

五、总结

Navicat 的建模工具是数据库设计过程中非常强大的助手，通过对概念模型、逻辑模型、物理模型的区分和合理使用，你可以做到：

清晰梳理业务结构
高效设计数据库架构
自动生成 SQL，提升开发效率

掌握 Navicat 建模不仅是 DBA 的必备技能，也能显著提升开发者的数据库设计能力。

附：相关参考资料

Navicat 官方文档：https://www.navicat.com.cn/manual
数据库设计三大模型详细介绍：百度百科 - 数据建模

当然可以！我们来通过一个简洁的例子说明如何在 Navicat 中从概念模型 → 逻辑模型 → 物理模型 建立一个简单的数据库结构。

🌱 示例场景：商城小程序的基础数据模型

设想一个微信小程序，用户可以在线预商品。

我们要建模以下内容：

用户（User）
订单（Order）
商品（Product）

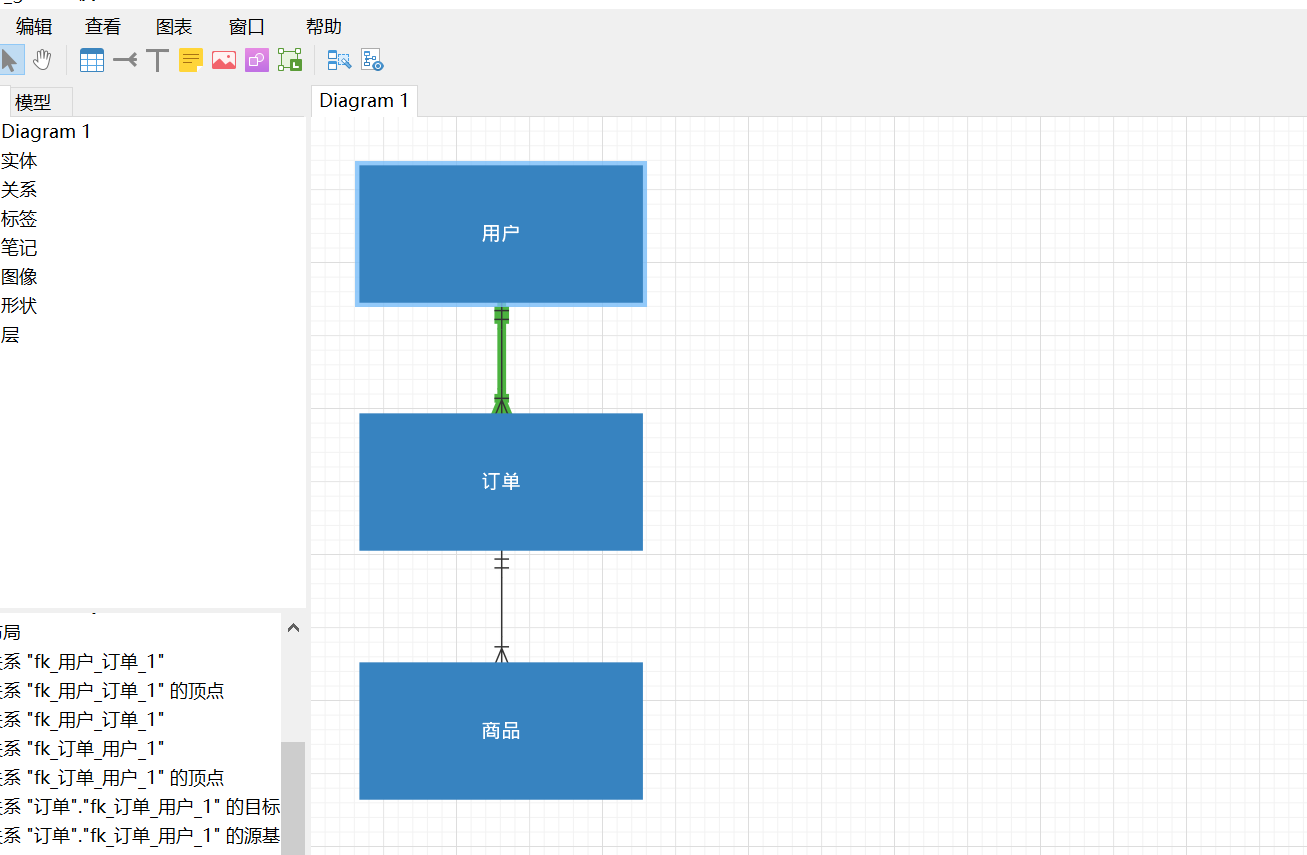

① 概念模型（Conceptual Model）

我们先以业务视角构建实体及其关系：

[用户] —— 下 ——> [订单] —— 包含 ——> [商品]

三个实体：

用户（User）
订单（Order）
商品（Product）

实体关系：

一个用户可以下多个订单（1:N）
一个订单中可以包含多个商品，一个商品也可以出现在多个订单中（M:N）

多对多关系在逻辑模型中通常需要引入“中间表”。

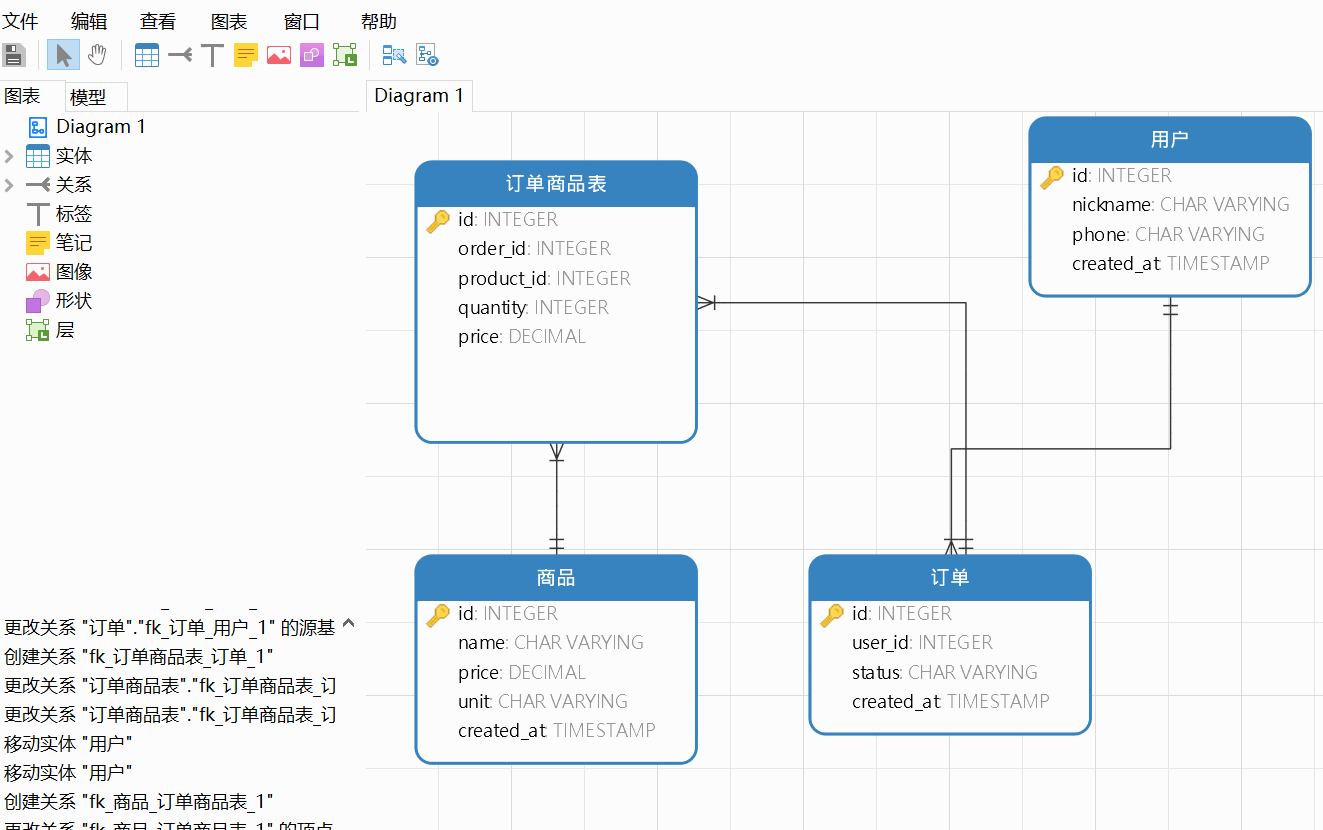

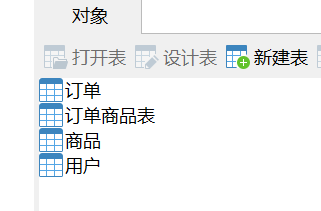

② 逻辑模型（Logical Model）

此时我们为每个实体添加一些字段，并引入中间表。

表结构设计（未指定数据类型，仅确定结构和主外键）

用户表（User）

字段名	类型	描述	备注
`id`	INT UNSIGNED	用户主键 ID	主键，自增
`nickname`	VARCHAR(50)	昵称
`phone`	VARCHAR(20)	手机号	可加唯一索引
`created_at`	DATETIME	注册时间	默认当前时间

商品表（Product）

字段名	类型	描述	备注
`id`	INT UNSIGNED	商品主键 ID	主键，自增
`name`	VARCHAR(100)	商品名称
`price`	DECIMAL(10,2)	单价	单位元
`unit`	VARCHAR(10)	单位（斤/件）	可选
`created_at`	DATETIME	添加时间	默认当前时间

订单表（Order）

字段名	类型	描述	备注
`id`	INT UNSIGNED	订单主键 ID	主键，自增
`user_id`	INT UNSIGNED	用户外键	外键 → user(id)
`status`	VARCHAR(20)	订单状态	如：pending、paid、done
`created_at`	DATETIME	下单时间	默认当前时间

订单商品中间表（Order_Product）

字段名	类型	描述	备注
`id`	INT UNSIGNED	主键 ID	主键，自增
`order_id`	INT UNSIGNED	所属订单	外键 → order(id)
`product_id`	INT UNSIGNED	商品 ID	外键 → product(id)
`quantity`	INT	购买数量	必填
`price`	DECIMAL(10,2)	购买时单价	用于订单历史快照

注意：这是一个标准的三范式建模方式，避免了数据冗余。

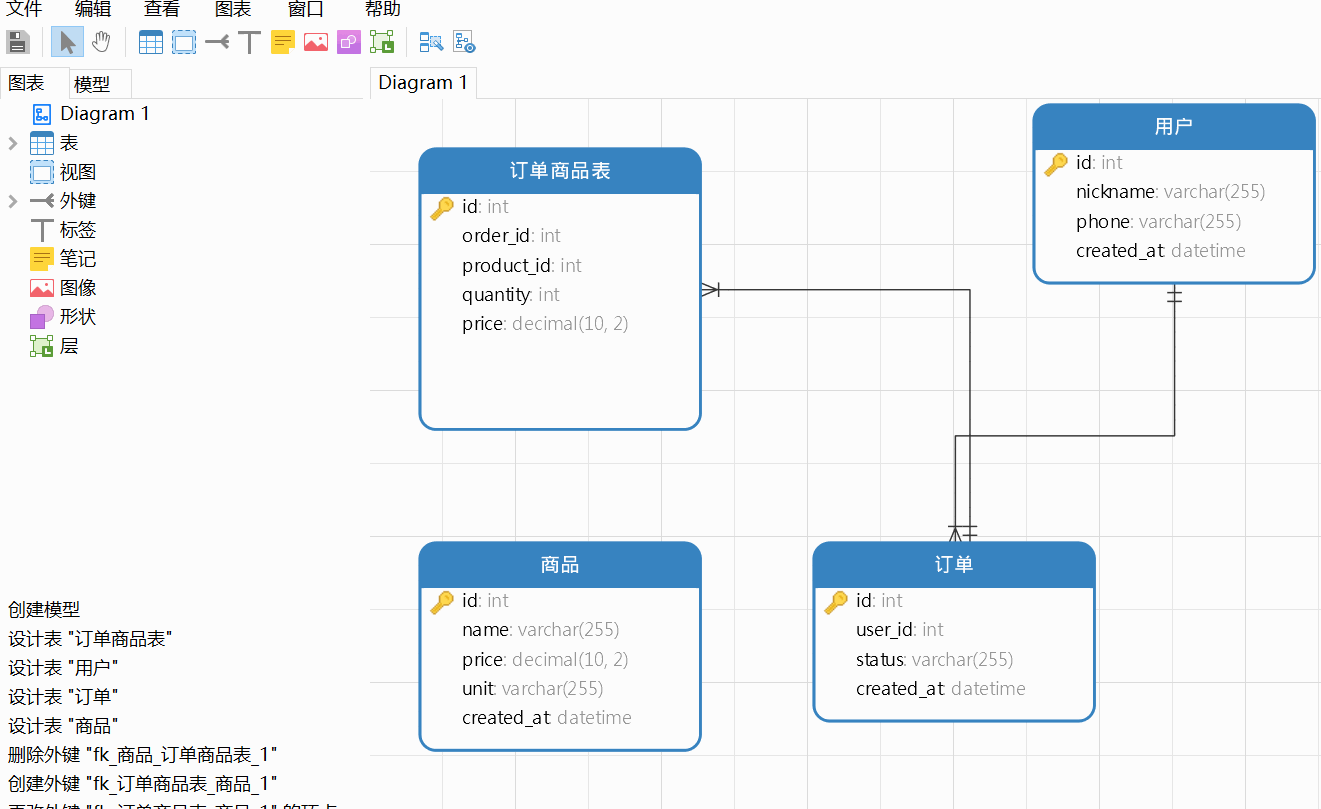

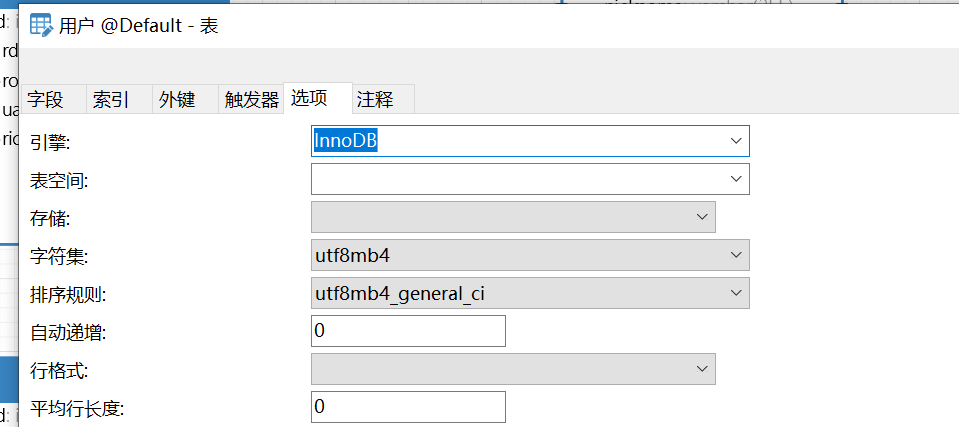

③ 物理模型（Physical Model）

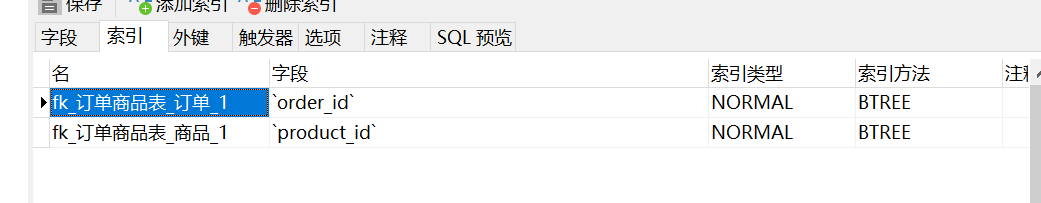

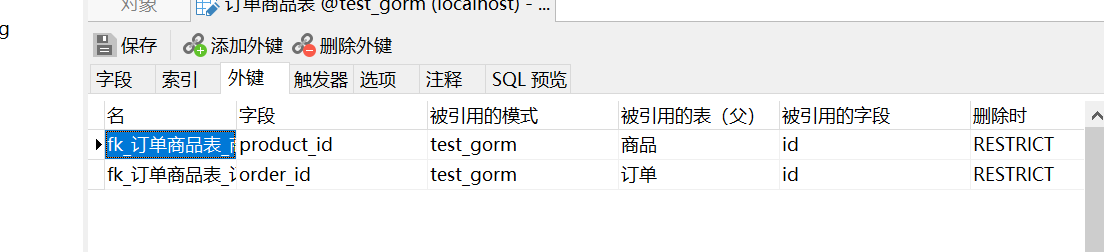

最终我们根据 MySQL 的习惯给出数据类型、主键、外键、索引：

CREATE TABLE `user` (`id` INT UNSIGNED AUTO_INCREMENT PRIMARY KEY,`nickname` VARCHAR(50),`phone` VARCHAR(20),`created_at` DATETIME DEFAULT CURRENT_TIMESTAMP
);CREATE TABLE `product` (`id` INT UNSIGNED AUTO_INCREMENT PRIMARY KEY,`name` VARCHAR(100),`price` DECIMAL(10,2),`unit` VARCHAR(10),`created_at` DATETIME DEFAULT CURRENT_TIMESTAMP
);CREATE TABLE `order` (`id` INT UNSIGNED AUTO_INCREMENT PRIMARY KEY,`user_id` INT UNSIGNED,`status` VARCHAR(20) DEFAULT 'pending',`created_at` DATETIME DEFAULT CURRENT_TIMESTAMP,FOREIGN KEY (`user_id`) REFERENCES `user`(`id`)
);CREATE TABLE `order_product` (`id` INT UNSIGNED AUTO_INCREMENT PRIMARY KEY,`order_id` INT UNSIGNED,`product_id` INT UNSIGNED,`quantity` INT,`price` DECIMAL(10,2),FOREIGN KEY (`order_id`) REFERENCES `order`(`id`),FOREIGN KEY (`product_id`) REFERENCES `product`(`id`)
);
