250kHz采样率下多信号参数设置
书接上文：
【多雷达信号硬件模拟】 3台USRP+1台VSG信号发生器模拟多雷达信号，1台USRP产生高斯噪声模拟更多信道环境，1台USRP采集信号
一、规划信号位置和带宽
250kHz采样率，带宽内出现4个信号，考虑信号间隔，分为9段，每段占250kHz/9=27.78kHz
基带信号范围：[-125e3,125e3]
| 信号1 | 信号2 | 信号3 | 信号4 | |||||
| fc-3*27.78e3 | fc-27.78e3 | 0 | fc+27.78e3 | fc+3*27.78e3 |
宽窄信号比例最好别超过2:1，不然会给模型增加算力负担。当然，对模型场景适应能力有要求的话，数据集信号带宽范围肯定是越大越好。
二、多信号参数设置
2.1 宽带
多信号参数设置参考：
USRP B210生成LFM,SFM,BPSK,Frank信号的最大带宽测试（一）
我之前已经发现发射信号存在10kHz左右的偏移，见我在知乎上的回答：
什么是频率偏移？

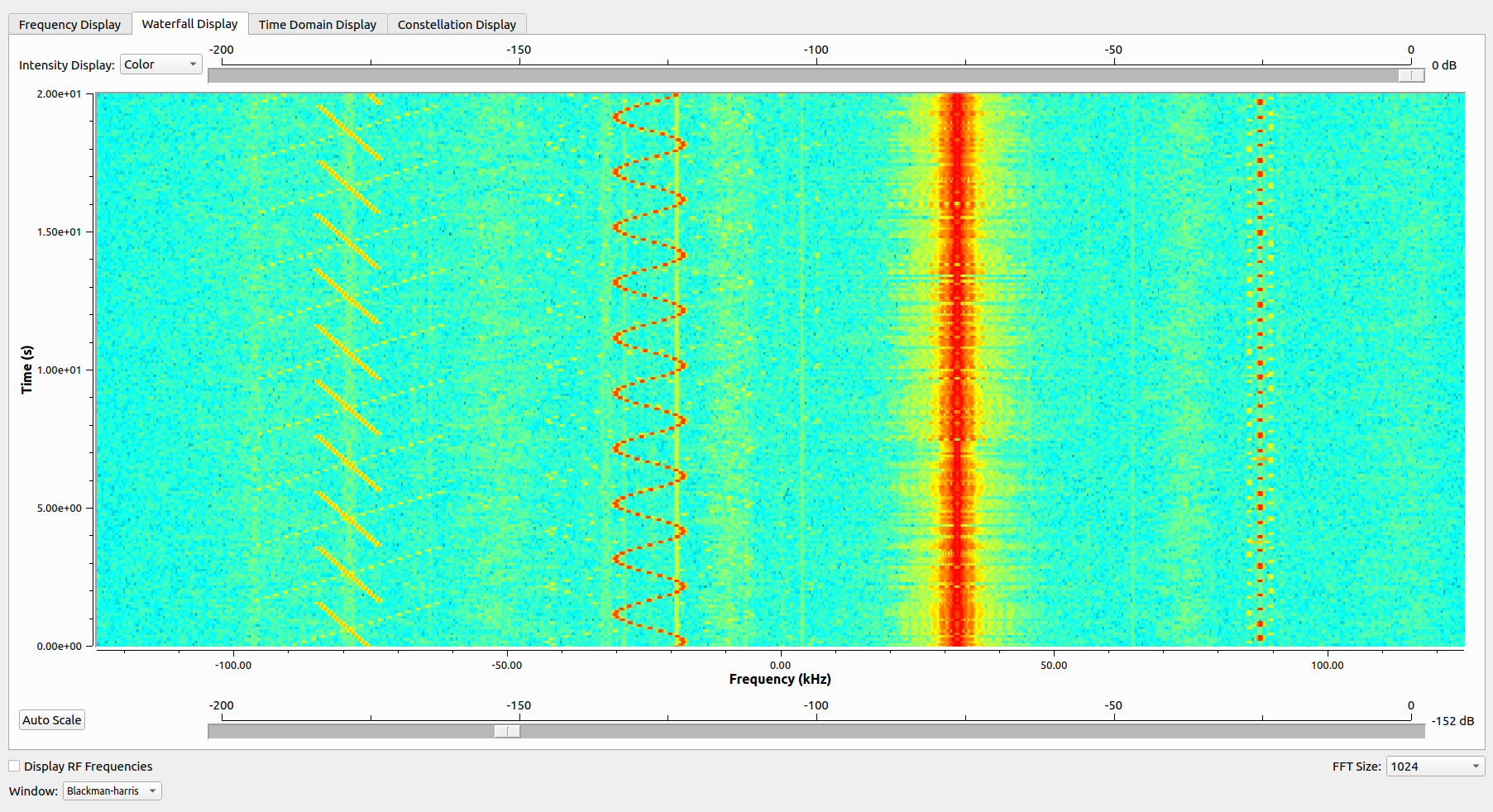

从上面的瀑布图也可以看出，信号的中心频率和我按规划设置的中心频率是不一样的。无所谓了，实际场景也没有说信号等间隔排开让你去检测识别的，这样正好。
下面把所有信号带宽调整至规划好的最大带宽27.78kHz左右。
250kHz下QI GUI瀑布图主刻度轴间隔50kHz，次刻度轴间隔10kHz。也就是说，信号带宽占两个主刻度间隔的一半就接近规划的27.78kHz了。
强调一点，LFM、SFM调制信号幅度都设置为1，只调整Sensitivity控制信号带宽。这样是为了更好地控制变量。
各发射设备：

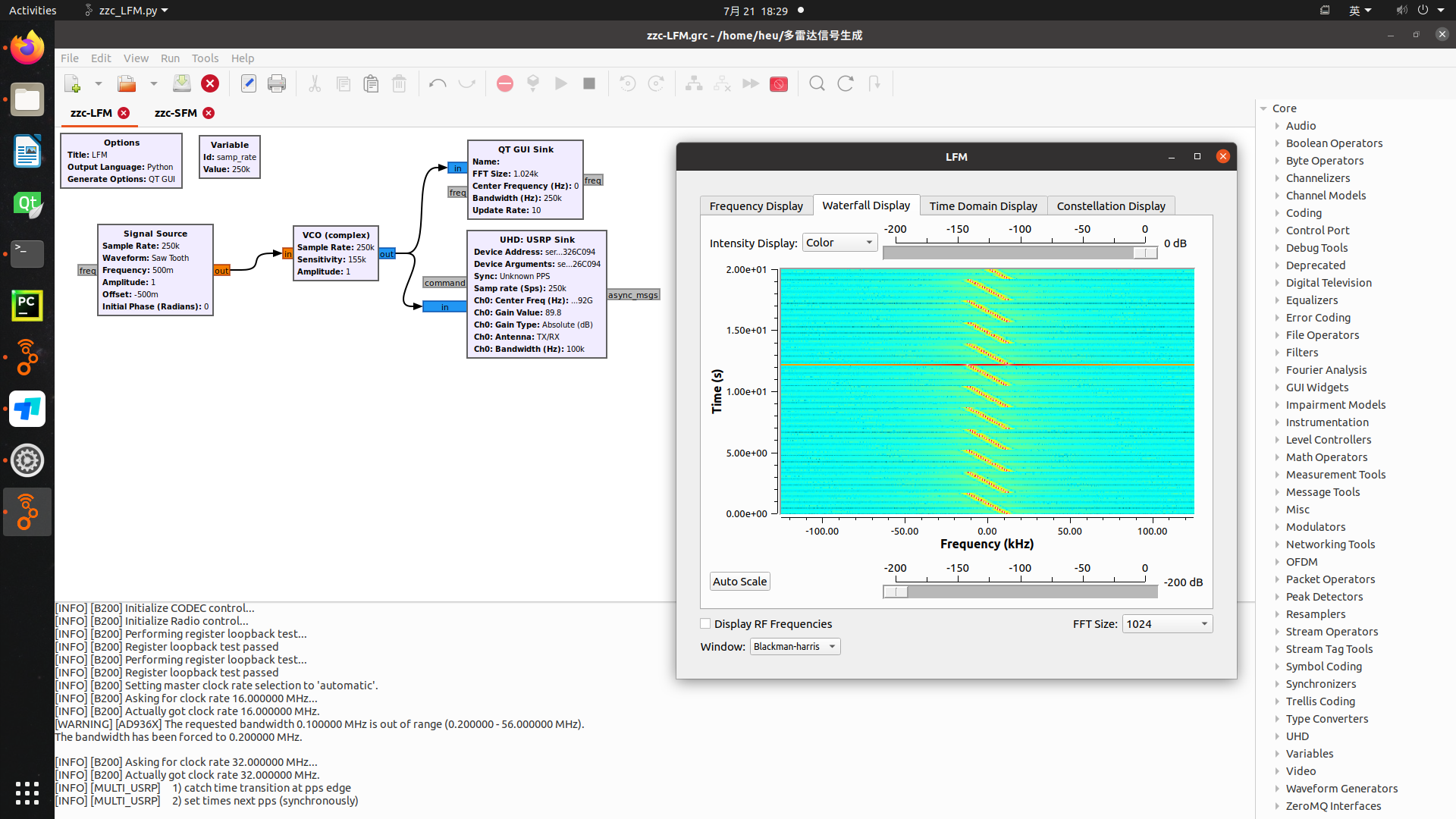

LFM: Sensitivity = 155kHz

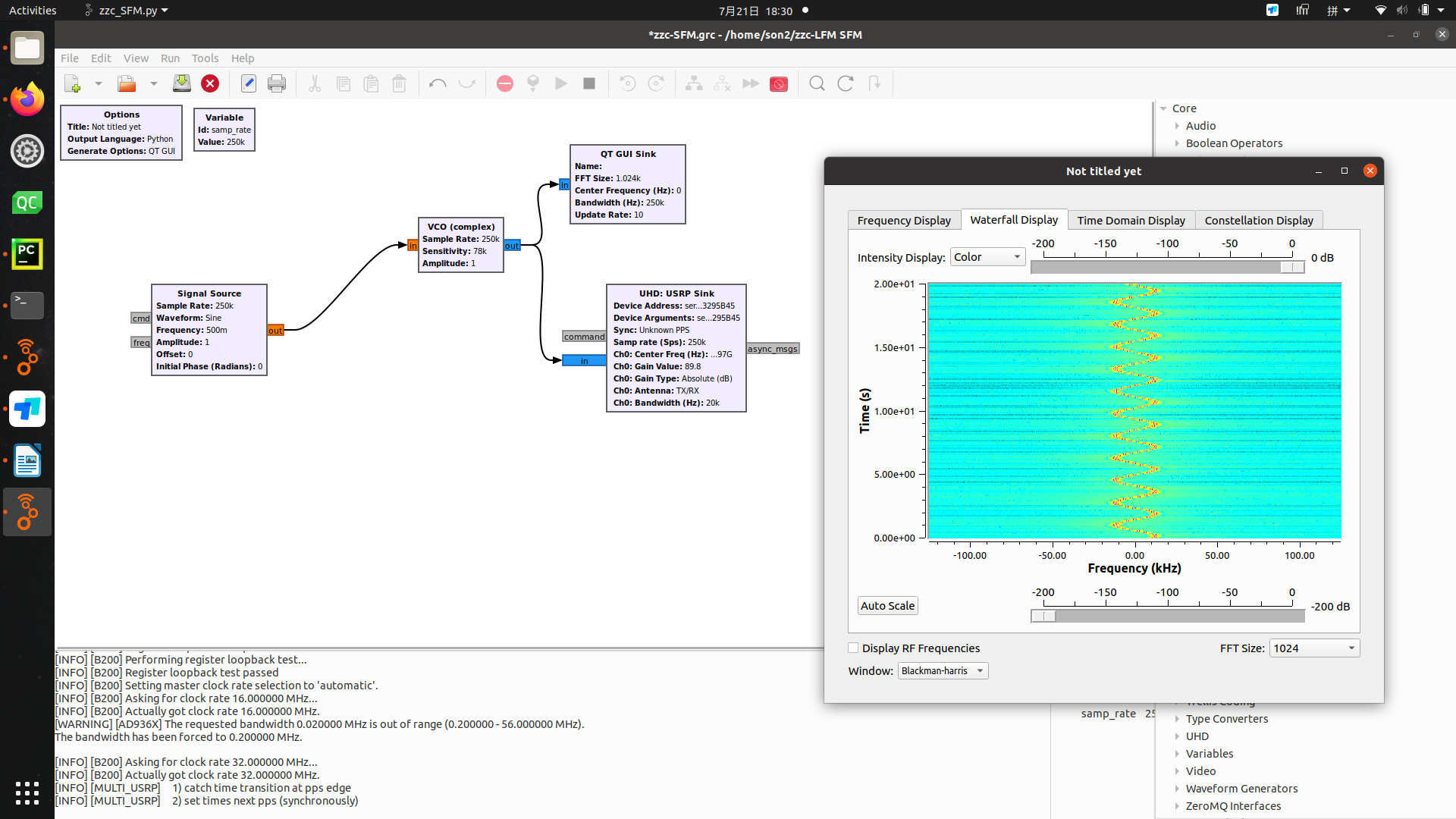

SFM: Sensitivity = 78kHz

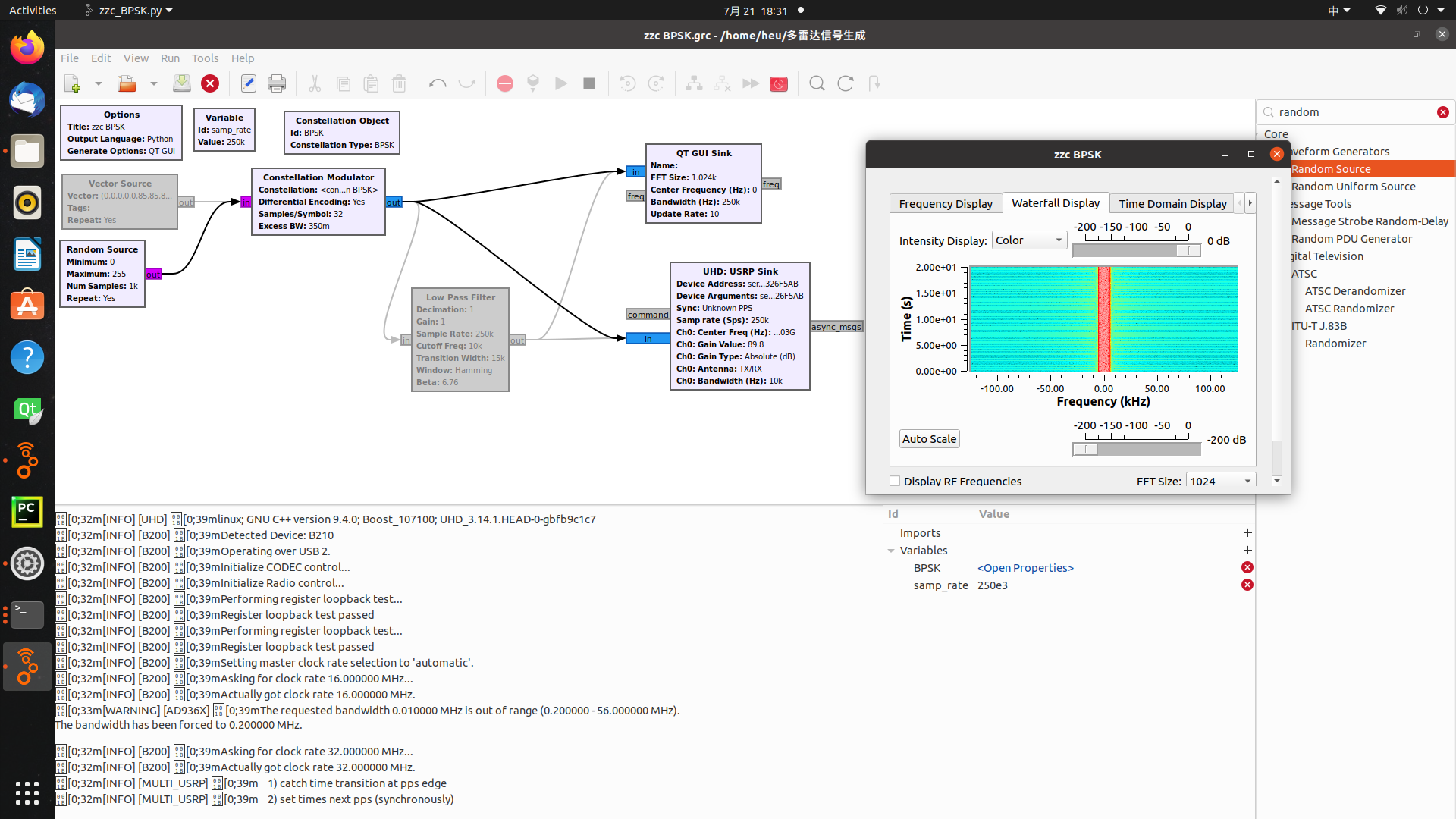

BPSK: Samples/Symbol = 32
Frank: repeat_times = 1024

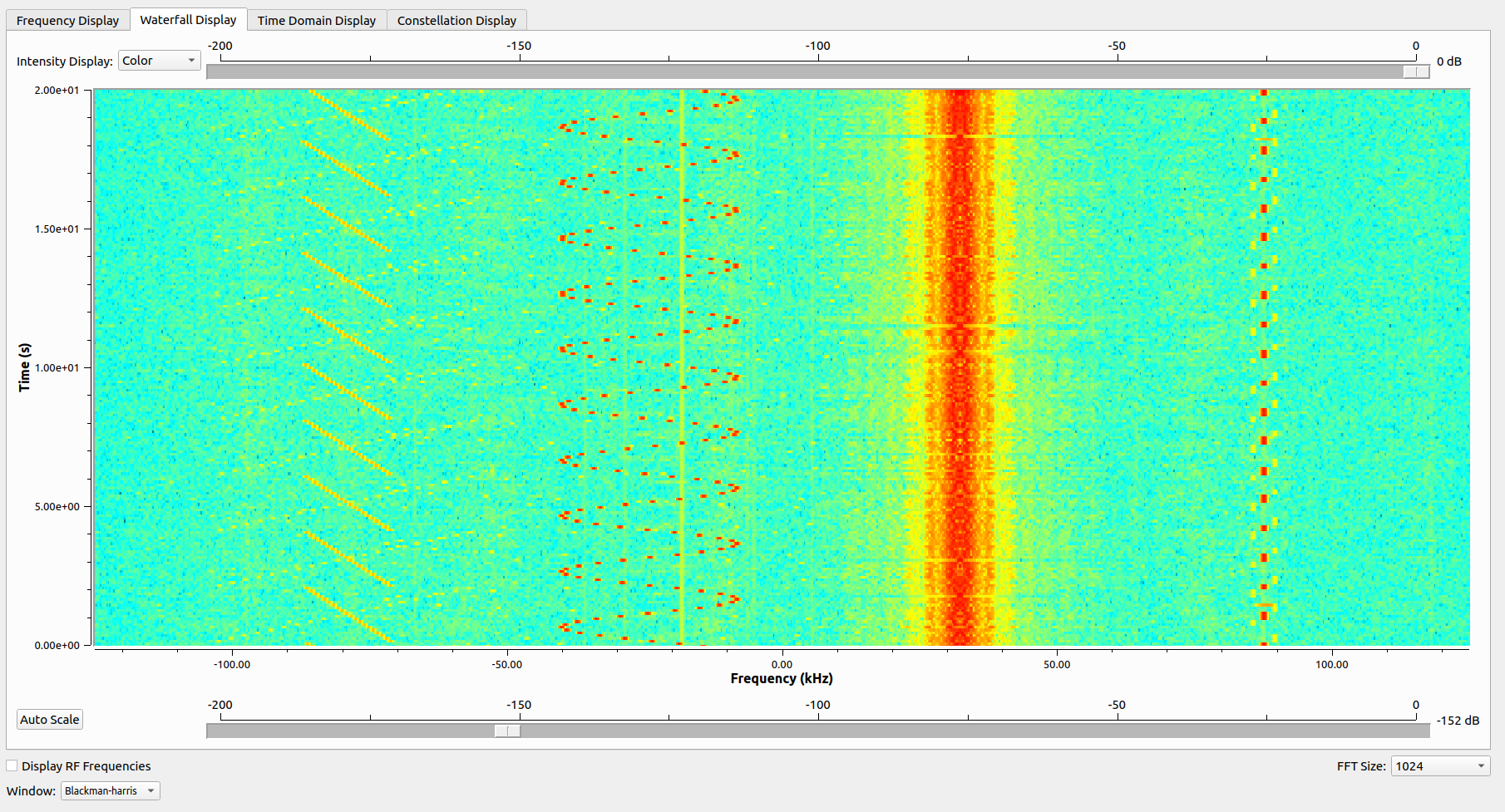

2.2 中带
LFM: Sensitivity = 116.25kHz
SFM: Sensitivity = 58.5kHz
BPSK: Samples/Symbol = 64
Frank: repeat_times = 512

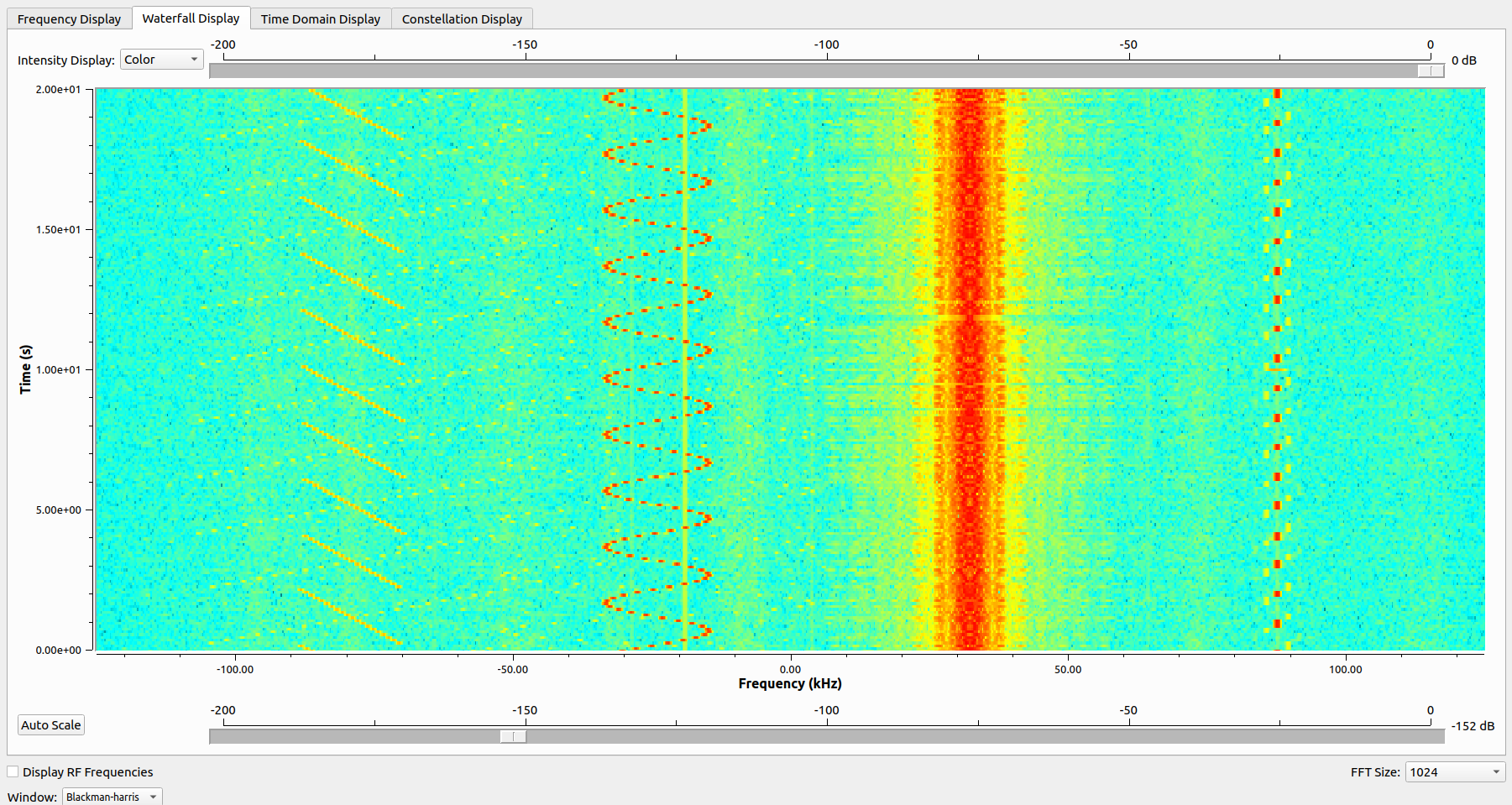

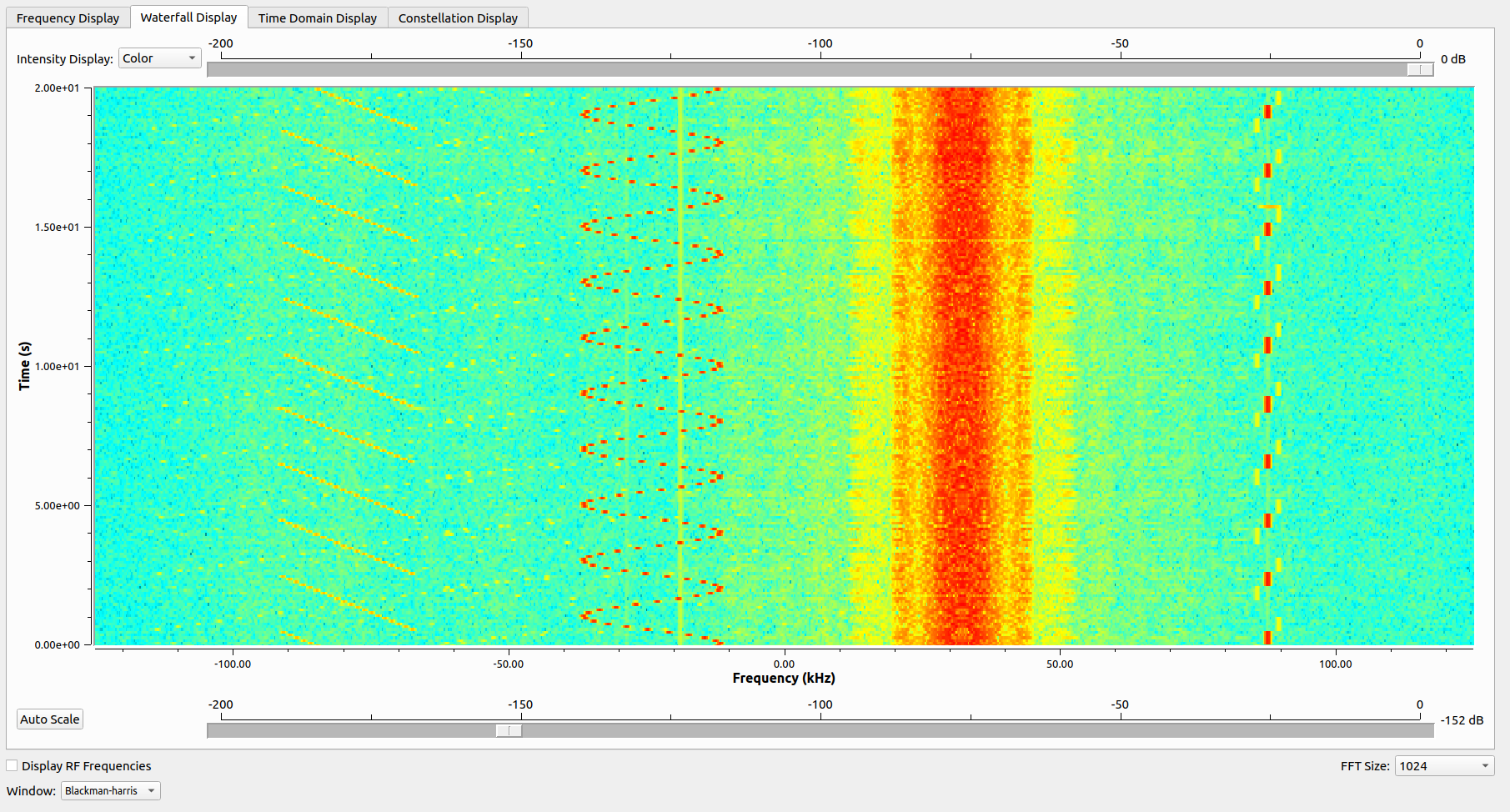

2.3 窄带
LFM: Sensitivity = 77.5kHz
SFM: Sensitivity = 39kHz
BPSK: Samples/Symbol = 128
Frank: repeat_times = 256
雷达波段：
UHF、L波段、S波段、C波段
500MHz、1.5GHz、3GHz、5GHz
| LFM | SFM | |
| 窄 | 4 | 16 |
| 中 | 8 | 8 |
| 宽 | 16 | 4 |
