[DBC教程 一] DBC文件概述及搭建编辑环境CANdb++ Admin

---

前言

本文详细介绍了DBC数据库文件的含义及其在CAN网络中的作用，并介绍了用于编辑DBC文件的CANdb++编辑器的安装过程。

---

一、DBC是什么？

DBC（Database for CAN）格式文件是由德国Vector公司发布的，用于描述CAN网络上所有ECU节点之间CAN通讯的节点（Network node）、报文（Message）、信号（signal）的一种数据库文件。总线数据库定义了总线系统中各个ECU所要发送和接收的报文，以及每个报文所有比特值的具体定义。

---

二、DBC的作用

DBC的核心作用是将CAN报文中的原始二进制数据转换为物理量，实现ECU间数据的无缝解析与通信标准化‌。同时在软件开发和软件测试两个阶段也起着重要的作用。

1. 软件开发
   通过导入到Vector的Geny或Davinic Configuration协议栈配置工具来实现CAN通信栈的配置及代码生成，或提供给第三方开发公司如恒润进行代码生成。
2. 软件测试
   通过导入CANoe、CANalyzer、CANape、PCAN-Explorer等测试工具来实现节点仿真、报文解析、报文发送等功能。

---

三、CANdb++ Editor与CANdb++ Admin Editor区别

DBC文件编辑器有两种不同的版本，各版本程序的功能特性如下表所示：

Funtion(功能)	CANdb++	CANdb++ Admin
创建和修改CANdb++数据库(*.mdc)	-	x
创建和修改CANdb网络文件(*.dbc)	x	x
创建和修改用户定义的属性	x	x
创建和修改Value表	x	x
显示通信矩阵	x	x
创建对象的变量	x	x
CAN数据库一致性检查	x	x
创建和修改“车辆”对象类型的对象	-	x
比较对象	x	x
比较CAN数据库	-	x
导入对象	-	x
导入属性	x	x
导出对象和CAN数据库	x	x
CAN 数据库和对象的版本管理	-	x
生成报告	-	x
时序分析(估算总线负载)	-	x

说明：

功能有效	x
功能无效	-

---

四、安装CANdb++ Admin Editor

CANdb++编辑器的安装方式有两种，分别是：

1. 安装CANoe软件时会同时安装CANdb++，CANoe安装包可以到VECTOR官网上下载。
2. 单独安装CANdb++ Editor

4.1 获取软件安装包

安装包下载链接地址：https://pan.baidu.com/s/1_d4DgXEUEuye3fp1uwYWRw?pwd=JRKJ
提取码：JRKJ

4.2 CANdb++ Admin安装

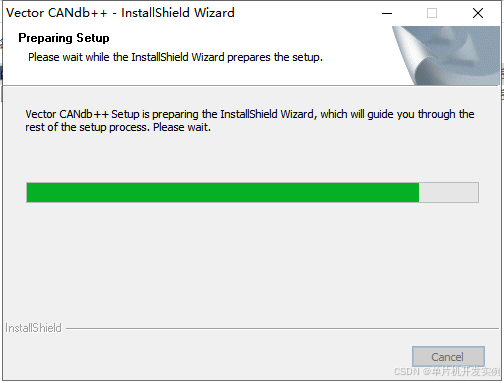

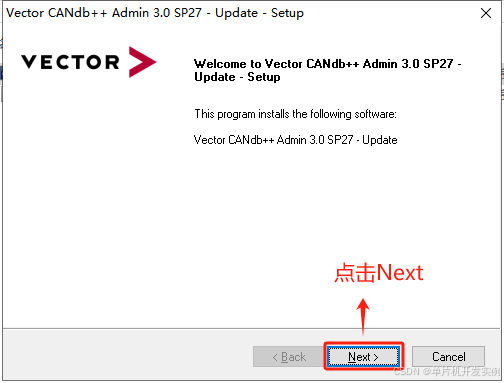

1. 双击CANdb++_ADMIN.J1939_3.0SP27_Update.exe安装文件，弹出安装向导，如下图所示：

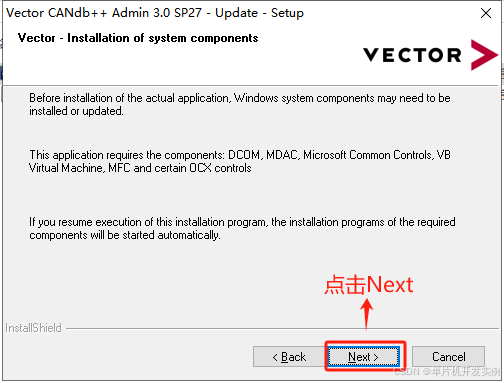

2. 点击Next

3. 点击Next

4. 点击Next

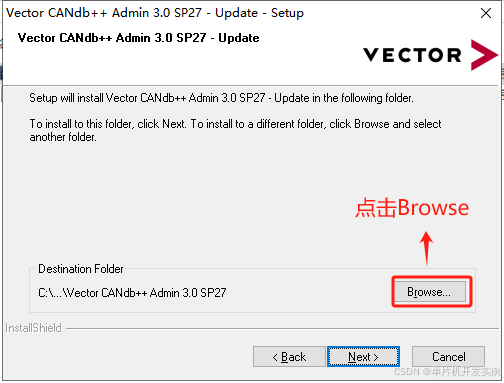

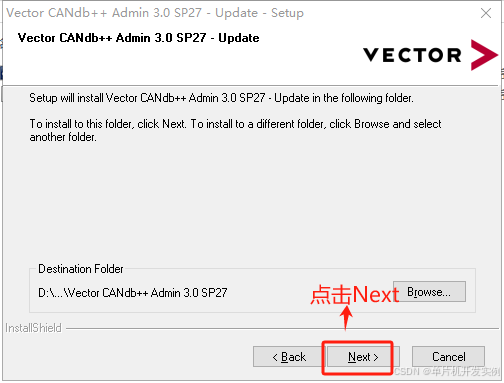

5. 点击Browse选择安装目录或保持默认安装目录，这里选择安装到D盘，然后点击确定，继续安装

6. 点击Next

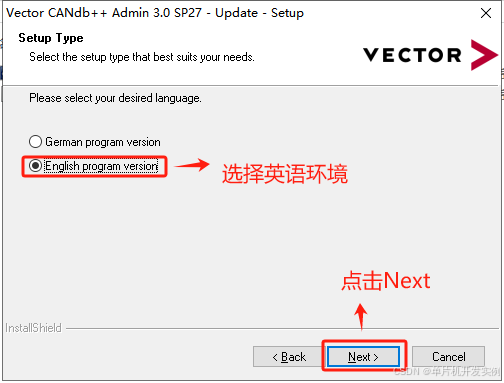

7. 接着选择英语环境，点击Next

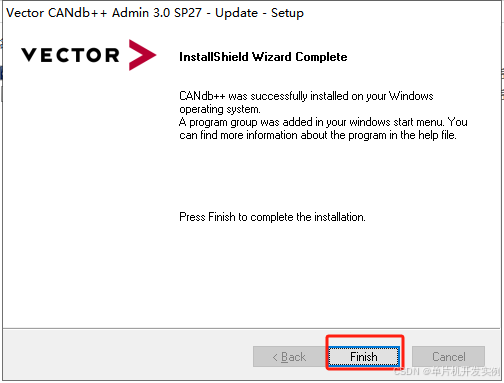

8. 安装完成


---

五、解决打开错误问题

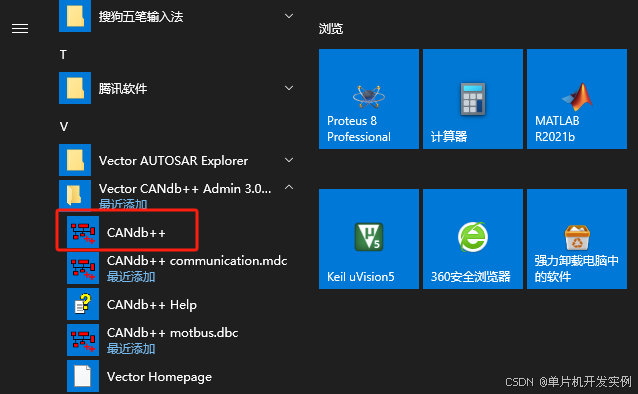

1. 点击开启菜单，找到CANdb++并打开，如下图所示：

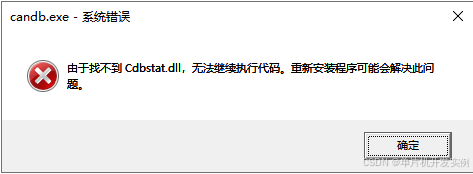

2. 点击打开CANdb++后会弹出如下的错误提示，找不到Cdbstat.dll文件

3. 解决此错误提示的方法如下：
   找到下载安装目录下的Cdbstat.dll，根据自己系统的情况选择X86或X64，X86为32位电脑，X64为64位电脑。然后把Cdbstat.dll文件拷贝到对应目录：

• 如果是32位文件C:\Windows\System32 (Windows XP,7,8,10)
• 如果是64位文件C:\Windows\SysWOW64

---

六、CANdb++ 界面

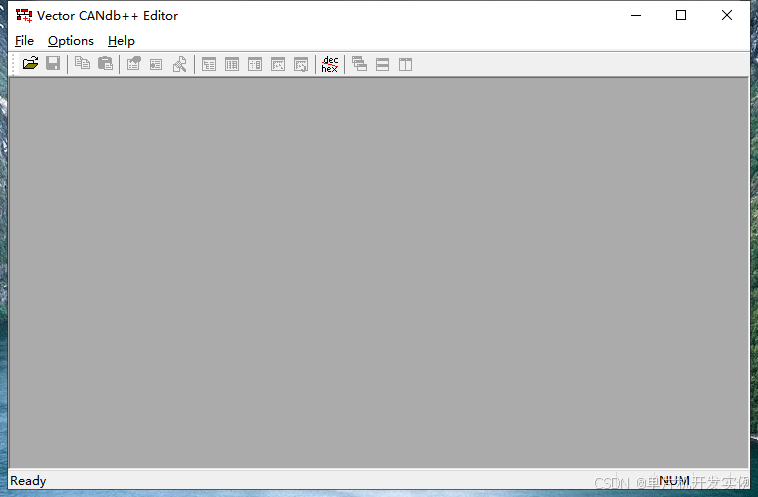

1. 正常打开CANdb++程序，主界面如下所示：

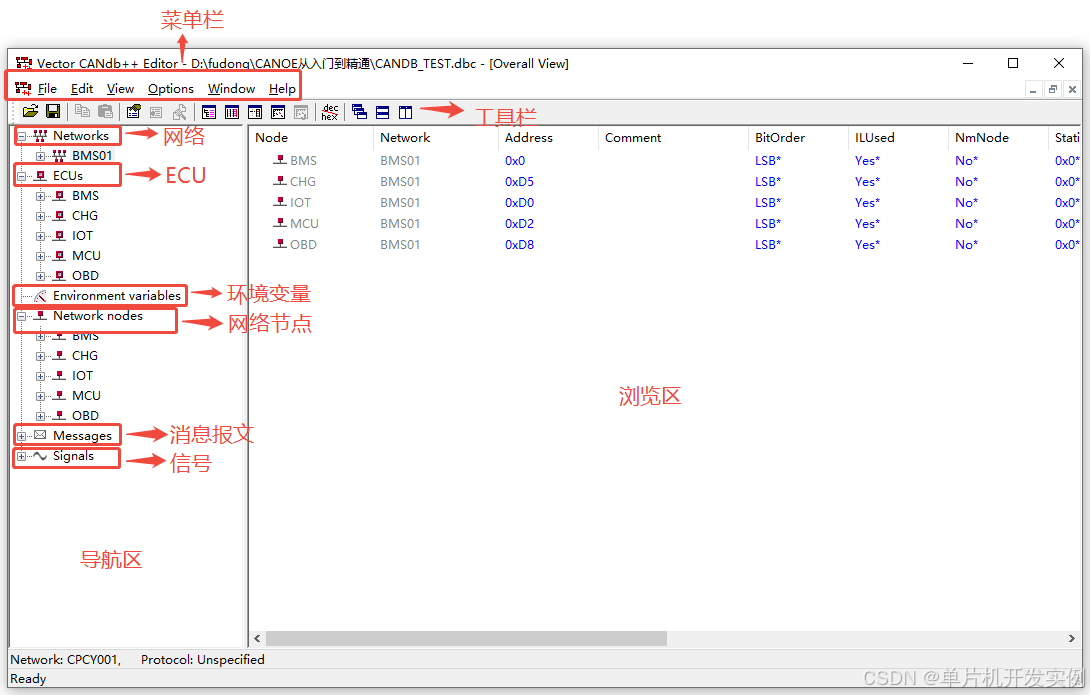

2. 当打开任意一个DBC文件时，显示的窗口界面如下所示：


七、总结

以上就是DBC文件介绍及CANdb++ Adimin Editor的安装，本文只是简单介绍了环境的安装配置，下一节我们将介绍如何创建DBC文件并添加消息和信号。

---
