LVS-DR的ARP污染问题

LVS-DR模式很简单，但是LVS的DR模式下会出现一个arp污染的问题，这正是由于DR模式下，RS携带自己的MAC和VIP作为封装，直接经过网关然后给到客户端，然而我们的VIP是在服务器上面和LVS上面都有配置，其中LVS的VIP不做arp抑制，而服务器上面的VIP做了arp抑制。目的是为了让我们的网关在发送arp广播找VIP的mac时，仅有LVS回应，让网关将流量给到LVS。

但是问题就出在这里，网关会为了下一次的传输，对VIP的MAC进行加表，MAC是LVS的，但是RS服务器回的包是通过二层给到网关，那么网关的VIP对应的MAC就会被刷新。以至于让网关误以为VIP对应的mac为RS的。那么下次的流量就不会再走LVS，直到arp表更新。

下面这个实验就很好的说明了问题：

实验

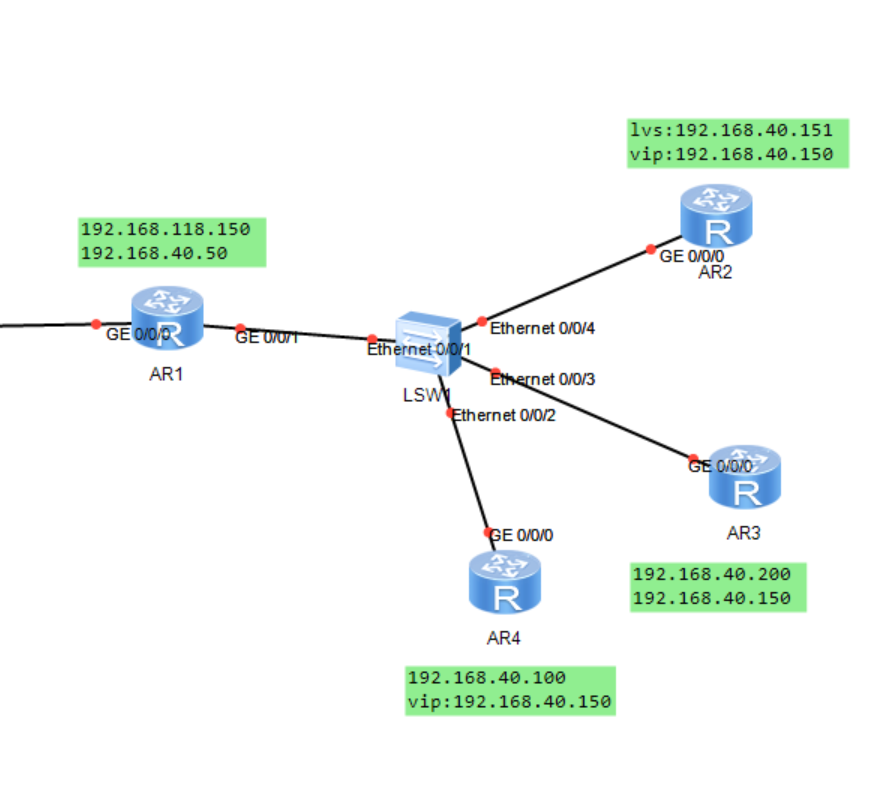

四台主机：router：网关，两块网卡：ens160：192.168.118.150，ens224：192.168.40.50 lvs服务器(仅主机模式)：ens160：192.168.40.151 web1/2: 192.168.40.100/200

要求是外网通过访问192.168.118.150能够负载均衡，上面的AR2作为LVS，并且提供LVS-DR服务，AR1作为网关。

配置

RS服务器

web1/2服务器同时配置

#web1/2
dnf install nginx -y
firewall-cmd --permanent --add-port 80/tcp#也可以关闭防火墙systemctl stop firewalld
firewall-cmd --reload
setenforce 0
#web2就改为192.168.40.200/24
nmcli con mod ens160 ipv4.method manual ipv4.address 192.168.40.100/24 ipv4.gateway 192.168.40.50 connection.autoconnect yes
echo "Test page which from ip:$(hostname -I)" > /usr/share/nginx/html/index.html
systemctl enable --now nginx

添加虚拟网卡，配置VIP然后做arp抑制

#web1/2同时配置
nmcli con add type dummy ifname lvstest ipv4.address 192.168.40.150/24 ipv4.method manual connection.autoconnection yes
nmcli con up dummy-lvstest
echo '1' > /proc/sys/net/ipv4/conf/lvstest/arp_ignoresysctl -p

echo '1' > /proc/sys/net/ipv4/conf/lvsTest/arp_ignore

• 作用：让接口 lvsTest 忽略 ARP 请求，除非 ARP 请求的目标 IP 就是本机接口的 IP。

• 取值 1 的含义：

  • 0（默认）：对所有 ARP 请求都响应（可能导致冲突）。

  • 1：只响应目标 IP 是本机接口的 ARP 请求（其他 VIP 的 ARP 请求不响应）。

配置lvs

systemctl stop firewalld
#添加VIP
nmcli con add type dummy ifname lvstest ipv4.address 192.168.40.150/24 ipv4.method manual connection.autoconnect yes
nmcli con up dummy-lvstest
#配置原有的仅主机网卡
nmcli con mod ens160 ipv4.method manual ipv4.address 192.168.40.151/24 ipv4.gateway 192.168.40.50 connection.autoconnect yes
nmcli con up ens160
dnf install ipvsadm -y
firewall-cmd --add-port 80/tcp --permanent
ipvsadm -A -t -A -t 192.168.40.150:80 -s rr
ipvsadm -a -t 192.168.40.150:80 -r 192.168.40.100:80 -g
ipvsadm -a -t 192.168.40.150:80 -r 192.168.40.200:80 -g

我们这里直接就配置router，先看看arp污染的效果

Router网关

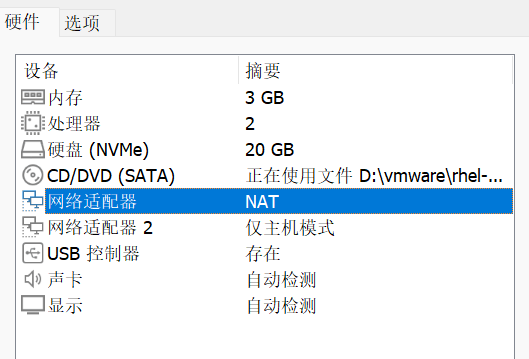

这里需要写两条iptables，一条将进来的流量打到lvs上，一条用于内部出去。其次自己需要添加两块网卡，一块用于内部之间通信，所以内部用仅主机模式，外部用nat模式

#配置内部IP作为网关
nmcli dev con ens224
nmcli con mod ens224 ipv4.method manual ipv4.address 192.168.40.50/24 connection.autoconnect yes
nmcli con up ens224
#systemctl stop firewalld
echo "net.ipv4.ip_forward = 1" > /etc/sysctl.conf
sysctl -p

配置iptables

#进行DNAT将流量给到VIP
iptables -t nat -A PREROUTING \-d 192.168.118.150 \      # 1. 报文的目的 IP 必须是 118.150-p tcp \                  # 2. 协议必须是 TCP--dport 80 \              # 3. 目的端口必须是 80-j DNAT \                 # 4. 动作：做目的地址转换（DNAT）--to-destination 192.168.40.150  # 5. 把目的 IP 改成 40.150
#进行一个SNAT,让流量出去
iptables -t nat -A POSTROUTING \-s 192.168.40.0/24 \      # 源网段-j SNAT --to-source 192.168.118.150

[root@router ~]# iptables -t nat -nL
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination
DNAT       tcp  --  0.0.0.0/0            192.168.118.150      tcp dpt:80 to:192.168.40.150
Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
SNAT       tcp  --  192.168.40.150       0.0.0.0/0            tcp spt:80 to:192.168.118.150

 以上大致就配置完成了，我们测试一下效果，看看是否进行了arp污染

测试

我们先在router网关服务器上面直接curl内网的VIP

[root@router ~]# curl 192.168.40.150
Test page which from 192.168.40.100
[root@router ~]# curl 192.168.40.150
Test page which from 192.168.40.100
[root@router ~]# curl 192.168.40.150
Test page which from 192.168.40.100
[root@router ~]# curl 192.168.40.150
Test page which from 192.168.40.100

我们发现根本不会走lvs，但是我们明明做了arp抑制，我们直接查询arp表

[root@router ~]# ip neigh show | grep 192.168.40.150
192.168.40.150 dev ens224 lladdr 00:0c:29:33:be:12 STALE

在去到100这个服务器上面查本地mac

[root@localhost ~]# ip link show ens160
2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP mode DEFAULT group default qlen 1000
link/ether 00:0c:29:33:be:12 brd ff:ff:ff:ff:ff:ff

发现一模一样，也就是直接给到了服务器没有走lvs

解决问题

很简单，只要将mac地址永久性设置成为LVS上面的物理接口的mac就可以了，也可以加上一句arp_announce，这两个方法常用

方法一：

这种是直接在RS上面将arp给在对应网卡进行抑制了

echo '2' > /proc/sys/net/ipv4/conf/lvstest/arp_announce
sysctl -p

方法二：

[root@lvs ~]# ip link show dev ens160
2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP mode DEFAULT group default qlen 1000link/ether 00:0c:29:df:dd:5c brd ff:ff:ff:ff:ff:ff #mac为00:0c:29:df:dd:5caltname enp3s0

dummy 接口本质上是一个纯软件回环设备：

• 没有对应的物理网卡，也不会把帧发到外部交换芯片；

• 所以 dummy 接口收不到也发不出任何二层广播（包括 ARP）；

• 只有 真正挂在链路/交换机上的物理接口 才能与网关交互 ARP。

因此，当网关（router）想确定 192.168.40.150 的 MAC 时，它只能向 同一二层域里的物理接口 发送 ARP 请求，得到的必须是 LVS 物理网卡的 MAC； dummy 接口的 MAC 对网关来说永远不可见，也无法用来转发流量。

router上面配置lvs的mac

#先删除原有的
[root@router ~]# ip neigh del 192.168.40.150 dev ens224
[root@router ~]# ip neigh add 192.168.40.150 lladdr 00:0c:29:df:dd:5c dev ens224 nud permanent
[root@router ~]# ip neigh show | grep 192.168.40.150
192.168.40.150 dev ens224 lladdr 46:32:3a:c4:2c:a7 PERMANENT

测试

[root@router ~]# for ((i=1;i<=5;i++))do curl 192.168.40.150;done
Test page which from 192.168.40.200
Test page which from 192.168.40.100
Test page which from 192.168.40.200
Test page which from 192.168.40.100
Test page which from 192.168.40.200
