自动化立体仓库堆垛机控制系统STEP7 FC1功能块 读取位置值SSI接口

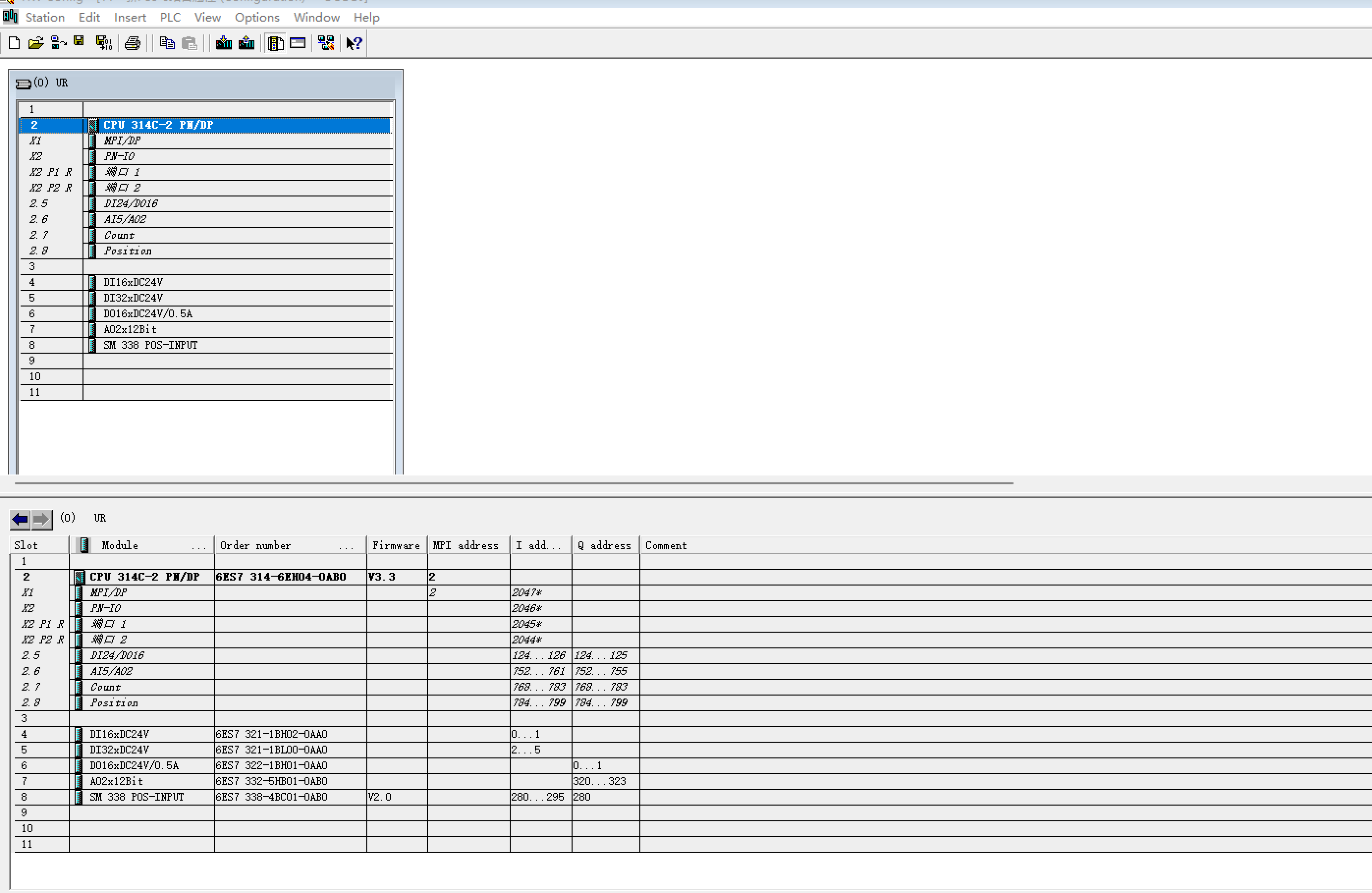

1、堆垛机控制系统STEP7硬件组态如下图

CPU CPU 314C-2 PN/DP  6ES7 314-6EH04-0AB0 SM 338 POS-INPUT

AO2x12Bit 6ES7 332-5HB01-0AB0

 2、堆垛机控制系统STEP7内部变量

前进HMI    M       0.0    BOOL
后退HMI    M       0.1    BOOL
上升HMI    M       0.2    BOOL
下降HMI    M       0.3    BOOL
左伸HMI    M       0.4    BOOL
右伸HMI    M       0.5    BOOL
多深选择    M       0.6    BOOL
多叉选择    M       0.7    BOOL
高速HMI    M       1.0    BOOL
启动HMI    M       1.1    BOOL
