创新综合实践 水果商城管理系统
目录
第1章 概 述
1.1 课题背景
1.2 国内外研究现状
1.3 课题实现的主要目标
1.4 课题的创新点
1.5 本文主要工作和结构安排
1.6 本章小结
第2章 需求分析
2.1 可行性分析
2.2 业务描述
2.3 功能需求
2.4 非功能需求
2.4.1 需求分析阶段的性能需求
2.4.2 需求分析阶段的安全性需求
2.4.3 需求分析阶段的易用性需求
2.5 项目开发计划
2.6 本章小结
第3章 总体设计
3.1 系统设计目标概述
3.2 系统技术架构设计特点
3.2.1 架构设计目标
3.2.2 系统的网络架构
3.3 系统功能架构
3.4 数据库设计
3.4.1 数据库的设计过程及遵循的原则
3.4.2 数据表的E-R图
3.4.3 数据库的详细设计
3.5 本章小结
第4章 详细设计
4.1功能子模块设计
4.1.1 用户登录管理模块
4.1.2 用户添加管理模块
4.1.3 热卖水果管理模块
4.1.4 水果信息管理模块
4.1.5 库存水果管理模块
4.2 本章小结
第5章 系统测试
5.1 测试目的
5.2 测试原则
5.3 兼容性测试模块
5.4 功能模块测试
5.4.1 用户注册
5.4.2 添加购物车
5.4.3 添加用户信息
5.5 本章小结
第6章 用户使用说明
6.1 概述
6.2 运行环境
6.3 系统安装
6.4 系统运行
结 论
第1章 概 述
在当今时代，互联网和电子商务正以前所未有的速度蓬勃发展，传统的水果零售模式已逐渐难以契合现代消费者日益增长的需求。消费者对于水果的期望不再仅仅局限于其本身的品质和新鲜度，他们对购物体验提出了更高的要求，包括便捷性、信息透明度、个性化服务以及配送速度等方面。与此同时，水果的种植者和批发商也面临着诸多挑战，如市场竞争的加剧、库存管理的困难以及单一的销售渠道等。在此背景下，开发一款高效的水果商城管理系统显得尤为重要。该系统旨在利用现代化的信息技术和管理手段，对传统水果销售模式中的痛点进行有效解决，为消费者提供更加优质、便捷的服务，同时优化水果供应链的整体效率，推动水果市场向着更加健康的方向发展。它的成功开发和应用，有望为水果产业注入新的活力，促进产业的升级与现代化转型。
1.1 课题背景
在现代社会的消费环境中，消费者的购物体验已逐渐演变为一个综合考量的因素，消费者不仅关注商品质量，还注重购物过程中的便捷性、信息的透明度以及服务的个性化。水果商城管理系统为提升消费者的购物体验提供了多种创新性的解决方案。一方面，它支持多种购物方式，如在线选购、预定和团购等，能够充分满足不同消费者的个性化需求；另一方面，系统提供的实时库存更新功能，能让消费者实时掌握水果的库存情况，有效避免了下单后出现缺货的尴尬局面。此外，系统还能根据用户的购买历史和偏好，为用户量身定制个性化的推荐，如推荐合适的水果组合或促销活动，极大地激发了用户的购买意愿。而且，系统集成的物流管理功能，确保了水果能够安全、快速地送达消费者手中，进一步提升了购物体验。
随着人们生活水平的提升，对健康和高品质食品的要求也日益增长，水果作为健康食品的代表，其市场需求持续攀升。然而，传统的水果销售模式存在诸多弊端，其中较为突出的是冗长的供应链、信息的不对称以及库存管理的困难。因此，开发一个高效的水果商城管理系统不仅能够满足消费者对于水果的消费需求，而且有助于提升整个水果供应链的效率，进而推动水果市场朝着更加健康、有序的方向迈进。
1.2 国内外研究现状
随着人们生活水平的提升，对食材的品质需求愈发严苛，尤其对水果的口感与新鲜度要求显著提高。水果作为日常膳食的重要组成部分，在现代健康生活中占据关键地位。然而，传统水果购买模式在需求升级下暴露出诸多痛点：消费者需亲自前往水果店选购，耗费时间与交通成本；由于供应链信息不透明，难以直观判断水果的产地、采摘时间及品质优劣；选购范围受限于本地店铺的品类陈列，难以获取稀有或进口水果；若遇节日庆典等批量采购场景，提前预约流程繁琐且灵活性不足。因此，如何构建便捷、高效的水果采购体系，成为解决传统购果难题的核心方向。当下，众多企业依托互联网技术布局水果线上销售服务，旨在突破传统模式的局限性。
尽管国内外企业已对水果网购系统展开大量研究与实践，但现有系统仍存在优化空间：
（1）图文真实性问题：部分商家展示的水果图片经过过度修图，实物与宣传图存在色差、果径不符等情况，导致消费者体验落差；
（2）冷链配送短板：受物流环节影响，水果在运输中易出现磕碰损伤、保鲜失效等问题，配送时效也难以精准把控；
（3）价格体系模糊：部分平台未明确标注水果的规格（如单果重量、包装数量）及附加费用（如冷链运费），下单后易引发价格争议。
为打造更优质的水果消费体验，本系统聚焦三大核心优化方向：提供无修实拍的水果详情图，确保所见即所得；对接专业冷链物流体系，实现全程温控配送；建立透明化价格体系，清晰标注规格、运费等明细，助力用户获得便捷、安心的水果采购体验。
1.3 课题实现的主要目标
本水果商城管理系统依托Javaweb 框架，综合运用HTML、CSS、servlet和 JavaScript等技术，致力于开发一套功能完备且操作简便的系统。其核心目标主要涵盖以下几个方面：
（1）水果线上销售：旨在为广大消费者搭建一个便利、高效的购物平台，方便用户轻松浏览、搜索和购买各类水果。系统支持多种支付方式，包括微信支付、支付宝支付、银行卡支付等，以适应不同用户的支付习惯；同时，还提供了多种配送方式，像快递配送和同城配送，用户可根据自身情况灵活选择合适的收货方式。
（2）库存管理优化：利用系统的实时库存监控功能，精确掌控水果的库存数量。基于销售数据和库存余量，系统将自动生成科学合理的补货建议，以此避免库存积压或短缺的情况发生，确保库存始终处于合理水平，最大程度地减少库存损耗。
（3）用户满意度提升：通过个性化推荐算法，系统会依据用户的购买历史和浏览记录，为用户推荐可能感兴趣的水果，提高用户购物的效率和趣味性。此外，快捷的配送服务保证水果能在最短时间内送达用户手中，有效提升用户对购物服务的满意度。
（4）市场透明化促进：系统将公开各类交易信息，包括水果的价格、销量、用户评价等，营造更加公开透明的市场环境。通过这种方式，能够保障水果市场的公平竞争，有效抑制不良商家的不正当竞争行为，维护消费者和商家的合法权益。
通过上述目标的实现，本水果商城管理系统将为用户带来优质的购物体验，为商家提供高效的管理工具，推动水果线上销售业务向着更加健康、有序的方向蓬勃发展。
1.4 课题的创新点
基于现在的环境、需求和资源的综合考量，结合专业性质的特点，设计与开发了这项系统，在现有系统的基础上加以改良优化出独有的特点：
（1）广阔市场前景：在科技与互联网高速发展的当下，移动终端用户规模持续扩张，为水果销售类系统提供了庞大的潜在用户基础。依托这一趋势，本系统能够有效吸引流量，具备显著的市场增长潜力。
（2）高实用价值：针对快节奏生活方式下的大众消费需求，本系统深度聚焦用户视角，精心设计各功能模块。通过智能引导用户选购心仪水果，大幅提升购物效率，为消费者打造优质消费体验，具备极高的实用价值与现实意义。
（3）便捷操作体验：系统秉持简洁易用原则，各栏目功能清晰直观，操作流程一目了然。融入人机交互理念，以简明文字引导用户操作，降低使用门槛，确保用户能够轻松上手。
（4）卓越扩展性能：基于分层设计架构，系统将功能模块进行精细化拆分，构建出清晰有序的层级体系。这种设计模式显著降低模块间耦合度，增强系统模块化特性，使系统在功能扩展与维护升级方面具备极强的灵活性，能够快速响应业务变化需求 。
1.5 本文主要工作和结构安排
本文主要工作围绕水果商城管理系统的开发展开，涵盖了从系统规划到最终实现的整个过程，其结构安排如下：
第1章旨在向读者清晰阐述水果商城管理系统的课题背景、实现目标以及开发的大致安排，让用户能够直观感受该软件的重要意义和价值。
第2章是系统可行性和需求分析，首先介绍了本系统所采用的相关技术，前端运用JSP、CSS3与jQuery相结合的方式，进行数据处理和动态交互；后台则采用Java语言编写，采用B/S架构及MVC模式，使系统整体架构清晰明了，具有易于操作和易于修改的优点。在此基础上，将从经济、时间、技术、操作、法律等多个维度对水果商城管理系统进行可行性分析，详细探讨开发此系统是否可行。同时，会通过市场调研和资料查阅，深入剖析系统所需实现的各项功能，利用用例图清晰展示系统的功能需求，包括用户登录、浏览商品、搜索商品、添加购物车、下单购买、用户管理以及商品管理等多个方面，为后续开发提供明确的指导方向。
第3章是系统设计部分，将阐述水果商城管理系统的设计目标，包括如何利用Javaweb框架结合HTML、CSS、servlet和JavaScript等技术，构建一个功能完善且操作简便的系统。在系统设计过程中，会从多个方面进行考虑，如实现水果的线上销售，为用户提供便捷的购物渠道，并支持多种支付和配送方式；通过系统的实时库存监控功能优化库存管理，自动生成合理的补货建议，避免库存的积压或短缺；运用个性化推荐和快捷配送服务提升用户满意度；通过公开交易信息促进市场透明化，确保公平竞争。此外，会详细介绍系统的技术架构设计，包括架构的目标、网络架构以及功能架构，展示如何将系统划分为多个模块，以实现高效开发、稳定运行、操作简便、安全可靠、易于维护且实用价值高的系统目标。同时，会详细说明数据库的设计，包括设计过程遵循的原则和详细的表结构，涉及用户表、水果表、热卖水果表和商品表等，确保系统的数据存储和管理高效且安全。
第4章是系统的详细设计与实现，对系统的各个核心功能模块进行详细设计和实现，包括用户登录管理、用户添加管理、热卖水果管理、水果信息管理以及库存水果管理等。在用户登录管理部分，将介绍如何使用邮箱或手机号和密码进行登录，并对输入信息进行验证，保证登录的安全性和唯一性；用户添加管理将阐述如何在后台管理系统中添加用户；热卖水果管理将展示如何根据订购数量展示热卖水果；水果信息管理会说明如何在界面呈现水果的详细信息；库存水果管理则侧重于后台对库存水果信息的查看。每个部分都会展示相应的界面，方便读者直观理解。
第5章是系统测试，主要讲述如何对整个水果商城管理系统进行全面测试。首先明确系统测试的目的，将系统视为一个整体，包括软件、硬件和操作人员，旨在找出系统设计中可能存在的错误，确保系统在安全、性能等多方面符合预期，在实际运行环境下进行组装测试和确认测试。同时，阐述系统测试的各项原则，包括明确测试标准、制定测试计划、进行全方位测试以及遵循经济原则。此外，还会对系统的兼容性进行测试，确保系统在不同浏览器（如Edge和Chrome）下都能正常运行和使用，对部分重要功能模块（如用户注册、添加购物车、添加用户信息）进行功能测试，并展示测试结果，以便后续优化系统。
第6章是用户使用说明，将详细介绍系统的开发环境、运行环境、系统安装和系统运行的具体步骤。
通过以上各章节的内容，本文将为读者全面呈现水果商城管理系统从需求分析、设计、实现到测试和使用的完整开发过程，帮助读者理解如何开发一个功能实用、性能良好且易于使用的水果商城管理系统。
1.6 本章小结
本章详细介绍了该系统的主要功能和目标，涵盖水果商品的全方位管理，包括水果的添加、编辑、删除、查询操作，以及对水果名称、规格、单价、库存、产地等属性的管理；同时涉及用户管理，包含用户的注册、登录、信息修改和权限管理等，以保障系统的安全性和用户体验；还涉及订单管理，实现订单的生成、查询、修改和删除功能，方便用户查看购买记录及管理员处理订单流程。从开发方向来看，着重于系统的性能优化，确保系统在大量用户同时访问时能够稳定运行，为用户提供流畅的操作体验。
第2章 需求分析
系统需求分析旨在全面剖析系统需实现的功能与性能指标，明确系统设计的约束条件、与其他系统组件的接口细节，以及定义系统的有效性需求。具体而言，需深入拆解待解决的问题，精准把握问题的各项要求，涵盖数据输入类型、处理过程中的预期结果以及最终输出形式等内容。
可行性研究的核心目标，是通过最小成本在最短时间内判断项目问题是否具备解决方案。当承接一个项目时，若开发过程中出现大量现有能力无法在预定规模或时间内解决的问题，且这些问题可能长期无解，那么投入的时间、人力、软硬件资源及经费都将成为无效消耗。可行性分析正是用于判断原系统规模与目标的可实现性，以及评估实现后的经济效益是否足以支撑开发投入。若可行，则需对系统及设计进行高层次的抽象简化与压缩，以推进后续分析设计工作。
2.1 可行性分析
（1）经济可行性
水果商城管理系统主要目的是对水果商城的各项业务进行管理，涵盖水果商品管理（如添加、编辑、删除、查询等操作）、用户管理（注册、登录、信息修改等）、订单管理（生成、查询、修改、删除）以及购物车和关注功能等。该系统使用的开发工具是IDEA，后期若有需要，可以基于现有的代码结构进行二次开发，但目前主要聚焦于系统的基础功能实现，暂不考虑复杂的二次开发需求。对于后期维护，由于系统处于初步上线阶段，用户量相对较少，数据量不大，且本平台采用的是Tomcat免费的本地服务器，无需支付服务器部署成本。同时，所使用的开发技术和工具大多是开源免费的，综合来看，本水果商城管理系统具有良好的经济可行性。
（2）时间可行性
时间可行性主要考量是否能在预定的时间范围内完成系统开发。由于本水果商城管理系统的功能虽然涉及多个模块，但整体结构较为清晰，主要使用Javaweb、JSP和Servlet等技术进行开发，开发团队对这些技术的运用较为熟练，并且熟悉软件开发的整个流程，包括需求分析、系统设计、开发、测试等环节，因此在规定时间内完成系统开发是完全可行的。
（3）技术可行性
本系统主要采用Java编程语言，并运用Javaweb、JSP和Servlet技术来构建。技术可行性着重关注在软件开发过程中，开发人员是否能熟练掌握相关开发技术，能否运用这些技术实现系统的各项功能以及能否妥善解决开发中出现的技术难题。开发团队对Java语言基础扎实，对于Javaweb、JSP和Servlet的开发技术也较为精通，能够运用这些技术构建出稳定的系统。即便遇到技术难题，网络上有丰富的技术博客和论坛等资源可供参考，开发环境也无特殊要求，因此本水果商城管理系统在技术可行性方面不存在问题。
（4）操作可行性
开发该系统所使用的开发工具是IDEA，它可以在多种操作系统上稳定运行，操作方便，开发人员可以轻松上手。系统界面设计遵循人机交互的原则，采用图形化界面和文字说明相结合的方式，确保用户操作简便。每一步操作都有明确的文字引导和提示，用户可以轻松上手，无需复杂的培训.对于系统的操作员，如水果商城的管理员和普通用户，界面设计将遵循简洁直观的原则，经过简单的操作培训或查看系统操作说明，即可掌握系统的使用方法。从操作便利性的角度来看，开发水果商城管理系统是可行的。
（5）法律可行性
水果商城管理系统完全是自主设计和研发的，使用的软件、技术等均为开源且免费，不存在侵犯知识产权的情况，不会涉及违反相关法律法规的问题，因此本软件具有法律可行性。
2.2 业务描述
若要实现水果提交订单，完成购买功能，则需要登录系统后才能使用，若没有账号则需先注册再使用系统。该系统主要使用者为用户，因此大部分权限分配给使用者。管理员可进行系统维护，以及查看和管理所有用户信息、水果信息和订单详情等。
本系统连接的数据库内容（除用户加密密码外）管理员均可查看，以此保障用户账号安全性。用户登录系统后可自行选择各类功能操作，如修改登录密码，数据库将自动完成更新。
用户权限包括：登录系统、将水果加入购物车、提交确认订单、删除订单、查看订单及显示历史订单等。
管理员权限包括：管理维护系统、查看用户信息、查看订单详情。
本次软件设计共包含 7 个页面：首页、水果分类页面、购物车页面、我的订单页面、个人中心页面、登录页面、注册页面，可满足用户查看各类信息及页面跳转的基本需求。
登录系统后的流程如下：用户可选择直接进入 “首页” 或 “水果” 页面，两者互不冲突。当用户点击某水果后，将进入水果介绍详情页面。该详情页面主要分为三个板块：水果图片及相关信息、加入购物车按钮、水果类型选择。若用户欲进行购买，系统将要求先登录并跳转至登录页面；若不下单，则继续留在原页面浏览。如图 2-1 所示。
图2-1 操作流程图
2.3 功能需求
需求分析是软件工程中的一个重要的环节，是开发人员经过详尽细致的问卷调查或市场调研后，分析用户所需要的产品的功能，提出具体的软件功能、可行性、性能等方案。确定软件应该实现哪些功能业务，而不是具体的实现方法。本系统开发的各个模块都有硬性需求，因此做功能性需求分析。
水果商城管理系统的成功很大程度上依赖于需求分析的准确性和全面性。需求分析是一个复杂且耗时的过程，因为用户需求往往是动态变化的。然而，这也凸显了需求分析在软件开发中的重要地位。只有做好需求分析，才能抓住要点，快速高效地完成系统的开发。
用例图是指由参与者、用例、边界以及它们之间的关系构成的用于描述系统功能的视图。用例图是系统的蓝图，展示了用例之间以及用例与参与者之间的相互联系。用例图用于对系统、子系统或类的行为进行可视化，帮助用户理解如何使用这些元素，并指导开发者实现这些元素。用例图定义了系统的功能需求，但它并不描述系统内部对功能的具体实现。

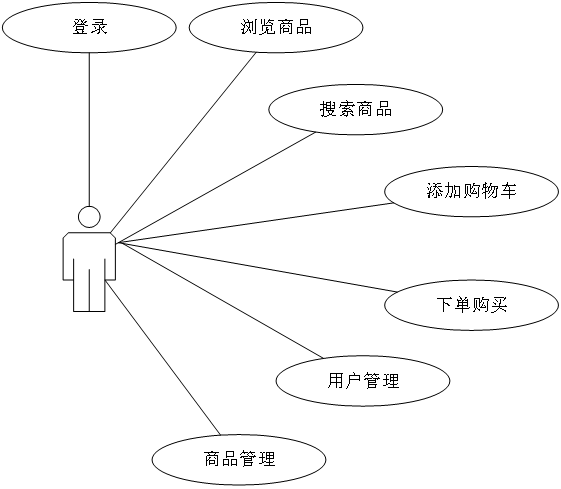

本系统是一个水果商城管理系统，通过用例图来反映用户的实际交互需求。用例图包含以下7个用例，分别为：
（1）登录：用户通过输入邮箱和密码进行登录。
（2）浏览商品：用户可以浏览系统中提供的水果商品。
（3）搜索商品：用户可以通过关键词搜索特定的水果商品。
（4）添加购物车：用户可以选择商品并将其添加到购物车中。
（5）下单购买：用户可以确认购物车中的商品并完成下单购买。
（6）用户管理：用户可以编辑和保存个人资料。
（7）商品管理：用户可以编辑商品信息。
本系统将商品管理分为了四大基础模块，分别为水果分类管理、库存管理、订单管理和用户管理。用户可以根据自身需求在这些模块中设置并管理相应的功能。用例图展示了用户与系统之间的交互流程，确保用户能够轻松实现各项操作。通过上述用例图，用户可以直观地了解系统的功能需求，开发者也能够根据这些需求实现系统功能，确保系统的成功开发和应用。用户用例图如图2-1所示。
图2-1 用户用例图
2.4 非功能需求
在系统开发的全流程中，功能需求始终占据核心地位。若开发者在开发过程中对功能需求认知模糊，将难以构建出高质量的系统。与此同时，非功能性需求在系统开发中同样不可或缺，但其涉及范围广泛，往往容易被忽视。非功能性需求可称为软件开发的 “约束条件”，这是由于从基础到复杂的各类软件系统，都存在反映系统质量与特性的额外要求，这些要求从多个维度对可能采用的解决方案形成约束与限制。
系统的非功能性需求主要涵盖软件性能、可靠性、运行限制等多个层面。对于不同的软件系统，其具体内容需依据系统特性与工作环境等实际情况综合确定。在开展非功能性需求分析时，需将重点聚焦于那些对系统至关重要的因素上。
2.4.1 需求分析阶段的性能需求
本水果商城管理系统在开发时主要基于Javaweb框架，结合HTML、CSS、Servlet和JavaScript等技术。通过合理使用HTML5和CSS3的新特性，优化页面的加载速度和显示效果，采用优化的JavaScript代码结构和算法，提高系统的整体性能，提升用户体验。
2.4.2 需求分析阶段的安全性需求
本水果商城管理系统是基于B/S架构开发，鉴于该系统涉及用户的个人信息（如用户注册信息、登录密码、支付信息等）和商业数据（如订单信息、商品信息等），需要确保软件的安全性。用户在登录时，会对用户输入的账号密码进行前端和后端的双重校验。前端校验通过JavaScript编写的正则表达式对用户输入的信息进行初步检查，防止非法输入。
2.4.3 需求分析阶段的易用性需求
本水果商城管理系统基于Javaweb框架开发，通过使用HTML、CSS、servlet和JavaScript等技术，旨在为用户提供便捷的购物体验。由于该系统的受众群体是广大水果消费者，因此需要保证系统的易用性。在界面设计上，运用HTML和CSS技术，打造简洁、美观、直观的页面，使用户能够轻松找到所需的功能，如搜索水果、查看商品详情、添加购物车、下单购买等操作。界面元素的布局和交互设计遵循用户友好原则，例如采用清晰的导航菜单、醒目的操作按钮和简洁的操作流程，方便不同年龄段和技术水平的用户都能快速上手使用。同时，系统将提供良好的提示信息和帮助文档，以便用户在遇到问题时能快速解决，确保人机交互设计满足用户的操作习惯和需求，让用户能流畅地完成购物流程。
2.5 项目开发计划
本项目负责人：林杰锋
本项目预期开发时间安排：
需求分析预定开始日期、完成日期：5月20日-5月25日，撰写可行性分析和需求规格说明书。
设计预定开始日期、完成日期：5月25日-6月1日，撰写概要设计和详细设计文档。
编码和测试实现预定开始日期、完成日期：6月1日-6月8日，发布可在计算机上运行使用的软件。
完成文档和答辩日期：6月8日-6月15日 。
经费约束：暂无。
开发期限：26天。
2.6 本章小结
本章介绍了本软件如何建立，详尽描述了本软件的功能分析和非功能需求分析，分析了本软件的时间可行性、法律可行性、技术可行性、经济可行性等。并且证明了本软件具有这些可行性。
第3章 总体设计
系统设计阶段需完成软件系统模块层次结构、数据库结构以及模块控制流程的设计，核心是明确软件系统 “怎么做” 。本章节基于系统分析成果，依次对系统架构、功能模块、工作流程及数据库展开设计。
3.1 系统设计目标概述
水果商城管理系统以 JavaWeb 框架为基础，整合 HTML、CSS、Servlet 及 JavaScript 等技术，打造功能完整、操作简便的水果电商管理平台。核心建设目标聚焦以下方向：
（1）线上交易闭环搭建：构建消费者便捷购物通道，支持水果商品的浏览检索、选购下单全流程。适配多元支付场景，覆盖微信、支付宝、银行卡等主流支付方式；同时提供快递配送、同城即时送等物流选项，满足用户差异化收货需求，打通 “选 - 购 - 配” 线上消费链路。
（2）智能库存动态调控：依托系统实时库存监测能力，精准掌握水果库存数据。结合销售趋势与库存水位，自动输出补货策略，平衡库存周转效率，规避积压滞销或缺货断档风险，助力商家优化库存成本。
（3）用户体验精准优化：基于用户行为数据（购买历史、浏览轨迹等），通过个性化算法推荐潜在感兴趣的水果品项，缩短购物决策路径。协同高效物流配送体系，保障水果快速送达，提升服务体验与用户复购意愿。
（4）促进市场生态透明化：公开水果交易全链路信息，包含价格体系、销量数据、用户评价等内容。以透明化信息环境规范市场秩序，抑制不良竞争，保障买卖双方权益，推动水果电商生态健康发展。
通过功能模块与服务体系的协同建设，系统既为用户打造便捷、个性化的购物场景，也为商家提供数字化管理工具，助力水果电商业务实现高效运营与可持续增长。
3.2 系统技术架构设计特点
本水果商城管理系统主体采用Javaweb框架，并结合HTML、CSS、Servlet和JavaScript等技术进行设计与开发，可以将整个项目划分为层次清晰、结构分明的多层架构，这样有助于减少代码冗余，并且当出现问题时，能够快速定位问题所在的模块或代码段，因此使用这种架构进行开发是十分便利的。
3.2.1 架构设计目标
水果商城管理系统架构设计的目的是将整个系统划分为多个小模块来实现，整体架构的合理性以及模块划分的合理性将决定系统实现的难易程度。合理的架构设计可以显著提升开发效率，确保系统运行稳定流畅，并且操作简便。水果商城管理系统架构的设计应当达到以下目标：
（1）健壮性：此系统是基于成熟的Javaweb框架开发的，这些框架拥有强大的社区支持和丰富的文档资源，开发人员可以借鉴众多成功的实践经验，并且在开发过程中，严格遵循良好的编码规范和严谨的代码逻辑，确保系统在高并发和大数据量处理情况下不会轻易崩溃，保证系统具有较强的稳定性和健壮性。
（2）安全性：在开发过程中，严格遵守网络安全和信息安全的相关标准，对用户输入进行严格的过滤和验证，避免常见的安全漏洞，如SQL注入、跨站脚本攻击（XSS）等。对于用户的登录信息，采用加密存储和传输，对于涉及用户隐私和重要商业信息（如用户的支付信息、订单信息、地址信息等）的数据，通过安全的传输协议和加密算法进行保护。同时，对系统的访问权限进行精细的管理，防止未经授权的访问和操作，保障系统具有较高的安全性。
（3）简洁性：页面设计简洁明了，通过HTM和CSS实现简洁而美观的页面布局，避免过于复杂的界面设计，让用户能够轻松找到所需的功能，如商品浏览、购物车操作、订单查看等。用户仅需具备基本的网络操作知识，就能轻松完成购物操作，使用户界面操作更具友好性。
（4）可维护性：水果商城管理系统的维护主要涵盖两个方面，一是对系统中出现的BUG进行修复，二是根据业务需求对系统进行功能扩展。通过采用分层架构和模块化的开发方式，方便开发人员进行代码的修改和扩展，降低维护成本，提高系统的可维护性，同时也有利于后续的技术升级和更新。
（5）实用性：水果商城管理系统的各项功能紧密贴合现实中的水果销售和购买需求，如商品的展示、筛选、下单、支付、物流查询等功能，能够满足用户日常水果购物的需求，同时也方便商家进行商品管理、订单处理等操作，因此本系统具有很高的实用价值。
3.2.2 系统的网络架构
此系统采用B/S模式，用户通过浏览器与服务器进行交互。其优势在于客户端仅需一个浏览器即可访问系统，无需额外的复杂维护。系统所需的数据由服务器端存储和管理，并且系统采用MVC模式，将业务逻辑、数据处理和视图展示分离，使系统内部层次清晰，符合高内聚低耦合的开发规范。后端通过调用数据库存储和管理水果商品信息、用户信息、订单信息等，并可以与第三方物流、支付等服务提供商进行对接，以实现完整的业务流程，如与支付宝、微信支付等平台对接实现支付功能，与快递公司的系统对接实现物流信息的查询和更新。系统将为用户提供流畅、便捷的购物体验，为商家提供高效的管理平台。
3.3 系统功能架构
功能结构图是按照功能的从属关系绘制的图表，图中的每一个框称为一个功能模块。功能模块可以根据具体情况分得大一些或小一些，分解得最小的功能模块可以是一个程序中的每个处理过程，而较大的功能模块则可能是完成某一任务的一组程序。功能结构图详细描述了硬件、软件、解决方案等的结构、构成和剖面，从大到小、从粗到细、从上到下描绘或绘制出来的结构图。从概念上讲，上层功能包括（或控制）下层功能，越上层功能越笼统，越下层功能越具体。
本系统共有6大功能模块，分别是登录、个人信息、商品浏览、购物车管理、订单管理、用户管理。系统功能架构图如图3-1所示。
各个模块实现的功能分别为：
（1）登录：用户可以选择自行登录方式，若不登录可以浏览各个页面，但是不能进行实际的操作。
（2）用户管理：用户可以管理个人资料，如修改密码、绑定手机号、设置收货地址等。
（3）商品管理：用户可以确认购物车中的商品并完成下单购买。用户还可以查看自己的订单记录，包括订单状态、物流信息等。
（4）商品浏览：用户可以浏览系统中提供的水果商品列表，支持按分类、价格、销量等进行筛选和排序。用户还可以通过关键词搜索特定的水果商品。
（5）购物车管理：用户可以选择商品并将其添加到购物车中。在购物车中，用户可以查看已选商品、修改商品数量、删除商品，并确认购物车中的商品准备下单。

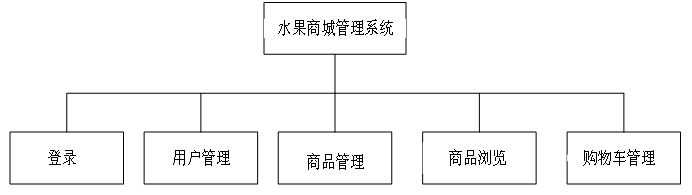

图3-1 系统功能架构图
3.4 数据库设计
3.4.1 数据库的设计过程及遵循的原则
对于软件开发而言，数据库在整个软件系统中处于核心地位，其所存储的数据更是企业应用中最具价值的部分。倘若软件的数据库设计未能遵循合理的设计规范，将会显著提升开发人员的维护工作难度，甚至可能对软件的正常运行和使用造成严重影响。因此，数据库的设计必须严格遵循一系列既定的设计规范，例如避免磁盘I/O瓶颈的出现，因为磁盘I/O瓶颈可能会导致数据读取和写入速度大幅下降，影响系统性能；同时要设法减少服务器资源的竞争，防止多个请求同时竞争有限的服务器资源，造成系统响应延迟；还要关注CPU利用率，避免因不合理的数据库操作而使CPU长时间处于高负荷运行状态，进而影响整个系统的性能表现。这些性能优化技术的合理运用，对于保证软件的稳定运行、提升用户体验以及降低开发和维护成本都至关重要，是软件开发过程中必须重视的关键环节。
3.4.2 数据表的E-R图
E-R 图也叫实体 - 联系图，能用来表示实体类型、属性和联系，是描述现实世界概念模型的有效办法。在 E-R 图中，用矩形框表示实体，框里写上实体名称；用椭圆框或圆角矩形表示实体的属性，再用实心线段把属性和对应的实体型连起来；用菱形框表示实体之间的联系，菱形框里写上联系名，用实心线段把相关实体型和菱形框连起来，同时在实心线段旁边标注联系的类型，像 1:1、1:n 或者 m:n。E-R 图设计得准不准确，要看数据库设计人员能不能真正掌握应用环境的业务流程，以及流程中涉及的各个对象和它们之间的活动，这就需要先深入做好用户需求分析。
信息世界里有实体、属性和联系这几个基本概念。
（1）实体：客观存在而且能相互区分的事物就是实体，用矩形框表示，框里写实体名。实体可以是具体的人、事、物，也可以是抽象的概念或联系，比如一个学生、一门课程、一个供应商等都是实体。
（2）属性：实体所具有的某一特性就是属性，一个实体可以用多个属性来描述，属性不能脱离实体存在。像学生的姓名、学号、性别等都是属性，属性用椭圆框表示，框里写属性名，再用无向边和对应的实体连起来。
（3）联系：现实世界中事物内部和事物之间都存在联系，在信息世界里就反映为实体内部的联系和实体之间的联系。实体内部的联系一般是组成实体的各个属性之间的联系，实体之间的联系用菱形框表示，菱形框里写上联系名，用无向边把参与联系的实体矩形框和菱形框连起来，并且在线上标明联系类型，两个实体型之间的联系有一对一、一对多和多对多这三类。
（4）实体型：用实体名和它的属性名集合来抽象、刻画同类实体，就是实体型。比如学生（学号，姓名，性别，出生日期，专业，班号，总学分）就是一个实体型。
考虑到目前水果商城管理系统所适应的人群以及系统未来的发展，水果商城管理系统的数据库遵循了数据库设计的常用原则，这样才能满足大量数据的维护和处理需求。本系统的全局 E-R 模型如图 3-2 所示。
图3-2 系统全局E-R图
根据系统分析的主要实体有：商品、订单、用户和管理员、商品类型和热销推荐。各个实体的具体描述属性图如图3-3、3-4、3-5、3-6、3-7、3-8所示。
商品实体
图3-3商品E-R图
订单实体
图3-4订单E-R图
用户实体
图3-5 用户E-R图
管理员实体
图3-6 管理员E-R图
商品类型实体
图3-7 商品类型E-R图
热销推荐实体
图3-8 热销推荐E-R图
3.4.3 数据库的详细设计
根据数据库的设计过程以及数据库设计的原则，本系统一共具有四张表：用户表（user），水果表（fruits），热卖水果表（hotfruits），商品表（shop）。
其中用户表（user）是用来存储用户信息的表。其中，id字段用来存储用户在数据库中的编号，username字段用来存储游客注册时填写的昵称，password字段用来存储游客的登录密码，email字段用来存储游客注册的时候填写的邮箱。表结构如表3-1所示。
序号
列名
数据类型
长度
小数位
主键
允许空
1
Id
Int
20
0
否
2
varchar
20
0
是
否
3
Phone
varchar
20
0
否
4
Pwd
varchar
20
0
否
5
Uname
varchar
20
0
否
水果表（fruits）是用来存储水果信息的表。其中fid用来存储水果的编号，fname为水果的名称，spec为水果的规格，up为水果的总价，t1为水果的产地，t2为水果的简介，inum为水果的数量。具体fruits表结构见表3-2。
表3-2 fruits表
序号
列名
数据类型
长度
小数位
主键
允许空
1
Fid
Int
20
0
是
否
2
Fname
varchar
20
0
否
3
Spec
varchar
20
0
否
4
Up
Double
20
0
否
5
T1
Longtext
0
0
否
6
T2
Longtext
0
0
否
7
Inum
Int
11
0
否
热卖水果表（hotfruits）是用来存储热卖水果信息的表。热卖水果的标准是商城里该水果的订购数量。热卖水果表只有一个字段，即fid，热卖水果表（hotfruits）的表结构如下表3-3所示。
表3-3 hotfruits表
序号
列名
数据类型
长度
小数位
主键
允许空
1
Fid
Int
20
0
是
否
商品表（shop）是用来存储添加到购物车的水果或者关注的水果，表示对该水果感兴趣。商品表的结构如表3-4所示。
表3-4 shop表
序号
列名
数据类型
长度
小数位
主键
允许空
1
Uid
Int
20
0
否
2
Fid
Int
20
0
是
否
3
Isstar
Int
20
0
否
4
Iscart
Int
20
0
否
3.5 本章小结
本章主要介绍了水果商城管理系统的系统设计目标与系统的架构设计，并且对该水果商城管理系统的用户权限板块、商品信息板块等设计以及每个大板块下各个模块所需实现的逻辑功能进行了详尽描述。同时，通过合理的系统架构和数据库设计，确保系统的可维护性、可扩展性和性能优化，避免因数据库设计不合理而导致的开发维护困难和性能问题。系统还将充分考虑安全性，保障用户和商家的数据安全和隐私，为水果商城的线上运营提供坚实的基础。
第4章 详细设计
4.1功能子模块设计
下面将详细描述每个子模块的详细设计。
4.1.1 用户登录管理模块

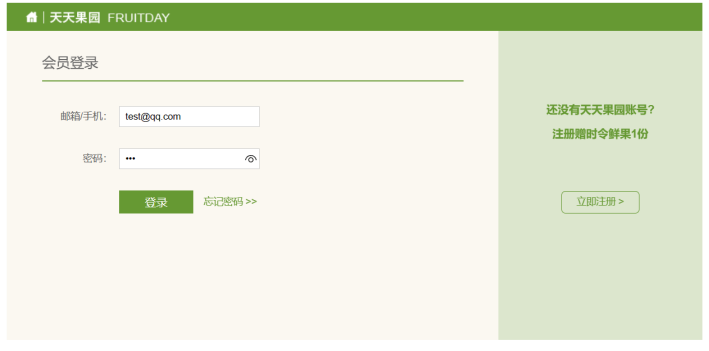

用户登录需要邮箱或手机号和密码进行登录。登录的同时对输入的邮箱和密码进行验证，首先我们要保证用户名和密码不能为空。其次是对数据库的验证，系统在数据库中搜索用户输入的用户名是否存在，若不存在，则提示出错。并且重新登录，系统不允许两个用户同时登录，该操作在一定程度上使系统的安全性有所提高。登录页面如图4-1所示。
4.1.2 用户添加管理模块

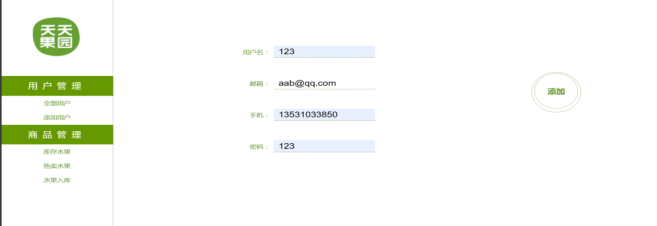

在后台管理系统中，在用户添加界面输入用户名、邮箱、手机号和密码可以添加用户，用户添加界面和用户添加成功界面如图4-2、4-3所示。
图4-2 用户添加页面

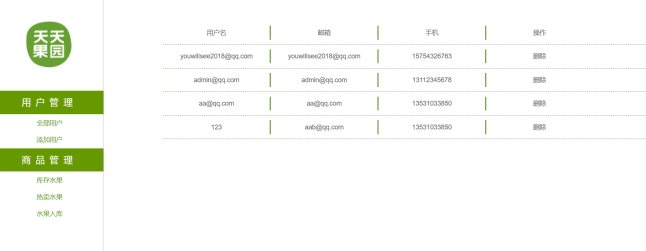

图4-3 用户添加成功页面
4.1.3 热卖水果管理模块

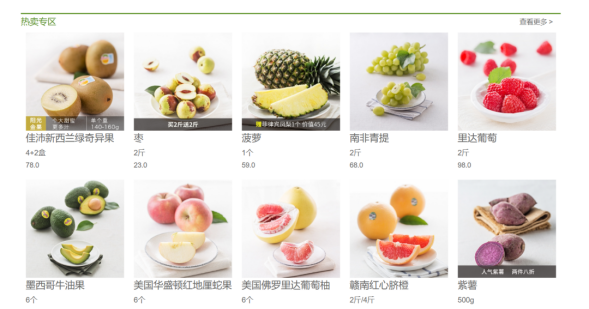

首页中会显示热卖水果，热卖水果的评价标准是该水果的订购数量。热卖水果界面如图4-4所示。
图4-4 热卖水果专区页面
4.1.4 水果信息管理模块

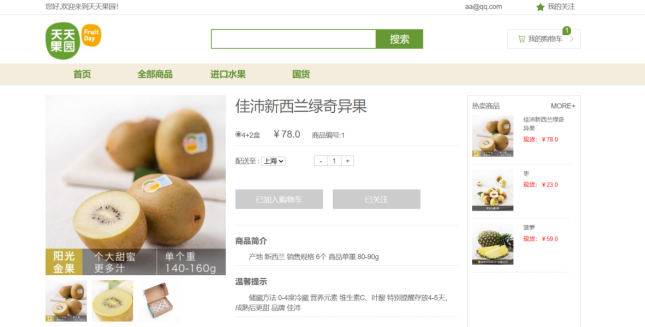

在水果信息界面中会显示水果的价格、简介、温馨提示、是否添加购物车或是否关注等信息。水果信息界面如图4-5所示。

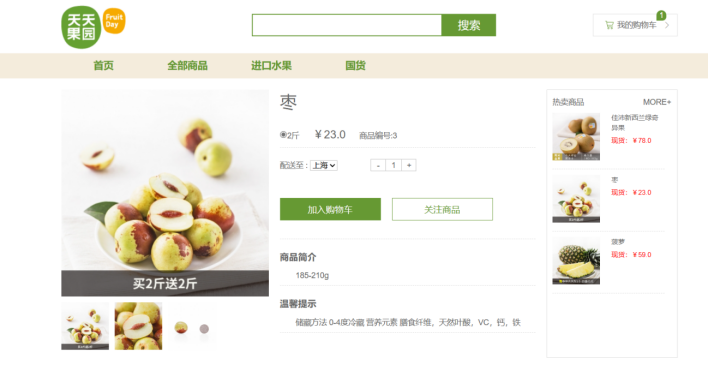

图4-5 水果信息页面
4.1.5 库存水果管理模块
在后台管理系统中，可查看库存水果的信息，库存水果信息界面如图4-6所示。

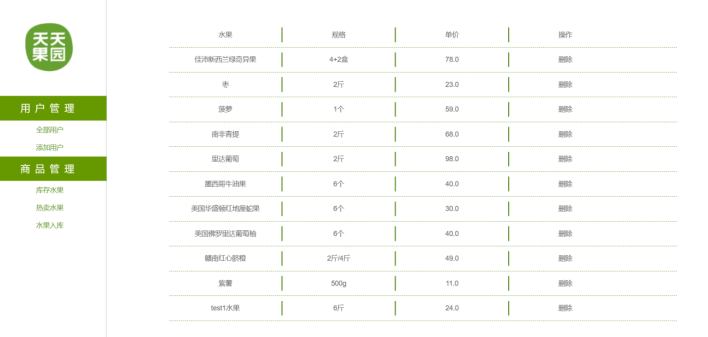

图4-6 库存水果信息页面
4.2 本章小结
本章主要介绍了水果商城管理系统主要模块的详细设计，同时也大体给出了每个模块的设计思路，也对水果的一些功能进行了一些简单的测试。
第5章 系统测试
5.1 测试目的
系统测试是对整个软件进行的全面性测试，它将软件、硬件以及操作人员视为一个有机的整体，旨在检验该整体是否存在与系统说明书不相符的情况。系统测试能够迅速找出系统设计环节中所隐藏的错误，例如在安全测试方面，会检测安全防护措施是否行之有效且完备，能否切实保障系统免受非法入侵的威胁。系统测试的过程是将需要测试的软件当作整个基于计算机系统的一个组成部分，将其与计算机硬件、外部设备、某些支持软件、数据以及人员等其他系统元素和环境相结合，开展一系列的测试工作。在真实的运行环境下，对计算机系统展开组装测试和确认测试等一系列测试活动。系统测试的核心目的在于尽可能多地发现已编写程序中所潜藏的各种错误，从而确保系统在实际应用中能够稳定、安全、高效地运行，为用户提供可靠的服务，并符合预期的系统功能和性能要求，减少因系统漏洞和错误而带来的潜在风险和损失。
5.2 测试原则
（1）明确测试标准，只有确立了质量标准，才能依据测试所得的结果，对产品的质量予以精准的分析和评估。对于测试用例而言，必须确定期望的输出结果。倘若无法确定期望结果，便无法展开有效的检验工作。我们必须运用预先精确设定好的输入数据及其对应的输出结果，来与当前的输出结果进行对照，以此判断其是否正确，这样才能保证测试工作有的放矢。需要注意的是，系统的质量特性不单单局限于功能性要求，还涉及诸多其他方面，诸如稳定性、可用性、兼容性等多维度的考量。
（2）具备计划性是测试工作的重要原则，并且要严格遵循既定的测试计划，杜绝测试过程中的随意性。测试计划应当涵盖多个重要部分，包括所测试软件的具体功能、输入和输出的相关信息、测试的详细内容、各项测试任务的进度安排、所需的资源条件、测试资料的准备、使用的测试工具、测试用例的精心挑选、测试的控制方法和流程、系统的配置方式、跟踪规则、调试规则，还有回归测试的明确规定以及评价标准等众多要素。
（3）进行测试时要全身心投入，不能仅仅将目光聚焦在业务功能方面，而应对功能以外的多个维度展开测试，比如压力测试，它能检测系统在高负载情况下的性能表现；负载测试，评估系统承载能力；用户页面测试，确保用户界面的友好性和交互的流畅性；逆向测试，从反向思维审视系统可能出现的异常情况；可用性测试，检验系统是否易于使用；安装测试，检查软件的安装过程是否顺利等。只有进行充分且全方位的测试，才能最大程度地降低系统出错的风险。
（4）遵循经济原则，不必在测试环节过度投入成本。尽管测试工作至关重要，但如果前期的设计合理，那么在设计与评审阶段，绝大多数的错误都能够被发现并得到修正，因此某些测试环节是可以适当简化的。这样既能保证系统的质量，又能避免资源的过度浪费，在确保软件质量和控制开发成本之间找到一个合理的平衡，使整个软件开发过程更加经济高效。
5.3 兼容性测试模块
由于本水果商城管理系统采用的网络架构是B/S架构，所以用户需要通过浏览器来访问该系统。然而，在当前的市场环境中，存在着多种多样的浏览器，而且不同浏览器之间存在着一些细微的差异。例如Edge和Chrome就是两款不同的浏览器，它们在对网页的渲染、JavaScript的执行、CSS的解析等方面可能会有所不同。为了保证本系统的兼容性，下面将分别在Edge浏览器和Chrome浏览器上运行该系统。通过访问用户登录界面来测试系统在不同浏览器环境下的兼容性，以确保用户在使用不同浏览器访问水果商城时，都能够正常登录和使用系统，以便直观地展示系统在这两款浏览器上的表现，为后续的系统优化和改进提供参考依据，确保系统能够为广大用户提供稳定、一致的使用体验，无论用户使用何种主流浏览器，都不会因为浏览器的差异而影响购物操作。相应的测试结果将分别如图5-1，5-2所示。

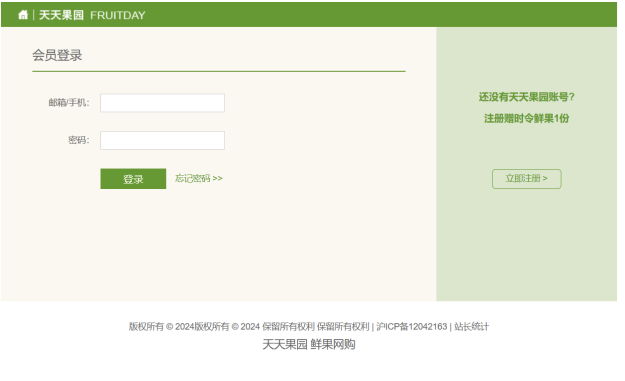

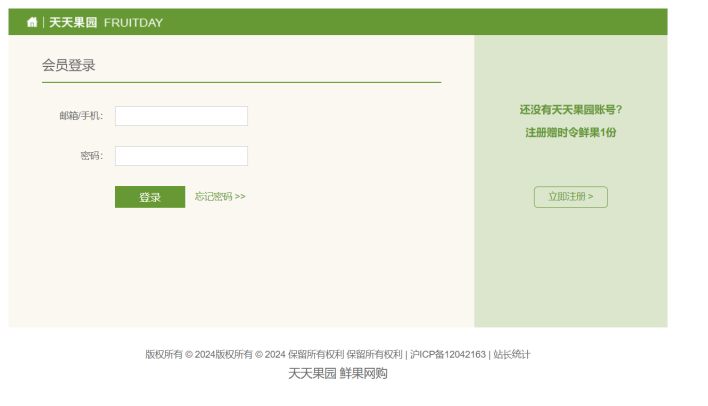

图5-1 Edge浏览器访问登录界面
图5-2 联想浏览器访问登录界面
5.4 功能模块测试
由于本系统功能丰富，页面繁多，所以这里只挑选其中某些功能进行重点测试。
5.4.1 用户注册
用户注册功能测试：

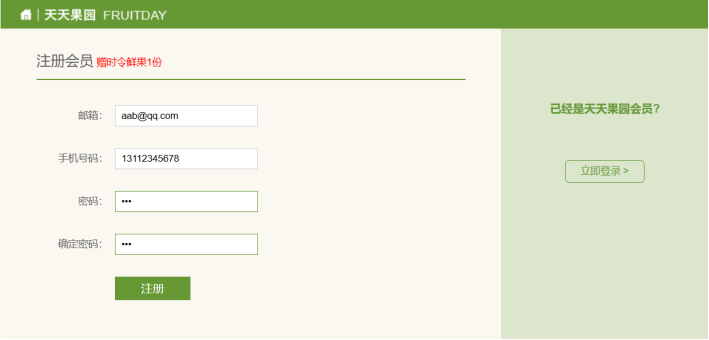

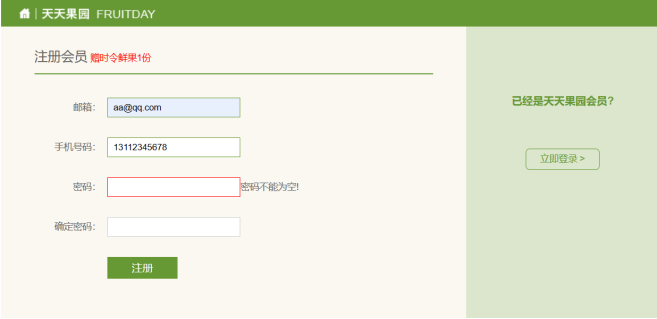

当用户进入注册页面后，会进行前端校验和后端校验，如果出现错误，会进行相应的错误提示，如果输入正确后，会有登录成功的提示，之后会跳转到首页界面。如图5-3，5-4，5-5所示。

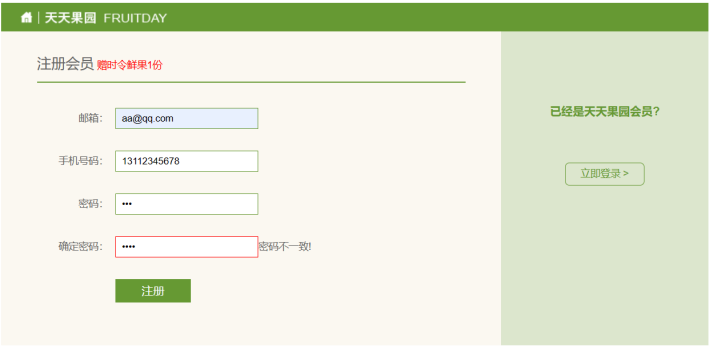

图5-4 密码不一致错误界面
图5-5 密码一致成功界面
5.4.2 添加购物车
添加购物车功能测试：

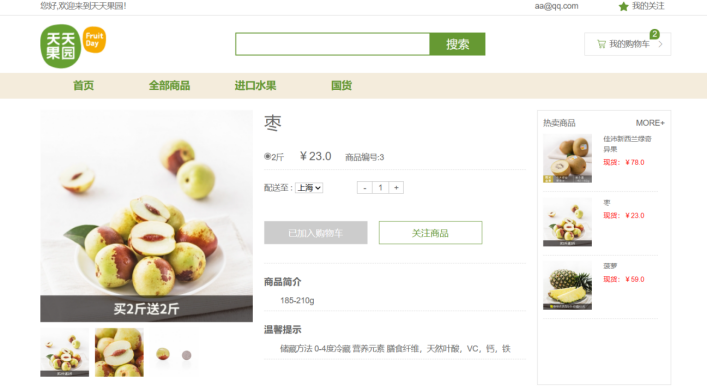

进入水果信息界面后，如果该水果未加入购物车，可以点击加入购物车按钮将该水果添加进购物车。页面如图5-6，5-7、5-8所示。
图5-6 未添加购物车界面
图5-7 已添加购物车界面

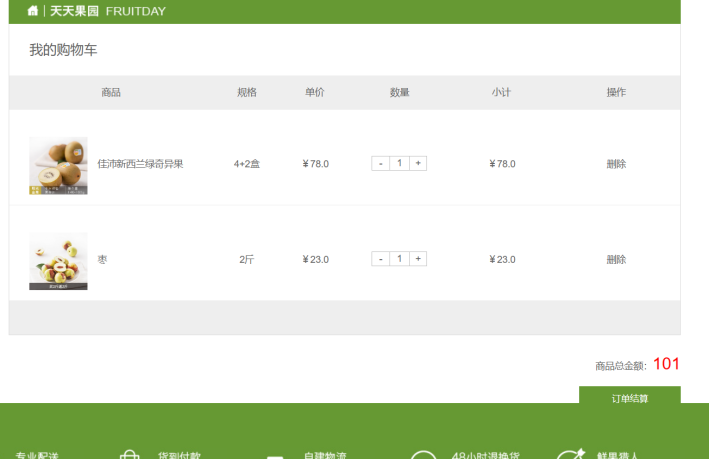

图5-8 购物车界面
5.4.3 添加用户信息
添加用户功能测试：

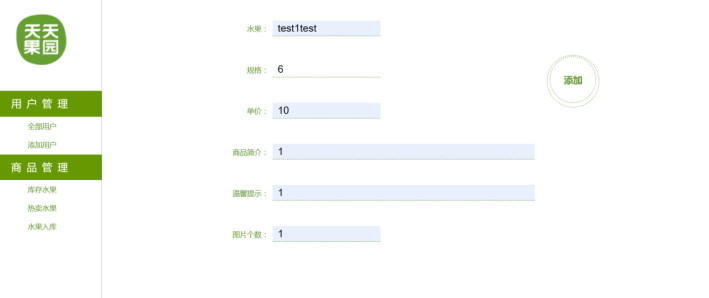

在后台管理系统的水果入库界面中，输入待添加的水果信息，可以添加商城水果。添加水果的界面如图5-9、5-10所示。
图5-9 水果添加界面

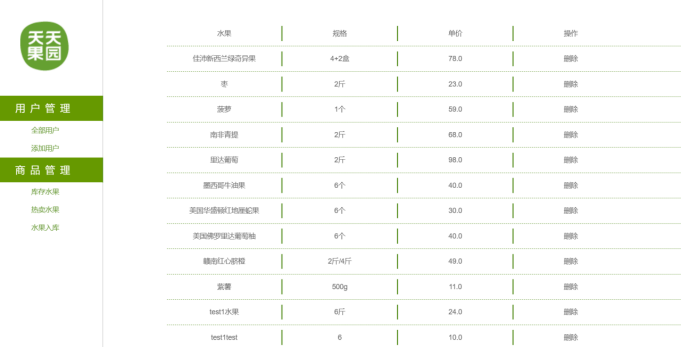

图5-10 水果添加成功界面
5.5 本章小结
本章主要介绍了在进行系统开发时该如何进行系统测试，系统测试需要遵守哪些原则。同时介绍本软件中一些功能的测试等并列出了相关的结果。
第6章 用户使用说明
6.1 概述
本系统的开发环境为Windows环境，开发语言主要是Java，采用的Java版本是Java8，前端页面的开发只使用原始的HTML和CSS来开发前端页面。后端采用的是Servlet框架。数据库用的是MySQL5.0对于数据库的访问采用的是Servlet框架。开发工具用的是Idea配合javaweb来对项目进行管理，前后端数据的传递用的JSON。
6.2 运行环境
本系统运行于windows服务器之上，jdk1.8版本以上，tomcat服务器采用9.0版本，mysql数据库采用5.5版本。
6.3 系统安装

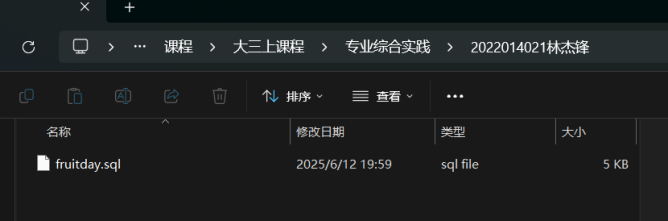

下载完压缩包并解压之后其目录结果如图6-1所示，进入数据文件夹，然后在MySQL数据库中创建一个名为“fruitday”的数据库，然后把数据文件夹中的四个sql文件导入到ssm数据库中即可。
图6-1 压缩包结构
6.4 系统运行

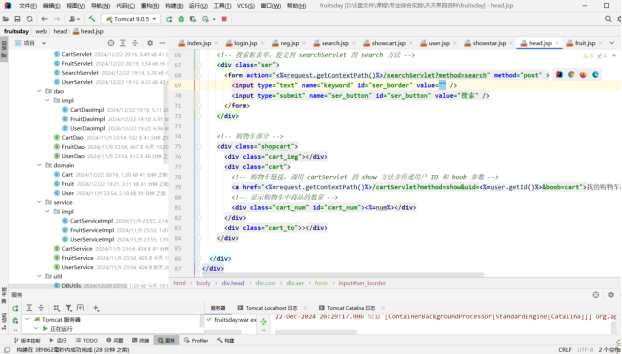

运行本系统比较简单，解压文件后打开在idea中打开fruitd文件并配置好Tomcat，然后运行，如图6-2、6-3所示。
图6-2 打开文件图
图6-3 系统运行图
系统运行成功后会跳转到网站，如图6-4所示：
图6-4 系统运行成功界面图
结 论
通过本次的专业综合实践，我对Java和数据库技术的相关知识有了更深入的理解，能够更加熟练地运用数据库，并使用Java程序来对其进行访问操作。同时，也进一步明晰了Java语言作为一门面向对象的语言，是一种被人们广泛应用于网络数据库开发的编程语言。在编程实践过程中，我不断地发现并改正了许多错误，借此完善了自身的知识体系。
本水果商城管理系统具有诸多特点，其功能实用且丰富，涵盖了水果的展示、搜索、购买、库存管理、用户管理、订单管理等一系列实用功能，操作简单便捷，无论是用户进行购物操作，还是管理员进行管理操作，都能轻松上手。并且，通过HTML、CSS、servlet和JavaScript等技术的综合运用，实现了界面交互简约美观，为用户提供了良好的购物体验。主要的系统设计目标是为用户和商家带来便利，为用户提供便捷的购物渠道，为商家提供高效的管理工具。然而，该系统并非十全十美，目前仍然存在一些不足之处，例如系统主菜单还可以进一步扩展更多实用功能，像更多样化的促销功能、用户评价功能、会员服务功能等。此外，系统在技术水平方面还有很大的提升空间，如性能优化、对高并发的处理能力、数据安全性的加强等方面，都有待进一步提高，以便更好地适应市场需求和用户期望，促进水果商城业务的发展。
