WinCC学习系列-变量模拟器（WinCC TAG Simulator ）
1.WinCC TAG Simulator概念
WinCC 变量仿真器用来仿真包含内部变量和过程变量的项目。例如，用来仿真 WinCC 项目
中对象和脚本的行为。使用“变量仿真”(Tag Simulation) 编辑器组态和激活仿真。
适用场景
2.WinCC TAG Simulator用途
主要用于在未连接PLC或者内部变量期望有数值进行测试，可在已连接和未连接过程 I/O 的情况下仿真过程变量。
• 在未连接过程 I/O 的情况下测试组态
• 在已连接过程 I/O、但未运行过程的情况下测试组态
3.演示场景
（1）测试 WinCC 项目
使用变量仿真器在未连接过程 I/O 或未运行任何过程的情况下对组态进行测试。
已连接过程 I/O 时，过程变量的值可由仿真器直接提供。
例如，在已连接硬件的情况下，对操作和监视系统进行的功能测试可提供以下选项：
• 检查限制水平和消息输出。
• 测试报警、警告和错误消息的集成以及检查状态显示。
• 预设、读取和更改数字量与模拟量输入和输出。
• 报警仿真。
（2）演示 WinCC 项目
变量仿真器也可用于实现项目演示。
对于操作员控制和监控系统的演示，过程连接通常不可用。
在这种情况下，仿真会接管对内部变量和过程变量的控制。
4.WinCC TAG Simulator使用

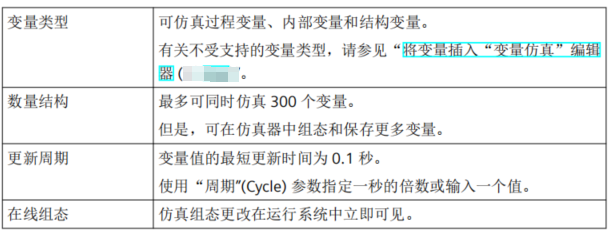

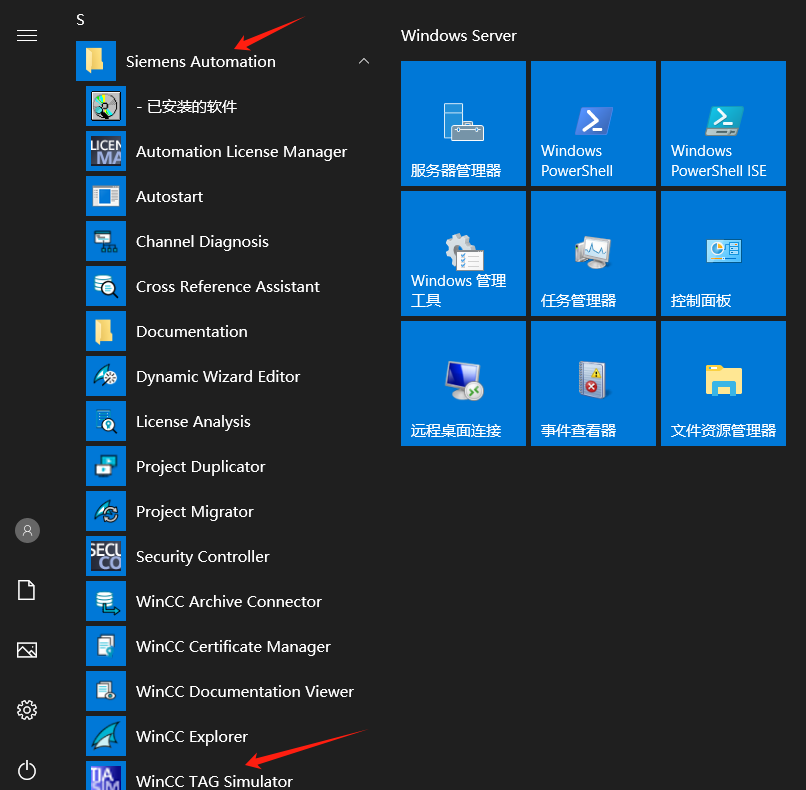

（1）启动 WinCC 变量仿真器，开始菜单搜索Tag Simulator或者直接在菜单Siemens Automation中找到。

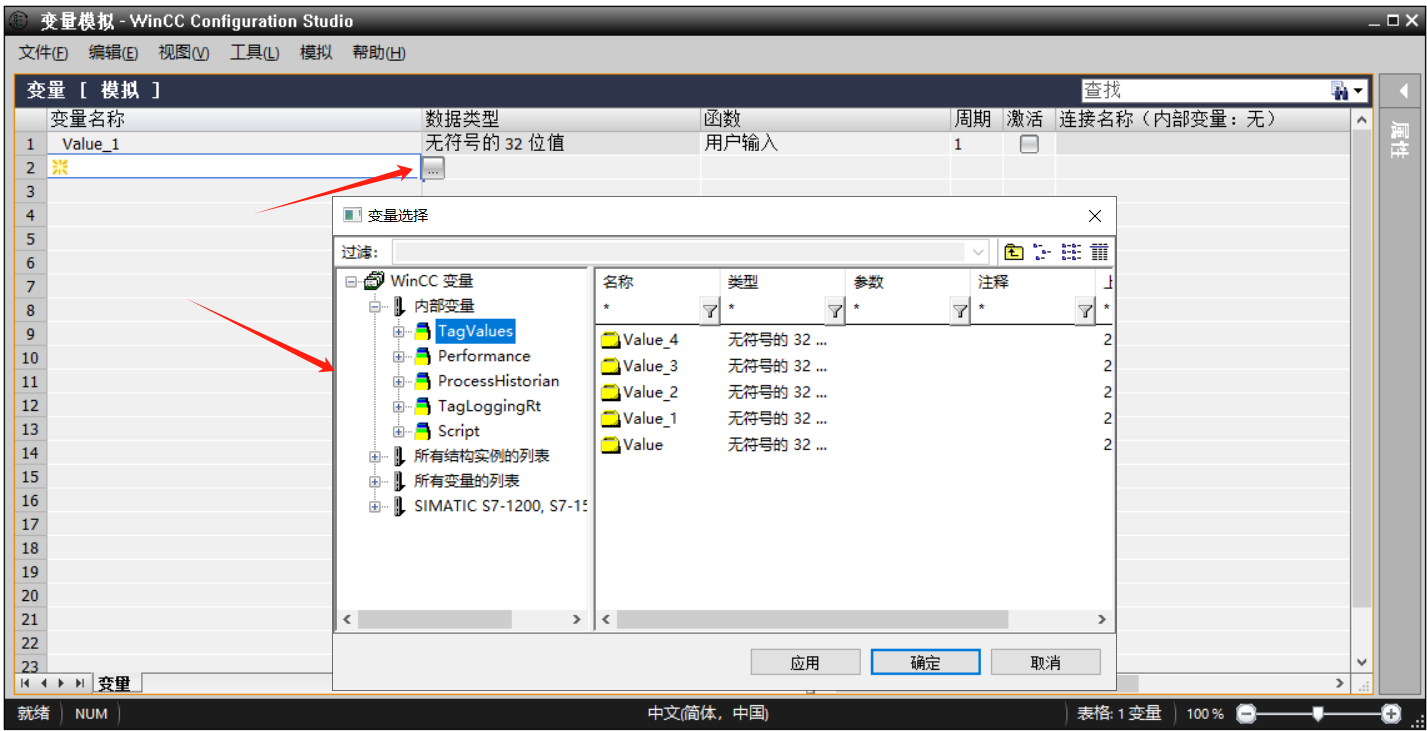

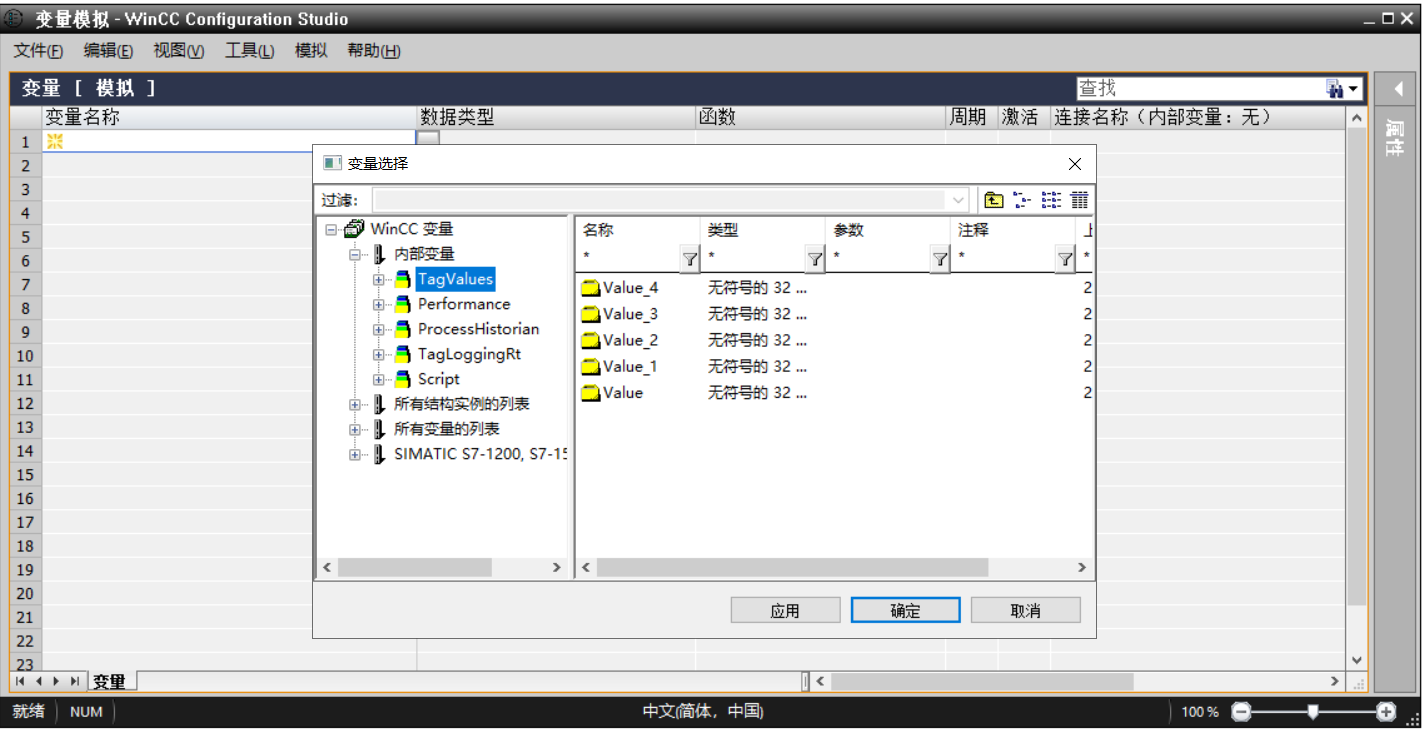

（2）将变量插入“变量仿真”编辑器，可以直接数据变量名称或者点进打开，从WinCC项目中选择变量。
（3）支持对已经加入变量进行函数仿真，提供以下函数：
• 正弦
• 振荡
• 随机值
• 增量
• 减量
• 用户输入（滚动条）
• 脚本
（4）仿真变量，选择每个变量的仿真类型和更新周期以及激活，也可以根据实际需要选择仿真函数等。
（5）激活WinCC项目，同时菜单命令“仿真 > 开始”(Simulation > Start) 启动仿真。

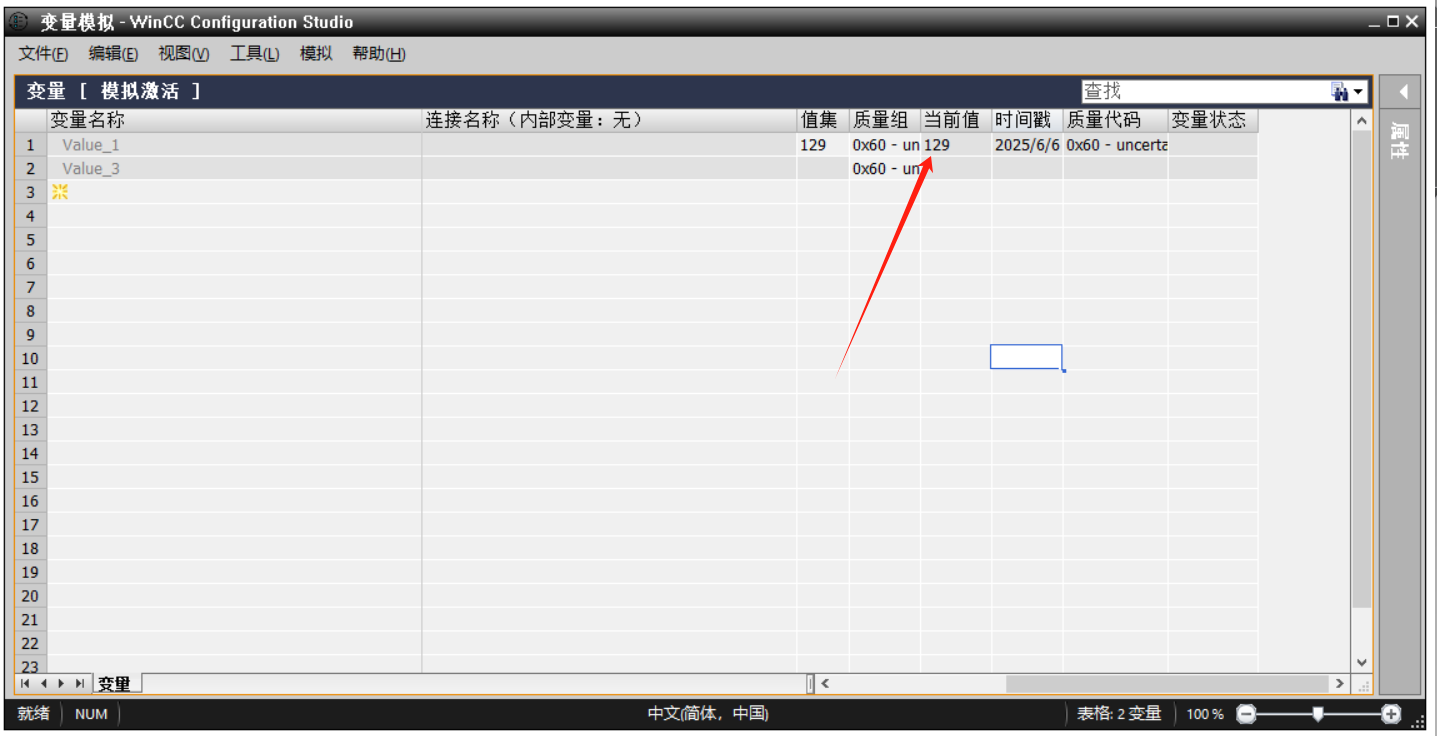

– 变量的实际值显示在“当前值”(Current value) 列中。
– 会在“质量代码”(Quality Code) 列中显示相应的实际质量代码。
也可以通过脚本实现仿真变量
“脚本”仿真函数提供以下选项来仿真变量值：
• 使用 VBScript 函数设置变量值
• 从其它 WinCC 变量读取或设置值
支持以下 VBS 对象：
• Tags 对象
• SmartTags 对象。
• HMIRuntime 对象：Trace 函数
不支持 HMIruntime 对象的其它函数。
