【芯片仿真中的X值：隐藏的陷阱与应对之道】

在芯片设计的世界里，X值（不定态）就像一个潜伏的幽灵。它可能让仿真测试顺利通过，却在芯片流片后引发灾难性后果。本文将揭开X值的本质，探讨其危害，并分享高效调试与预防的实战经验。
　　
一、X值的本质与致命危害
　　X值是Verilog/VHDL等硬件描述语言中的特殊逻辑值，代表未知状态（可能是0、1或高阻态）。但正是这种"不确定性"，在仿真和实际芯片中埋下隐患：
１．RTL仿真的"乐观陷阱"
　　在RTL仿真中，工具会乐观处理X值：
　　当case语句未匹配X值时，默认保持原有值（隐式锁存）
　　if语句遇到X条件时，可能错误选择非预期分支
　　典型案例：
　　一个AND门的Verilog实现使用case语句，但缺少default分支。当输入出现X时：
　　RTL仿真：错误保持输出高电平
　　网表仿真：正确输出低电平
　　实际芯片：行为完全不可预测！
　　这种差异会导致RTL仿真通过，但芯片功能异常，而网表仿真成本过高难以全面覆盖。
２．X传播的连锁反应

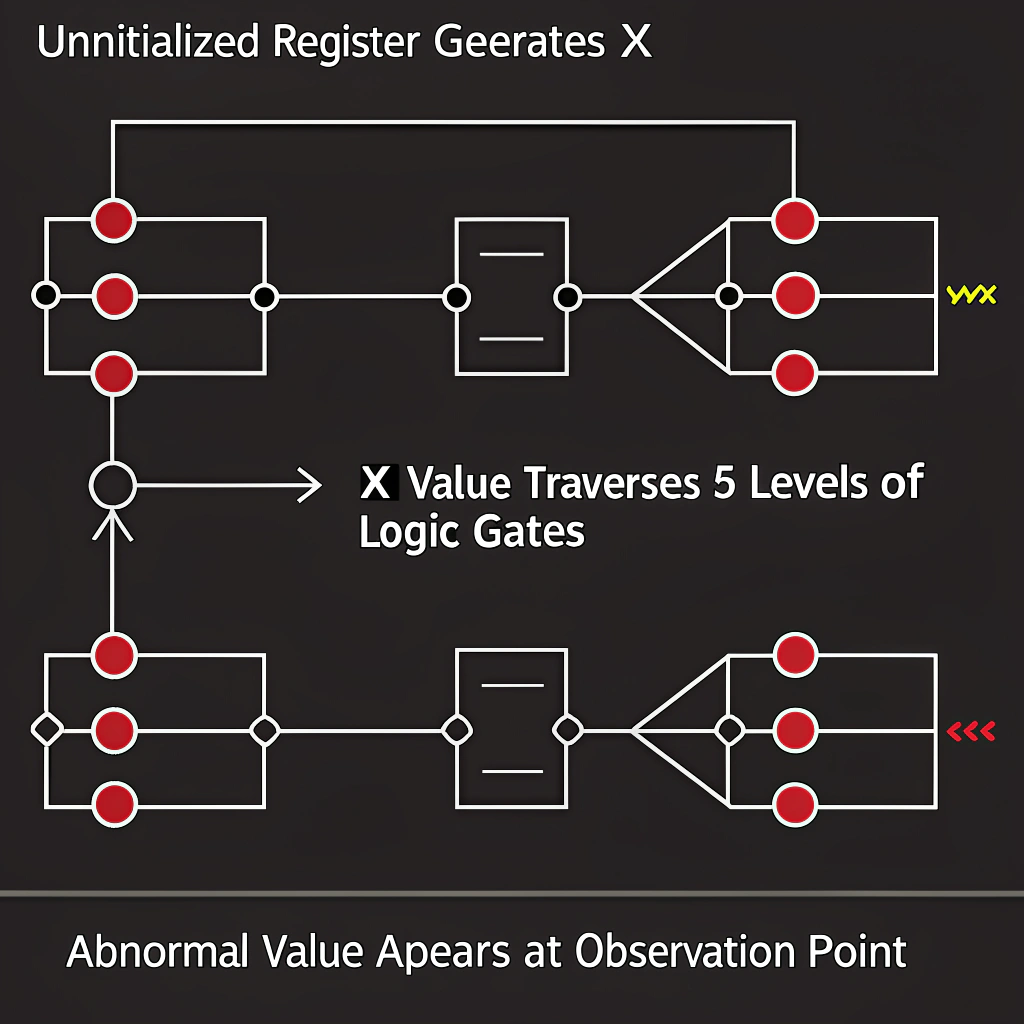

　　一个未初始化的寄存器可能引发多米诺骨牌效应：

always @(posedge clk)
　　　data <= uninitialized_reg ? a : b; // X态导致选择路径错误

此类问题会在仿真中传播数千个逻辑门，最终导致多个观察点异常，但根源难以追溯。

二、X值调试为何如此痛苦？
　　调试X值堪称硬件工程师的噩梦，主要原因包括：
　　来源复杂：未初始化寄存器、多驱动冲突、时序违例等都可能产生X
　　传播路径深：X值可能穿越数百个逻辑单元后才暴露
　　交叉感染：多个X根源的信号路径可能交织，形成"逻辑迷宫"
　　工具差异：RTL与门级仿真的X处理规则不同，导致行为差异
　　
三、高效调试X值的武器库

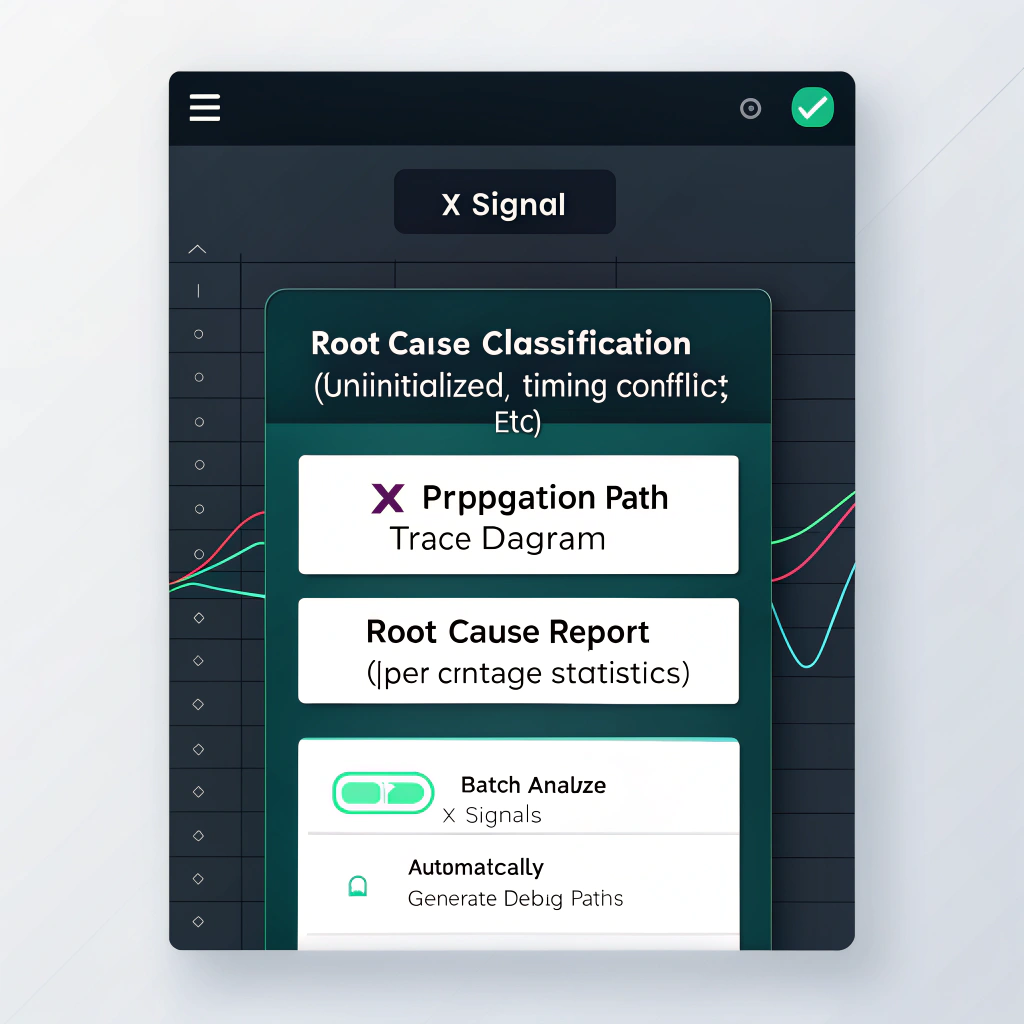

１.　自动化追踪神器：Verdi XRCA
　　新思科技Verdi的XRCA组件是X值分析的终极武器：
　　自动扫描仿真波形（FSDB）中的X信号
　　逆向追踪X传播路径，定位根本原因
　　批量处理数千个X信号，生成分类报告
　　支持RTL/门级/低功耗设计的X追踪

２.　仿真策略组合拳
　　X值替换法：将全部X强制设为0/1，快速暴露问题分支
　　悲观仿真模式：强制工具传播X值（代价是可能产生误报）
　　波形对比调试：并行运行RTL与门级仿真，对比X差异点
　　
四、防患于未然的五大策略
１．代码规范先行
　　always块必须包含default分支
　　寄存器显式初始化：
　　reg [7:0] data = 8’hFF; // 明确初始值
　　避免组合逻辑锁存：完整覆盖所有条件分支
２.　静态检查强化
　　使用Lint工具检查未初始化信号
　　形式验证证明X无关项的安全性
　　等价性检查开启X等价模式
３.　仿真环境加固
　　# VCS仿真时强制初始化
　　vcs -debug -xprop=merge_off -xprop=config
　　在Testbench中添加X检测断言：
　　assert property (@(posedge clk) !$isunknown(signal))
　　 else $error(“X detected!”);
４.　综合策略优化
　　使用compile-no_map生成最小化逻辑方程
　　分析综合报告中的X态警告

５.　团队协同防御
　　建立X值检查checklist
　　定期进行X专项测试
　　积累X案例库供新人学习
　　
五、结语：驯服X值的艺术
　　X值如同芯片设计中的暗流，需要工程师以系统化的策略应对。通过代码规范、静态检查、智能调试工具的组合应用，结合团队经验积累，我们完全可以将X值的风险控制在萌芽阶段。记住：每一个未处理的X态，都可能是一颗定时炸弹。唯有敬畏硬件设计的严谨性，才能打造出真正可靠的芯片。
