基于51单片机的天然气浓度检测报警系统

目录

 具体实现功能

设计介绍

资料内容

全部内容

资料获取

---

 具体实现功能

（1）天然气传感器（MQ-5）测得天然气数值后由LCD1602实时显示，第一行显示测得的浓度值，第二行显示报警阈值；
（2）可通过按键设置天然气报警阈值；
（3）测得的天然气浓度在正常范围时，绿灯闪烁，超过报警阈值时，红灯闪烁，蜂鸣器响，声光报警。

仿真演示视频：

基于51单片机的天然气浓度检测报警系统

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

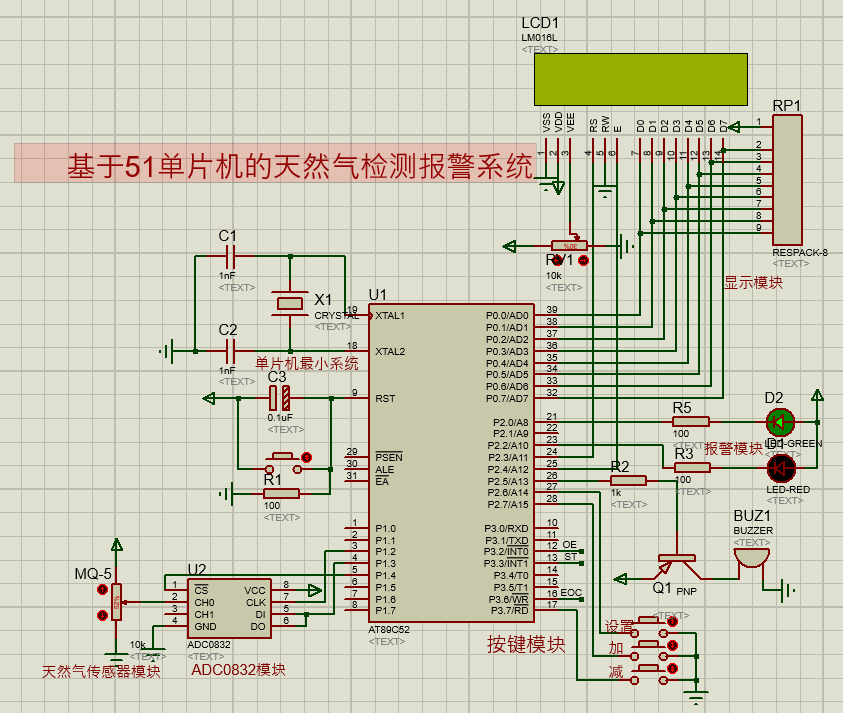

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

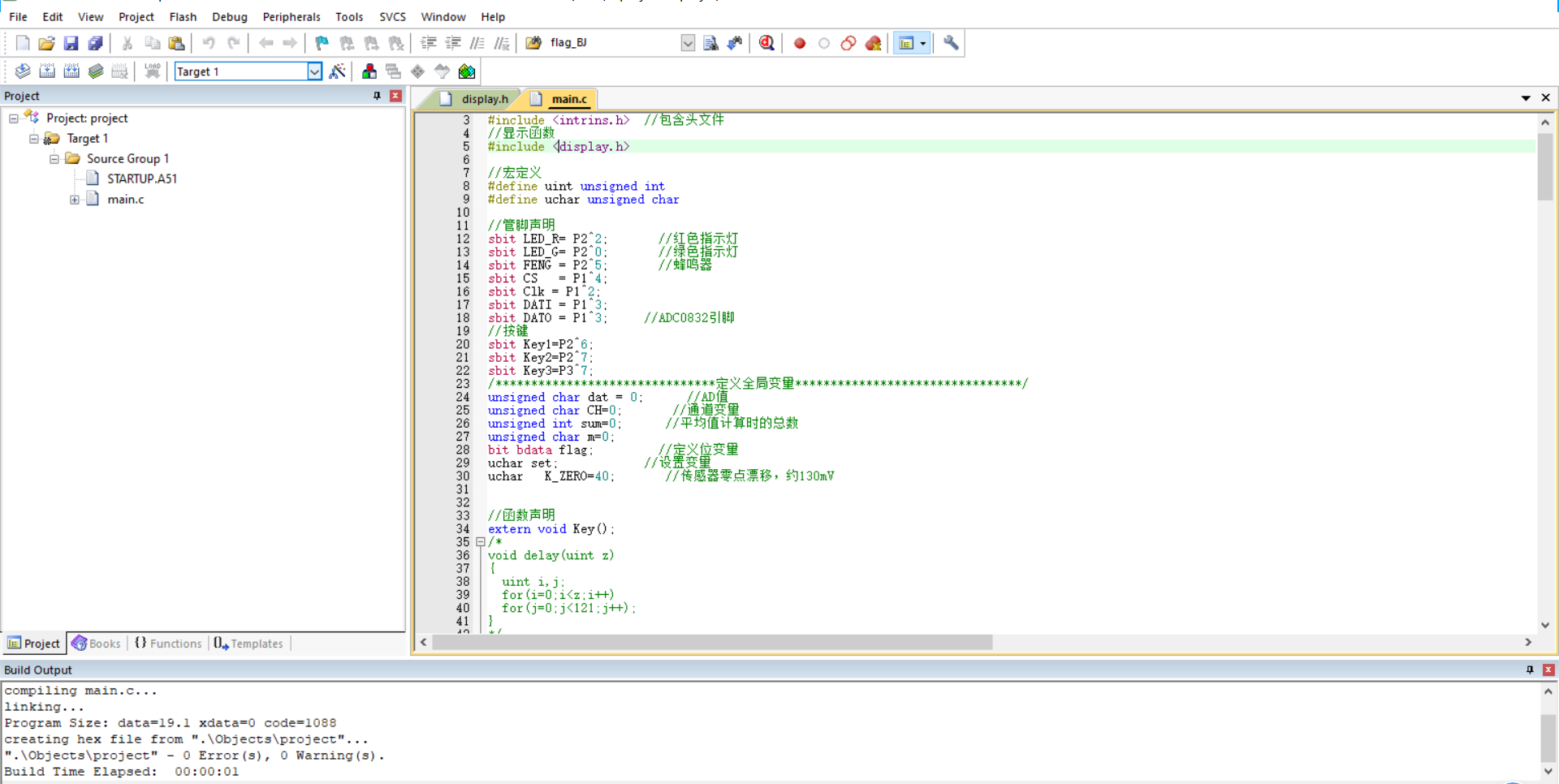

本设计利用KEIL5软件实现程序设计。

主函数如下：

void main()				//主函数
{Init1602();						 //初始化液晶函数init();							 //初始化定时器while(1)						 //进入循环{for(m=0;m<50;m++)			//读50次AD值sum = adc0832(0)+sum;		//读到的AD值，将读到的数据累加到sumtemp=sum/50;				//跳出上面的for循环后，将累加的总数除以50得到平均值tempif (temp > K_ZERO) temp = temp - K_ZERO;              //首先减去零点漂移，一般是130mVelsetemp= 0; sum=0; 						//平均值计算完成后，将总数清零if(set==0)					 //set为0，说明现在不是设置状态Display_1602(temp,WARNING);	 //显示AD数值和报警值if(temp<WARNING&&set==0)	 //AD数值小于报警值{flag=0;					 //关闭报警}else if(temp>WARNING&&set==0)//AD值大于报警值{flag=1;					 //打开报警}Key();						 //调用按键函数}
}

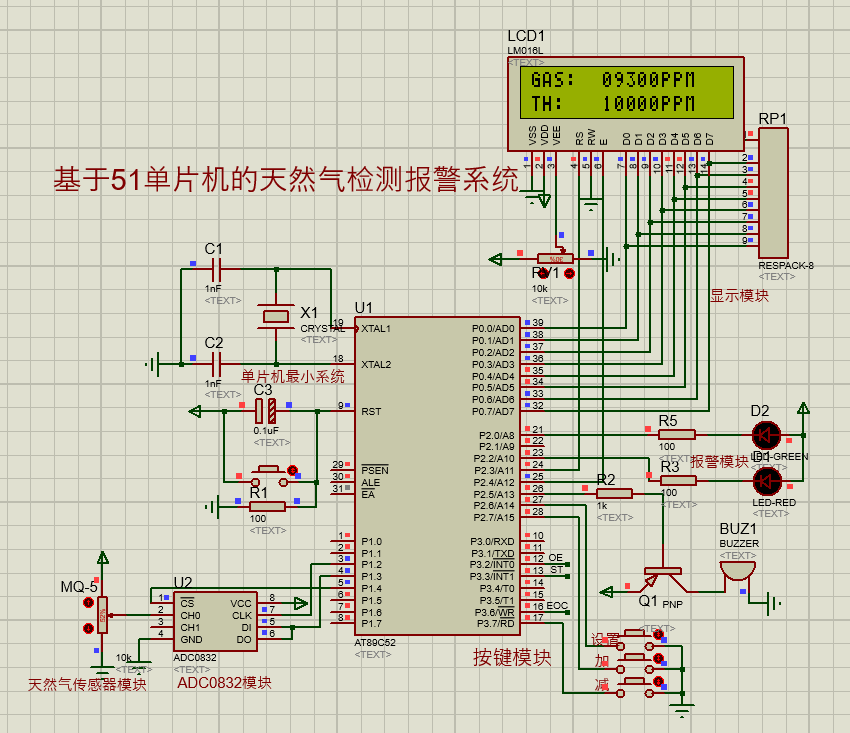

程序运行结果如图：

全部内容

全部资料包括程序（keil5）、protues仿真（protues8.7）、设计说明、软硬件设计框图、答辩PPT、开发资料、资料使用介绍、仿真视频、最小系统介绍视频等。
