网络编程之网络基础

基础理论：IP、子网掩码、端口号、字节序、网络基础模型、传输协议

socket：TCP、UDP、广播、组播、抓包工具的使用、协议头、并发服务器

Modbus协议 、HTTP协议、HTML、 分析服务器 源码、数据库

一、认识网络

网络：实现多设备通信

二、IP地址

1.基本概念

1. IP地址是Internet中主机的标识

2. Internet中的主机要与别的机器通信必须具有一个IP地址

3. IP地址为32位（IPv4）或者128位（IPv6）

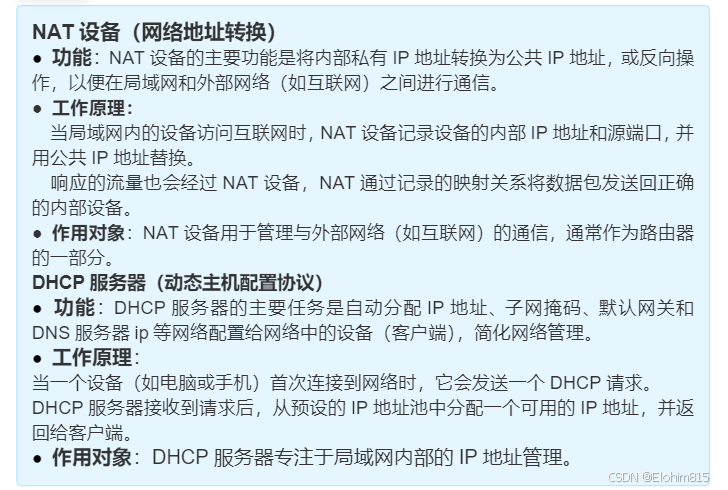

NAT：公网转私网、私网转公网

4. IPV4表示形式：常用点分十进制形式，如202.38.64.10，最后都会转换为一个32位的无符号整数。

补充：

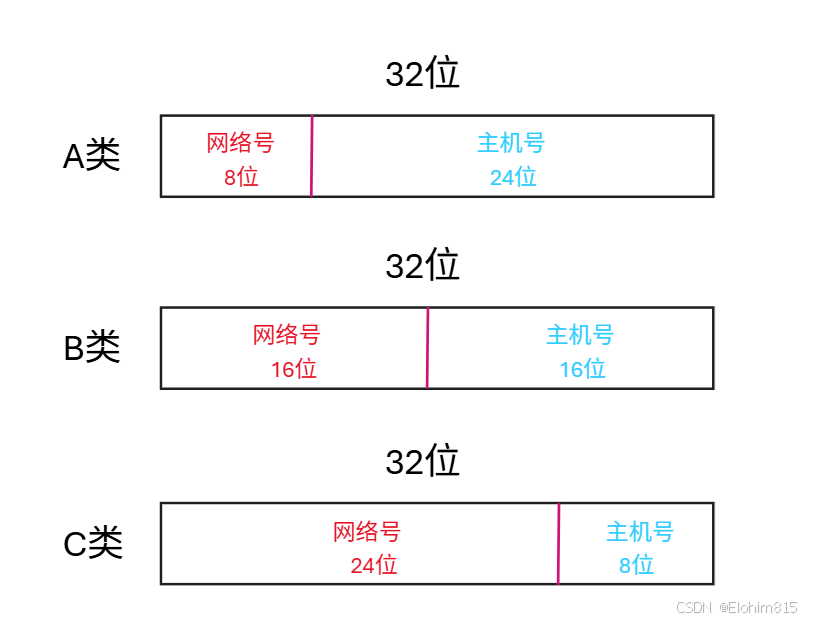

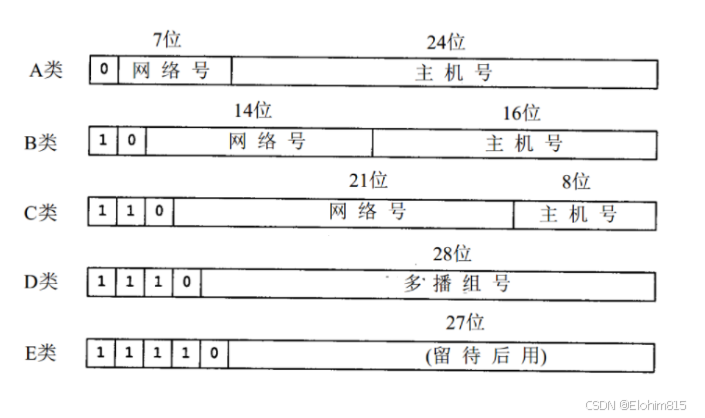

2.分类

分类	地址范围	有效地址范围	子网掩码
A类	0.0.0.0~127.255.255.255	1.0.0.1~126.255.255.254	255.0.0.0
B类	128.0.0.0~191.255.255.255	128.0.0.1~191.255.255.254	255.255.0.0
C类	192.0.0.0~223.255.255.255	192.0.0.1~223.255.255.254	255.255.255.0
D类	224.0.0.0~239.255.255.255	224.0.0.1~239.255.255.254	-----
E类	240.0.0.0~255.255.255.255	------	-----

特殊地址：

1.  0.0.0.0：在服务器中，0.0.0.0指的是本机上的所有IPV4地址，如果一个主机有两个IP地址，192.168.1.1 和 10.1.2.1，并且该主机上的一个服务监听的地址是0.0.0.0,那么通过两个ip地址都能够访问该服务

2.  127.0.0.1：回环地址/环路地址，所有发往该类地址的数据包都应该被loop back。本机通信

3.  网络地址: 每一个网段主机号为0的地址; 如:192.168.50.223--->192.168.50.0 它是网络中的一个特殊地址，不能被分配给任何具体的主机

4.  广播地址: 主机号最大的地址是该网段的广播地址 如：192.168.50.223--》192.168.50.255

5.  全网广播地址：255.255.255.255

 ifconfig命令：

 3.子网掩码

1.  子网掩码：是一个32位的整数，作用是将某一个IP划分成网络地址和主机地址；长度是和IP地址长度完全一样；

2.  特点：网络号全为1，主机号全为0；

3.  公式：网络地址=IP & MASK（子网掩码）

                     主机地址= IP& ~MASK

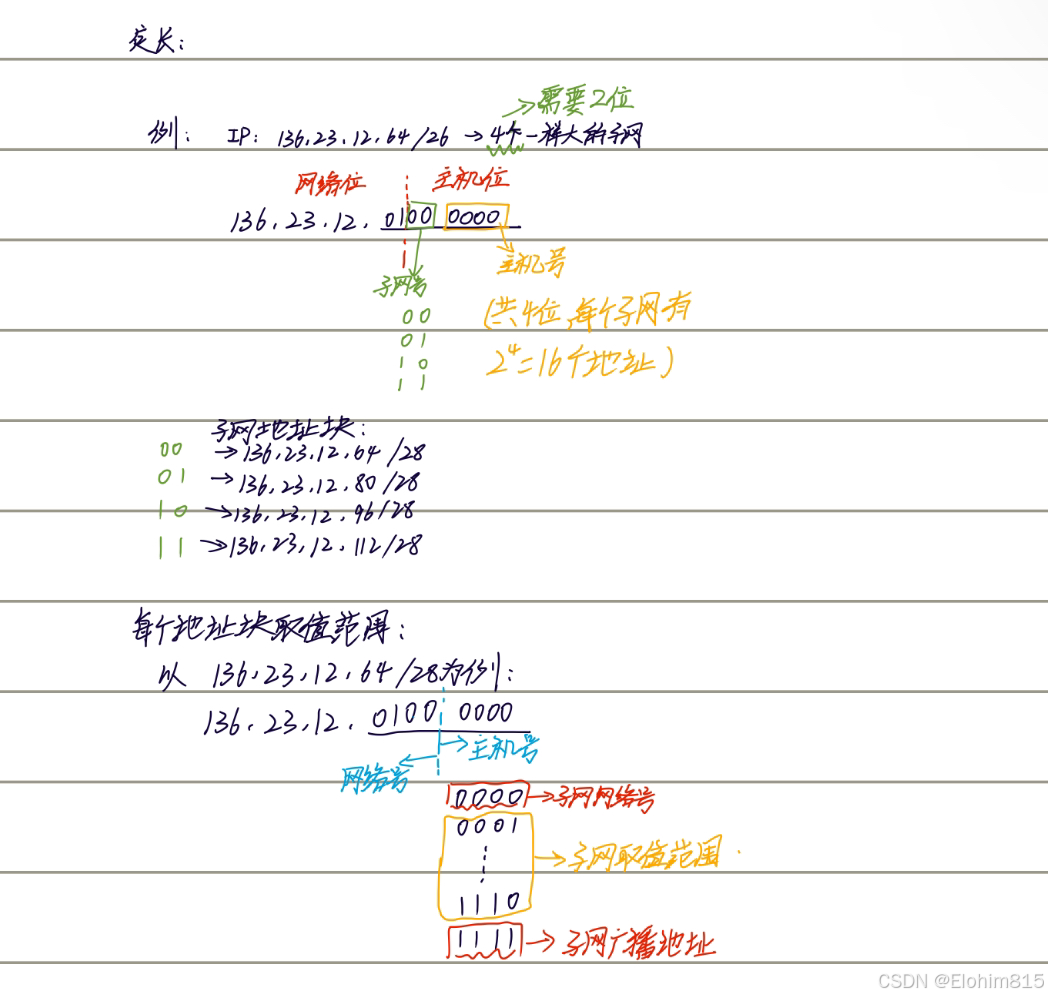

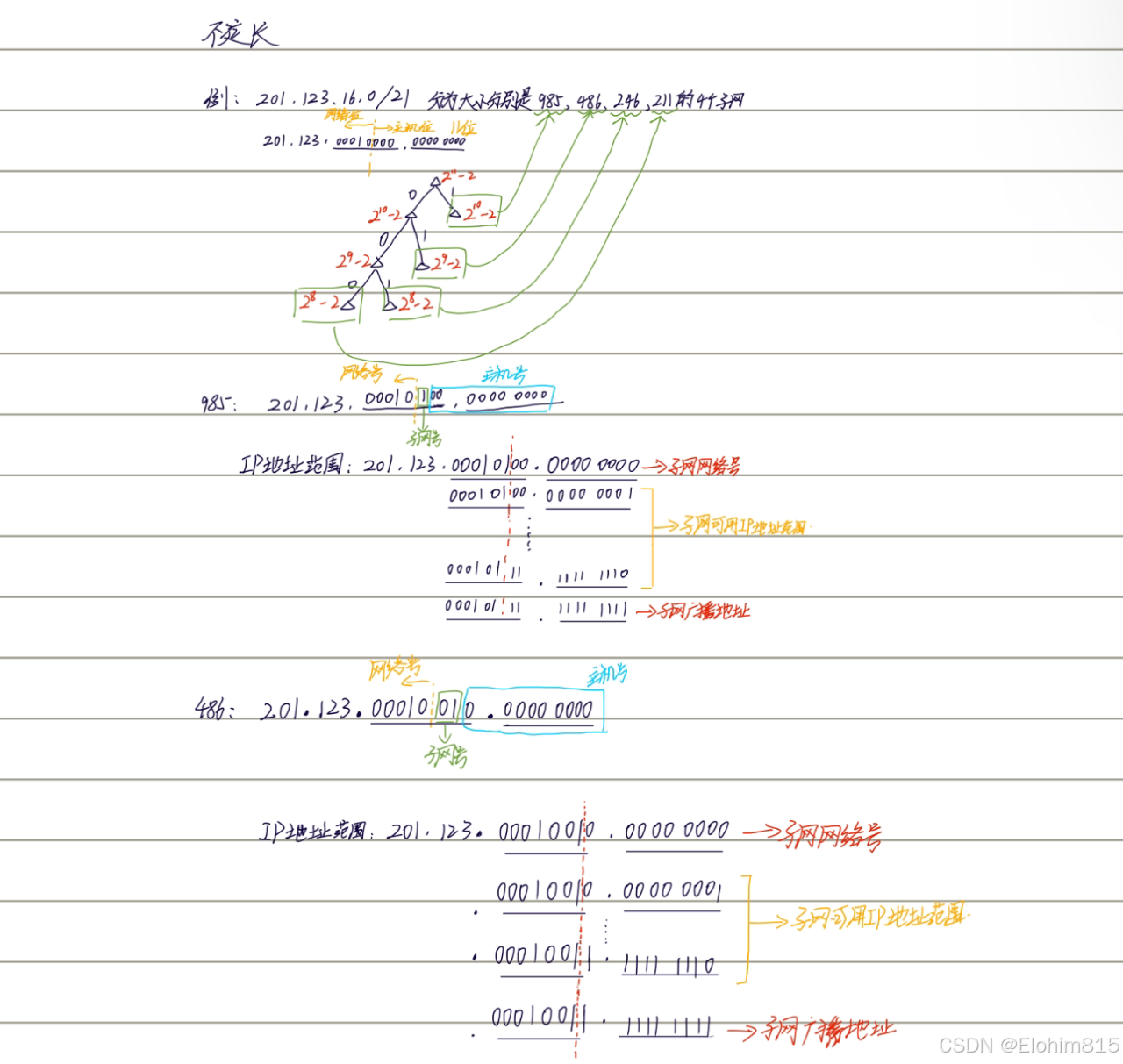

注意： 定长与不定长子网划分





 三、网络体系结构

网络采用分而治之的方法设计，将网络的功能划分为不同的模块，以分层的形式有机组合在一起。

每层实现不同的功能，其内部实现方法对外部其他层次来说是透明的。

每层向上层提供服务，同时使用下层提供的服务

网络体系结构即指网络的层次结构和每层所使用协议的集合

两类非常重要的体系结构：OSI与TCP/IP

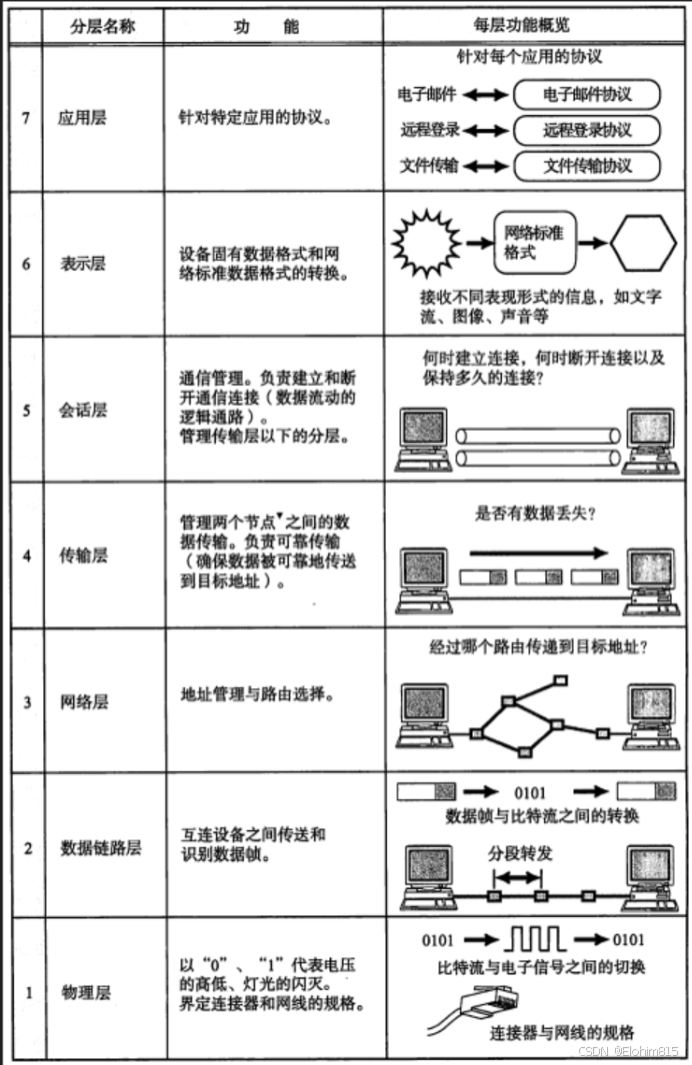

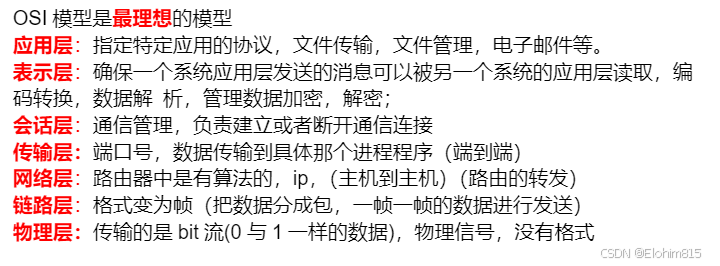

 1.OSI模型

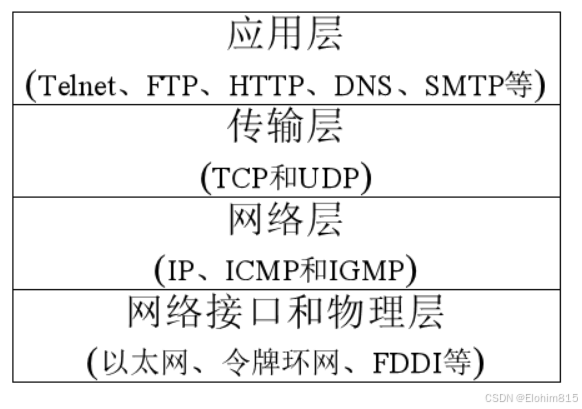

 2.TCP/IP模型



 应用层：应用协议和应用程序的集合

传输层：决定数据交给机器的哪个任务（进程）去处理，通过端口寻址

        进程一定有进程号，不一定有端口号，端口号只在进行网络通信才有

网络层：提供设备到设备的传输，可以理解为通过IP寻址机器。

网络接口和物理层：屏蔽硬件差异（驱动），向上层提供统一的操作接口

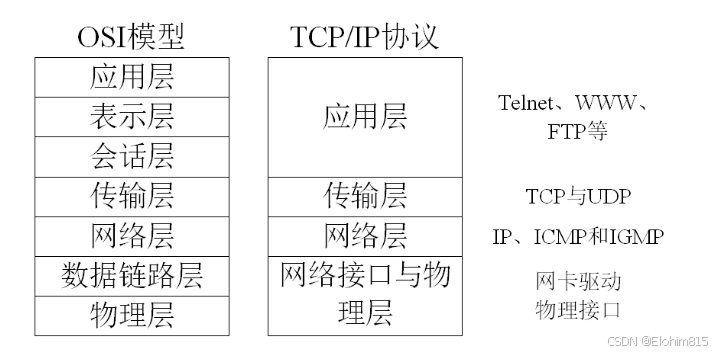

 3.OSI和TCP/IP模型对应关系图

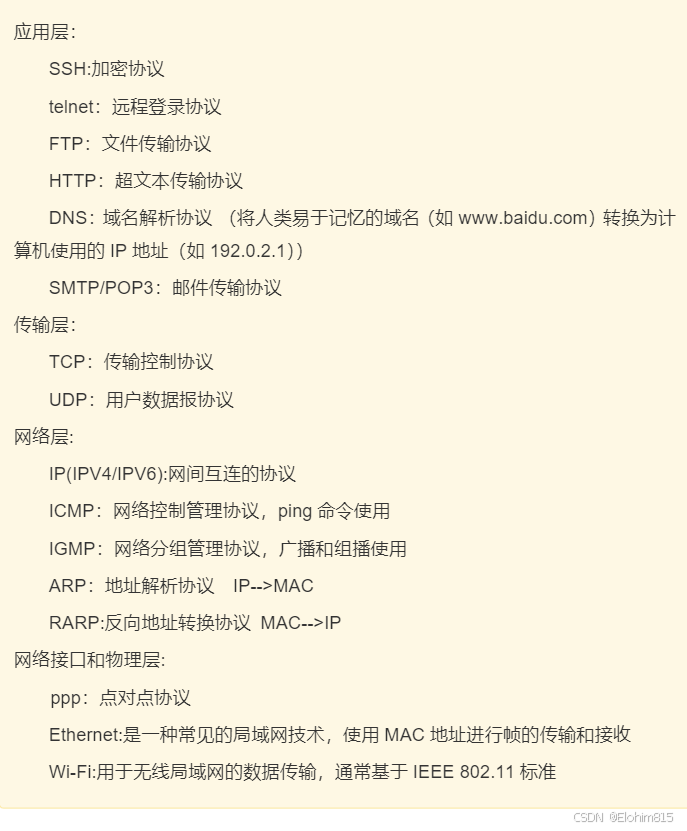

 4.常见协议

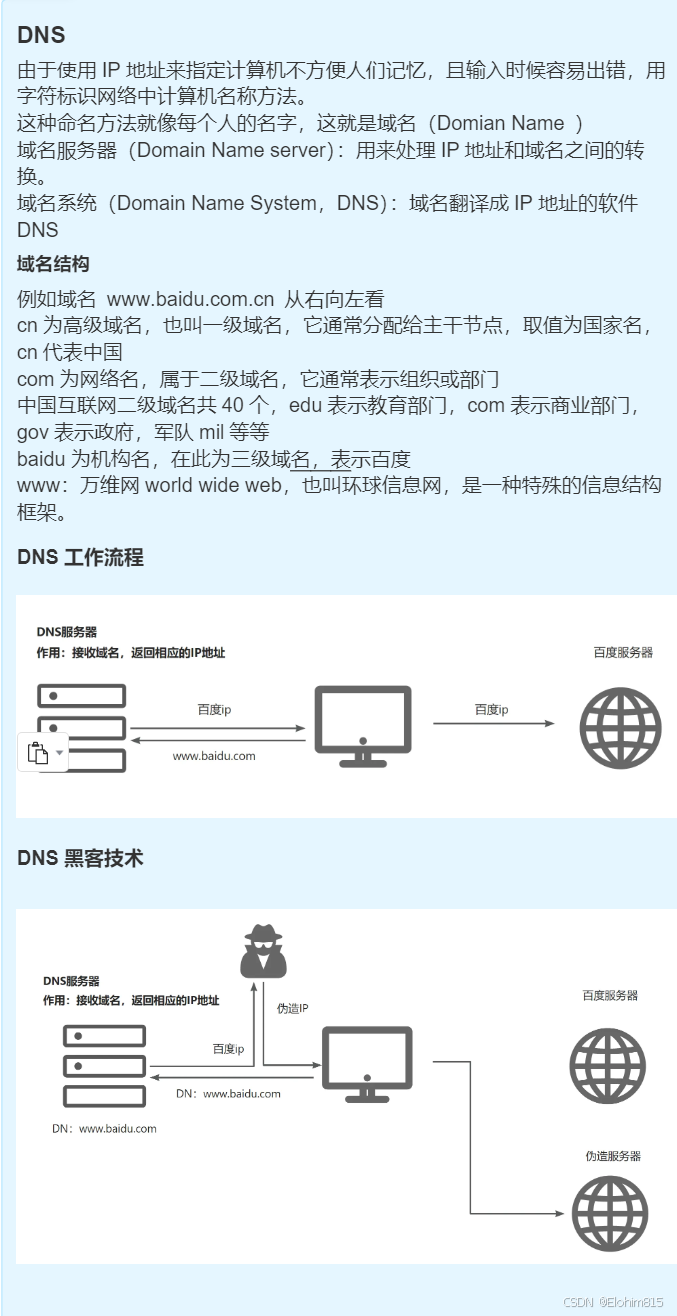

补充：



 5.TCP与UDP

TCP：全双工通信、面向连接、可靠

TCP（即传输控制协议）：是一种面向连接的传输层协议，它能提供高可靠性通信(即数据无误、数据无丢失、数据无失序、数据无重复到达的通信)。

高可靠原因：         1. 三次握手、四次挥手

2.  序列号和应答机制

3.  超时，错误重传机制

4.  拥塞控制、流量控制(滑动窗口)

适用场景

适合于对传输质量要求较高的通信

在需要可靠数据传输的场合，通常使用TCP协议

MSN/QQ等即时通讯软件的用户登录账户管理相关的功能通常采用TCP协议

UDP：全双工通信、面向无连接、不可靠

UDP（User Datagram Protocol）用户数据报协议，是不可靠的无连接的协议。在数据发送前，因为不需要进行连接，所以可以进行高效率的数据传输。

适用场景

发送小尺寸数据（如对DNS服务器进行IP地址查询时）

适合于广播/组播式通信中。

MSN/QQ/Skype等即时通讯软件的点对点文本通讯以及音视频通讯通常采用UDP协议

 6. 网络调试命令

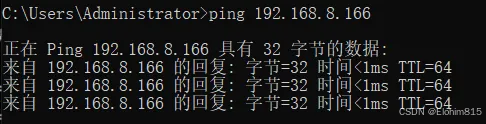

(1)  ping

测试网络连通性（ICMP）

作为平时网络连通检测使用最多的命令，它的作用主要为：

● 用来检测网络的连通情况和分析网络速度；

● 根据域名得到服务器IP；

● 根据ping返回的TTL值来判断对方所使用的操作系统及数据包经过路由器数量。

字节：数据包大小

时间：响应时间，时间越小证明你链接这个地址的速度越快

TTL：Time To Live，从源到目的，每经过一个路由器，TTL减一，当TTL=0，包丢失

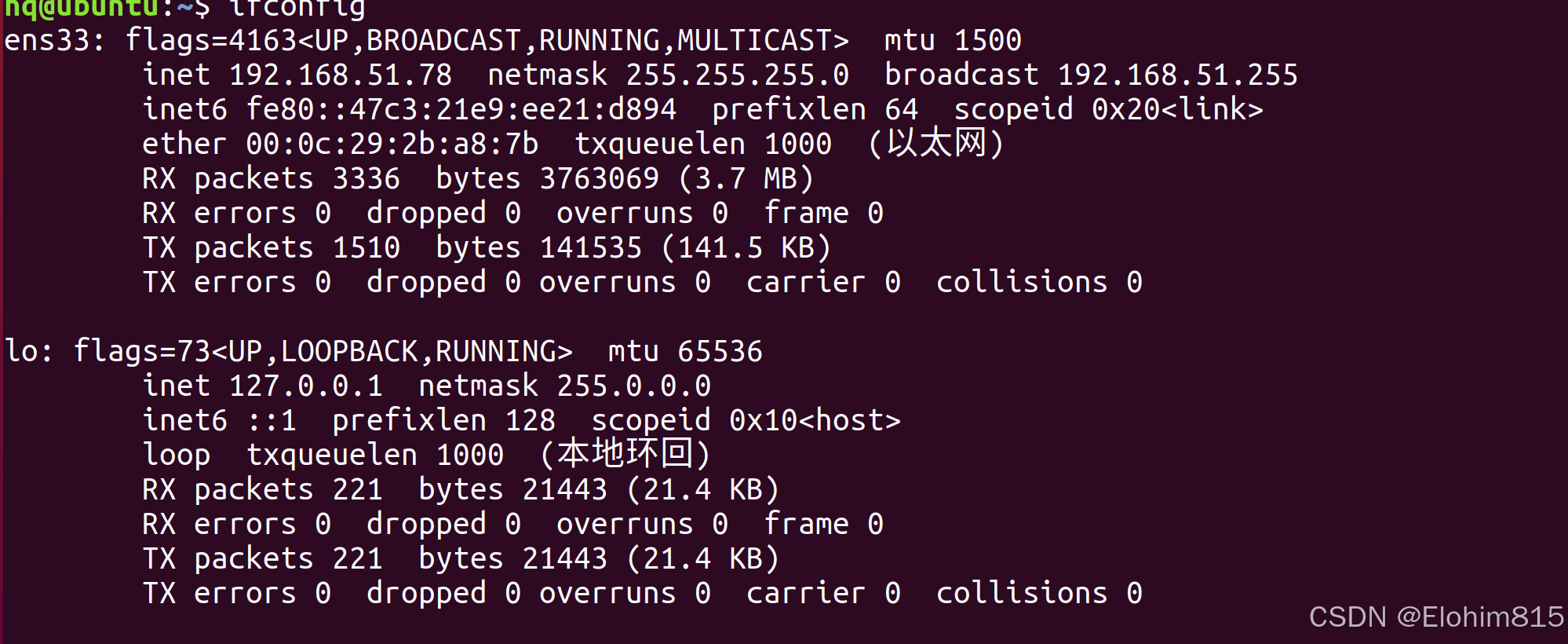

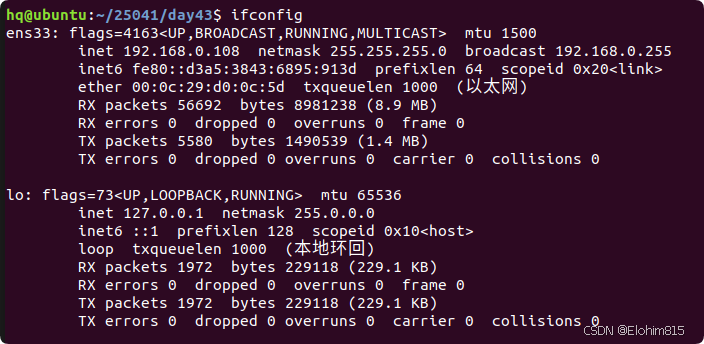

(2)  ifconfig

查看网络接口信息

ens33：网卡名称 en：Ethernet s：表示热插拔插槽上的设备 33：插槽编号

lo：回环网卡

格式	含义
ifconfig 具体网卡名称	只显示具体网卡的详细信息（无论是否启用）
ifconfig -a	表示显示所有网卡包括没有启动的网卡
ifconfig 网卡名称 up/down	表示开启或关闭网卡
ifconfig 网络接口 IP地址[/子网掩码长度]	新建临时IP地址（添加 一块虚拟网卡）
ifconfig -s	查看通讯情况

(3)  netstat

netstat是控制台命令，是一个监控TCP/IP网络的非常有用的工具，它可以显示路由表、实际的网络连接以及每一个网络接口设备的状态信息。Netstat用于显示与IP、TCP、UDP相关的统计数据，一般用于检验本机各端口的网络连接情况。

netstat -a  //查看所有网络状态
netstat -at  //查看tcp所有网络状态
netstat -au //查看udp所有网络状态
netstat -l //查看处于监听状态的链接
netstat -lt //查看处于监听状态的链接tcp
netstat -lu //查看处于监听状态的链接udp
netstat -lx //查看处于监听状态的链接unixs

四、套接字

 1.  socket发展

1）1982 - Berkeley Software Distributions 操作系统引入了socket作为本地进程之间通信的接口

2）1986 - Berkeley 扩展了socket 接口，使之支持UNIX 下的TCP/IP 通信

3）现在很多应用 (FTP, Telnet) 都依赖这一接口

2.  socket介绍

1、是一个编程接口

2、是一种特殊的文件描述符 (everything in Unix is a file)

3、socket是一种通信机制，并不仅限于TCP/IP协议

4、面向连接 (Transmission Control Protocol - TCP/IP)

5、无连接 (User Datagram Protocol -UDP 和 Inter-network Packet Exchange - IPX)

3.  为什么需要socket？

1.普通的I/O操作过程 ：打开文件－＞读/写操作－＞关闭文件

2.TCP/IP协议被集成到操作系统的内核中，引入了新型的“I/O”操作 ----->进行网络通信的两个进程在不同的机器上，如何连接？ 网络协议具有多样性，如何进行统一的操作 ?

需要一种通用的网络编程接口：Socket

4.  socket类型

流式套接字(SOCK_STREAM) ---> TCP

提供了一个面向连接、可靠的数据传输服务，数据无差错、无重复的发送且按发送顺序接收。内设置流量控制，避免数据流淹没慢的接收方。数据被看作是字节流。

数据报套接字(SOCK_DGRAM) --> UDP

提供无连接服务。数据包以独立数据包的形式被发送，不提供无差错保证，数据可能丢失或重复，顺序发送可能乱序接收。

原始套接字(SOCK_RAW)

可以对较低层次协议如IP、ICMP直接访问，还有一些ping命令

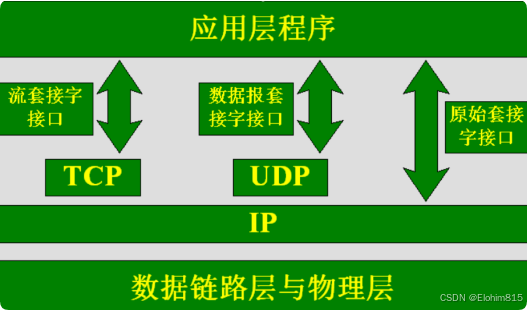

5.位置

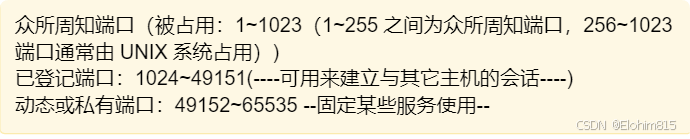

五、端口号

● 为了区分一台主机接收到的数据包应该转交给哪个进程来进行处理，使用端口号来区分

● TCP端口号与UDP端口号独立（UDP port为8888，TCP port也可为8888 ）

● 端口号一般由IANA (Internet Assigned Numbers Authority) 管理

● 端口用两个字节来表示



六、字节序

 1.  字节序: 不同类型的ｃｐｕ主机，内存存储大于一个字节类型的数据在内存中的存放顺序。

2.  浮点类型，字符类型，字符串没有字节序

3.  分类：

小端序（little-endian） - 低序字节存储在低地址 (主机字节序)

大端序（big-endian）- 高序字节存储在低地址 (网络字节序)

注意：

 网络中传输的数据必须使用网络字节序，即大端字节序

终端显示的数据必须是主机字节序，即小端字节序

端口号占2字节 --->需要区分大小端---->大小端转换

端口号的字节序转换：

主机字节序转换为网络字节序 （小端序->大端序）

#include <arpa/inet.h>u_long htonl (u_long hostlong); //host to network longu_short htons (u_short short);  //掌握这个

网络字节序转换为主机字节序（大端序->小端序）

#include <arpa/inet.h>u_long ntohl (u_long hostlong);u_short ntohs (u_short short);

 IP地址的字节序转换：



主机字节序转换为网络字节序 （小端序->大端序）

  #include <sys/socket.h>#include <netinet/in.h>#include <arpa/inet.h>uint32_t  inet_addr(const char *strptr);  //该参数是字符串struct in_addr {uint32_t s_addr;
};
功能:  主机字节序转为网络字节序
参数:  const char *strptr: 字符串
返回值: 返回一个无符号长整型数(无符号32位整数用十六进制表示), 否则NULL

网络字节序转换为主机字节序（大端序->小端序）

#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>char *inet_ntoa(stuct in_addr inaddr);
功能:   将网络字节序二进制地址转换成主机字节序。
参数:  stuct in_addr in addr  : 只需传入一个结构体变量
返回值:  返回一个字符指针, 否则NULL;

使用时注意：

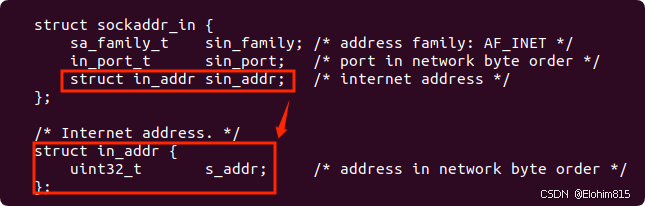

参数要填的stuct in_addr类型的结构体变量需要通过 struct sockaddr_in 类型的结构体变量的链式调用来获取

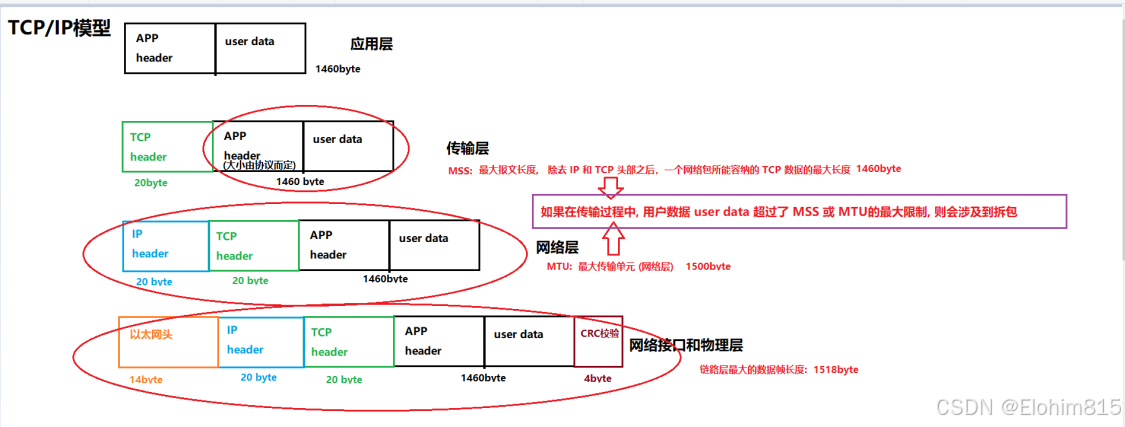

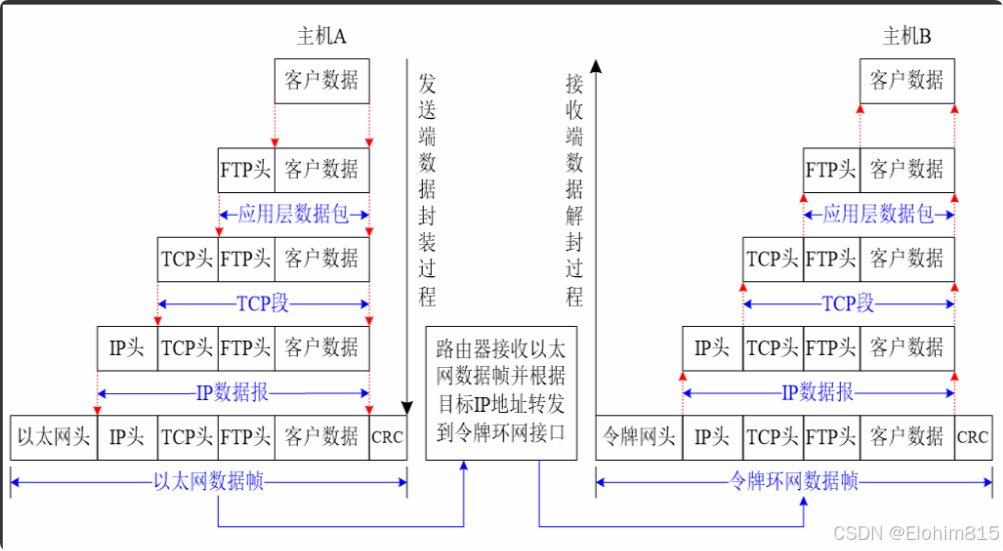

 七、数据的封装与传递过程

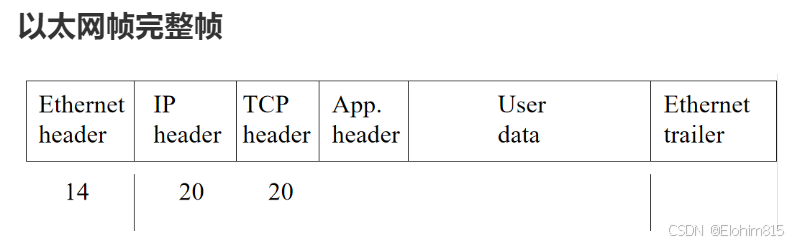

以太网帧：

●对于网络层最大数据帧长度是1500字节

● 对于链路层最大数据长度是1518字节（1500+14+CRC）

● 发送时候，IP层协议栈程序检测到发送数据和包头总长度超过1500字节时候，会进行自动

分包处理，接收端在IP层进行包重组，然后才继续往上传递

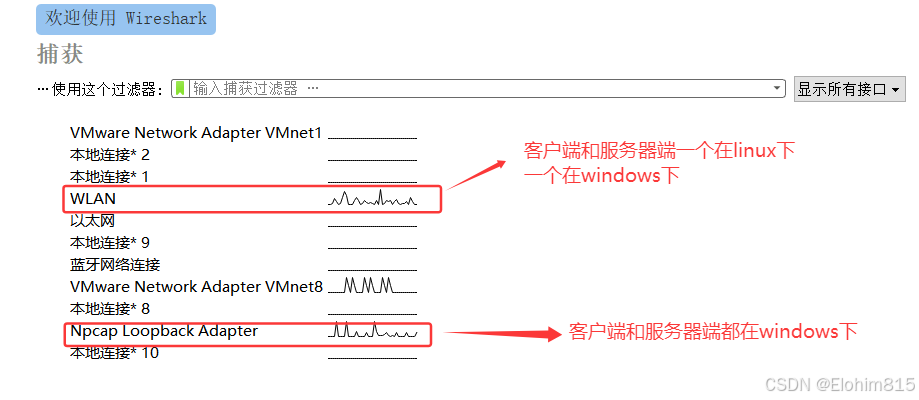

八、wireshark抓包

 windows上：

linux上：

（1）下载wireshark:  sudo apt-get install wireshark

  (2) 启用wireshark : sudo wireshark

过滤包：

1.  ip.addr == x.x.x.x：只显示源或目标IP地址为x.x.x.x的数据包。

2.  tcp.port == x：只显示源或目标端口号为x的TCP数据包。

3.  udp.port == x：只显示源或目标端口号为x的UDP数据包。

4.  ip.src == x.x.x.x：只显示源IP地址为x.x.x.x的数据包。

5.  ip.dst == x.x.x.x：只显目标IP地址为x.x.x.x的数据包。

dst：目标

src：源

seq：序列号

ack：确认号

PSH：数据包

ACK：确认包

SYN：握手包（同步包）

FIN：挥手包
