多级阻抗 PCB 全解析

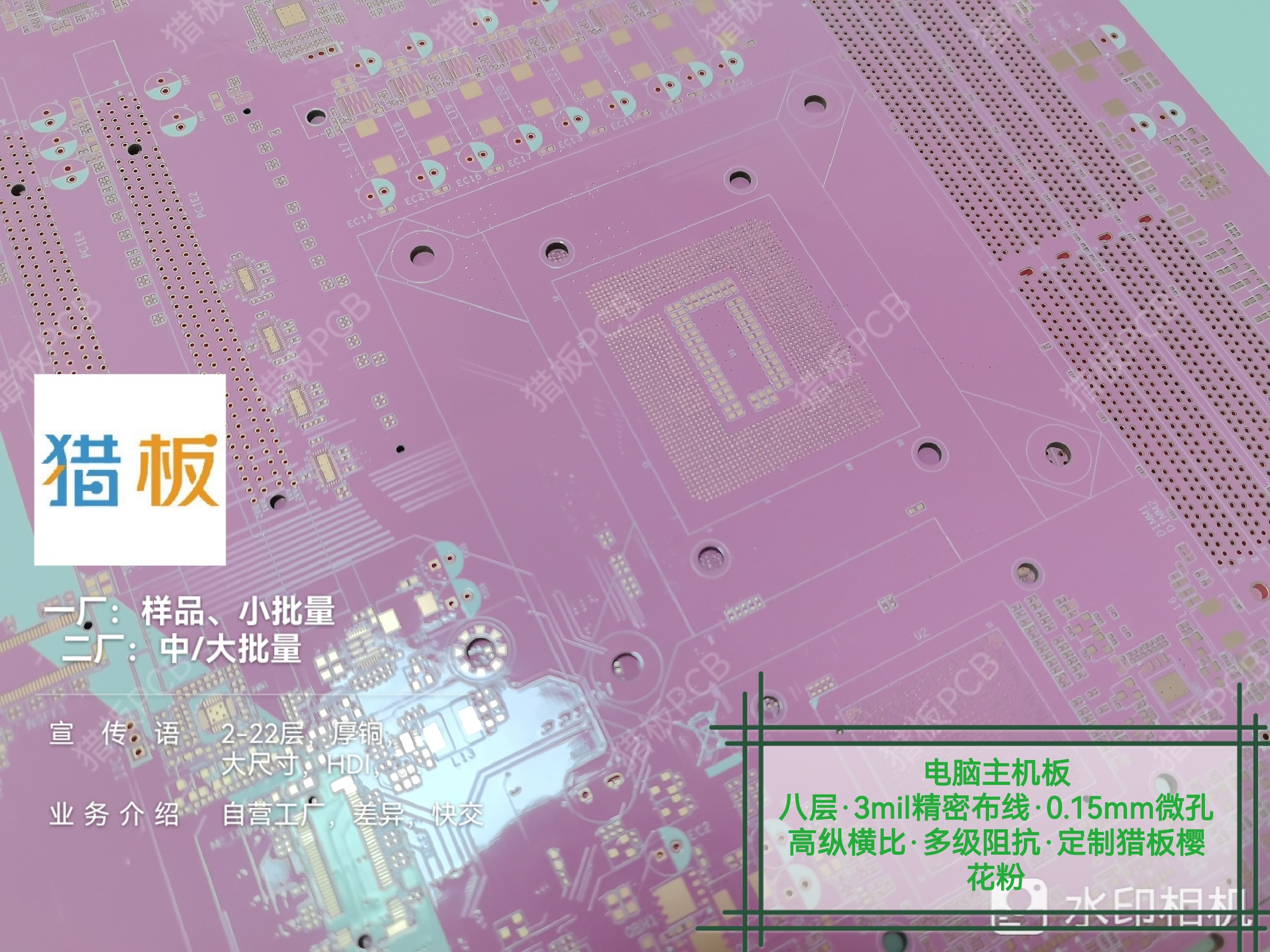

在电子设备飞速发展的当下，对 PCB 的性能要求愈发严苛。猎板作为 PCB 领域的重要参与者，不断探索创新，致力于为客户提供高品质、高性能的 PCB 产品，多级阻抗 PCB 便是其中的重要成果。​

一、多级阻抗 PCB 的原理与重要性​

（一）阻抗的基本概念​

阻抗是电路对交流电流的阻碍作用，综合了电阻、电感和电容的影响，单位为欧姆（Ω）。在 PCB 设计中，阻抗控制聚焦于传输线阻抗，理想状态下，信号源和负载的阻抗需与传输线的特性阻抗匹配，否则信号传输时会产生反射，导致信号完整性受损，影响电子设备性能。​

（二）多级阻抗 PCB 的原理​

多级阻抗 PCB 通过设置多个不同阻抗值的区域实现阻抗匹配。不同信号频率和传输速率对阻抗要求不同，多级阻抗设计能让不同速率信号在同一块 PCB 上稳定传输。其实现涉及 PCB 结构设计与材料选择，铜箔厚度、绝缘层的介电常数及厚度等，都是决定阻抗的关键因素。专业工程师会精确计算并调整这些参数，以实现所需的多级阻抗值。​

（三）多级阻抗 PCB 的重要性​

提升信号完整性：在高速信号传输中，多级阻抗 PCB 能精准控制信号传输路径的阻抗，减少信号反射和串扰，确保信号清晰、稳定地传输，对 5G 通信、高速数据传输等场景至关重要。​

适应复杂电路设计：随着电子设备功能丰富，电路设计复杂，需处理多种信号，多级阻抗 PCB 可依据不同信号特性，设计对应的阻抗控制策略，满足复杂电路设计需求。​

提高电路密度和可靠性：多级阻抗设计可提升电路密度，实现电子产品小型化和高集成化，同时稳定的阻抗环境有助于降低电源噪声，提高电路稳定性和可靠性，延长电子设备使用寿命。​

二、多级阻抗 PCB 的设计要点​

（一）传输线类型选择​

常见的传输线类型有微带线、带状线和共面波导等。微带线信号层仅有一面接地，结构简单、易于加工，适用于高速信号传输；带状线信号层位于两层接地层或电源层之间，能有效屏蔽信号，适合高频信号传输；共面波导信号传输线与参考平面位于同一平面，具有良好的高频性能和电磁兼容性，常用于射频电路设计。工程师需综合信号频率、带宽、传输速率及成本等因素，选择合适的传输线类型。​

（二）阻抗匹配计算​

准确的阻抗匹配计算是关键。设计时先明确信号源和负载的阻抗值，再依据选定的传输线类型和特性阻抗，设计额外阻抗层参数。计算总阻抗时结合信号源、负载阻抗值与额外阻抗层参数，并借助专业仿真软件验证总阻抗与传输线特性阻抗是否匹配，不匹配则调整参数重新设计。​

（三）材料选择​

PCB 材料显著影响阻抗特性。常见的 FR - 4 基材介电常数在 4.0 - 4.7 之间，且随频率变化、批次差异大，高速设计中常选用介电常数稳定性更好的高 Tg 材料。铜箔厚度、绝缘层材料及厚度等也会影响阻抗。​

（四）层叠结构设计​

合理的层叠结构设计是实现多级阻抗控制的基础，需考虑介质层厚度、铜箔厚度、参考平面的完整性和邻近性等关键参数。信号层与电源层、接地层的排列方式影响信号传输质量和阻抗特性。​

三、多级阻抗 PCB 的参数详解​

（一）特性阻抗值​

多级阻抗 PCB 的关键参数之一是特性阻抗值，常见标准阻抗值有 50Ω、75Ω、100Ω 等。单端信号常用 50Ω 阻抗，差分信号传输中 100Ω 差分阻抗应用广泛。以一款适用于高速数据传输的多级阻抗 PCB 为例，其单端信号的目标阻抗为 50Ω ± 5%，差分信号的目标阻抗为 100Ω ± 5%，严格的公差控制确保信号传输稳定可靠。​

（二）线宽与线距​

线宽和线距直接影响阻抗，线宽越宽阻抗越低，线距越大阻抗越高。50Ω 单端信号传输中，线宽通常在 3 - 10mil 之间；100Ω 差分对需精确控制线宽和两根信号线间距。蚀刻工艺中的侧蚀现象，设计时需提前补偿。​

（三）介电常数​

介电常数衡量绝缘材料储存电荷能力，对 PCB 阻抗特性影响重大。不同 PCB 材料介电常数不同，较低的介电常数有助于降低信号传输损耗，提高传输效率。​

（四）板厚与层厚​

板厚根据实际应用场景和电子设备结构要求确定，常见有 0.6mm、0.8mm 等规格。层厚包括介质层厚度和铜箔厚度，介质层厚度影响传输线特性阻抗，铜箔厚度影响线路电阻。​

四、行业领先者的优势体现​

在多级阻抗 PCB 的生产制造领域，猎板展现出强大的竞争力。其拥有专业的技术团队，成员在 PCB 设计与制造领域经验丰富，对多级阻抗 PCB 的设计原理和工艺要求理解深刻，能为客户提供一站式解决方案。同时，猎板引进国际领先的高端智能生产设备与先进测试设备，为精确控制生产工艺、实现高精度制造提供保障。此外，猎板建立了严格的质量控制体系，从原材料采购到生产加工全流程把控质量，选用优质原材料，遵循多项国际标准，确保产品质量可靠。​

五、多级阻抗 PCB 的应用领域​

（一）通讯电子领域​

在 5G 通信时代，多级阻抗 PCB 可减少信号传输损耗和干扰，在 5G 基站、手机、路由器等通讯设备中广泛应用，保障信号高效处理和传输。​

（二）医疗器械领域​

医疗器械对电子设备稳定性和可靠性要求严格，多级阻抗 PCB 能提供稳定的信号传输和电源分配，在医用超声诊断设备、核磁共振成像设备等中应用，确保设备准确采集和处理人体信号。​

（三）仪器仪表领域​

仪器仪表需要高精度信号测量和处理能力，多级阻抗 PCB 的精确阻抗控制可减少信号失真，在示波器、频谱分析仪等仪器仪表产品中发挥关键作用。​

（四）航空航天领域​

航空航天领域对电子设备性能和可靠性要求苛刻，多级阻抗 PCB 具有良好的信号完整性和抗干扰能力，在卫星通信设备、航空导航系统等中广泛应用。​

多级阻抗 PCB 凭借其独特优势，在现代电子设备中愈发重要。猎板将持续发挥自身优势，创新优化设计与制造工艺，为客户提供更优质的产品和服务，推动电子行业发展。
