BEV和OCC学习-3:mmdet3d 坐标系

news 来源：原创 2025/6/6 19:18:06

坐标系

转向角 (yaw) 的定义

框尺寸的定义

与支持的数据集的原始坐标系的关系

KITTI

Waymo

NuScenes

Lyft

ScanNet

SUN RGB-D

S3DIS

坐标系

坐标系 — MMDetection3D 1.4.0 文档https://mmdetection3d.readthedocs.io/zh-cn/latest/user_guides/coord_sys_tutorial.html

相机坐标系 – 大多数相机的坐标系，在该坐标系中 y 轴正方向指向地面，x 轴正方向指向右侧，z 轴正方向指向前方。
激光雷达坐标系 – 众多激光雷达的坐标系，在该坐标系中 z 轴负方向指向地面，x 轴正方向指向前方，y 轴正方向指向左侧。
深度坐标系 – VoteNet、H3DNet 等模型使用的坐标系，在该坐标系中 z 轴负方向指向地面，x 轴正方向指向右侧，y 轴正方向指向前方。

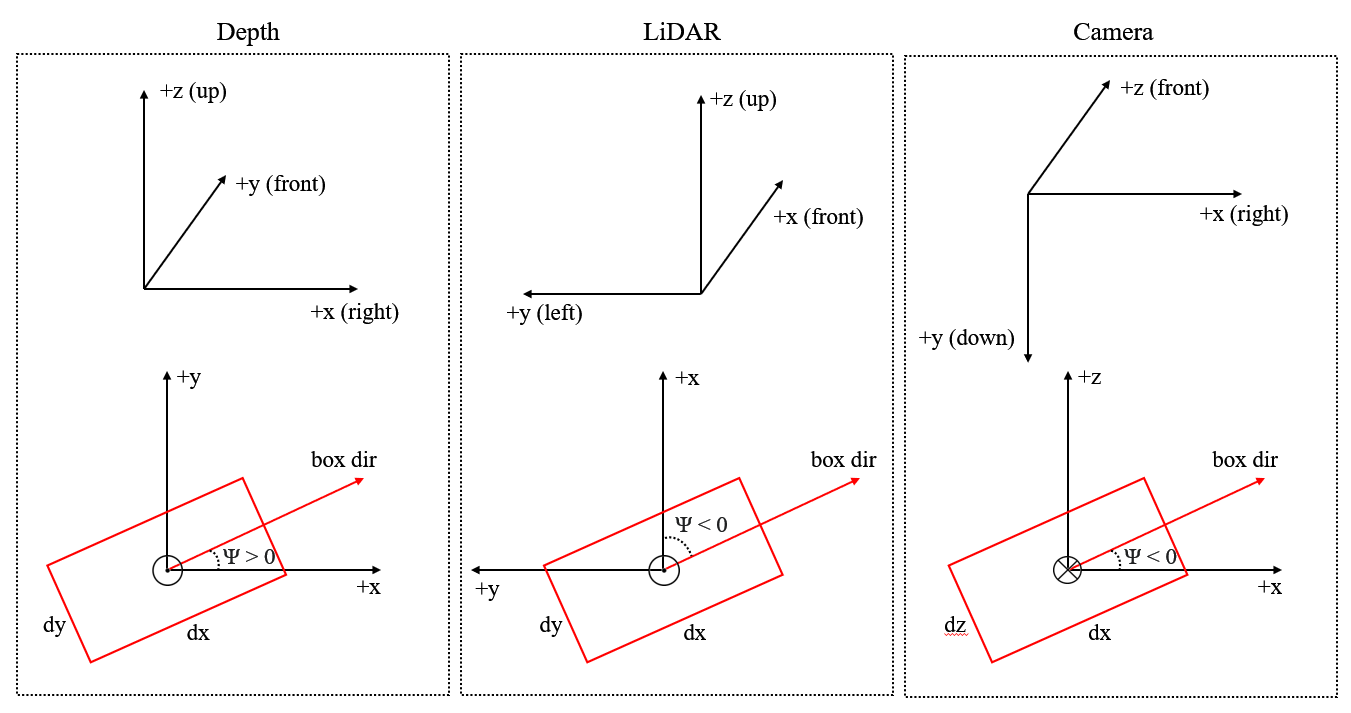

三个坐标系的图示如下：

上面三张图是 3D 坐标系，下面三张图是鸟瞰图。以后我们将坚持使用本教程中定义的三个坐标系。

转向角 (yaw) 的定义

在目标检测中，我们选择一个轴作为重力轴，并在垂直于重力轴的平面 $\Pi$ 上选取一个参考方向，那么参考方向的转向角为 0，在 $Pi$ 上的其他方向有非零的转向角，其角度取决于其与参考方向的角度。目前，对于所有支持的数据集，标注不包括俯仰角 (pitch) 和滚动角 (roll)，这意味着我们在预测框和计算框之间的重叠时只需考虑转向角 (yaw)。

在 MMDetection3D 中，所有坐标系都是右手坐标系，这意味着如果从重力轴的负方向（轴的正方向指向人眼）看，转向角 (yaw) 沿着逆时针方向增加。

下图显示，在右手坐标系中，如果我们设定 x 轴正方向为参考方向，那么 y 轴正方向的转向角 (yaw) 为 $\frac{Pi}{2}$ 。

                     z 上  y 前 (yaw=0.5*pi)^    ^|   /|  /| /|/
左 (yaw=pi)    ------ 0 ------> x 右 (yaw=0)

对于一个框来说，其转向角 (yaw) 的值等于其方向减去一个参考方向。在 MMDetection3D 的所有三个坐标系中，参考方向总是 x 轴的正方向，而如果一个框的转向角 (yaw) 为 0，则其方向被定义为与 x 轴平行。框的转向角 (yaw) 的定义如下图所示。

  y 前^      框的方向 (yaw=0.5*pi)/|\        ^|        /|\|     ____|____|    |    |    ||    |    |    |
__|____|____|____|______\ x 右|    |    |    |      /|    |    |    ||    |____|____||

框尺寸的定义

框尺寸的定义与转向角 (yaw) 的定义是分不开的。在上一节中，我们提到如果一个框的转向角 (yaw) 为 0，它的方向就被定义为与 x 轴平行。那么自然地，一个框对应于 x 轴的尺寸应该是 $dx$。但是，这在某些数据集中并非总是如此（我们稍后会解决这个问题）。

下图展示了 x 轴和 $dx$ ，y 轴和 $dy$ 对应的含义。

y 前^      框的方向 (yaw=0.5*pi)/|\        ^|        /|\|     ____|____|    |    |    ||    |    |    | dx
__|____|____|____|______\ x 右|    |    |    |      /|    |    |    ||    |____|____||         dy

注意框的方向总是和 $dx$ 边平行。

y 前^     _________/|\   |    |    ||    |    |    ||    |    |    | dy|    |____|____|____\  框的方向 (yaw=0)|    |    |    |    /
__|____|____|____|_________\ x 右|    |    |    |         /|    |____|____||         dx|

与支持的数据集的原始坐标系的关系

KITTI

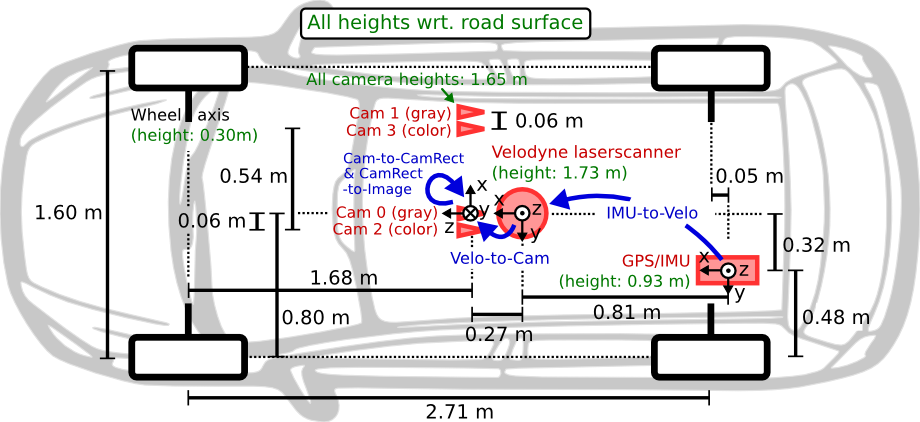

KITTI数据集的原始标注是在相机坐标系下的，详见 get_label_anno。在 MMDetection3D 中，为了在 KITTI 数据集上训练基于激光雷达的模型，首先将数据从相机坐标系转换到激光雷达坐标，详见 get_ann_info。对于训练基于视觉的模型，数据保持在相机坐标系不变。

在 SECOND 中，框的激光雷达坐标系定义如下（鸟瞰图）：

对于每个框来说，尺寸为 $(w, l, h)$，转向角 (yaw) 的参考方向为 y 轴正方向。更多细节请参考代码库。

我们的激光雷达坐标系有两处改变：

转向角 (yaw) 被定义为右手而非左手，从而保持一致性；
框的尺寸为 $(l, w, h)$ 而非 $(w, l, h)$，由于在 KITTI 数据集中 $w$ 对应 $dy$，$l$ 对应 $dx$。

Waymo

我们使用 Waymo 数据集的 KITTI 格式数据。因此，在我们的实现中 KITTI 和 Waymo 也共用相同的坐标系。

NuScenes

NuScenes 提供了一个评估工具包，其中每个框都被包装成一个 Box 实例。Box 的坐标系不同于我们的激光雷达坐标系，在 Box 坐标系中，前两个表示框尺寸的元素分别对应 $(dy, dx)$ 或者 $(w, l)$，和我们的表示方法相反。更多细节请参考 NuScenes 教程。读者可以参考 NuScenes 开发工具，了解 NuScenes 框的定义和 NuScenes 评估的过程。
