网络安全基础--第十天
OSPF
1.选路的好坏
2.收敛速度
3.占用资源的大小
OSPF---开放式最短路径优先协议---SPF---最短路径优先算法----链路状态型协议
ospf是以带宽作为COST值
ospf分为三类：
ospfV1/ospfV2/ospfV3
ospf与RIP的异同点
相同：
1.OSPFV2和RIPV2一样，都是无类别的路由协议，都支持VLSM和CIDR。
2.OSPFV2和rip的V2都是以组播方式发送，OSPFV2的组播地址是224.0.0.5和224.0.0.6.？ 3.OSPFV2和RIPV2都支持等开销负载均衡
不同点：
RIP只应用于小型网络，OSPF应用在中大型网络
做了结构化部署---区域划分---和AS很像
规模不大的，OSPF的网络叫做单区域OSPF网络，包含多个区域，多区域OSPF网络
多区域划分区域的目的：
区域内部传TOPO拓扑信息，区域之间传递路由信息（链路状态型协议的矢量特征）
称为区域边界路由器---ABR----传递两个区域的路由信息
ABR----一个接口属于一个区域，同时属于两个区域
区域划分的要求：
1. 区域之间，必须存在 ABR
2. 区域划分必须遵循星型拓扑结构
中间区域称为骨干区域，其他的区域非骨干区域
区域编号---区域ID，32位二进制构成，两种表达方式---十进制--点分十进制，骨干区域的区域ID被定义为0
非法ABR
ABR的一个接口属于一个区域，且至少有一个接口属于area0
区域间可以有多个ABR，多的起到备份的作用。
一个ABR可以对应多个区域
ABR---一个接口属于一个区域，同时属于两个区域，区域间可以有多个ABR，一个ABR可以对应多个区域
ospf 的数据包类型
1.hello包－－－用来周期发现、建立，保活邻居关系。
周期保活 ｏｓｐｆ的hello包默认是以10S为周期发送一个
OSPF的失效判断时间为4倍的ｈｅｌｌｏ时间。40Ｓ 还没收到邻居的ｈｅｌｌｏ包，就被认为邻居已经私网， 这个时间被称为死亡时间（ｄｅａｄ－ｔｉｍｅ）。
RID用来区分每台路由器
RID的要求：全网唯一，全网指的是一个OSPF网络，格式统一，点分十进制，32位二进制
自动获取的规则：首先，如果设备上配置有环回接口，则选择其中最大的IP地址作为自己的RID，这个最大指的 是数字上边的，如果没有环回接口，则在自己物理接口中选择最大的IP地址作为RID。
我们的hello包中便会携带这个RID 。
2.DBD包---数据库描述报文---
携带的路径信息摘要 我们在发正式的更新数据之前，先发送所拥有的链路信息目录，让对方选取自己没有的数据，避免直接发送全部 链路信息，造成重复更新。
3.LSR包==链路状态请求报文--基于DBD包请求未知的LSA
4.LSU包--链路状态更新报文---真正携带LSA信息的数据包
5.LSACK包--链路状态确认报文---确认包
OSPF每30min进行一次周期更新，为了保证收敛的可靠性
OSPF和RIP周期不一样，不直接发LSU包，而是发送DBD包，为了减少更新量。
ospf的状态机
就是用来标定路由器之间的不同状态
只有hello包和lsack包是组播，其他都是单播。

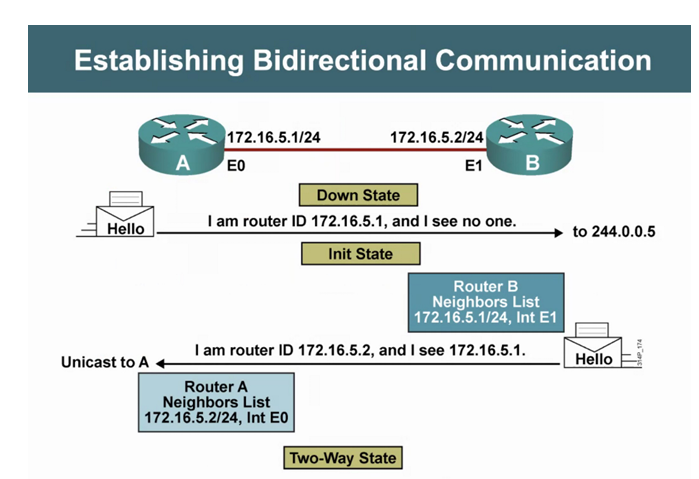

ＤＯＷＮ
ＩＮＩＴ（初始化状态
） 2-WAY（双向通信状态）－－－标志着邻居关系的建立
条件匹配成功后

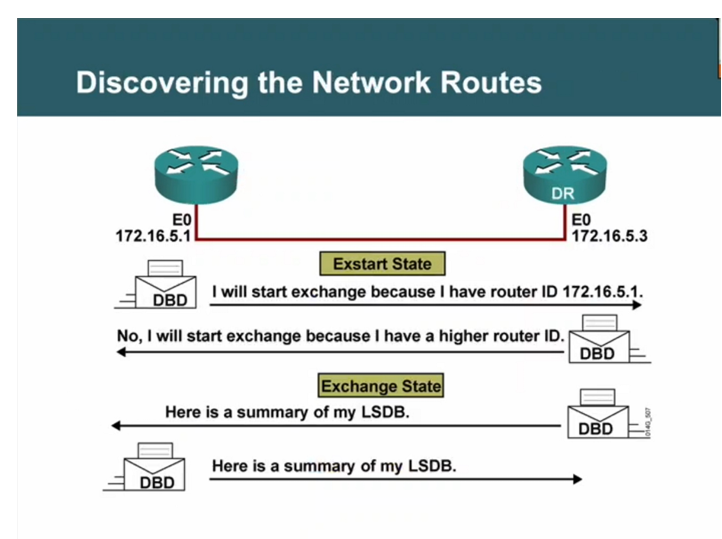

EX start预启动状态 进行主从选举（ｍａｓｔｅｒ／ｓｌａｖｅ）：通过使用未携带数据的DBD包来进行主从关系的选举，比较 RID，RID大的为主，为主的可以优先获取LSA，主从选举是为了错开LSA的交换过程，减少同一时间的资源占用。
EXCHANGE状态－－－使用携带目录信息的DBD包进行目录共享，需要ACK确认
LSDB－－－－链路状态数据库，，，这两个DBD包需要ACK确认
确认方式有三种，隐性显性周期
Loading状态－－开始正式交换数据 查看对端的DBD包与本端LSA信息对比，基于未知的LSA信息，使用LSR请求查询，邻居使用LSU回复，需要ACK确认
FULL状态＝－标志着邻接关系的建立，邻接关系用于区分邻居关系，邻接关系之间才会进行真正的链路状态数据 （LSA）交换，而邻居之间仅使用hello包周期保活。
OSPF的工作过程
启动配置之后， OSPF 向本地所有运行协议的接口以组播地址 224.0.0.5 发hello包，hello包中携带本地的RID及本地已知的邻居的RID 包，建立邻居关系，将收集到的邻居关系记录在一张表中称为邻居表
邻居表建立后，进行条件匹配，失败则停留在邻居关系，仅使用 hello 包保活 匹配成功后，开始建立邻接关系，首先使用未携带数据的 DBD 包进行主从选举，之后使用携带信息的 来共享数据库目录，之后本地使用LSR／ ＬＳＵ／ＬＳＡＣＫ DBD包 数据包来获取未知的LSA 信息，完成数据库建 立，生成数据库表， LSDB 。最后，基于本地的链路状态数据库生成有向图，使用 SPF 算法计算最短路径树，之后计算到未知网段的路径，生成路由并添加到路由表中。
收敛完成后， hello 包10S
结构突变问题： 1.新增网段 周期保活， 30MIN 一次周期更新，对比数据库。
2.断开网段----触发更新，使用携带数据的LSU包更新，需要ACK包确认
3.无法沟通：40Sｄｅａｄ ｔｉｍｅ时间到后清除相关路由
四、OSPF的配置
1.启动OSPF的服务
ｏｓｐｆ 1进程号，具有本地意义
[R1]ospf 1 router-id 1.1.1.1自定义RID
2.
[R1-ospf-1]area 0
3.宣告 宣告的作用：
1.激活接口
2.发布路由
[R1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255－－－反掩码－－－用于精确宣告，0代表不可 变，1代表可变，
[R1-ospf-1-area-0.0.0.0]dis ospf peer查看邻居表
[R1-ospf-1-area-0.0.0.0]dis ospf lsdb 查看数据库表
ｃｏｓｔ＝参考带宽／实际带宽
参考带宽默认100MBPS 小于1的数则直接为1，大于1的小数，则直接取整数部分，可以修改参考带宽
[R1-ospf-1]bandwidth-reference 1000修改参考带。
