光耦电路学习，光耦输入并联电阻、并联电容，光耦输出滤波电路

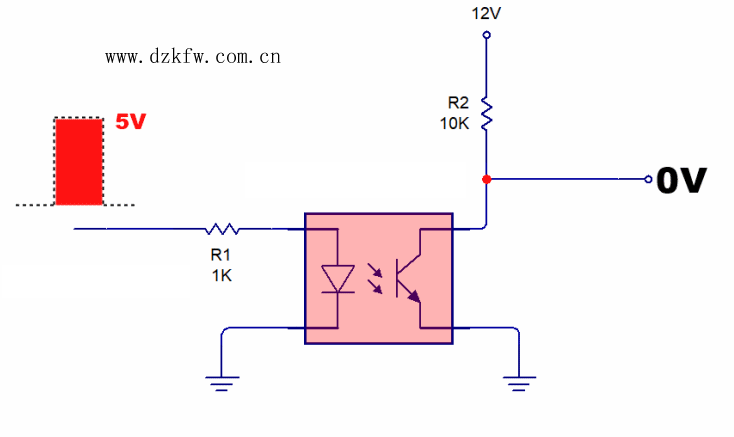

一般的光耦电路，只需要输入限流电阻，输出上拉电阻即可。

实际使用时，比如工控等一些干扰大、存在浪涌电压等的场合，根据实际可以添加一些抗干扰电路、滤波电路，增加电路抗干扰能力。
比如：

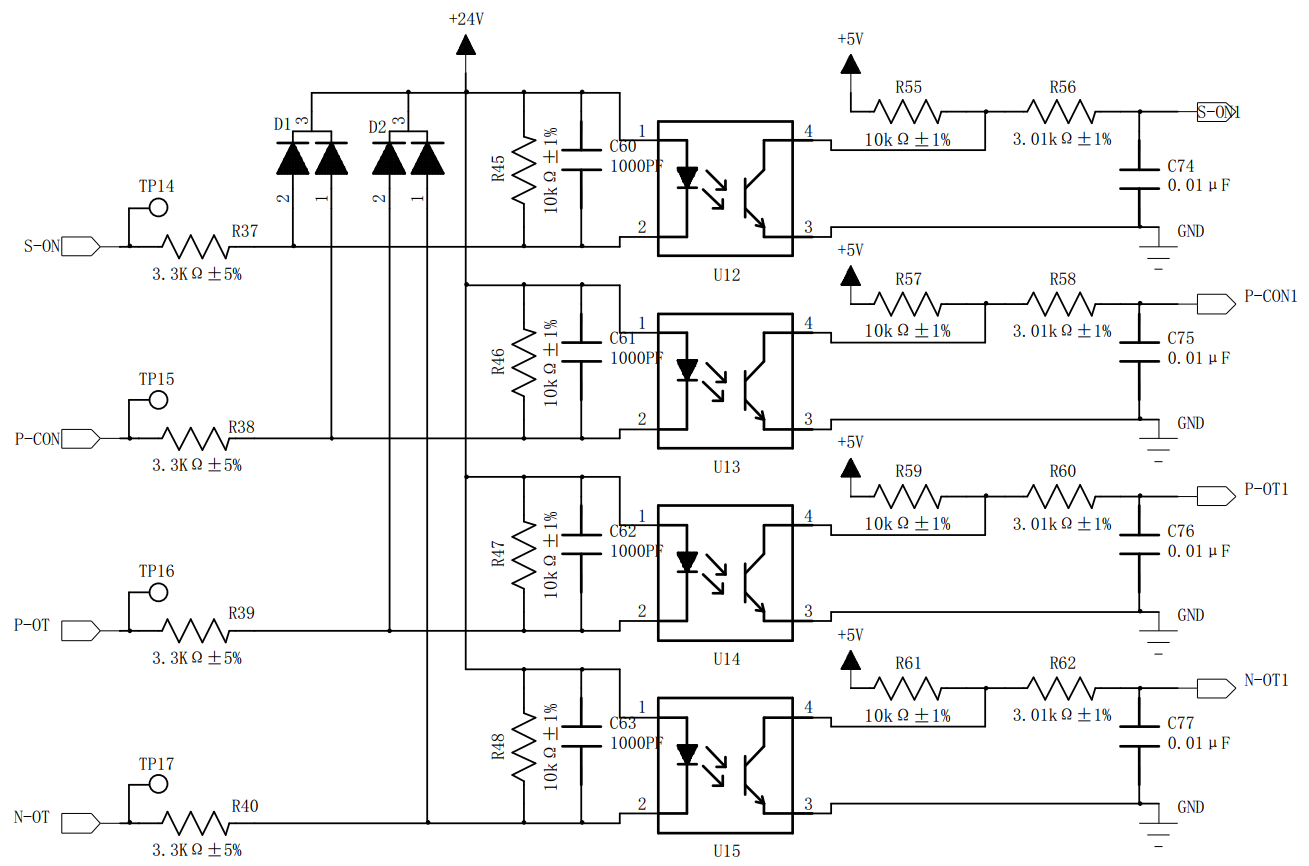

1、给光耦输入两脚间并联电容、并联电阻。
2、输入端增加对电源钳位二极管。
3、光耦输入增加RC低通滤波。

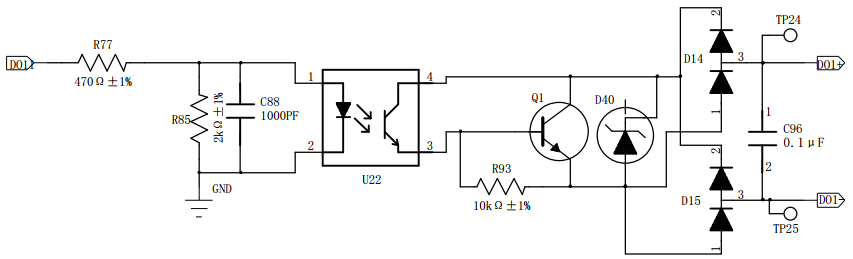

右边四个二极管构成整流桥式电路， 电流可以从DO1+流向DO1-，也可以反向流。
