1、前言

国产FPGA现状：

“苟利国家生死以，岂因祸福避趋之！”大洋彼岸的我优秀地下档员，敏锐地洞察到祖国的短板在于先进制程半导体的制造领域，于是本着为中华民族伟大复兴的中国梦贡献绵薄之力的初心，懂先生站在高略高度和长远角度谋划，宁愿背当代一世之骂名也要为祖国千秋万世谋，2018年7月，懂先生正式打响毛衣战，随后又使出恰勃纸战术，旨在为祖国先进制程半导体领域做出自主可控的战略推动；2019年初我刚出道时，还是Xilinx遥遥领先的时代(现在貌似也是)，那时的国产FPGA还处于黑铁段位；然而才短短7年，如今的国产FPGA属于百家争鸣、百花齐放、八仙过海、神仙打架、方兴未艾、得陇望蜀、友商都是XX的喜极而泣之局面，此情此景，不得不吟唱老人家的诗句：魏武挥鞭，东临碣石有遗篇，萧瑟秋风今又是，换了人间。。。
目前对于国产FPGA优势有以下几点：
1：性价比高，与同级别国外大厂芯片相比，价格相差几倍甚至十几倍；
2：自主可控，国产FPGA拥有完整自主知识产权的产业链，从芯片到相关EDA工具；
3：响应迅速，FAE技术支持比较到位，及时解决开发过程中遇到的问题，毕竟中文数据手册；
4：采购方便，产业链自主可控，采购便捷；

FPGA实现UDP网络通信现状：

FPGA实现UDP网络通信主要有两种方案，其一是使用PHY芯片实现物理层功能，比如常见的RTL8211、B50610等芯片，UDP协议栈部分很简单，可使用verilog代码直接实现；其二是使用Xilinx系列的IP核实现物理层功能，比如常见的1G/2.5G Ethernet PCS/PMA or SGMII、AXI 1G/2.5G Ethernet Subsystem、10G/25G Ethernet Subsystem、10G Ethernet Subsystem等，UDP协议栈部分很简单，可使用verilog代码直接实现；本设计使用PHY芯片方案实现物理层功能；

工程概述

本文使用国产高云FPGA实现视频采集转UDP以太网输出，即使用国产高云FPGA实现网络摄像头方案；

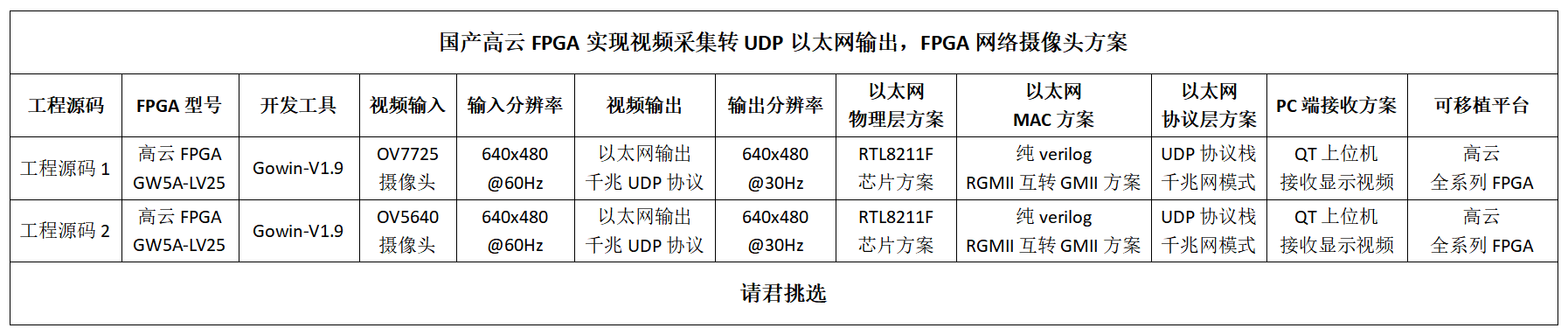

视频输入源包括OV7725和OV5640摄像头；FPGA首先对摄像头进行i2c初始化配置，然后采集摄像头视频；然后采集视频送入视频组包模块，将是每行视频封装帧头和行号；然后组包的视频送入UDP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据进入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用高云的ODDR源语；然后数据进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给QT上位机显示；针对市场主流需求，本设计提供2套Gowin工程源码，具体如下：

现对上述2套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为国产高云GW5A-LV25UG324ES；视频输入源为OV7725摄像头；FPGA首先对摄像头进行i2c初始化配置，分辨率配置为640x480@60Hz，然后采集摄像头视频；然后采集视频送入视频组包模块，将是每行视频封装帧头和行号；然后组包的视频送入UDP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据进入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用高云的ODDR源语；然后数据进入板载的RTL8211F芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端，输出分辨率为640x480@60Hz，RTL8211F工作于延时模式，RGMII接口；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给QT上位机显示；该工程适用于国产高云FPGA实现网络摄像头应用；

工程源码2

开发板FPGA型号为国产高云GW5A-LV25UG324ES；视频输入源为OV5640摄像头；FPGA首先对摄像头进行i2c初始化配置，分辨率配置为640x480@60Hz，然后采集摄像头视频；然后采集视频送入视频组包模块，将是每行视频封装帧头和行号；然后组包的视频送入UDP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据进入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用高云的ODDR源语；然后数据进入板载的RTL8211F芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端，输出分辨率为640x480@60Hz，RTL8211F工作于延时模式，RGMII接口；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给QT上位机显示；该工程适用于国产高云FPGA实现网络摄像头应用；

本博客描述了国产高云FPGA实现视频采集转UDP以太网输出的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

国产高云FPGA基础教程

高云FPGA开发软件Gowin的下载、安装、Licence共享，工程搭建、代码添加、综合、编译、下载、各种IP的调用、配置、使用等基础操作，是做高云FPGA开发的基本功，当然，如果你已是有经验的工程师，则可以省略这一步，为此，我专门开设了专栏，详细讲述国产高云FPGA基础教程，甚至可以说是保姆级的教程，专栏地址如下：
点击直接前往

国产高云FPGA相关方案推荐

鉴于国产高云FPGA的优异表现和市场需求，我专门开设了一个人国产高云FPGA专栏，里面收录了基于国产高云FPGA的图像处理、UDP网络通信、GT高速接口、PCIE等博客，感兴趣的可以去看看，博客地址：点击直接前往

我这里已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，还有RDMA的NIC 10G 25G 100G网卡工程源码，对网络通信有需求的兄弟可以去看看：
直接点击前往
其中千兆TCP协议的工程博客如下：
直接点击前往

3、设计思路框架

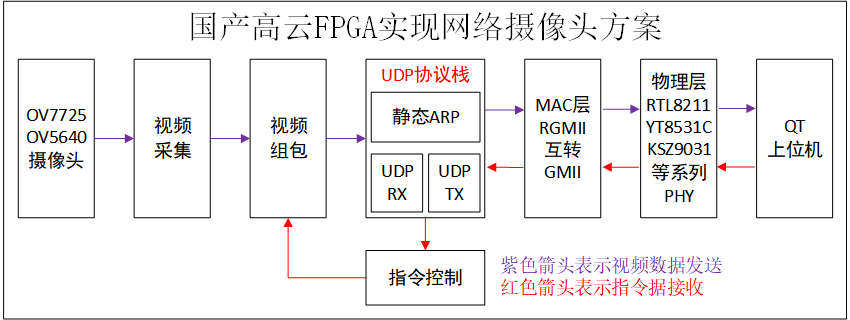

工程设计原理框图

工程设计原理框图如下：

输入Sensor之–>OV7725摄像头

输入Sensor是本工程的输入设备，其一为OV7725摄像头，此外本博主在工程中还设计了动态彩条模块，彩条由FPGA内部逻辑产生，且是动态移动的，完全可模拟Sensor，输入源选择Sensor还是彩条，通过Sensor模块的顶层参数配置，默认选择Sensor输入；但在本FPGA实现网络摄像头方案中，动态彩条不可用；Sensor模块如下：

SENSOR_TYPE=0；则输出OV7725摄像头采集的视频；
SENSOR_TYPE=1；则输出动态彩条的视频；
但在本FPGA实现网络摄像头方案中，动态彩条不可用；

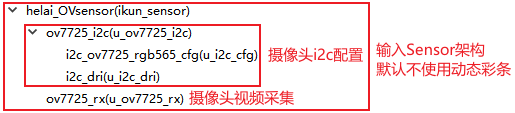

OV7725摄像头需要i2c初始化配置，本设计配置为640x480@60Hz分辨率，本设计提供纯verilog代码实现的i2c模块实现配置功能；此外，OV7725摄像头还需要图像采集模块实现两个时钟输出一个RGB565的视频转换为一个时钟输出一个RGB888视频，本设计提供纯verilog代码实现的图像采集模块实现配置功能；动态彩条则由FPGA内部逻辑实现，由纯verilog代码编写；将OV7725摄像头配置采集和动态彩条进行代码封装，形成helai_OVsensor.v的顶层模块，整个模块代码架构如下：

输入Sensor之–>OV5640摄像头

输入Sensor是本工程的输入设备，其一为OV5640摄像头，此外本博主在工程中还设计了动态彩条模块，彩条由FPGA内部逻辑产生，且是动态移动的，完全可模拟Sensor，输入源选择Sensor还是彩条，通过Sensor模块的顶层参数配置，默认选择Sensor输入；但在本FPGA实现网络摄像头方案中，动态彩条不可用；Sensor模块如下：

SENSOR_TYPE=0；则输出OV5640摄像头采集的视频；
SENSOR_TYPE=1；则输出动态彩条的视频；
但在本FPGA实现网络摄像头方案中，动态彩条不可用；

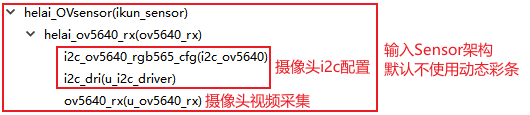

OV5640摄像头需要i2c初始化配置，本设计配置为1280x720@30Hz分辨率，本设计提供纯verilog代码实现的i2c模块实现配置功能；此外，OV5640摄像头还需要图像采集模块实现两个时钟输出一个RGB565的视频转换为一个时钟输出一个RGB888视频，本设计提供纯verilog代码实现的图像采集模块实现配置功能；动态彩条则由FPGA内部逻辑实现，由纯verilog代码编写；将OV5640摄像头配置采集和动态彩条进行代码封装，形成helai_OVsensor.v的顶层模块，整个模块代码架构如下：

QT上位机与FPGA数据交互逻辑

QT上位机与FPGA数据交互逻辑框图如下：

FPGA与QT上位机通信的具体协议为：
QT上位机首先向FPGA发送1个字节的数据包；
FPGA如果收到的是0x01，则表示通知FPGA可以开始发送视频数据给QT上位机了；
FPGA如果收到的是0x00，则表示通知FPGA立即停止发送视频数据给QT上位机；

FPGA收到单包数据0x01后，首先发送4个字节的视频分辨率信息给QT上位机；
高两个字节表示视频宽度；
低两个字节表示视频高度；

FPGA随后向QT上位机发送4字节的帧头，帧头被QT端写死为0xf05aa50f；
FPGA再发送有效视频数据给QT上位机；
FPGA收到单包数据0x00后，停止向QT上位机发送数据；
FPGA实时等待单包数据0x01的到来，若收到，继续发送视频数据；

指令控制模块

指令控制模块实现接收QT上位机发来的控制指令，即前面《QT上位机与FPGA数据交互逻辑》的第1和第3步；
QT上位机发送0x01，表示通知FPGA可以开始发送视频数据给QT上位机了；
QT上位机发送0x00，表示通知FPGA立即停止发送视频数据给QT上位机；

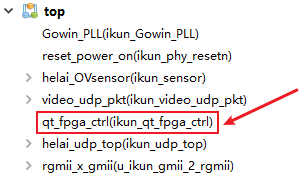

指令控制模块代码架构如下：

视频组包模块

视频组包模块负责将采集视频组包，以适应与QT上位机的对接，即前面《QT上位机与FPGA数据交互逻辑》的第2和第4步；
FPGA收到单包数据0x01后，首先发送4个字节的视频分辨率信息给QT上位机；
高两个字节表示视频宽度；
低两个字节表示视频高度；

FPGA随后向QT上位机发送4字节的帧头，帧头被QT端写死为0xf05aa50f；
FPGA再发送有效视频数据给QT上位机；
FPGA收到单包数据0x00后，停止向QT上位机发送数据；
FPGA实时等待单包数据0x01的到来，若收到，继续发送视频数据；
视频组包模块代码架构如下：

UDP协议栈

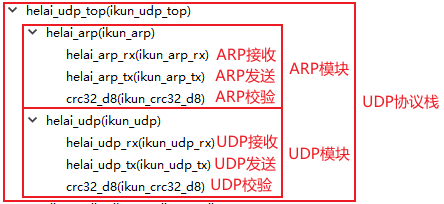

UDP协议栈是以太网的协议层，由纯verilog代码实现，占用逻辑资源少，性能不错，设计精简等特点，代码有详细中文注释，这里就不过多赘述，UDP协议栈代码架构如下：

RGMII互转GMII模块

RGMII互转GMII模块由纯verilog实现；功能是实现双沿采集的RGMII数据互转单沿采集的GMII数据，需要使用高云的IDDR和ODDR源语；模块代码架构如下：

PHY芯片

本例程提供5套vivado工程源码，分别用到了RTL8211、KSZ9031、YT8531等市面上主流的PHY型号，通过这些型号PHY的使用，你将能学会其他型号PHY的使用，因为很多都是兼容的；此外，还提供了PHY的参考原理图，一并放在了资料包中；如下：

QT上位机

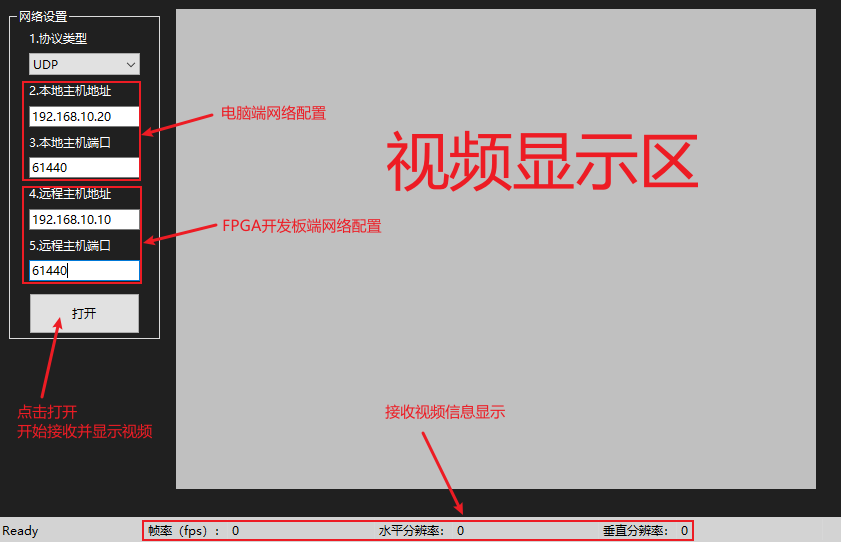

QT上位机实现网络视频接收显示，QT上位机只是做简单的测试，只提供.exe执行文件，不提供源码，QT上位机使用界面如下：

QT上位机以放在资料包中，如下：

IP地址、端口号的修改

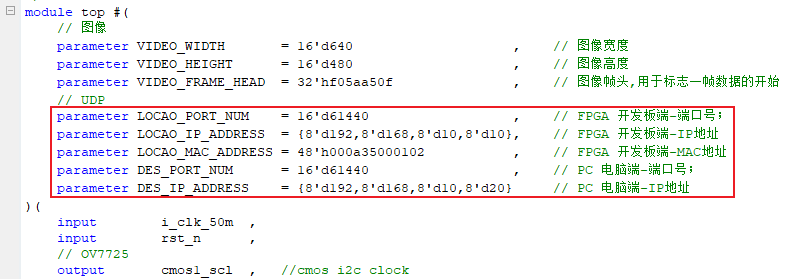

工程留出了IP地址、端口号的修改端口供用户自由修改，位置在顶层模块如下：

工程源码架构

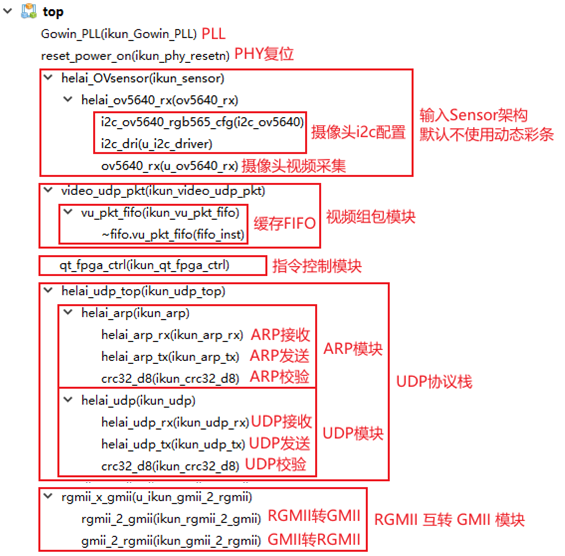

以工程源码2为例，工程源码架构如下：

4、Gowin工程源码1详解：OV7725输入版本

开发板FPGA型号：国产高云GW5A-LV25UG324ES；
开发环境：Gowin-V1.9；
视频输入：OV7725摄像头；
输入分辨率：640x480@60Hz；
视频输出：以太网输出，千兆网UDP
以太网物理层方案：RTL8211F芯片，延时模式，RGMII接口；
以太网MAC层方案：纯verilog实现的RGMII互转GMII方案；
以太网协议层方案：千兆网版本的UDP协议栈，纯verilog实现；
网口数量：1个网口，即1个FPGA工程里运行1个UDP协议栈；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握国产高云FPGA实现网络摄像头方案的设计能力，以便能够移植和设计自己的项目；

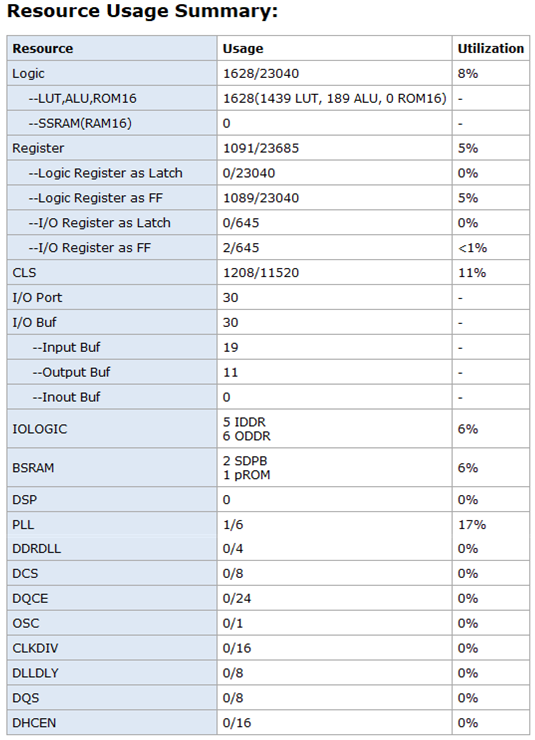

工程的资源消耗和功耗如下：

5、Gowin工程源码2详解：OV5640输入版本

开发板FPGA型号：国产高云GW5A-LV25UG324ES；
开发环境：Gowin-V1.9；
视频输入：OV5640摄像头；
输入分辨率：640x480@60Hz；
视频输出：以太网输出，千兆网UDP
以太网物理层方案：RTL8211F芯片，延时模式，RGMII接口；
以太网MAC层方案：纯verilog实现的RGMII互转GMII方案；
以太网协议层方案：千兆网版本的UDP协议栈，纯verilog实现；
网口数量：1个网口，即1个FPGA工程里运行1个UDP协议栈；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握国产高云FPGA实现网络摄像头方案的设计能力，以便能够移植和设计自己的项目；

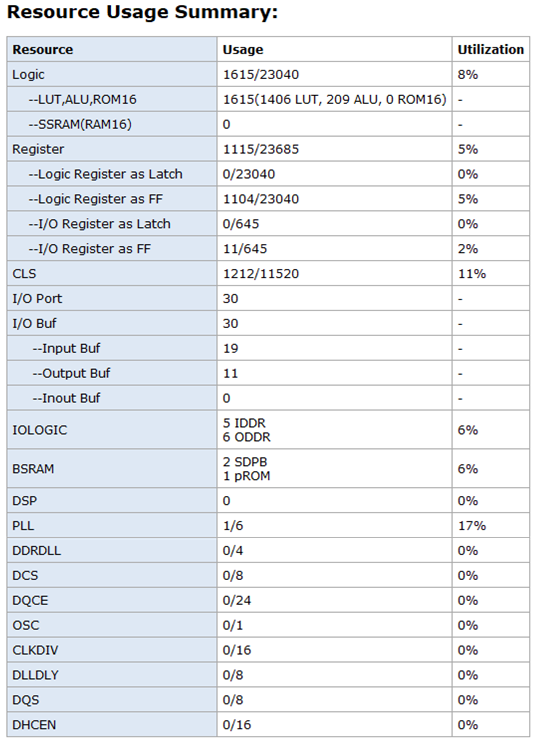

工程的资源消耗和功耗如下：

6、上板调试验证并演示

需要准备的器材如下：
FPGA开发板，没有开发板可以找本博提供；
网线；
电脑主机；
我的开发板了连接如下：

然后将电脑端IP地址设置为如下：

然后下载bit或者固化bin文件，即可开始测试；

ARP绑定

以管理员身份打开CDM（一定要管理员身份打开），做如下操作：

可以看到，PC已经识别并记录了FPGA网卡的ARP信息，并标记为静态；

QT上位机接收显示

打开QT上位机，配置如下：

国产高云FPGA实现UDP网络通信效果演示

国产高云FPGA实现UDP网络通信效果演示如下：

视频-UDP

7、工程源码

代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。

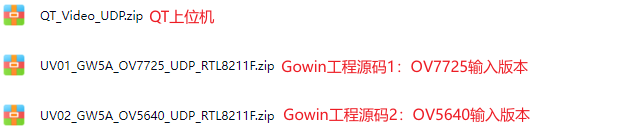

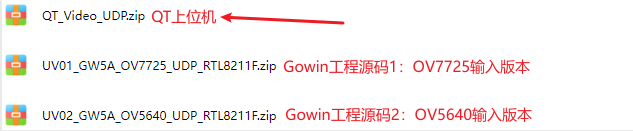

网盘资料如下：
