MQTT入门实战宝典：从零起步掌握物联网核心通信协议

news 来源：原创 2025/6/3 14:17:26

MQTT入门实战宝典：从零起步掌握物联网核心通信协议

前言

物联网时代，万物互联已成为现实，而MQTT协议作为这个时代的"数据总线"，正默默支撑着从智能家居到工业物联的各类应用场景。本文将带你揭开MQTT的神秘面纱，通过详实的案例和图解，让你轻松掌握这一物联网核心技术，从此告别"连接焦虑"！

一、MQTT协议的应用场景与核心特性

1.1 物联网中的MQTT应用场景

在物联网领域，MQTT协议主要解决了一个核心问题：如何让数量庞大、类型多样的设备高效可靠地交换数据。它的典型应用场景包括：

智能家居系统：智能灯具、空调、门锁等设备通过MQTT与家庭中控系统实现命令下发与状态上报
工业设备监控：工厂车间的温湿度传感器、电机控制器等通过MQTT将实时数据传输至中央监控平台
农业环境监测：分布在农田各处的土壤湿度、光照强度、CO2浓度传感器数据的采集与控制
可穿戴设备：智能手表、健康监测设备的健康数据同步至手机APP或云端
车联网：车载终端与云平台间的位置信息、行驶状态数据交换

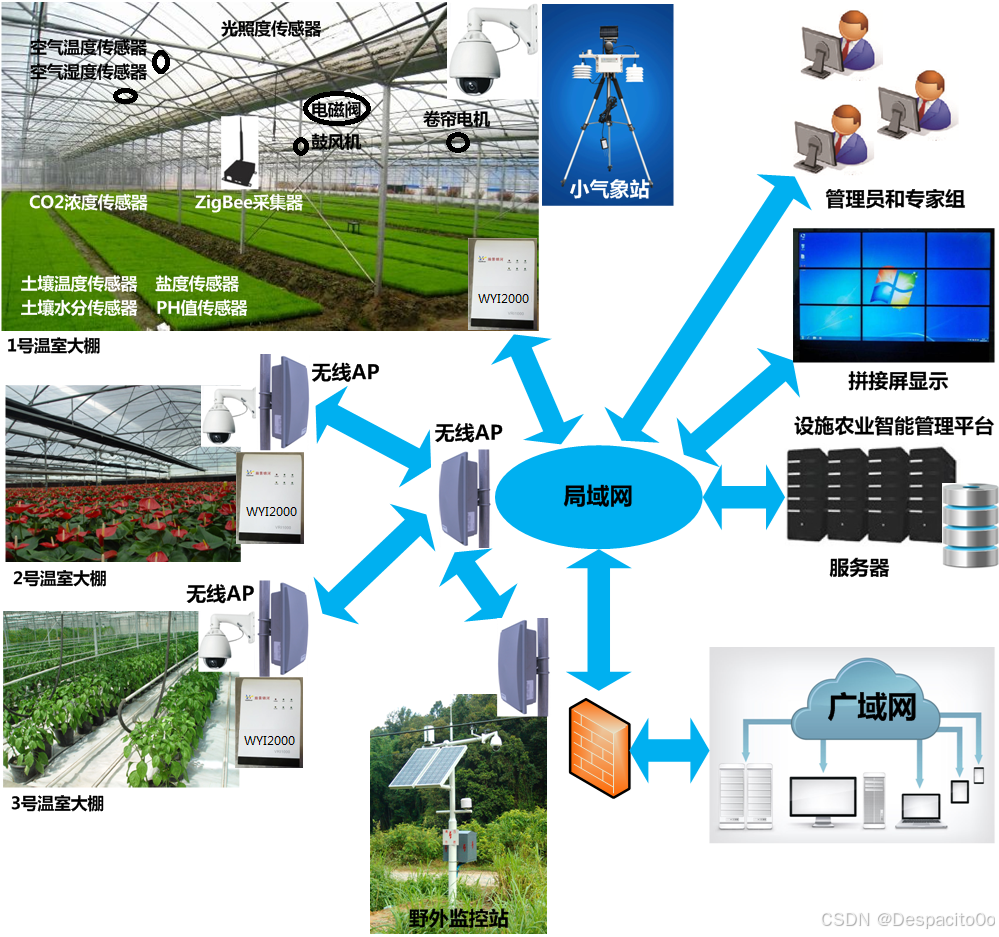

在这里插入图片描述

以智能农业为例，想象一下田间部署的数十个土壤湿度传感器，它们如何将数据传回控制中心？传统方式可能需要每个传感器都与控制中心建立点对点连接，而使用MQTT后，这些传感器只需作为发布者，定期向"farm/sensor/soil"主题发布数据；而灌溉控制系统作为订阅者，订阅该主题获取数据后自动控制灌溉设备。整个过程中，传感器与控制系统完全解耦，大大简化了系统架构。

1.2 MQTT协议的五大核心特性

轻量级设计

极小的协议开销：最小数据包仅需4字节，而HTTP协议通常需要几十KB
报文结构精简：固定报头仅2字节，可选可变报头+负载
资源占用低：非常适合运行在资源受限的嵌入式设备上（如8位MCU、NB-IoT模组）

高可靠性传输

三级QoS（服务质量）机制：
- QoS0（最多一次）：发送后不关心是否到达，适合环境监测等容忍丢失的场景
- QoS1（至少一次）：确保消息至少送达一次，可能重复，适合设备控制指令
- QoS2（恰好一次）：确保消息只送达一次，不重不漏，适合计费、支付等场景
遗嘱消息（Last Will）：设备异常离线时，Broker自动发送预设消息通知其他设备

双向安全通信

传输层安全：支持TLS/SSL加密，防止数据被窃听
多种认证机制：用户名密码认证、X.509客户端证书认证
访问控制列表（ACL）：可按客户端ID、用户名或主题设置读写权限，精细化控制数据访问

双向通信能力

发布/订阅模式：客户端既可作为发布者发送数据，也可作为订阅者接收数据
解耦合设计：发布者不需要知道谁在订阅，订阅者也不需要知道谁在发布
示例：智能电表既可发送用电数据（发布），也可接收电价调整指令（订阅）

多语言跨平台支持

全面的语言支持：C/C++、Java、Python、JavaScript、Go等30+编程语言
全平台适配：从ESP32等微控制器到Android/iOS移动端，再到服务器端均有成熟SDK
生态丰富：Spring Boot、Node.js、Vue.js等主流框架都有完善的MQTT客户端库支持

二、MQTT核心概念深度解析

2.1 客户端（Client）

客户端是指任何运行MQTT客户端库并连接到MQTT代理的设备或应用程序。这可能是一个Arduino单片机、一个手机APP，或者一个服务器应用。

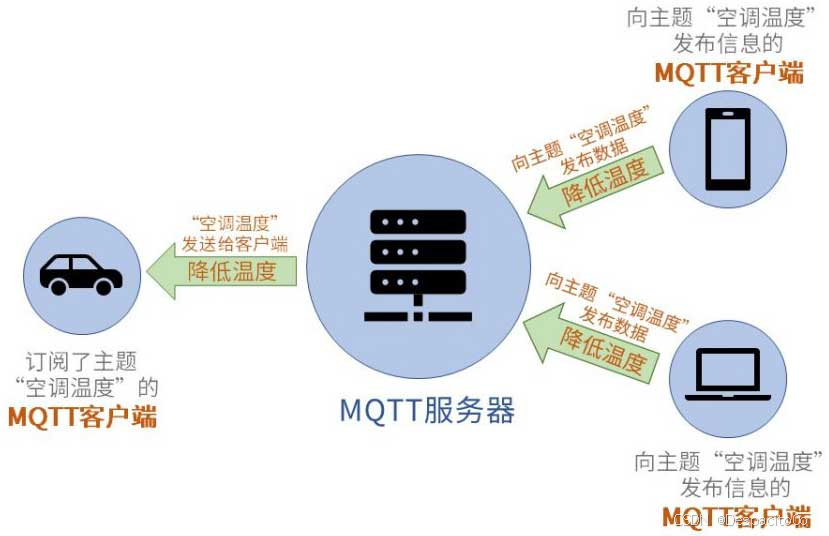

在这里插入图片描述

发布者（Publisher）：向特定主题发送消息的客户端
订阅者（Subscriber）：订阅特定主题以接收消息的客户端
灵活性：一个客户端可以同时是发布者和订阅者

举个例子，一个智能家居系统中：

温度传感器作为发布者，定期向"home/livingroom/temperature"主题发布温度数据
手机APP作为订阅者，订阅该主题以显示实时温度
空调控制器也作为订阅者，根据温度数据自动调节工作状态

2.2 代理服务器（Broker）

**代理服务器（Broker）**是MQTT协议的核心组件，相当于消息的"中转站"或"邮局"。

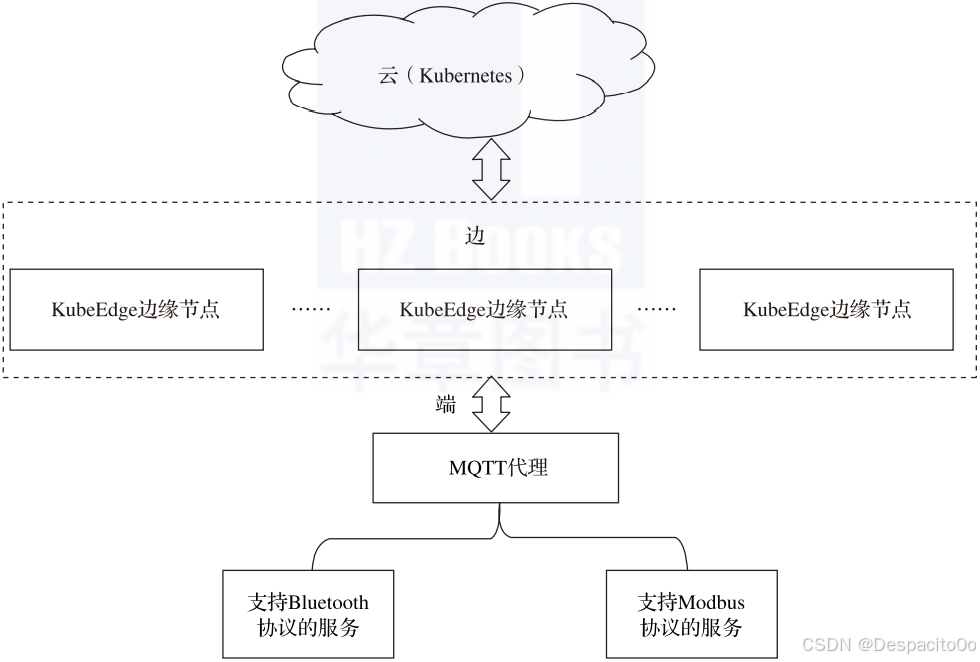

在这里插入图片描述

代理服务器主要职责包括：

连接管理：处理客户端的连接、断开请求，维护会话状态
消息路由：接收发布者的消息，根据主题将消息转发给对应的订阅者
消息存储：为离线客户端暂存消息（当启用持久会话时）
安全控制：实施认证和权限控制策略

常见的MQTT代理软件包括EMQX、Mosquitto、HiveMQ等，其中EMQX以高性能和企业级特性著称，是大规模物联网应用的理想选择。

2.3 主题（Topic）

**主题（Topic）**是MQTT中消息的分类方式，采用层次化的结构设计，非常类似文件系统的路径。

主题格式示例：

home/livingroom/temperature
device/123456/status
building/floor5/room503/light

主题设计的几个关键点：

使用"/"分隔层级：每一级代表一个分类维度
不需预先创建：MQTT中主题无需注册，发布时即创建
大小写敏感："Home"和"home"是两个不同的主题
支持通配符：
- + 单层通配符：匹配一个层级，如 home/+/temperature 匹配任何房间的温度
- # 多层通配符：匹配多个层级，如 home/# 匹配家中所有数据

主题设计最佳实践：

使用有意义的层次结构，如 location/device-type/device-id/data-type
避免过深的层级（推荐3-4级）
设计时考虑扩展性，为未来增加的设备预留空间

三、EMQX代理服务器详解

3.1 主流MQTT代理软件对比

市场上有多种MQTT代理实现，它们各有特点：

代理软件	特点	适用场景	性能水平
EMQX	高性能、集群能力强、企业级功能丰富	大型生产环境、企业物联网平台	单节点支持百万连接
Mosquitto	轻量级、资源占用少、配置简单	个人项目、开发测试、小型应用	单节点支持数万连接
NanoMQ	针对边缘计算优化、资源占用极低	边缘网关、资源受限环境	单节点支持数万连接
HiveMQ	企业级特性、集群支持好、商业产品	企业级应用、金融级物联网系统	单节点支持十万连接
WarmQ	国产轻量级、易部署、维护成本低	中小规模物联网应用	单节点支持数万连接

3.2 EMQX核心特性解析

EMQX作为开源物联网领域最具影响力的MQTT代理实现之一，具有以下核心优势：

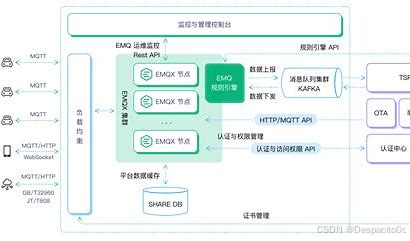

在这里插入图片描述

全面协议支持

完整实现MQTT 3.1.1/5.0标准
多协议网关：同时支持CoAP、LwM2M、STOMP等协议
WebSocket支持：便于Web应用直接集成MQTT功能

高性能分布式架构

基于Erlang/OTP：采用高可靠性编程语言，天生支持高并发
单节点百万连接：单台服务器可支持100万+并发MQTT连接
分布式集群：支持多节点水平扩展，集群规模无上限

企业级可靠性保障

自动故障转移：节点故障时自动切换，保障系统可用性
消息持久化：支持将消息存储到Redis、MongoDB等数据库
消息桥接：与Kafka、RabbitMQ等消息系统的无缝集成

丰富的安全机制

多种认证方式：内置密码、JWT、LDAP等认证机制
细粒度权限控制：基于客户端ID、用户名和IP的访问控制
TLS/SSL支持：全链路加密保护数据安全

可视化运维管理

Dashboard控制台：直观的Web界面管理系统
丰富的监控指标：客户端连接、消息吞吐量等实时监控
告警机制：支持异常情况邮件、Webhook告警

3.3 EMQX安装与启动实战

EMQX提供多种安装方式，这里介绍最常用的两种方法：

方式一：使用Docker快速部署（推荐新手入门）

Docker安装是最便捷的方式，无需考虑系统环境依赖：

# 拉取EMQX最新稳定版镜像
docker pull emqx/emqx:latest# 启动EMQX容器，映射1883端口(MQTT)和18083端口(Web管理台)
# -d: 后台运行容器
# --name emqx: 指定容器名称
# -p 1883:1883: 映射MQTT标准端口
# -p 8083:8083: 映射MQTT Websocket端口
docker run -d --name emqx \-p 1883:1883 \-p 8083:8083 \-p 18083:18083 \emqx/emqx:latest# 查看容器运行状态
docker ps | grep emqx

注意：确保你的系统已安装Docker，如未安装可参考Docker官方文档进行安装。

方式二：原生安装（以Ubuntu为例）

对于生产环境或需要深度定制的场景，可以选择直接在操作系统上安装：

# 添加EMQX软件源
wget -O /etc/apt/sources.list.d/emqx.list \https://packages.emqx.io/deb/emqx-deb.repo# 安装GPG密钥
curl -fsSL https://packages.emqx.io/deb/emis.gpg | sudo apt-key add -# 更新软件源并安装EMQX
apt-get update
apt-get install emqx# 启动EMQX服务
systemctl start emqx# 查看服务状态
systemctl status emqx

提示：Windows用户可以从EMQX官网下载安装包直接安装。

3.4 访问EMQX管理控制台

安装完成后，可通过Web控制台管理EMQX：

在浏览器中访问http://localhost:18083（如果是远程服务器，替换localhost为服务器IP）
使用默认用户名/密码登录：admin/public（生产环境务必修改默认密码！）

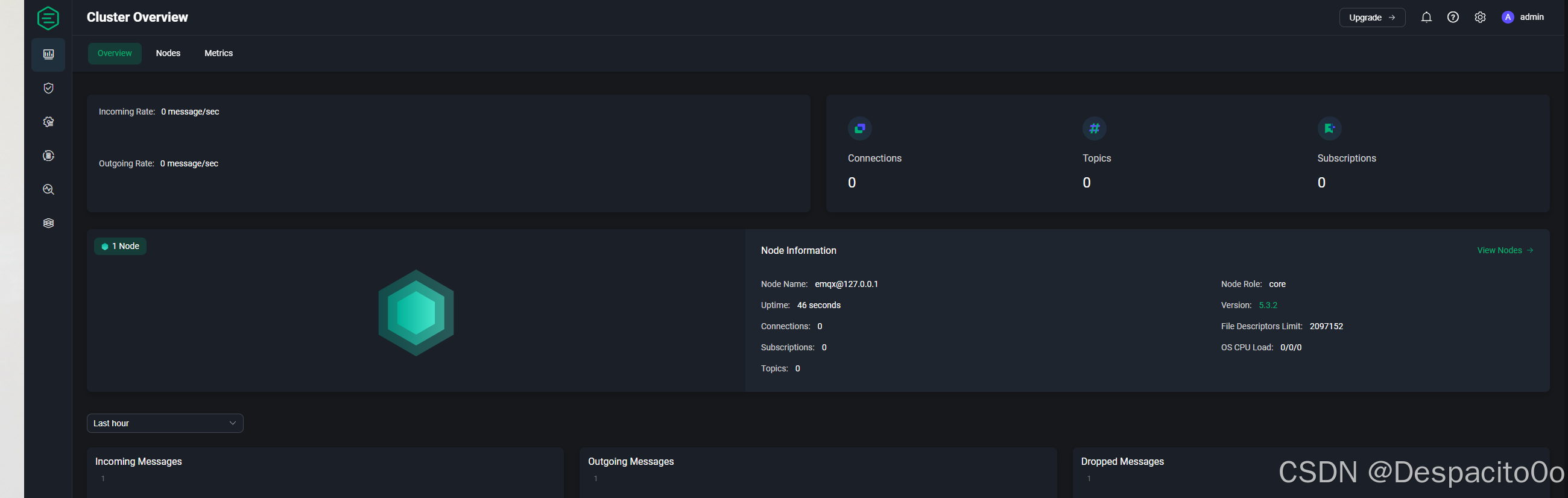

在这里插入图片描述

EMQX控制台提供了丰富的功能：

仪表盘：展示系统关键指标（连接数、消息量等）
客户端：查看当前连接的所有客户端详情
主题：查看当前活跃的主题及订阅关系
订阅：查看并管理当前系统中的订阅
规则：配置消息处理规则，实现业务逻辑
插件：管理各类功能扩展插件

四、MQTT入门案例实战：实现简单的消息收发

4.1 准备工作

要开始MQTT实战，你需要：

一个运行中的MQTT代理（可以是本地或远程的EMQX）
MQTT客户端工具（选一种即可）：
- 命令行工具：mosquitto-clients（适合Linux/macOS用户）
- 图形界面工具：MQTT.fx或MQTTX（适合Windows用户）
- 代码实现：各种编程语言的MQTT客户端库

4.2 使用命令行工具实现发布订阅

步骤1：安装mosquitto-clients（Linux/macOS）

# Ubuntu/Debian系统
apt-get install mosquitto-clients# macOS系统（通过Homebrew）
brew install mosquitto

Windows用户建议跳过此步骤，直接使用图形化客户端如MQTTX。

步骤2：启动订阅者（接收消息）

打开一个终端窗口，运行以下命令订阅主题：

# 订阅"test/topic"主题，QoS等级1
# -h：代理服务器地址，-p：端口，-t：主题，-q：QoS等级
mosquitto_sub -h localhost -p 1883 -t "test/topic" -q 1

这个命令的作用是：

连接到本地（localhost）的MQTT代理
订阅名为"test/topic"的主题
使用QoS1服务质量等级（确保至少一次送达）

命令执行后，终端会保持等待状态，准备接收消息。

步骤3：启动发布者（发送消息）

打开另一个终端窗口，运行以下命令发布消息：

# 向"test/topic"主题发布消息"Hello MQTT!"，QoS等级1
# -m：消息内容
mosquitto_pub -h localhost -p 1883 -t "test/topic" -m "Hello MQTT!" -q 1

这个命令的作用是：

连接到本地MQTT代理
向"test/topic"主题发布一条内容为"Hello MQTT!"的消息
使用QoS1服务质量等级

步骤4：查看订阅结果

在第一个终端窗口（订阅者）中，你应该能看到接收到的消息：

Hello MQTT!

恭喜！你已经完成了第一次MQTT消息的发布与订阅。这个简单的例子展示了MQTT的基本工作原理。

4.3 使用图形化客户端MQTTX（适合Windows用户）

MQTTX是一款开源的MQTT客户端工具，提供友好的图形界面，非常适合MQTT学习和测试。

步骤1：下载安装MQTTX

从MQTTX官网下载并安装适合你操作系统的版本。

步骤2：创建连接

打开MQTTX，点击左侧"+"按钮创建新连接
填写连接信息：
- 名称：自定义一个连接名（如"本地EMQX"）
- 客户端ID：自动生成或自定义
- 主机：localhost（或远程服务器IP）
- 端口：1883
点击"连接"按钮

步骤3：订阅主题

连接成功后，在右侧"添加订阅"输入框中输入"test/topic"
点击"+"按钮完成订阅

步骤4：发布消息

在底部消息栏中，确认主题为"test/topic"
在消息内容区域输入：“这是我的第一条MQTT消息！”
点击发送按钮

此时，你将在上方的消息列表中同时看到发送和接收的消息，因为你既是发布者又是订阅者。

4.4 Python代码实现完整流程

对于开发者，使用编程语言实现MQTT通信更具实用价值。以下是使用Python的paho-mqtt库实现发布订阅的完整示例：

import paho.mqtt.client as mqtt
import time# 定义连接成功回调函数
def on_connect(client, userdata, flags, rc):if rc == 0:print("成功连接到MQTT代理")  # 连接成功提示# 订阅主题，QoS等级1client.subscribe("test/topic", qos=1)  # 订阅test/topic主题else:print(f"连接失败，返回码: {rc}")  # 连接失败时显示错误码# 定义消息接收回调函数
def on_message(client, userdata, msg):print(f"接收到主题 {msg.topic} 的消息: {msg.payload.decode()}")  # 打印收到的消息内容# 创建MQTT客户端实例
client = mqtt.Client(client_id="python_client")  # 设置客户端ID为python_client# 设置回调函数
client.on_connect = on_connect  # 设置连接回调
client.on_message = on_message  # 设置消息接收回调# 设置TLS加密（可选，如需安全连接）
# client.tls_set(ca_certs="ca.crt", certfile="client.crt", keyfile="client.key")# 连接到EMQX代理
client.connect("localhost", 1883, 60)  # 连接到本地代理，端口1883，保活间隔60秒# 启动后台线程处理网络事件
client.loop_start()  # 开启网络循环线程try:# 等待连接建立和订阅完成time.sleep(1)  # 等待1秒确保连接建立# 发布消息，QoS等级1msg = "Python客户端发送的测试消息"  # 定义消息内容result = client.publish("test/topic", msg, qos=1)  # 发布消息到test/topic主题if result.rc == 0:print(f"消息发布成功: {msg}")  # 发布成功提示else:print(f"消息发布失败，返回码: {result.rc}")  # 发布失败提示# 保持程序运行一段时间以接收消息time.sleep(5)  # 等待5秒以接收可能的响应消息finally:# 断开连接client.loop_stop()  # 停止网络循环线程client.disconnect()  # 断开与代理的连接print("已断开与MQTT代理的连接")  # 断开连接提示

使用方法：

安装paho-mqtt库：pip install paho-mqtt
将上述代码保存为mqtt_test.py
运行：python mqtt_test.py

这个示例展示了一个完整的MQTT客户端实现，包括：

连接到MQTT代理
订阅主题
发布消息
接收消息
处理异常
断开连接

代码中的回调函数是MQTT异步通信的关键，on_connect在连接建立时触发，on_message在接收到消息时触发。

4.5 实战案例：简易环境监测系统

让我们设计一个简单的环境监测系统，模拟温湿度传感器发送数据，控制中心接收并处理：

# 模拟温湿度传感器（发布者）
import paho.mqtt.client as mqtt
import json
import time
import random# 创建MQTT客户端
client = mqtt.Client(client_id="sensor_simulator")# 连接回调
def on_connect(client, userdata, flags, rc):print("传感器已连接到MQTT代理，状态码：", rc)  # 连接状态提示client.on_connect = on_connect
client.connect("localhost", 1883, 60)  # 连接到本地MQTT代理
client.loop_start()  # 启动网络循环try:# 模拟传感器持续发送数据while True:# 生成模拟温湿度数据temperature = round(random.uniform(20, 30), 1)  # 随机温度20-30°Chumidity = round(random.uniform(40, 80), 1)     # 随机湿度40-80%# 构建消息内容（JSON格式）payload = json.dumps({"device_id": "sensor001",  # 设备ID"timestamp": time.time(),  # 当前时间戳"temperature": temperature,  # 温度值"humidity": humidity,       # 湿度值"battery": 85              # 电池电量})# 发布消息client.publish(topic="home/livingroom/environmental",  # 主题：客厅环境数据payload=payload,  # 消息内容qos=1            # QoS级别)print(f"已发送数据: 温度={temperature}°C, 湿度={humidity}%")  # 发送数据提示time.sleep(5)  # 每5秒发送一次数据except KeyboardInterrupt:print("传感器模拟停止")client.loop_stop()  # 停止网络循环client.disconnect()  # 断开连接

# 监控中心（订阅者）
import paho.mqtt.client as mqtt
import json# 创建MQTT客户端
client = mqtt.Client(client_id="monitoring_center")# 设置连接回调
def on_connect(client, userdata, flags, rc):print("监控中心已连接到MQTT代理")  # 连接成功提示# 订阅环境数据主题client.subscribe("home/+/environmental", qos=1)  # 使用+通配符订阅所有房间的环境数据# 设置消息接收回调
def on_message(client, userdata, msg):try:# 解析JSON数据data = json.loads(msg.payload)  # 将JSON字符串转为Python字典# 提取信息device_id = data["device_id"]  # 获取设备IDtemperature = data["temperature"]  # 获取温度humidity = data["humidity"]  # 获取湿度battery = data["battery"]  # 获取电池电量# 分析数据temp_status = "正常"if temperature > 28:temp_status = "过热"elif temperature < 22:temp_status = "过冷"humid_status = "正常"if humidity > 70:humid_status = "过湿"elif humidity < 45:humid_status = "过干"# 显示分析结果print(f"设备[{device_id}] 数据分析结果:")print(f"  温度: {temperature}°C ({temp_status})")print(f"  湿度: {humidity}% ({humid_status})")print(f"  电池: {battery}%")# 如果有异常情况，可以在这里触发警报if temp_status != "正常" or humid_status != "正常":print("⚠️ 警告: 环境参数异常，请检查!")except json.JSONDecodeError:print(f"收到无效数据格式: {msg.payload}")  # JSON解析错误处理except KeyError as e:print(f"数据缺少必要字段: {e}")  # 缺少字段错误处理# 设置回调函数
client.on_connect = on_connect
client.on_message = on_message# 连接到MQTT代理
client.connect("localhost", 1883, 60)# 保持运行
client.loop_forever()  # 永久运行，直到程序被中断

使用方法：

将第一段代码保存为sensor.py，第二段代码保存为monitor.py
打开两个终端窗口
在第一个窗口运行：python monitor.py
在第二个窗口运行：python sensor.py

你将看到模拟传感器不断发送数据，监控中心接收并分析这些数据，提供环境状态报告。这个简单的例子展示了MQTT在物联网场景中的实际应用。

五、进阶知识：EMQX与其他代理软件的对比实践

5.1 EMQX vs Mosquitto性能测试

在选择MQTT代理时，性能是一个关键考量因素。以下是在相同硬件环境（4核8G服务器）下，EMQX与Mosquitto的性能对比：

测试指标	EMQX	Mosquitto	结论
最大并发连接数	100万+	10万+	EMQX连接能力更强
消息吞吐量（QoS0）	10万条/秒	5万条/秒	EMQX吞吐量约为2倍
单消息延迟	5-10ms	10-20ms	EMQX延迟更低
集群支持	原生分布式	需借助外部工具	EMQX集群能力更强
资源占用	较高	极低	Mosquitto更节省资源
企业级功能	丰富	基础	EMQX功能更全面

性能测试方法：

使用MQTT Bench工具进行压力测试
配置相同的操作系统和网络环境
分别测试不同连接数下的消息吞吐量和延迟

从测试结果可以看出：

Mosquitto适合小型项目和资源受限环境
EMQX适合大型生产环境和高并发场景

5.2 为什么选择EMQX作为生产环境

如果你正在构建一个面向生产环境的物联网平台，EMQX相比其他代理软件具有以下优势：

高可靠性

自动故障转移：集群节点故障时自动切换，无需人工干预
持久化会话：支持将会话状态持久化，重启后恢复
消息持久化：可将消息存储到Redis、MongoDB等外部数据库
遗嘱消息：设备异常断开时自动通知相关系统

高扩展性

水平扩展：支持动态添加节点扩展集群容量
无状态设计：节点间无状态复制，扩展无瓶颈
云原生支持：提供Kubernetes Operator，支持容器化部署

完善的监控与管理

Dashboard可视化：直观展示系统状态和关键指标
丰富的监控指标：支持Prometheus集成，提供200+监控指标
告警机制：支持邮件、Webhook等多种告警方式
日志管理：详细的系统日志和事件记录

企业级安全

细粒度访问控制：支持基于IP、客户端ID、用户名的权限控制
动态安全策略：支持运行时修改安全策略，无需重启
多种认证方式：内置多种认证插件，支持与企业LDAP集成

生态系统集成

规则引擎：无需编码即可实现消息转发、过滤、转换
数据桥接：与Kafka、RabbitMQ等系统的无缝对接
云平台集成：提供与AWS IoT、Azure IoT Hub的集成能力

六、常见问题与解决方案

6.1 连接失败怎么办？

连接失败是MQTT开发中最常见的问题，可按以下步骤排查：

检查网络连通性

# 测试MQTT端口是否可达
telnet localhost 1883

确认EMQX服务状态

# Docker部署检查
docker ps | grep emqx# 系统服务检查
systemctl status emqx

查看EMQX日志

# Docker部署查看日志
docker logs emqx# 系统服务查看日志
journalctl -u emqx -f

检查防火墙设置

# 检查防火墙规则
iptables -L# 开放MQTT端口
iptables -A INPUT -p tcp --dport 1883 -j ACCEPT

尝试不同的连接参数
- 使用不同的客户端ID（避免ID冲突）
- 尝试使用IP地址而非域名（排除DNS问题）
- 验证用户名密码是否正确（如已配置认证）

6.2 消息接收不到怎么办？

发布的消息没有被订阅者接收到，可从以下几个方面排查：

确认主题完全一致
- MQTT主题大小写敏感，"Home"和"home"是不同的主题
- 检查主题拼写，包括斜杠和层级名称
检查QoS等级
- 如果订阅者使用QoS0，而发布者使用QoS1或QoS2，可能导致消息丢失
- 对于重要消息，发布者和订阅者都应使用QoS1或更高级别
在EMQX控制台验证
- 登录EMQX Dashboard
- 查看"订阅"页面，确认订阅关系是否建立
- 使用"工具"->"WebSocket客户端"测试消息发布和接收
检查权限控制
- 如果配置了ACL，检查客户端是否有读写对应主题的权限
- 查看EMQX日志中是否有权限拒绝的记录
验证保留消息设置
- 如果期望新连接的订阅者收到历史消息，需要将消息设为保留

6.3 如何保证消息不丢失？

在物联网场景中，消息可靠性至关重要。以下是确保MQTT消息不丢失的关键策略：

选择合适的QoS等级
- QoS0：最多一次，适用于可接受丢失的非关键数据（如定期环境监测）
- QoS1：至少一次，确保消息送达，但可能重复（适合大多数场景）
- QoS2：恰好一次，保证消息准确送达不重复（适合计费、控制等关键场景）
启用持久会话（Persistent Session）
```
# Python示例：设置clean_session=False启用持久会话
client = mqtt.Client(client_id="device_001", clean_session=False)
```
- 持久会话可保存客户端离线期间的订阅关系和QoS1/2消息
- 客户端重连后自动恢复会话状态并接收离线期间的消息
使用保留消息（Retained Messages）
```
# 发送保留消息示例
client.publish("device/status", payload="online", qos=1, retain=True)
```
- 保留消息会存储在代理服务器上，新订阅者连接后立即收到
- 适用于设备状态、配置参数等需要立即获取的信息
配置遗嘱消息（Last Will and Testament）
```
# 设置遗嘱消息
client.will_set(topic="device/status",payload="offline",qos=1,retain=True
)
```
- 客户端异常断开时，代理自动发送预设的遗嘱消息
- 常用于设备状态监控，及时通知其他系统设备离线
启用EMQX消息持久化插件
- 配置EMQX的Redis或MongoDB持久化插件
- 将消息存储到外部数据库，防止代理重启导致的消息丢失
- 适用于对消息可靠性要求极高的场景

6.4 如何实现消息过滤和转换？

在复杂的物联网应用中，通常需要对消息进行过滤、转换和处理。EMQX提供了强大的规则引擎功能，无需编写代码即可实现：

使用EMQX规则引擎

在EMQX Dashboard中，导航到"规则引擎"，创建新规则：
- SQL过滤条件示例：
```
SELECT payload.temperature as temp, payload.humidity as humidity,topic
FROM"device/+/data"
WHEREpayload.temperature > 28
```
- 这条规则会过滤出温度大于28度的设备数据消息
配置动作（Actions）

规则触发后可执行的动作包括：
- 消息桥接：转发到Kafka、RabbitMQ等外部系统
- 数据持久化：存储到MySQL、MongoDB等数据库
- 消息重发布：转换后重新发布到新主题
- 告警通知：发送邮件、Webhook通知等

代码实现消息过滤（不使用规则引擎）

def on_message(client, userdata, msg):try:# 解析JSON数据data = json.loads(msg.payload)# 过滤条件：只处理温度>28或湿度>70的数据if data.get('temperature', 0) > 28 or data.get('humidity', 0) > 70:# 提取需要的字段，忽略其他字段filtered_data = {'device_id': data['device_id'],'timestamp': data['timestamp'],'alert': True,'temperature': data['temperature'],'humidity': data['humidity']}# 转换为JSON并发布到告警主题client.publish('alerts/environmental',json.dumps(filtered_data),qos=1)print(f"发送告警: 设备 {data['device_id']} 环境异常")except Exception as e:print(f"处理消息错误: {e}")

6.5 如何设计高效的主题结构？

合理的主题设计对MQTT系统的可扩展性和维护性至关重要。以下是设计主题结构的最佳实践：

采用分层结构

推荐的主题设计模式：

{业务}/{地点}/{设备类型}/{设备ID}/{数据类型}

示例：

building/floor3/hvac/ac-101/temperature
vehicle/truck/fleet-a/truck-001/location
home/kitchen/appliance/refrigerator-01/power

遵循命名规范
- 使用小写字母和连字符（避免空格和特殊字符）
- 采用一致的命名约定（如设备ID格式统一）
- 主题层级不宜过多（通常3-5层为宜）
- 避免过长的主题名（影响传输效率）
合理使用通配符

通配符订阅示例：
- 订阅所有楼层的温度：building/+/temperature
- 订阅特定设备的所有数据：home/livingroom/ac-101/#
- 订阅所有设备的状态：+/+/+/+/status
考虑扩展性
- 设计主题时预留未来扩展空间
- 避免将可变数据（如时间戳）作为主题层级
- 考虑设备数量增加时的主题结构是否合理

实际案例：智能家居主题结构

# 设备状态
home/{room}/{device-type}/{device-id}/status# 设备控制
home/{room}/{device-type}/{device-id}/control# 设备遥测数据
home/{room}/{device-type}/{device-id}/telemetry# 设备配置
home/{room}/{device-type}/{device-id}/config

示例：

home/livingroom/light/light-01/status - 客厅灯光状态
home/bedroom/ac/ac-master/control - 主卧空调控制指令
home/kitchen/refrigerator/fridge-01/telemetry - 冰箱遥测数据

七、MQTT安全最佳实践

7.1 MQTT安全威胁与防护策略

在部署MQTT系统时，安全性是不可忽视的关键因素。常见的安全威胁包括：

未授权访问
- 威胁：攻击者可能尝试连接到MQTT代理，窃取敏感数据或发送恶意指令
- 防护：启用用户名密码认证或客户端证书认证，限制连接IP范围
数据窃听
- 威胁：网络流量可能被窃听，导致敏感数据泄露
- 防护：启用TLS/SSL加密，保护传输层安全
中间人攻击
- 威胁：攻击者可能拦截并篡改MQTT消息内容
- 防护：使用TLS/SSL加密，验证服务器证书有效性
权限控制不当
- 威胁：合法用户可能访问未授权的主题数据
- 防护：实施基于ACL的细粒度访问控制

7.2 EMQX安全配置实战

启用TLS/SSL加密

生成证书

# 生成CA私钥和证书
openssl genrsa -out ca.key 2048
openssl req -new -x509 -days 3650 -key ca.key -out ca.crt# 生成服务器私钥和证书签名请求
openssl genrsa -out server.key 2048
openssl req -new -key server.key -out server.csr# 使用CA证书签发服务器证书
openssl x509 -req -days 3650 -in server.csr \-CA ca.crt -CAkey ca.key -CAcreateserial -out server.crt

配置EMQX启用TLS

编辑EMQX配置文件（emqx.conf）：

listener.ssl.external = 8883
listener.ssl.external.keyfile = /etc/emqx/certs/server.key
listener.ssl.external.certfile = /etc/emqx/certs/server.crt
listener.ssl.external.cacertfile = /etc/emqx/certs/ca.crt

客户端TLS连接示例

import paho.mqtt.client as mqtt# 创建客户端实例
client = mqtt.Client()# 配置TLS连接
client.tls_set(ca_certs="ca.crt",   # CA证书路径certfile="client.crt",  # 客户端证书（双向认证时需要）keyfile="client.key",   # 客户端私钥（双向认证时需要）tls_version=mqtt.ssl.PROTOCOL_TLS  # TLS版本
)# 连接到启用TLS的MQTT代理
client.connect("mqtt.example.com", 8883, 60)

配置用户名密码认证

EMQX内置认证配置

编辑EMQX配置文件：

# 启用内置密码认证
auth.mechanism = password_based
auth.user.1.username = admin
auth.user.1.password = public
auth.user.2.username = device001
auth.user.2.password = secret123

客户端认证连接示例

import paho.mqtt.client as mqttclient = mqtt.Client()
# 设置用户名密码
client.username_pw_set("device001", "secret123")
client.connect("localhost", 1883, 60)

配置ACL访问控制

EMQX内置ACL配置

编辑EMQX配置文件：

# ACL规则配置
# 允许admin用户访问所有主题
acl.rule.1.permit = allow
acl.rule.1.username = admin
acl.rule.1.topic = ## 允许设备用户发布和订阅自己的数据
acl.rule.2.permit = allow
acl.rule.2.username = device001
acl.rule.2.topic = device/device001/#
acl.rule.2.action = pubsub# 拒绝其他访问
acl.rule.3.permit = deny
acl.rule.3.username = $all
acl.rule.3.topic = #

使用外部数据库存储ACL规则

EMQX支持将ACL规则存储在MySQL、PostgreSQL等数据库中，实现动态管理：

# 启用MySQL认证插件
auth.mysql.server = 127.0.0.1:3306
auth.mysql.username = mqtt
auth.mysql.password = mqtt_password
auth.mysql.database = mqtt_auth# ACL查询SQL
auth.mysql.acl_query = SELECT allow, ipaddr, username, clientid, access, topic FROM mqtt_acl WHERE username = '%u' OR clientid = '%c'

八、MQTT应用架构设计与实战

8.1 MQTT在不同场景下的架构模式

边缘计算架构

在这里插入图片描述

特点：

在靠近设备的边缘节点部署轻量级MQTT代理（如Mosquitto）
边缘节点进行本地数据处理和决策
边缘节点与云端EMQX集群通过桥接方式连接
适用于网络不稳定或实时性要求高的场景

实现方式：

# Mosquitto桥接配置示例(mosquitto.conf)
connection bridge-to-cloud
address mqtt.cloud-server.com:1883
topic device/+/data out 1
remote_username bridge_user
remote_password bridge_password

多区域分布式架构

特点：

在不同地理位置部署EMQX集群
使用EMQX的集群间桥接功能实现数据同步
客户端连接到最近的集群节点，降低延迟
适用于跨国或跨区域业务场景

实现方式：

通过EMQX Enterprise的集群桥接功能配置
或使用Kafka等消息中间件实现跨集群数据同步

高可用性架构

特点：

EMQX集群多节点部署，自动故障转移
使用负载均衡器（如HAProxy、Nginx）分发客户端连接
数据持久化到外部存储系统（Redis、MongoDB等）
适用于对可靠性要求极高的业务场景

8.2 大规模MQTT系统设计要点

构建支持百万级设备连接的MQTT系统需考虑以下关键点：

硬件资源规划
- 每100万连接约需16-32GB内存和8-16核CPU
- 存储空间规划需考虑消息持久化需求
- 网络带宽计算：单连接峰值流量 × 连接数 × 冗余系数
集群策略
- 节点数量：通常每个节点支持20-50万连接
- 负载均衡：DNS轮询或LVS/HAProxy等负载均衡
- 自动扩缩容：基于Kubernetes实现动态资源调整
主题与会话设计
- 合理规划主题层级，避免过深嵌套
- 对高频消息主题进行分片，避免单点热点
- 限制单客户端订阅主题数量（建议<50个）
监控与告警
- 关键指标监控：连接数、消息吞吐量、订阅数、系统资源
- 设置多级告警阈值：警告、严重、紧急
- 建立完善的日志收集与分析系统
安全与合规
- 实施流量控制，防止DoS攻击
- 设置连接限流和消息速率限制
- 数据分区存储，满足不同地区数据合规需求

8.3 MQTT与微服务架构集成

在现代系统架构中，MQTT通常需要与微服务架构集成，常见的集成模式包括：

通过消息队列桥接

在这里插入图片描述

实现方式：

配置EMQX的Kafka桥接插件，将MQTT消息转发到Kafka
微服务通过Kafka消费者接收处理MQTT数据
微服务通过Kafka生产者发送指令，再由EMQX转发到设备

优势：

实现MQTT与微服务的解耦
提供消息缓冲，应对流量突发
便于数据的多次处理和存储

直接集成模式

实现方式：
- 微服务直接作为MQTT客户端连接到EMQX
- 使用MQTT客户端库订阅和发布消息
优势：
- 架构简单，延迟低
- 适合小型系统或对实时性要求高的场景
通过WebHook集成

实现方式：
- 配置EMQX的WebHook插件，在消息发布、客户端连接等事件时调用HTTP接口
- 微服务提供RESTful API接收WebHook请求
优势：
- 微服务无需维持MQTT连接
- 便于与现有HTTP生态系统集成

九、实战案例：MQTT智能家居系统搭建

9.1 系统架构设计

我们将设计一个简单但完整的智能家居系统，包含以下组件：

EMQX作为MQTT代理服务器
ESP32设备模拟智能家电（灯光、空调等）
后端服务处理设备数据和控制逻辑
手机APP或Web界面作为用户交互界面

系统架构图：
在这里插入图片描述

9.2 主题设计

为智能家居系统设计合理的主题结构：

# 设备状态上报
home/{room}/{device-type}/{device-id}/state# 设备控制命令
home/{room}/{device-type}/{device-id}/control# 设备响应
home/{room}/{device-type}/{device-id}/response# 系统通知
home/system/notification

示例：

客厅灯状态：home/living-room/light/light-01/state
控制卧室空调：home/bedroom/ac/ac-master/control

9.3 ESP32设备端代码实现

使用ESP32模拟智能灯，通过MQTT接收控制命令：

#include <WiFi.h>
#include <PubSubClient.h>
#include <ArduinoJson.h>// WiFi凭证
const char* ssid = "Your_WiFi_SSID";  // WiFi名称
const char* password = "Your_WiFi_Password";  // WiFi密码// MQTT服务器配置
const char* mqtt_server = "192.168.1.100";  // MQTT服务器地址
const int mqtt_port = 1883;  // MQTT端口
const char* mqtt_user = "device001";  // MQTT用户名
const char* mqtt_password = "device001password";  // MQTT密码// 设备标识和主题
const char* device_id = "light-01";  // 设备ID
const char* state_topic = "home/living-room/light/light-01/state";  // 状态主题
const char* control_topic = "home/living-room/light/light-01/control";  // 控制主题
const char* response_topic = "home/living-room/light/light-01/response";  // 响应主题// 灯光控制引脚
const int LED_PIN = 2;  // 板载LED引脚// WiFi客户端
WiFiClient espClient;
PubSubClient client(espClient);// 设备状态
bool light_state = false;  // 灯光状态（开/关）
int brightness = 100;  // 亮度（0-100）// 连接WiFi
void setup_wifi() {delay(10);Serial.println("正在连接WiFi...");  // 打印连接提示WiFi.begin(ssid, password);  // 开始WiFi连接while (WiFi.status() != WL_CONNECTED) {delay(500);Serial.print(".");  // 打印连接进度}Serial.println("");Serial.println("WiFi已连接");  // 连接成功提示Serial.println("IP地址: ");Serial.println(WiFi.localIP());  // 打印设备IP地址
}// MQTT消息回调函数
void callback(char* topic, byte* payload, unsigned int length) {Serial.print("收到主题 [");Serial.print(topic);Serial.print("] 的消息: ");// 将接收到的消息转换为字符串String message;for (int i = 0; i < length; i++) {message += (char)payload[i];}Serial.println(message);  // 打印收到的消息// 解析JSON消息DynamicJsonDocument doc(256);  // 创建JSON文档DeserializationError error = deserializeJson(doc, message);  // 解析JSON// 检查解析是否成功if (error) {Serial.print("JSON解析失败: ");Serial.println(error.c_str());  // 打印解析错误return;}// 处理控制命令if (strcmp(topic, control_topic) == 0) {  // 判断是否是控制主题// 更新灯光状态if (doc.containsKey("state")) {  // 检查是否包含state字段const char* state = doc["state"];  // 获取状态值if (strcmp(state, "ON") == 0) {  // 开灯命令light_state = true;digitalWrite(LED_PIN, HIGH);  // 点亮LEDSerial.println("灯已打开");} else if (strcmp(state, "OFF") == 0) {  // 关灯命令light_state = false;digitalWrite(LED_PIN, LOW);  // 关闭LEDSerial.println("灯已关闭");}}// 更新亮度if (doc.containsKey("brightness")) {  // 检查是否包含brightness字段brightness = doc["brightness"];  // 获取亮度值// 如果有PWM引脚，可以设置亮度// analogWrite(LED_PIN, map(brightness, 0, 100, 0, 255));Serial.print("亮度已设置为: ");Serial.println(brightness);}// 发布状态更新publishState();  // 发布设备状态// 发送响应消息DynamicJsonDocument response(256);  // 创建响应JSONresponse["device_id"] = device_id;  // 设备IDresponse["success"] = true;  // 成功标志response["message"] = "命令已执行";  // 响应消息char responseBuffer[256];  // 响应缓冲区serializeJson(response, responseBuffer);  // 序列化JSONclient.publish(response_topic, responseBuffer);  // 发布响应}
}// 发布设备状态
void publishState() {DynamicJsonDocument stateDoc(256);  // 创建状态JSON文档stateDoc["device_id"] = device_id;  // 设备IDstateDoc["state"] = light_state ? "ON" : "OFF";  // 灯光状态stateDoc["brightness"] = brightness;  // 亮度stateDoc["rssi"] = WiFi.RSSI();  // WiFi信号强度stateDoc["ip"] = WiFi.localIP().toString();  // IP地址stateDoc["uptime"] = millis() / 1000;  // 运行时间(秒)char stateBuffer[256];  // 状态缓冲区serializeJson(stateDoc, stateBuffer);  // 序列化JSONclient.publish(state_topic, stateBuffer, true);  // 发布状态(设置retain标志)
}// 重连MQTT服务器
void reconnect() {// 循环直到重连成功while (!client.connected()) {Serial.print("尝试MQTT连接...");// 创建随机客户端IDString clientId = "ESP32Client-";clientId += String(random(0xffff), HEX);// 尝试连接if (client.connect(clientId.c_str(), mqtt_user, mqtt_password)) {Serial.println("已连接");// 订阅控制主题client.subscribe(control_topic);// 发布初始状态publishState();} else {Serial.print("连接失败, rc=");Serial.print(client.state());Serial.println(" 5秒后重试");delay(5000);}}
}void setup() {pinMode(LED_PIN, OUTPUT);  // 设置LED引脚为输出模式Serial.begin(115200);  // 初始化串口通信setup_wifi();  // 连接WiFiclient.setServer(mqtt_server, mqtt_port);  // 设置MQTT服务器client.setCallback(callback);  // 设置回调函数
}void loop() {// 如果断开连接，则重连if (!client.connected()) {reconnect();}client.loop();  // 处理MQTT消息// 每60秒发布一次状态更新static unsigned long lastMsg = 0;unsigned long now = millis();if (now - lastMsg > 60000) {lastMsg = now;publishState();  // 定期发布状态}
}

9.4 后端服务实现

使用Node.js实现一个简单的后端服务，处理设备数据和控制逻辑：

const mqtt = require('mqtt');
const express = require('express');
const cors = require('cors');
const bodyParser = require('body-parser');// 创建Express应用
const app = express();
app.use(cors());
app.use(bodyParser.json());// 连接MQTT代理
const client = mqtt.connect('mqtt://localhost:1883', {username: 'backend',password: 'backend_password'
});// 设备状态存储
const deviceStates = {};// 连接成功处理
client.on('connect', function () {console.log('已连接到MQTT代理');// 订阅所有设备状态主题client.subscribe('home/+/+/+/state', function (err) {if (!err) {console.log('已订阅设备状态主题');}});// 订阅设备响应主题client.subscribe('home/+/+/+/response', function (err) {if (!err) {console.log('已订阅设备响应主题');}});
});// 消息处理
client.on('message', function (topic, message) {console.log(`收到主题 ${topic} 的消息: ${message.toString()}`);try {// 解析JSON消息const data = JSON.parse(message.toString());// 提取主题信息const topicParts = topic.split('/');const room = topicParts[1];const deviceType = topicParts[2];const deviceId = topicParts[3];const messageType = topicParts[4];// 存储设备状态if (messageType === 'state') {// 创建设备的唯一标识const deviceKey = `${room}.${deviceType}.${deviceId}`;// 存储设备状态deviceStates[deviceKey] = {...data,room,deviceType,deviceId,lastUpdate: new Date().toISOString()};console.log(`更新设备 ${deviceKey} 状态`);}} catch (error) {console.error('处理消息错误:', error);}
});// API端点 - 获取所有设备状态
app.get('/api/devices', (req, res) => {res.json(Object.values(deviceStates));
});// API端点 - 获取特定设备状态
app.get('/api/devices/:room/:type/:id', (req, res) => {const { room, type, id } = req.params;const deviceKey = `${room}.${type}.${id}`;if (deviceStates[deviceKey]) {res.json(deviceStates[deviceKey]);} else {res.status(404).json({ error: '设备未找到' });}
});// API端点 - 控制设备
app.post('/api/devices/:room/:type/:id/control', (req, res) => {const { room, type, id } = req.params;const command = req.body;// 构建控制主题const controlTopic = `home/${room}/${type}/${id}/control`;// 发布控制命令client.publish(controlTopic, JSON.stringify(command), { qos: 1 }, (err) => {if (err) {console.error('发送命令错误:', err);res.status(500).json({ error: '发送命令失败' });} else {console.log(`已向设备 ${id} 发送命令:`, command);res.json({ success: true, message: '命令已发送' });}});
});// 启动服务器
const PORT = process.env.PORT || 3000;
app.listen(PORT, () => {console.log(`服务器运行在端口 ${PORT}`);
});
