如何学习开关电源？从“大”到“小”学习开关电源...

01

/ 简介 /

参考 开关电源研学群[BUCK] ，之前创建了开关电源研学群，为电源同行提供学习交流的平台。参考 一种高效的硬件工程师学习方法[更新篇，更牛逼，加量不加价] ，之前也给大家推荐了更加高效的学习方法。

群内有很多电源大佬，经常给大家解答疑问，在此表示感谢；同时，群内也不乏电源初学者甚至学生，由于缺乏经验或者方法，往往不知道该如何找到一个“起点”来学习开关电源...

此文，尝试提供开关电源学习的“起点”，再提供一种从“大”到“小”的开关电源学习方法，期望为电源初学者提供一些学习思路...不敢指指点点，仅是指点...

02

/ 从 BUCK 开始学习开关电源？ /

此处，说明两点建议从 BUCK 开始学习开关电源的理由：

(1) BCUK 电源拓扑相对简单且应用较为广泛，基本所有的电子产品内部都多少有 BUCK 电源存在，估计占了非隔离拓扑的半壁江山。

(2) 学会或精通了 BUCK 电源，容易扩展到其他拓扑；参考图1、2、3，容易由 BUCK 得到 BOOST 和 BUCK-BOOST，电压、电流、功率损耗等参数的分析方法也是类似的。

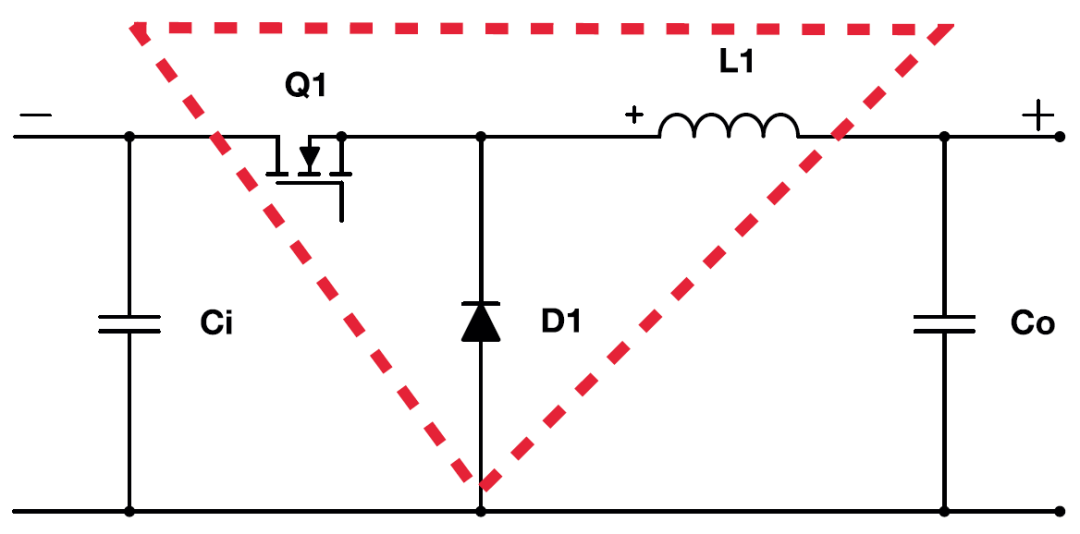

图1 非同步 BUCK 电源拓扑

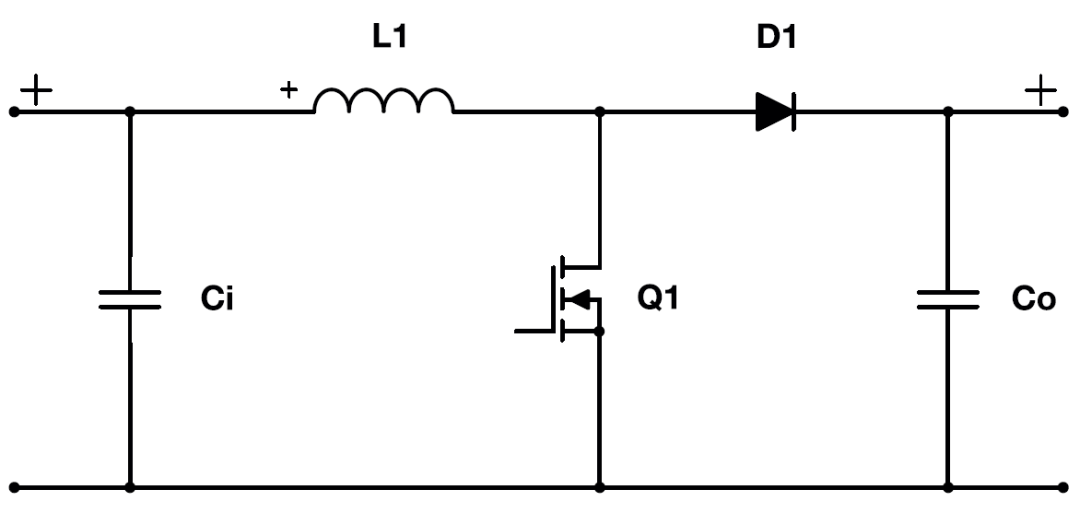

图2 非同步 BOOST 电源拓扑

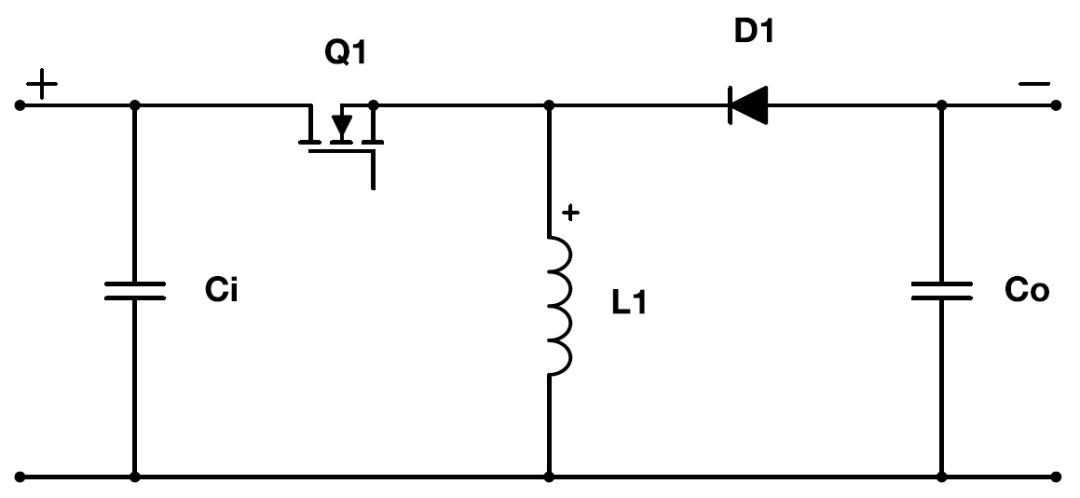

图3 非同步反相 BUCK-BOOST 电源拓扑

02

/ “大”“小”是什么意思？ /

图4 “大”信号功率传输、“小”信号控制环路

图4，以 BU
