支持功能安全ASIL-B的矩阵管理芯片IS32LT3365，助力ADB大灯系统轻松实现功能安全等级
随着自动驾驶技术的快速发展，汽车前灯智能化也越来越高。自适应远光灯 (ADB) 作为一种智能照明系统，在提升驾驶安全性和舒适性方面发挥着重要作用。ADB 系统通过摄像头和传感器获取前方道路信息，例如来车的位置、距离和速度，并根据这些信息动态调整发光区域，避免对来车产生眩光，同时照亮驾驶员所需的区域，例如道路边缘、人行道和潜在的危险区域。ADB智能大灯还能提升ADAS（高级驾驶辅助系统）夜间图像识别能力，成为汽车安全照明的技术趋势，有望成为未来智能驾驶汽车的标配产品。

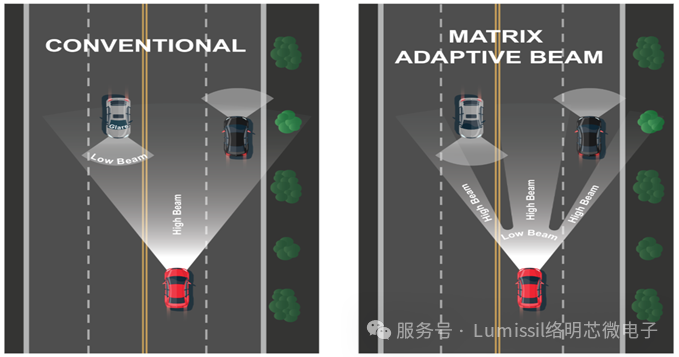

图1. 传统大灯 VS ADB大灯

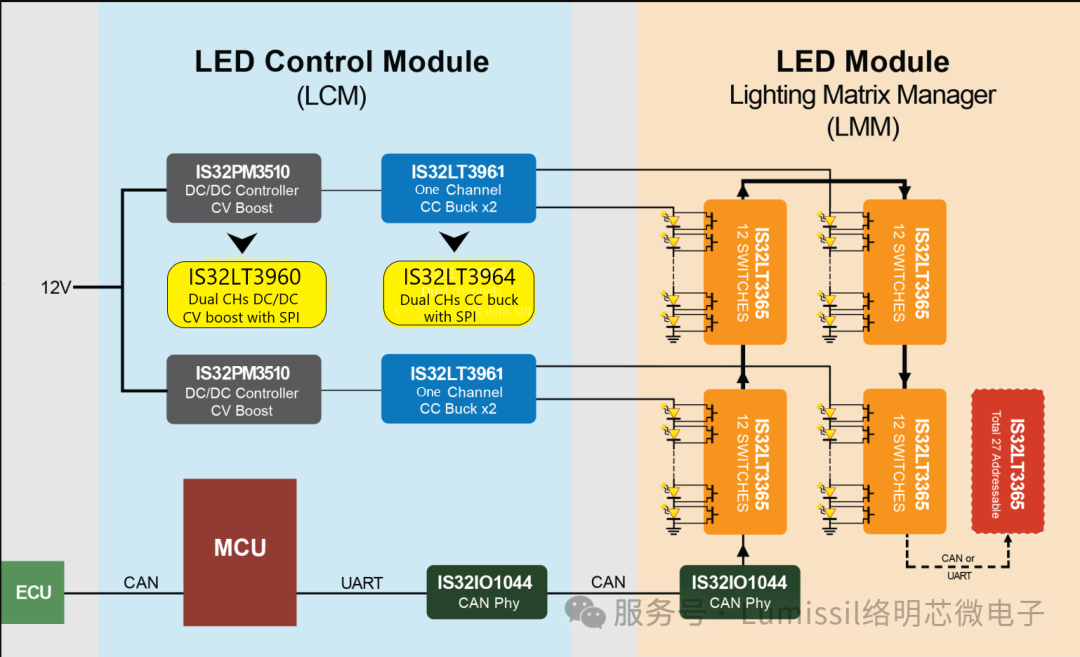

在标准的ADB 系统中，其架构主要分为两个部分：LED 电源控制模组 (LCM) 和 LED 灯模组 (LM)。LCM 集成了微控制器 (MCU)、升压恒压转换器 (CV)、降压恒流驱动器(CC)，并通过Lumibus与LM模组通信。前级的升压控制器将12V的电源升压到LED灯串所需的电压水平，给恒流驱动芯片供电，恒流驱动为LED提供恒定的电流。矩阵管理器IS32LT3365根据需要精确控制每个 LED 的亮度和状态，实现动态调整发光区域和亮度。ADB系统框图如图2。
图2. ADB系统框图
近日，络明芯重磅推出了一款车规级12路矩阵管理芯片IS32LT3365 ，专为智能驾驶时代的ADB前大灯系统量身打造。该芯片严格按照ISO26262流程设计开发，符合功能安全ASIL-B等级，使其成为ADB系统的首选解决方案。芯片还支持扩展功能，支持多达324个LED像素点，每个像素点支持1024级亮度调节。内置全面的故障保护功能，为ADB系统的功能安全保驾护航。

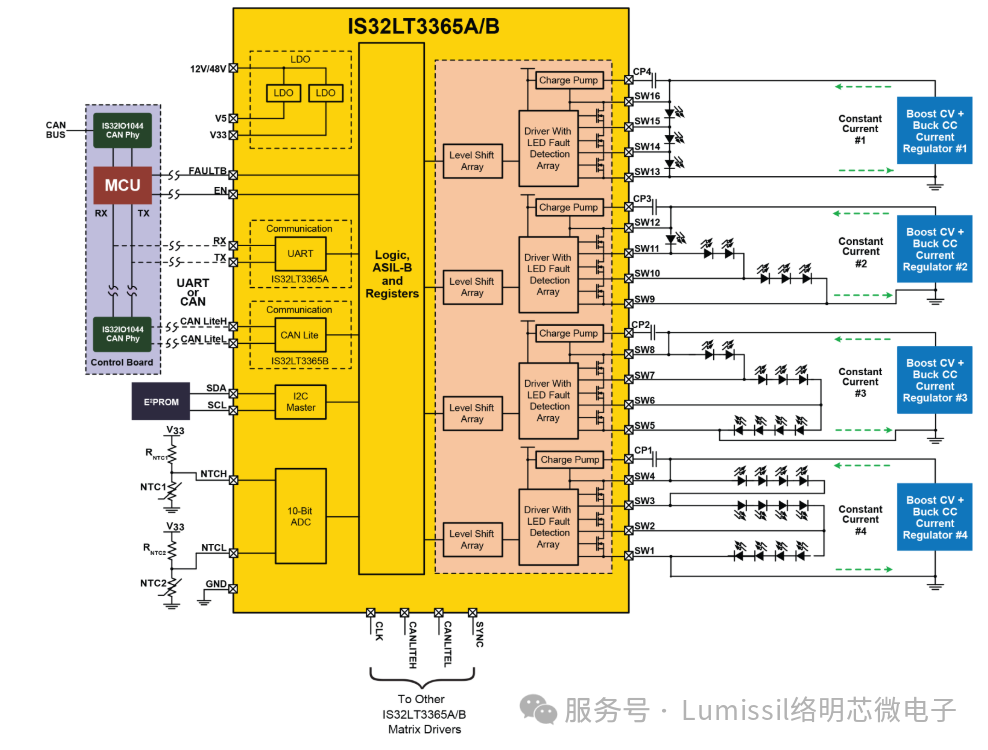

图3. IS32LT3365的典型应用电路
IS32LT3365的主要特性
01
功能安全ASIL-B
IS32LT3365 根据功能安全标准ISO 26262流程设计开发 ，并达到了 ASIL-B 等级。通过集成多种安全机制，包含故障检测、诊断，报错、故障安全模式和冗余电路的设计等，能够有效地预防潜在的安全风险。内部安全机制能够大大简化了工程师实现系统级功能安全的设计，减少设计工作量和BOM成本。
02
通信接口
接口类型：支持Lumibus协议的UART（IS32LT3365A） 和 CANLITE (IS32LT3365B) 两种通信接口可选。IS32LT3365B内部集成了一个 CANLITE 收发器，CANLITE 接口兼容大多数标准的 CAN 收发器（CAN PHY），能够更好地融入汽车的通信架构，实现与车辆其他系统的高效协同。CANLITE 接口具有出色的电磁干扰（EMI）和电磁抗扰度（EMS）性能，能够实现长距离的跨板通信。
通信可靠性：加入了循环冗余校验（CRC），这为数据传输提供了错误检测和纠正能力，确保了在复杂电磁环境下通信的可靠性。
同步能力：支持芯片间的同步，共享相同的频率和相位，显著减小输入纹波，改善EMI。
可扩展性：支持27 个可寻址设备，多达324个像素点。更大的扩展空间，能够满足不同像素点的ADB设计需求。

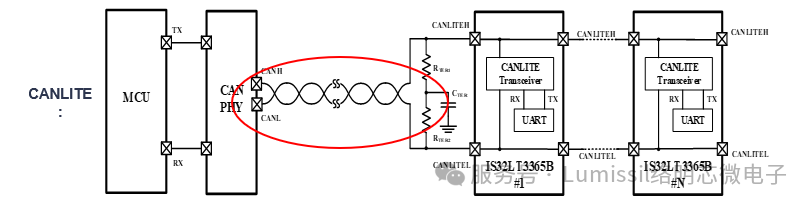

图4. CANLITE应用框图
03
故障保护机制
IS32LT3365 具备更全面的故障检测功能，除了 LED 串开路、短路检测，单个 LED 短路保护外，还能够检测内部 LDO 过压、I2C 通信错误、看门狗超时等故障，并通过专用的故障报告引脚（FAULTB）进行报错。故障类型存储在内部寄存器中，外部MCU可以通过UART/CANLITE接口读取芯片内部寄存器，定位故障类型。
04
调光性能
PWM 频率：可编程的PWM 频率，最高可达 30kHz。更高的 PWM 频率可以实现更平滑的调光效果，减少闪烁，提升视觉舒适度。
调光精度：支持 10 bit PWM 调光，每个 LED 可以独立设置1024个亮度级别，能够实现更加精确和复杂的光束控制。
相移控制（phase shift）：通过内部可编程的PWM相位偏移功能，可以有效降低电流过冲。当LED开启时，相位偏移会影响从降压恒流驱动器中抽取的瞬时电流。而在LED关闭时，开启相移功能能够显著减少由于降压恒流驱动器的输出电容快速放电所导致的LED电流过冲现象。
05
高度集成
内置NMOS开关管：内部集成了 12 个高性能的 NMOS 开关。每个开关的导通电阻RDS(ON)仅为 190mΩ，这不仅减少了导通损耗，还有效降低了功率耗散，驱动能力高达1.5A。
I2C主机：内置I2C主机可以读/写外置EEPROM的LED的亮度分BIN和温度补偿数据。
内置ADC: 内置10 位 ADC，两个通用外部输入可以用于系统温度补偿或LED亮度分BIN。另外还有三路输入可以用于内部LDO电压监测和芯片结温测量。
06
优秀的EMI性能
扩频功能：内置可配置扩频功能，可以将总的电磁发射能量分散到更宽的频率范围，从而显著降低 EMI 的峰值能量。
PWM斜率控制：可编程的PWM上升斜率控制，有助于进一步降低EMI, 并防止前级降压恒流驱动器的电流过冲。
07
LT3365 VS 竞品
