电路图识图基础知识-主电路和辅助电路(七)

 电气原理图中的主电路和辅助电路

根据习惯画法，电气原理图可分为主电路和辅助电路(又称控制电路)两种电路，如下图所示 。

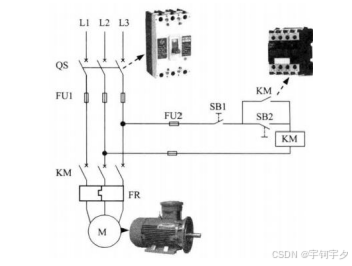

三相异步电动机启动控制电路的电气原理图

QK—刀闸开关    FU1、FU2— 熔断器   SB 一按钮开关KM—交流接触线圈和触点    M 一三相异步电动机

一、 识读主电路

1. 电气原理图中的主电路

主电路又称主回路。主电路是指给用电设备(电动机、电弧炉等)供电的电路，是强电流通 过的部分，由电机及与它相连接的电器元件组成，其受辅助电路控制。 一般由组合开关、主熔断 器、接触器主触点、热继电器的热元件和电动机等组成。电路图中主电路习惯画在图纸的左边或 上部。图2-1所示的三相异步电动机启动控制电路的电气原理图中左边的电路就是主电路。

2. 识读主电路的基本方法和步骤

第 1 步：看清主电路中用电设备的位置。用电设备所在的电路就是主路，用电设备指消耗 电能或者将电能转化为其他能量的用电器具或电气设备，如电动机、电弧炉等。看图时首先要 看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。上图就是一台三相异步电动机M。

第 2 步：弄清楚主电路中的用电设备是由什么电器元件控制，有几个控制器件控制。控制  电气设备的方法多种多样，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。 因此，我们在识图时要分析清楚主电路中的用电设备与控制器件的对应关系。图2-1中的三相 异步电动机的启动与停止是受接触器KM 控制的。

第 3 步：看清主电路中除用电器以外的其他电气元件，以及这些电气器件的规格、所起的作用。例如图2-1所示的电路中，主电路除用电设备三相异步电动机外还有刀闸开关QK 和 熔 断器 FU 两个器件。刀闸开关QK 是总电源开关，就是使电路与电源接通或断开的开关；熔断 器 FU 在电路短路时起保护作用，即当电路发生短路时，熔断器的熔丝立即熔断，使负载与电 源断开，从而起到保护作用。

一般来说，对主电路作如上分析以后，即可分析辅助电路。

第 4 步：看电源的类型和电压等级。电源分直流电源和交流电源两种类型。同时要看清主 电路电源是从母线汇流排供电还是配电屏供电，还是从发电机组接出来的。

直流电可以是直流发电机供给，也可以是整流设备供给。直流电源常见的电压等级为660V、 220V 、110V 、24V 、12V  等。交流电通常情况下是由三相交流电网供电，有时也用交流发电机 供给。交流低电压等级有380V 、220V 、110V 、36V 、24V  等，其频率多为50Hz (高频交流发 电机发的交流电频率不是50Hz)。

上图所示的电路中，电源为380V 交流三相电，电压频率为50Hz。

3.  识读辅助电路

3.1 电气原理图中的辅助电路

辅助电路又称控制电路、控制回路。辅助电路是指给控制器件供电的电路，是控制主电路 动作的电路。辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小。辅助电路习惯画在图纸的右边或下部。下图所示的电路中，右边的电路就是辅助电路。

辅助电路包括控制电路、照明电路、信号电路和保护电路。控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触 点等组成。

3.2 识读辅助电路的基本方法和步骤

分析辅助电路时要根据主电路中各电动机和执行电器的控制要求，逐一找出辅助电路中的其 他控制环节，将控制线路“化整为零”,按功能不同划分成若干个局部控制线路来进行分析。如 果控制线路较复杂，可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。

第 1 步：看电源的类型和电压等级。辅助电路的电源也分直流电源和交流电源两种类型。 同时要看清辅助电路的电源是从什么地方接来的。

辅助电路所用的交流电为380V 或220V,  频率为50Hz。若电源引自三相电源的两根相线 (火线),电压则为380V; 若引自三相电源的一根相线和一根零线，电压则为220V。辅助电源 所用的直流电源的电压等级有110V 、24V 、12V等三种。辅助电路中的一切电器元件所需的电 源种类和电压等级必须与辅助电路电源种类和电压等级一致。否则，电压低时，电路元件不能 正常动作；电压高时，则会把电器元件线圈烧坏。

辅助电路的供电与主电路的电源也有一定的关系。关系如下：

(1)同一个电路中主电路电源为交流电源，而辅助电路的电源为直流电源，通常情况下， 辅助电路通过整流装置(整流环节)供电。

(2)同一电路中主电路和辅助电路的电源都为交流电，则辅助电路的电源一般引自主电路。 如图2-1所示，主电路和辅助电路电源都是交流电，辅助电路电源是从主电路FU1熔断器的下 端引出的，辅助电路的电源电压为380V。

第2步：了解控制电路中所采用的每个控制器件的用途，如采用了一些特殊结构的继电器， 还应了解它们的动作原理。弄清辅助电路中的控制器件对主电路用电设备的控制关系是识读电 路图最重要的环节。弄清辅助电路中的控制器件对主电路用电设备的控制关系，也就基本上读 懂了电气原理图。

第3步：根据辅助电路来研究主电路的动作情况。

通过对上面这些内容的分析再结合主电路中的要求，就可以分析辅助电路的动作过程。

辅助电路总是按动作顺序画在两条水平电源线或两条垂直电源线之间。因此，在分析辅助 电路时可以按从左到右或从上到下的顺序。对复杂的辅助电路，电路中整个辅助电路构成一条 大回路，而在大回路中又包含了若干条都独立的小回路，每条小回路控制一个用电器或一个动 作。当某条小回路形成闭合回路有电流流过时，在回路中的电器元件(接触器或继电器)则动作， 把用电设备接入或断开电源。在辅助电路中一般是靠按钮或转换开关把电路接通的。在分析控制电路时必须随时结合主电路的动作要求，只有全面了解主电路对控制电路的要求以后，才能 真正掌握控制电路的动作原理，不可孤立地看待各部分的动作原理，而应注意各个动作之间是 否有互相制约的关系，如电动机正、反转之间应设有联锁等。

第4步：研究辅助电路中电器元件之间的相互关系。电路中的一切电器元件都不是孤立存在的， 而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。 在图2-1所示的辅助电路中按钮开关SB 就是控制交流接触器KM 线圈通电或断电的器件。

第 5 步：分析其他电气设备和电器元件。如整流设备、照明灯等。
