开疆智能Profinet转Profibus网关连接Modicon TM5扩展模块案例

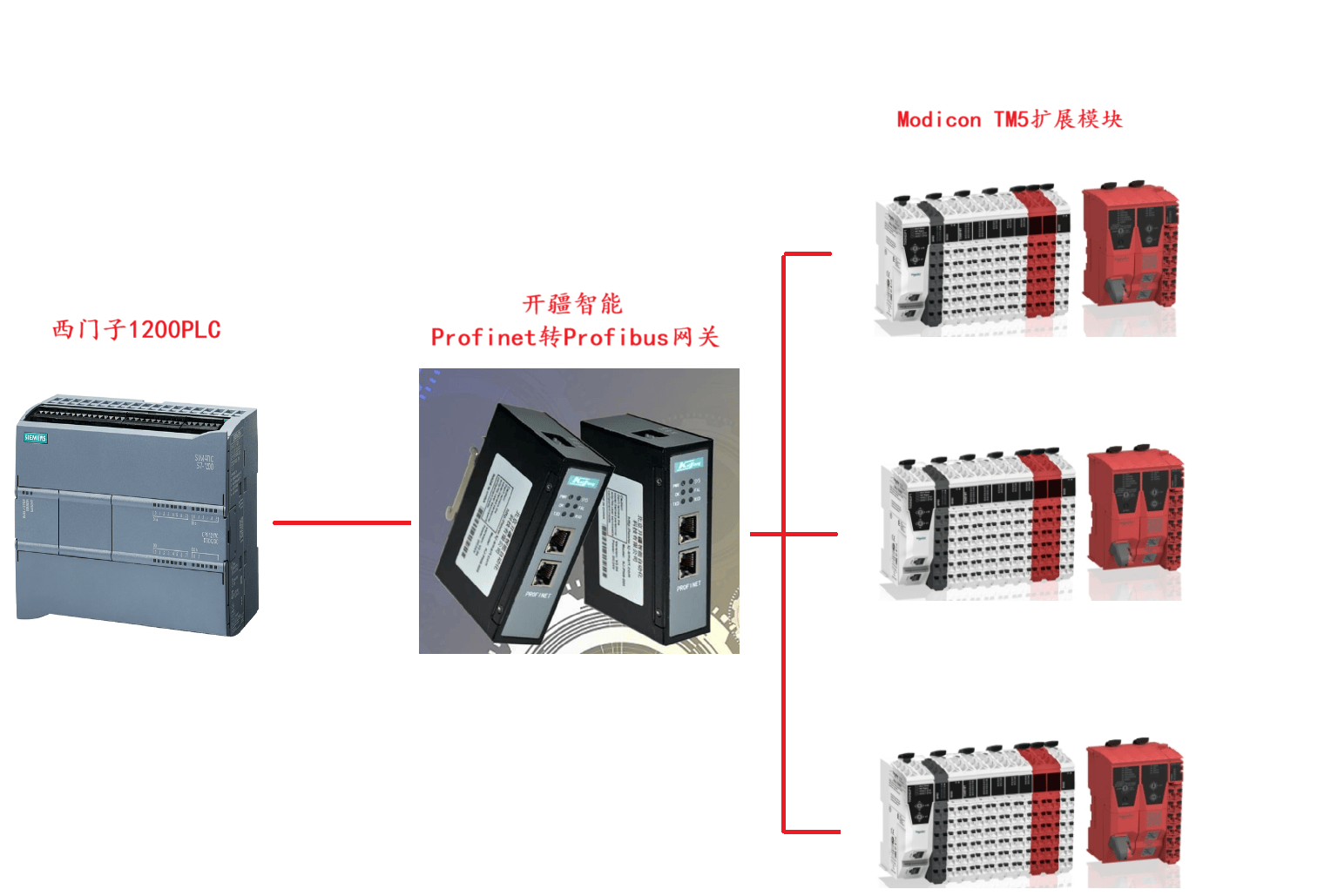

本案例是客户通过使用开疆智能Profinet转Profibus网关将IO扩展模块使用的Profibus

协议转换成Profinet协议。

一、配置流程：

配置步骤总共分为三部分：

1. PLC组态的Profinet设置

2. 网关本身工程组态

3. Profibus从站设置

（一）PLC组态

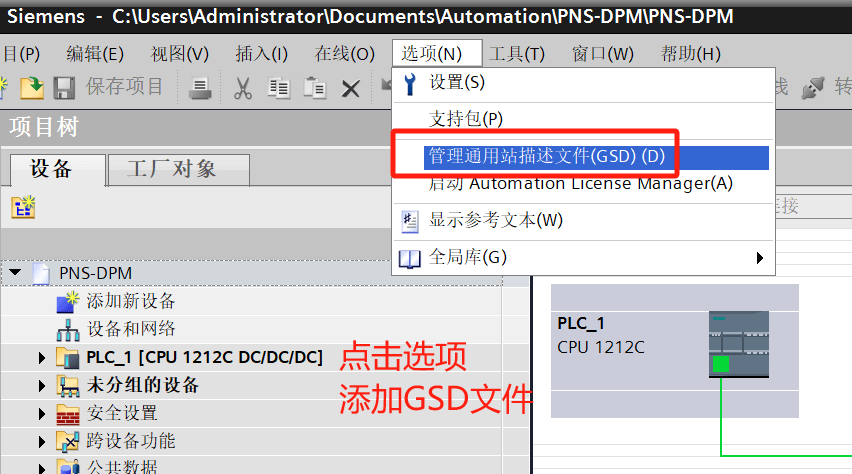

新建项目，添加PLC并导入网关GSD文件。

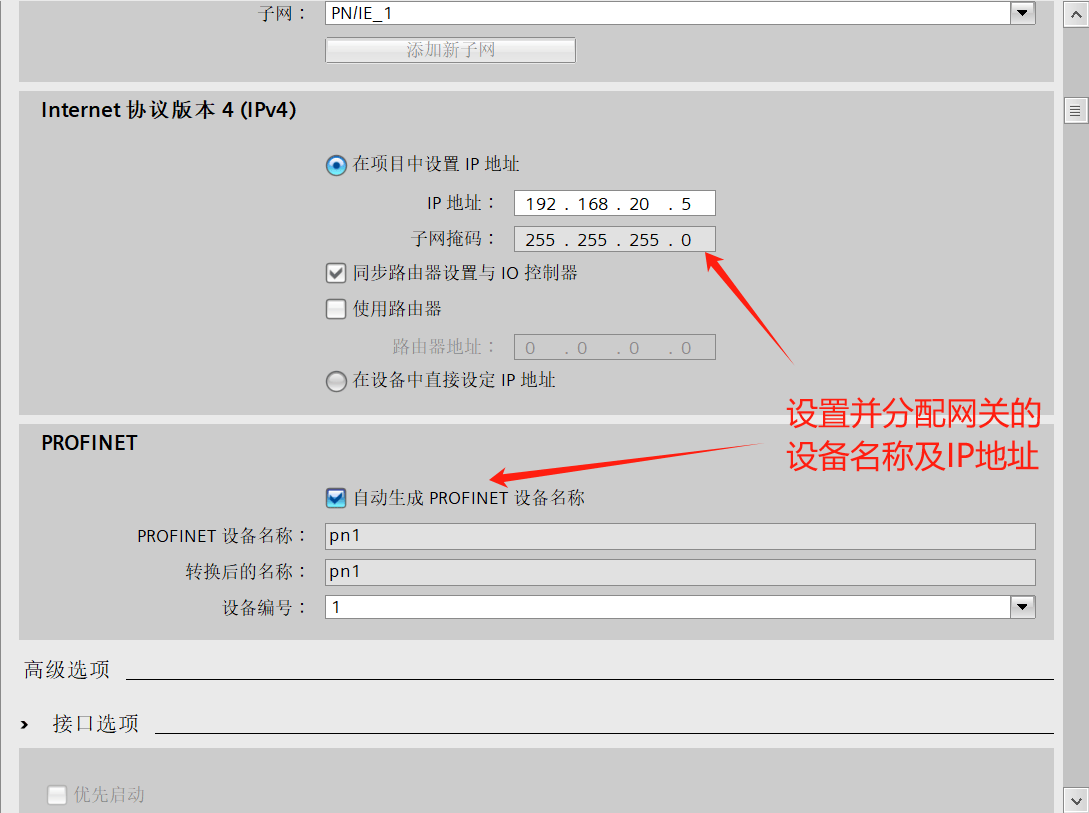

添加网关模块，设置并分配好网关在Profinet网络中的设备名称及IP地址

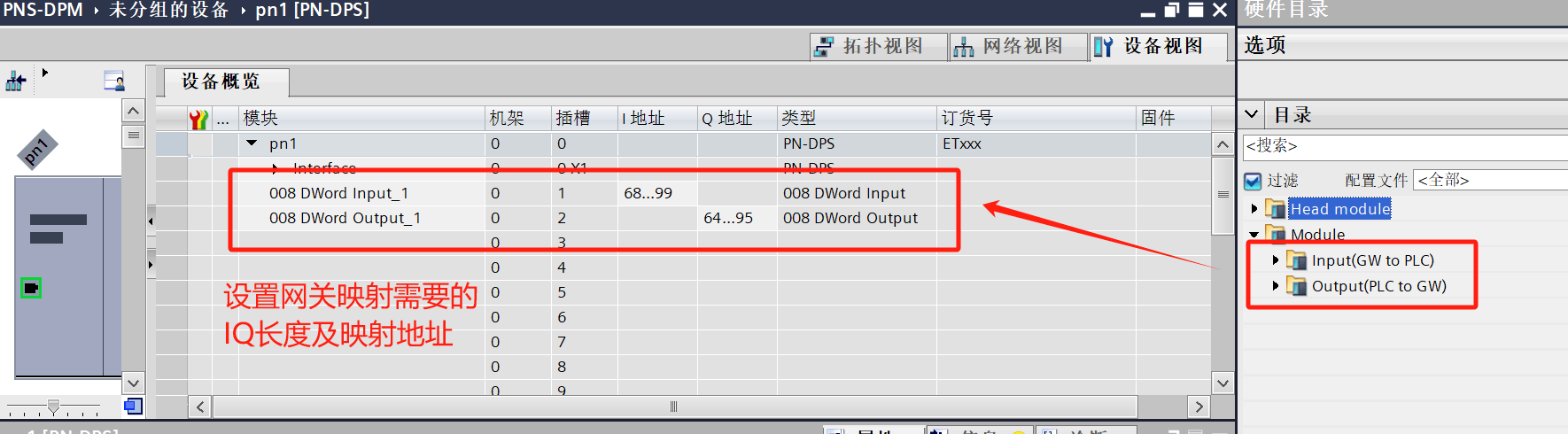

设置数据映射的长度和地址。

组态完成后将配置下载进PLC即可完成Profinet一侧的设置。

（二）Profinet转Profibus网关配置

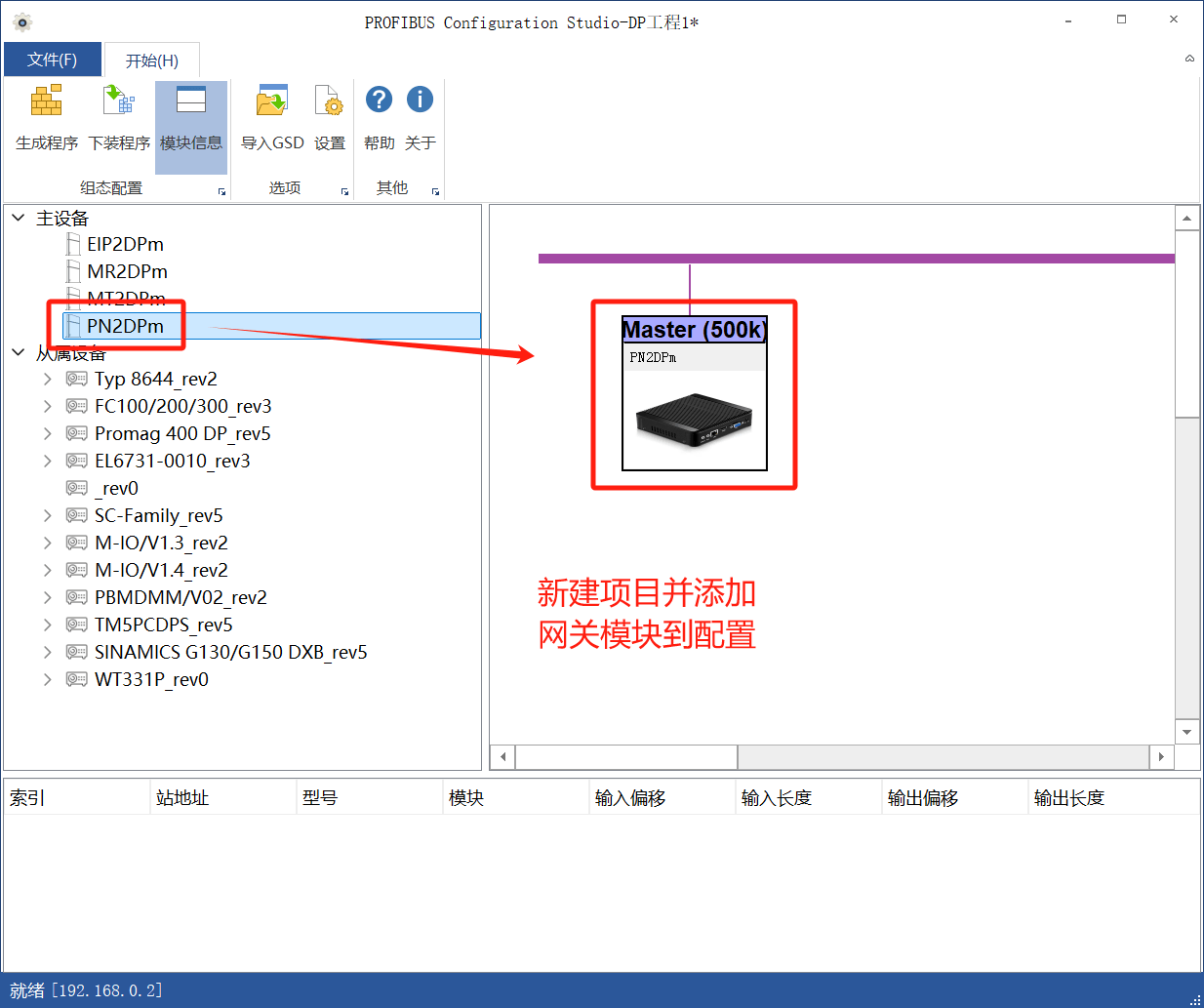

打开网关配置软件，新疆项目并添加网关模块。

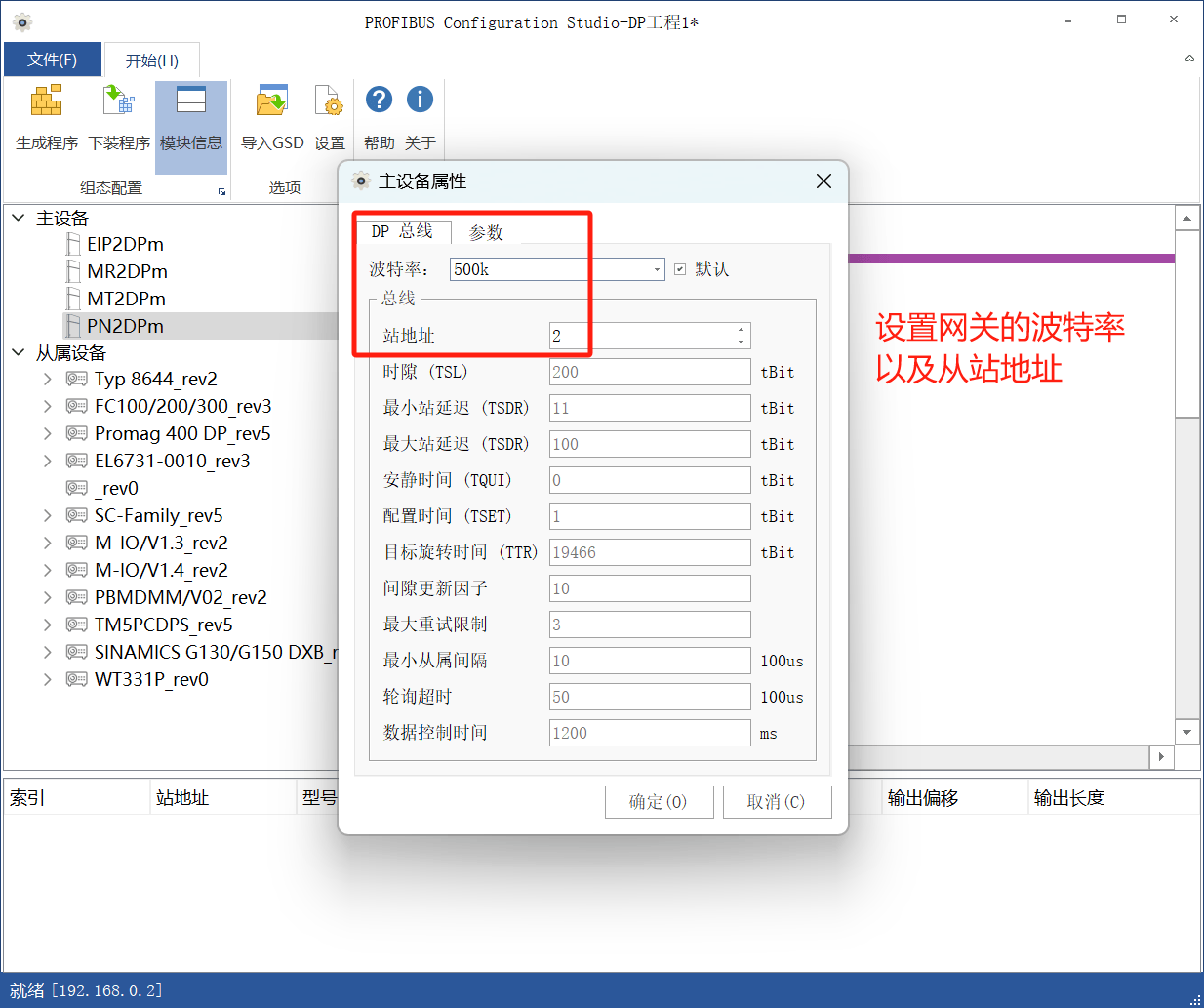

双击网关模块，设置波特率以及Profibus地址。

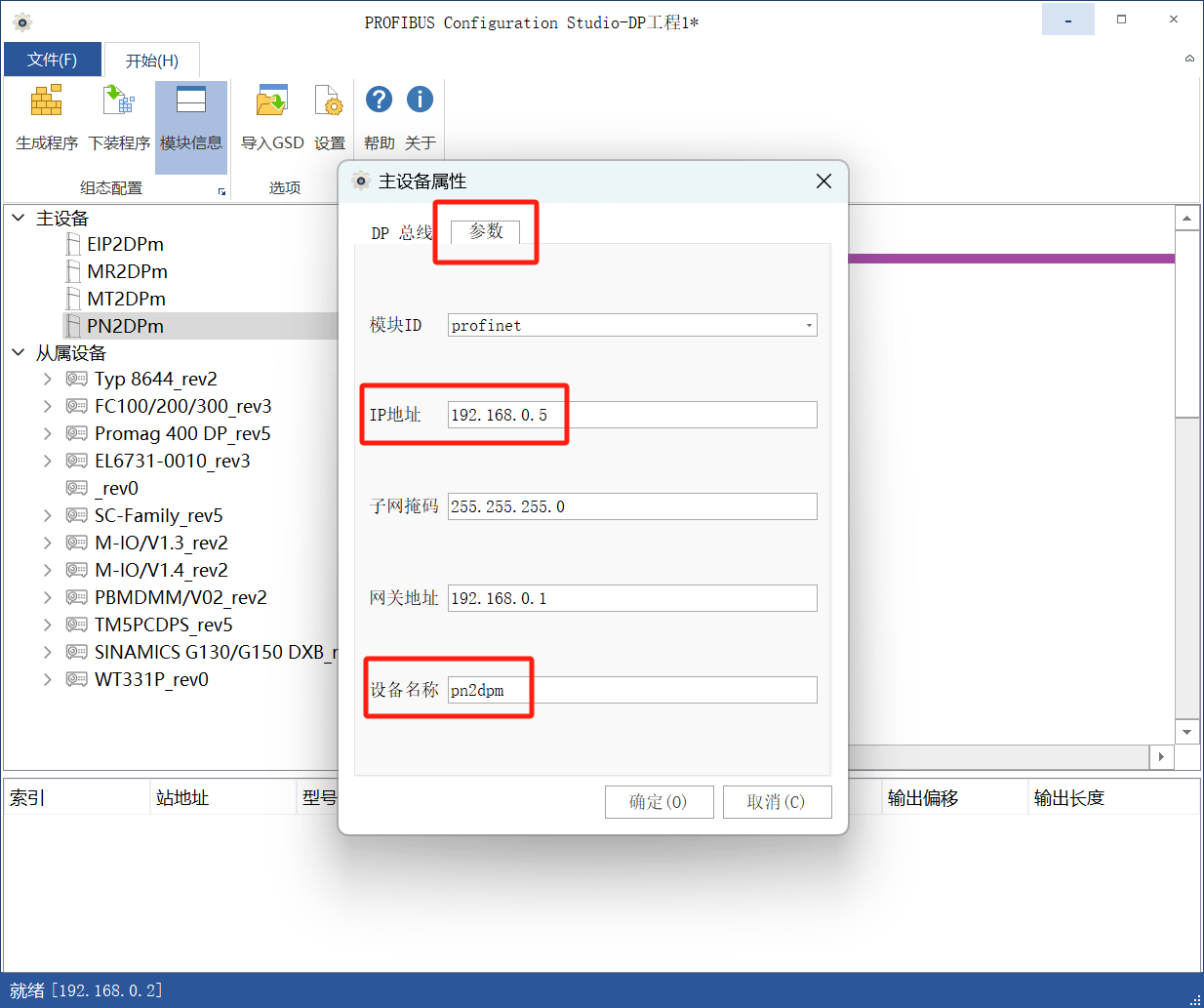

设置网关在Profinet侧的设备名称及IP地址，

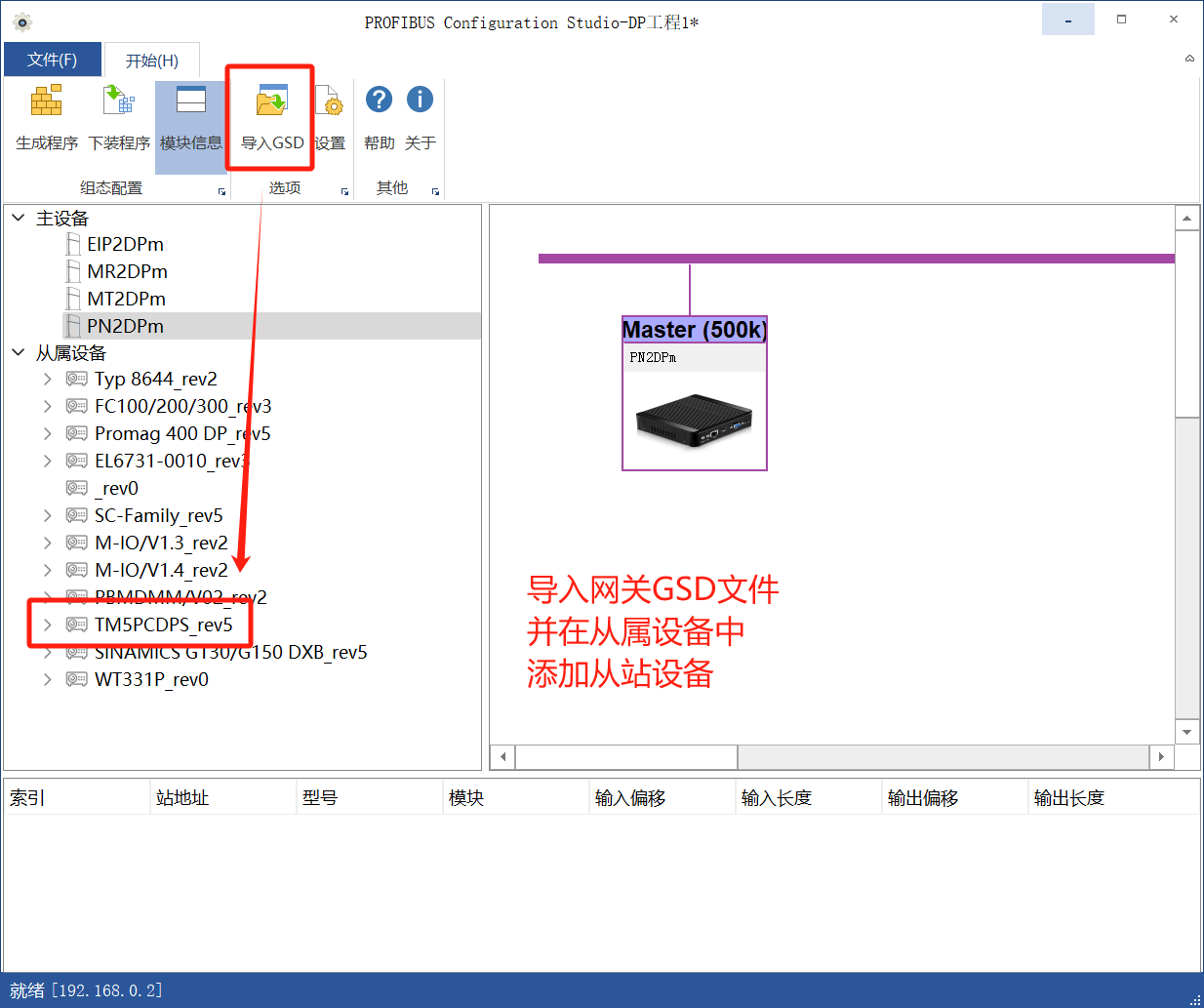

添加从站GSD并将新加入的从站添加到组态工程中。

确认无误后将配置下载进入网关。

（三）Profibus从站设置

主要设置从站的Profibus地址以及波特率，内部IO映射内容由IO设置软件配置好即可。

总结：

将所有设备上电，当看到网关PWR,SYS,OK,RUN四个指示灯常亮，ERR灯灭即代表网关正常连接两侧设备。
