博图SCL星三角降压启动从安装到编程步骤详解

星三角降压启动是三相异步电动机常用的降压启动方式，下面我将从硬件安装到PLC编程全面介绍实施步骤。

 一、硬件安装部分

1. 元器件准备
- 主器件：
  - 三相异步电动机
  - 主接触器（KM1）
  - 星形接触器（KM2）
  - 三角形接触器（KM3）
  - 热继电器（FR）
  - 时间继电器（或用PLC定时器替代）
  - 启动/停止按钮

- 辅助器件：
  - 熔断器或断路器
  - 控制变压器（可选）
  - 接线端子
  - 导线（主回路4mm²以上，控制回路1.5mm²）

2. 主回路接线步骤
1. 电源接入：
   - L1、L2、L3接断路器进线端
   - 断路器出线端接主接触器KM1进线端

2. 电机绕组连接：
   - KM1出线端：U1、V1、W1接电机端子U1、V1、W1
   - 星形接触器KM2：
     - 将U2、V2、W2短接（形成星点）
   - 三角形接触器KM3：
     - U2接W1
     - V2接U1
     - W2接V1（形成三角形连接）

3. 互锁接线：
   - 在KM2和KM3之间增加机械互锁和电气互锁

 3. 控制回路接线
1. 安全回路串联：
   - 热继电器常闭触点
   - 停止按钮常闭触点

2. 接触器互锁：
   - KM2常闭触点串入KM3线圈回路
   - KM3常闭触点串入KM2线圈回路

3. 时间控制：
   - 传统方式：使用时间继电器KT控制切换
   - PLC方式：通过程序定时控制

 二、PLC编程部分（以西门子S7-1200/1500为例）

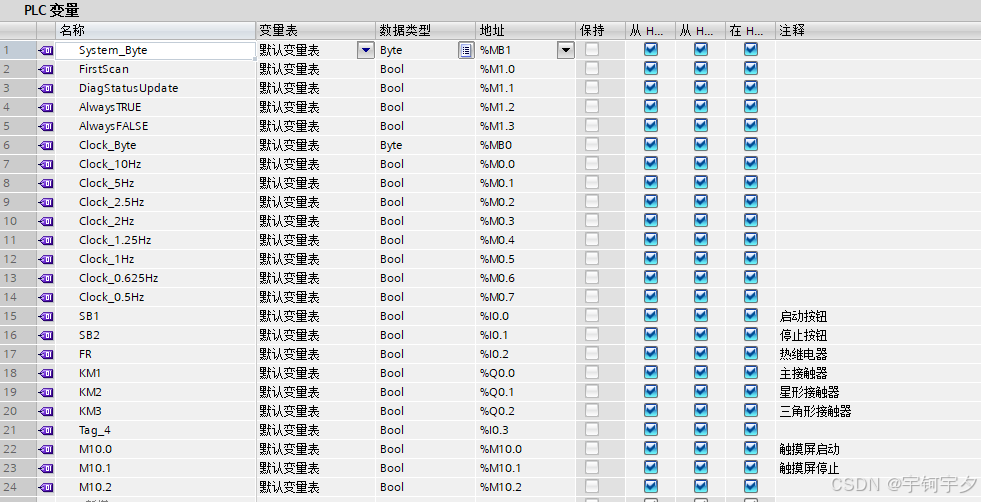

1. I/O分配表
| PLC地址 | 元件      | 说明           |
|---------|-----------|----------------|
| I0.0    | SB1       | 启动按钮       |
| I0.1    | SB2       | 停止按钮       |
| I0.2    | FR        | 热继电器       |
| Q0.0    | KM1       | 主接触器       |
| Q0.1    | KM2       | 星形接触器     |
| Q0.2    | KM3       | 三角形接触器   |

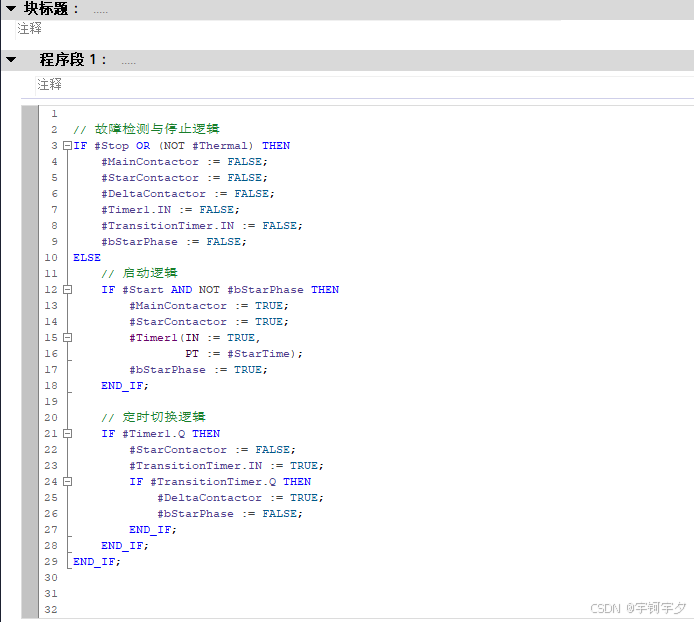

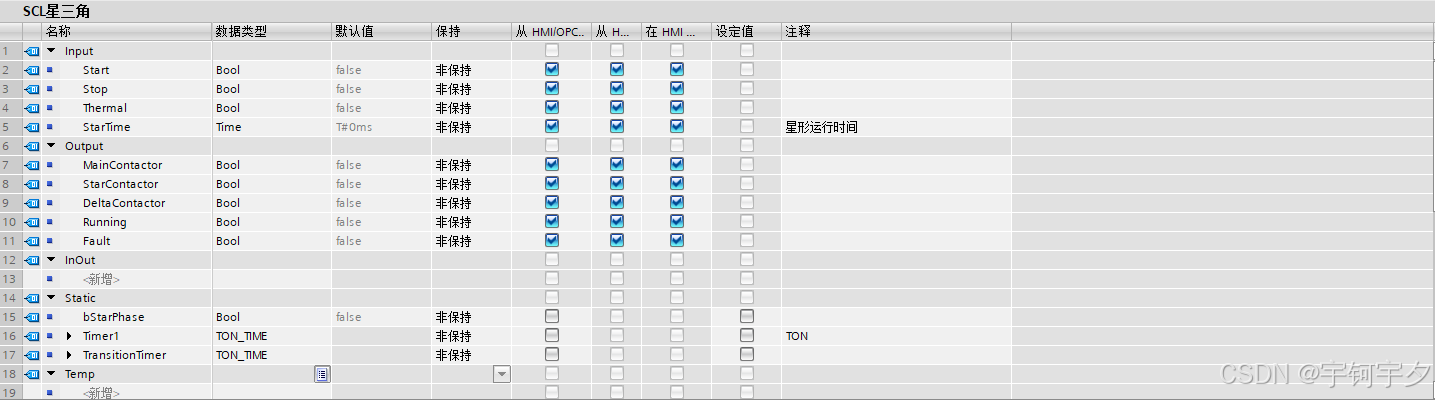

2. SCL完整程序

scl
FUNCTION_BLOCK StarDelta
VAR_INPUT
    Start: BOOL;           // I0.0
    Stop: BOOL;            // I0.1
    Thermal: BOOL := TRUE; // I0.2
    StarTime: TIME := T#6S;// 星形运行时间
END_VAR

VAR_OUTPUT
    MainContactor: BOOL;   // Q0.0
    StarContactor: BOOL;   // Q0.1
    DeltaContactor: BOOL;  // Q0.2
    Running: BOOL;
    Fault: BOOL;
END_VAR

VAR
    Timer1: TON;
    TransitionTimer: TON := (PT := T#100MS); // 切换延时
    bStarPhase: BOOL;
END_VAR

BEGIN
    // 故障检测
    Fault := NOT Thermal OR (StarContactor AND DeltaContactor);

    // 停止或故障处理
    IF Stop OR Fault THEN
        MainContactor := FALSE;
        StarContactor := FALSE;
        DeltaContactor := FALSE;
        Timer1(IN := FALSE);
        TransitionTimer(IN := FALSE);
        bStarPhase := FALSE;
        Running := FALSE;

    // 启动逻辑
    ELSIF Start AND NOT Running AND NOT Fault THEN
        // 星形启动阶段
        MainContactor := TRUE;
        StarContactor := TRUE;
        DeltaContactor := FALSE;
        Timer1(IN := TRUE, PT := StarTime);
        bStarPhase := TRUE;
        Running := TRUE;
    END_IF;

    // 星三角切换逻辑
    IF bStarPhase THEN
        // 定时器到时后开始切换
        IF Timer1.Q THEN
            StarContactor := FALSE;
            TransitionTimer(IN := TRUE);

            // 短暂延时后接通三角形
            IF TransitionTimer.Q THEN
                DeltaContactor := TRUE;
                bStarPhase := FALSE;
                TransitionTimer(IN := FALSE);
            END_IF;
        END_IF;
    END_IF;

3. 程序解析

1. 安全保护：
   - 热继电器保护（Thermal信号）
   - 接触器互锁保护（KM2和KM3不能同时得电）

2. 两段延时控制：
   - 第一段：星形运行时间（可调，通常4-8秒）
   - 第二段：切换延时（100ms确保星形接触器完全断开）

3. 状态管理：
   - bStarPhase标志位区分运行阶段
   - Running状态指示

三、调试步骤

1. 空载测试：
   - 断开电机接线，测试接触器动作顺序
   - 验证KM2和KM3的互锁有效性

2. 时序测试：
   - 用万用表测量切换时间
   - 确保星形接触器完全断开后三角形接触器才闭合

3. 带载测试：
   - 逐步增加负载测试启动电流
   - 使用钳形电流表测量：
     - 星形启动电流应为全压启动的1/3
     - 切换时的电流冲击

 四、常见问题处理

1. 切换时跳闸：
   - 检查切换延时是否足够（建议100-200ms）
   - 验证接触器灭弧能力

2. 电机反转：
   - 检查三角形接法的相序：
     - 应为U2-W1, V2-U1, W2-V1

3. 启动时间不合适：
   - 根据实际负载调整StarTime参数
   - 重载启动时可适当延长星形时间

4. 接触器粘连：
   - 检查接触器容量是否足够
   - 增加接触器状态反馈检测

五、优化建议

1. 增加状态反馈：
   scl
   VAR_INPUT
       KM1_Feedback: BOOL;  // 主接触器辅助触点
       KM2_Feedback: BOOL;  // 星形接触器辅助触点
       KM3_Feedback: BOOL;  // 三角形接触器辅助触点
   END_VAR


2. 电流监测：
   scl
   VAR_INPUT
       Current: REAL;  // 通过模拟量输入检测电流
   END_VAR

   // 在程序中添加电流保护
   IF Current > 额定电流*1.2 THEN
       Fault := TRUE;
   END_IF;


3. 启动次数限制：
   scl
   VAR
       StartCount: INT;
       LastStartTime: TIME;
   END_VAR

   // 限制每小时启动次数
   IF Start AND (StartCount > 5) AND (当前时间-LastStartTime < T#1H) THEN
       Fault := TRUE;
   END_IF;

通过以上步骤，可以完成一个安全可靠的星三角降压启动系统。实际应用中需根据具体电机参数和负载特性调整相关参数。
