Docker核心技术：Docker原理之Union文件系统

news 来源：原创 2025/5/26 7:06:25

云原生学习路线导航页（持续更新中）

相关内容快捷链接
- 应用架构演进
- 容器技术要解决哪些问题
- Docker的基本使用
- Docker原理之Namespace
- Docker原理之Cgroups

本文是 Docker核心技术系列文章：主要讲解了docker文件系统的基本原理，包括：docker镜像的分层结构、docker容器的rootfs核心机制、unionFS的核心原理等，并以overlayFS 为例讲解了文件系统联合的过程，最后介绍了oci标准与docker引擎架构变化

希望大家多多点赞关注评论收藏，作者会更有动力继续编写技术文章

1.Docker容器镜像的创举

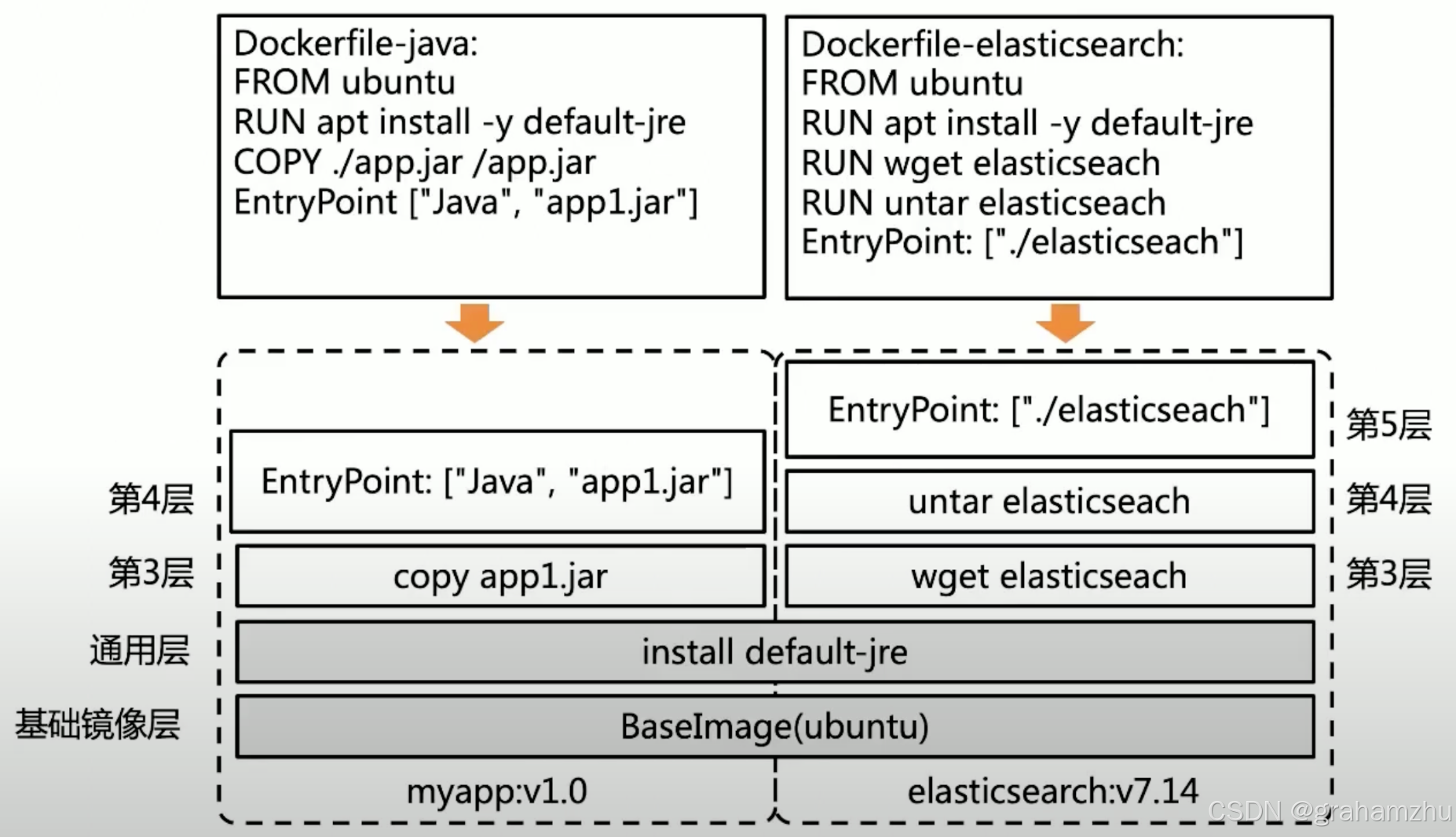

Docker容器最大的创新，就是 使用镜像分层，解决了部署时文件分发的通用难题。
- Dockerfile每一条命令都是一个镜像层，都有一个唯一的checksum。拉取每层镜像前，会先检查这个checksum是否存在，存在的话直接使用缓存，不用再拉取了
- 假如OS基础镜像层有500MB，你每次变更业务代码只有5MB，那么部署时拉取新镜像就做到了增量拉取，速度和资源都得到了节约
为什么说是docker容器的创举？
- 以前，比如java程序部署时，每个公司有自己的file server，把代码或jar包放到file server。在服务器上手动get或编写agent获取到jar包，然后部署。
- 不同的应用，需要写不同的脚本实现
- 使用docker，docker repository相当于file server，docker client相当于agent。docker pull的时候还可以增量拉取。把流程标准化了

在这里插入图片描述

2.Docker 容器 rootFS 的核心机制

从 Linux核心技术：Linux文件系统与bootFS/rootFS 可知，docker 容器文件系统中，只包括rootfs层，不包括bootfs层

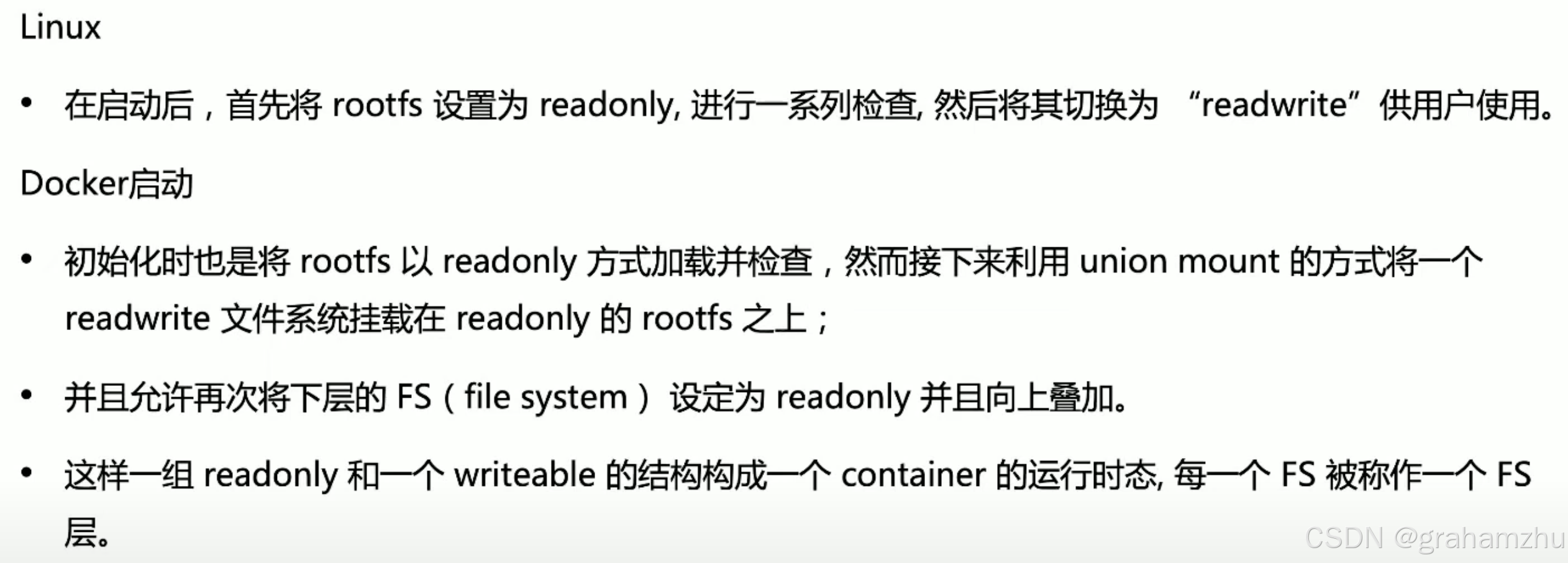

2.1.分层结构（关键差异）

在这里插入图片描述

相比于linux rootfs结构，docker rootfs 采用了分层结构：
- 镜像层（只读）：容器启动时，以镜像的 rootfs 为不可变基础层，确保镜像文件无法被运行时修改。
- 容器层（可写）：在镜像层之上叠加一个可写层（称为容器层），所有文件变更（如写入、删除）均在此层进行。

2.2.联合挂载（Union Mount）

Docker 使用联合文件系统（如 Overlay2、AUFS）将多层文件系统合并为单一视图。
比如使用 Overlay2 实现联合文件系统：
- lowerdir：对应镜像的只读层。
- upperdir：容器的可写层，记录运行时变更。
- merged：用户看到的统一文件系统视图。

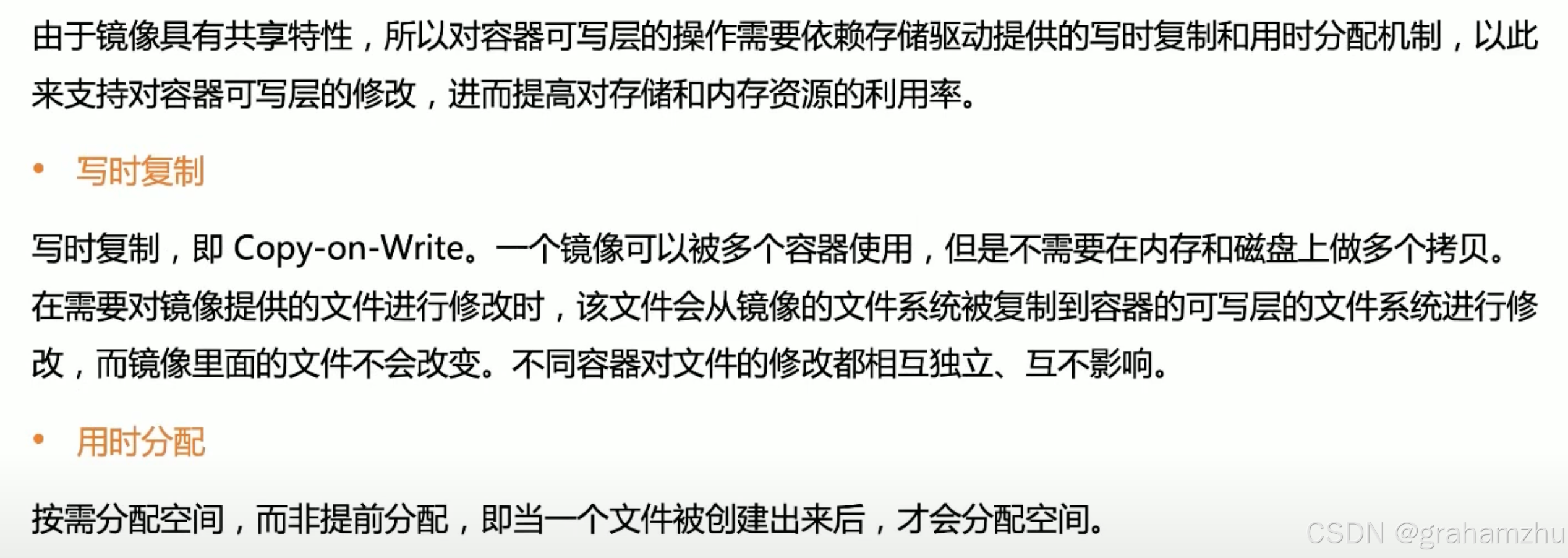

2.3.写时复制（CoW）与用时分配

在这里插入图片描述

读取：直接访问底层镜像文件（无性能损耗）。
修改：将目标文件从镜像层复制到容器层后再修改，原镜像文件保持只读。

2.4.总结：docker容器文件系统的优势

优势	说明
镜像不可变性	镜像层始终只读，确保同一镜像启动的容器环境一致，避免依赖冲突。
资源高效利用	多个容器共享同一镜像层，减少磁盘占用（如 100 个 CentOS 容器共享一个基础层）。
快速部署	容器启动时无需复制完整镜像文件，仅需创建可写层，秒级启动。
版本追溯	通过分层机制记录每次镜像构建的变更（Dockerfile 指令对应层），便于调试和回滚。

3.UnionFS 联合文件系统详解

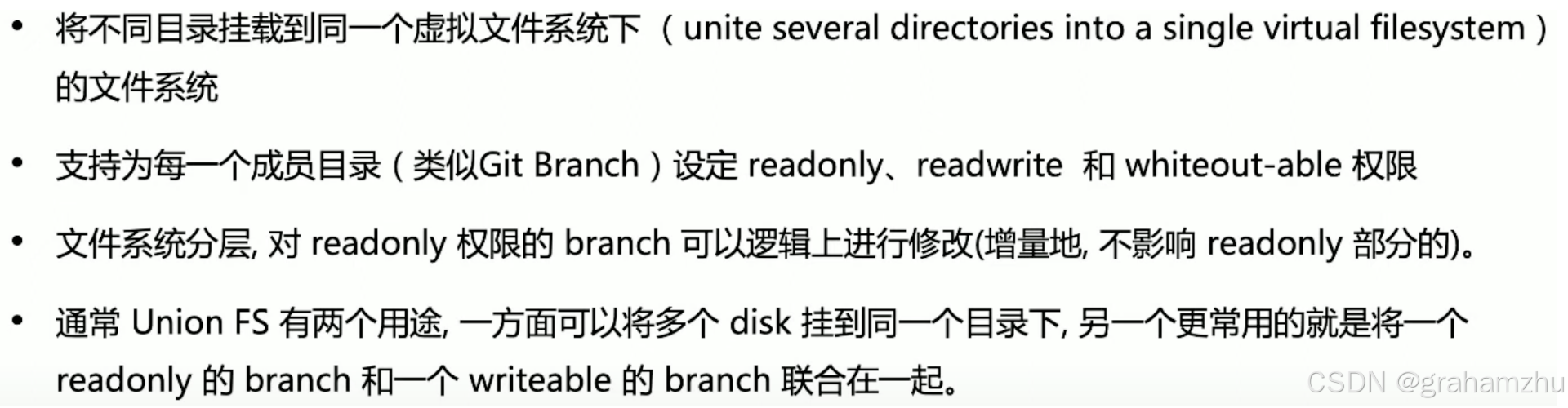

3.1.Union文件系统是什么

Union文件系统（Union File System，简称UnionFS）是一种 分层叠加 的文件系统技术，它通过将多个目录或文件系统（包括只读和可写层）合并到同一挂载点，形成一个逻辑统一的文件视图。其核心特点包括：
- 分层存储：文件系统由多层组成，底层通常是只读的基础文件（如Docker镜像的基础层），上层为可写层（如容器运行时修改）。
- 写时复制（CoW）：修改文件时，系统会先将文件从只读层复制到可写层进行变更，原文件保持不变，确保高效存储和隔离性。
- 优先级叠加：访问文件时，高层内容覆盖低层同名文件，用户看到的是最终叠加结果。

3.2.容器存储驱动

3.2.1.容器存储驱动是什么

容器存储驱动是容器引擎（如 Docker、Containerd）的核心组件，负责管理容器文件系统的存储和操作
核心功能包括：
- 分层管理：实现镜像分层（只读层）与容器运行时层（可写层）的叠加。
- 写时复制（CoW）：保证镜像不可变，仅在容器层修改文件时复制数据。
- 数据持久化：支持通过卷（Volume）或绑定挂载实现数据持久化。
- 性能优化：根据场景选择不同驱动，平衡 I/O 性能与资源消耗。

3.2.2.容器存储驱动发展历史

早期阶段（2013-2015）
- AUFS 作为 Docker 初始驱动，解决了分层存储需求，但依赖非主线内核补丁，兼容性差。
标准化阶段（2015-2017）
- OverlayFS 进入 Linux 主线内核（3.18+），逐步取代 AUFS 成为主流。
- Device Mapper 因支持块存储特性，成为企业级场景的选择。
多样化阶段（2018 至今）
- Btrfs/ZFS 提供高级功能（快照、压缩），但资源消耗较高。
- Containerd 作为独立运行时，简化驱动支持（如默认放弃 AUFS）。
现状：OverlayFS 2已经成为主流，容器驱动的不二之选

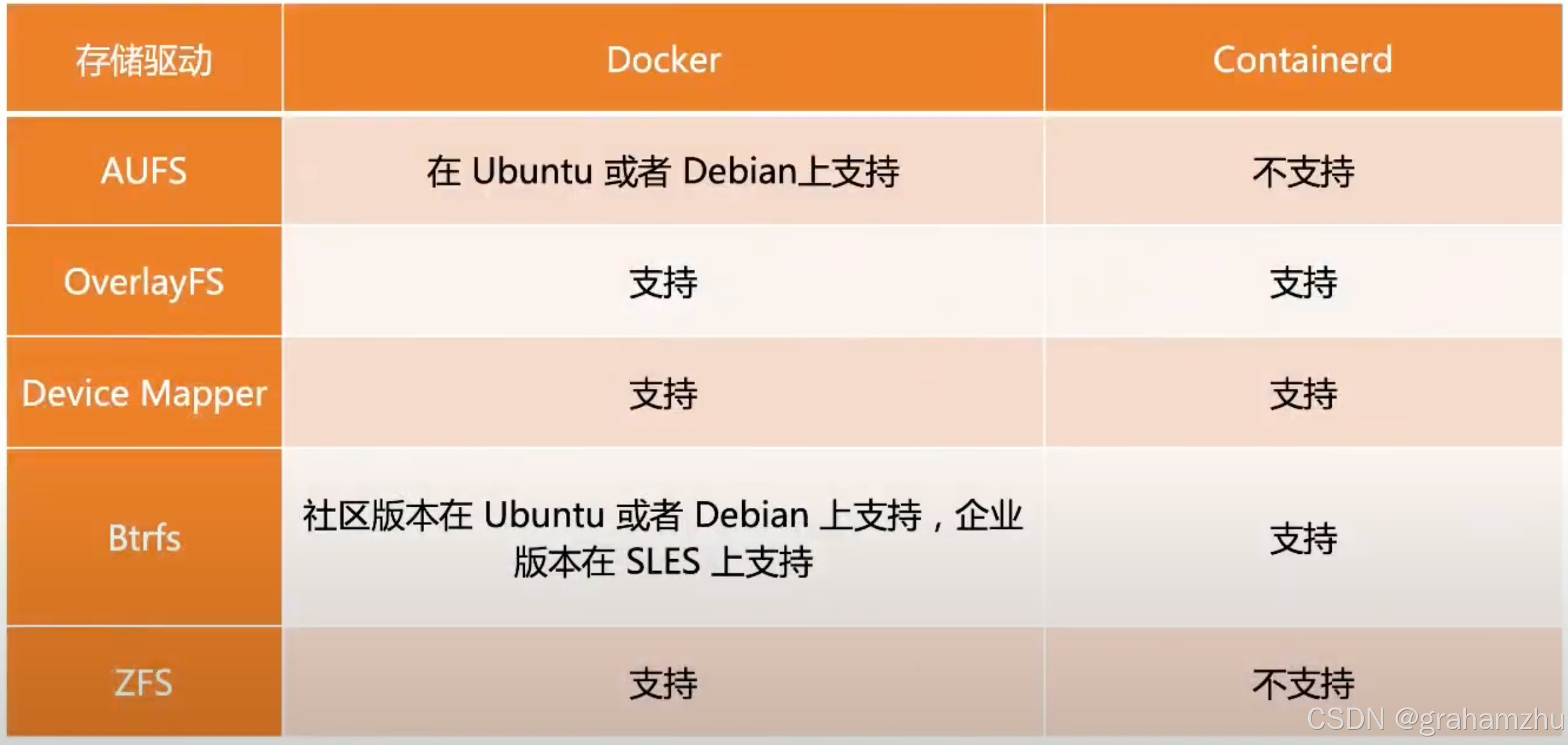

3.2.3.主流存储驱动特点与对比

在这里插入图片描述

驱动名称	支持场景	核心优点	核心缺点
AUFS	Docker（仅 Ubuntu/Debian）	成熟的分层设计，节省存储空间	非主线内核支持，性能在密集 I/O 场景差
OverlayFS	Docker/Containerd（Linux 3.18+）	内核原生支持，性能均衡，兼容性好	不支持页缓存共享，多层叠加性能下降
Device Mapper	Docker/Containerd（RHEL/CentOS）	块级存储，适合生产环境高负载	配置复杂，需预分配存储池，空间利用率低
Btrfs	Docker（社区版 Debian/Ubuntu，企业版 SLES）/Containerd	支持快照、压缩，适合开发测试	稳定性风险，修复复杂问题需重启
ZFS	Docker（Linux/FreeBSD）	数据完整性校验，支持高级存储池管理	内存占用高，需专用内核模块

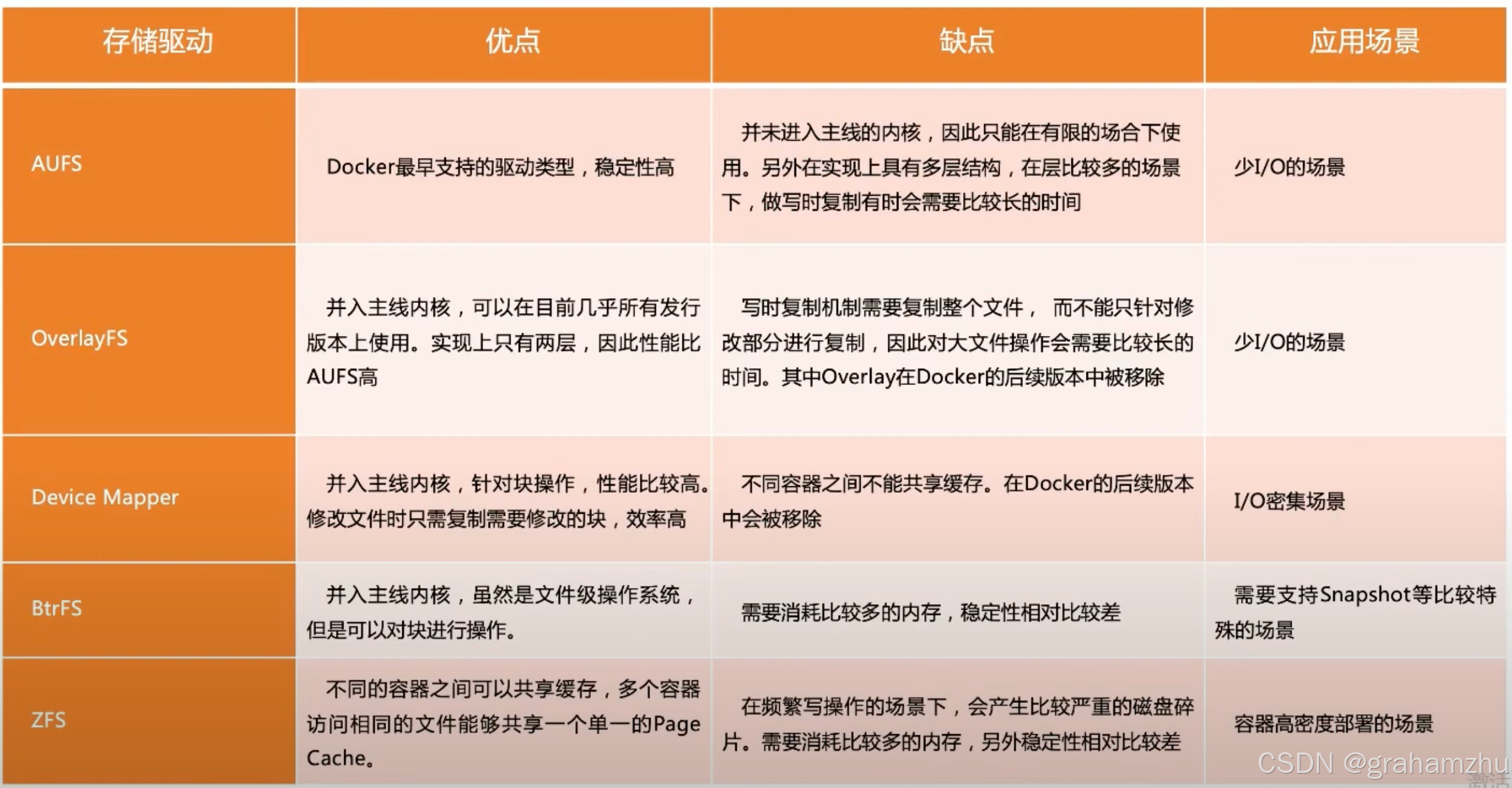

3.2.4.不同存储驱动优缺点对比

在这里插入图片描述

Overlay：kernel自带，不需要额外安装，使用容器只需要额外安装docker/containerd等

3.3.OverlayFS

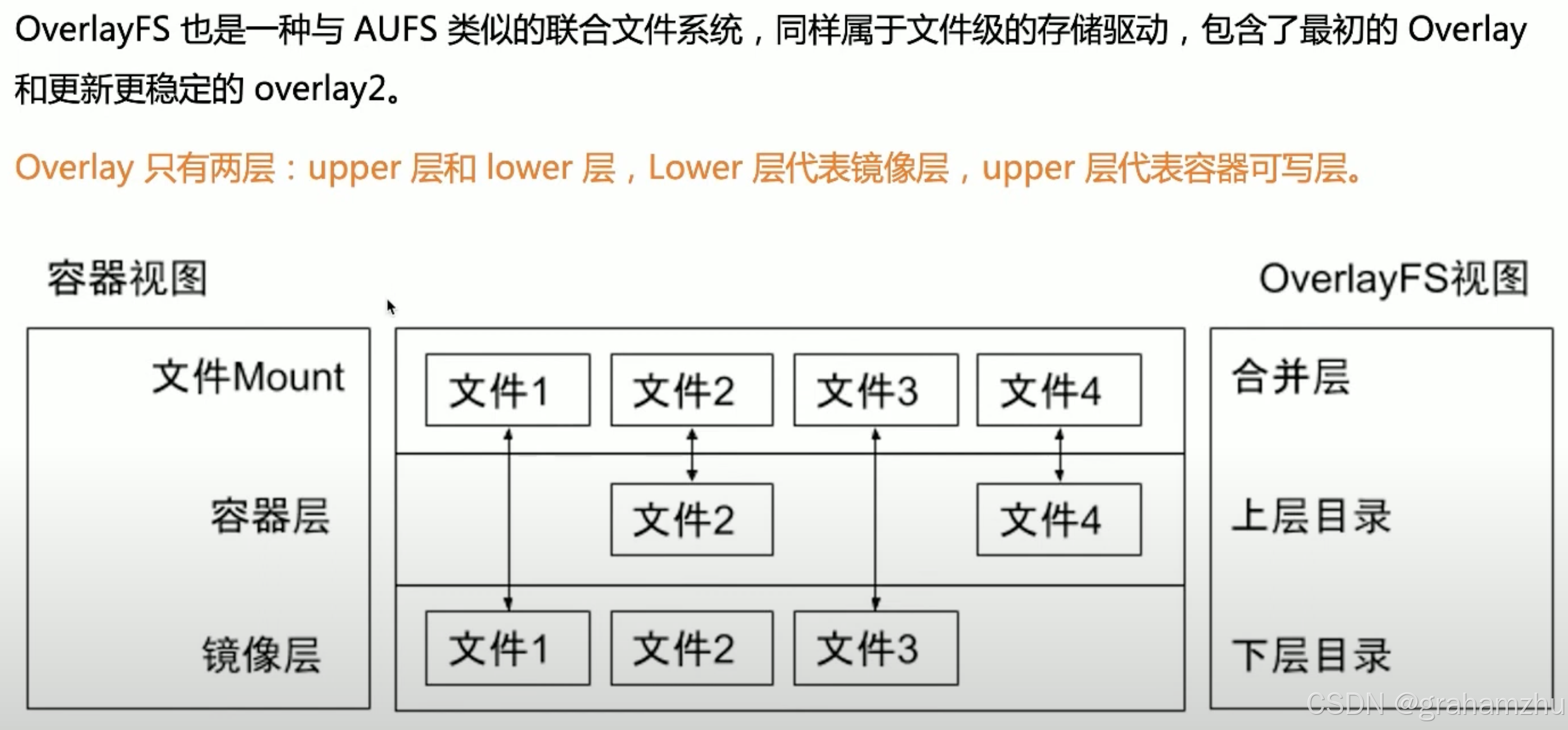

3.3.1.OverlayFS 是什么

在这里插入图片描述

OverlayFS是一种联合文件系统，核心功能就是 通过覆盖机制实现上下层文件的联合，得到一个终态的文件系统
Overlay：覆盖的意思
OverlayFS的分层
- lower层：对应容器的镜像层，dockerfile的每一条指令都是一个新的只读层，合并在一层统一为lower层
- upper层：对应容器的容器可写层
- 合并层：最终mount到容器中的层，对应容器能够看到的目录和文件。
OverlayFS文件覆盖策略
- 如果一个文件只在下层存在，则会直接被合并
- 如果一个文件只在上层存在，则会直接被合并
- 如果一个文件在上下层都存在，则上层会覆盖下层，优先级更高

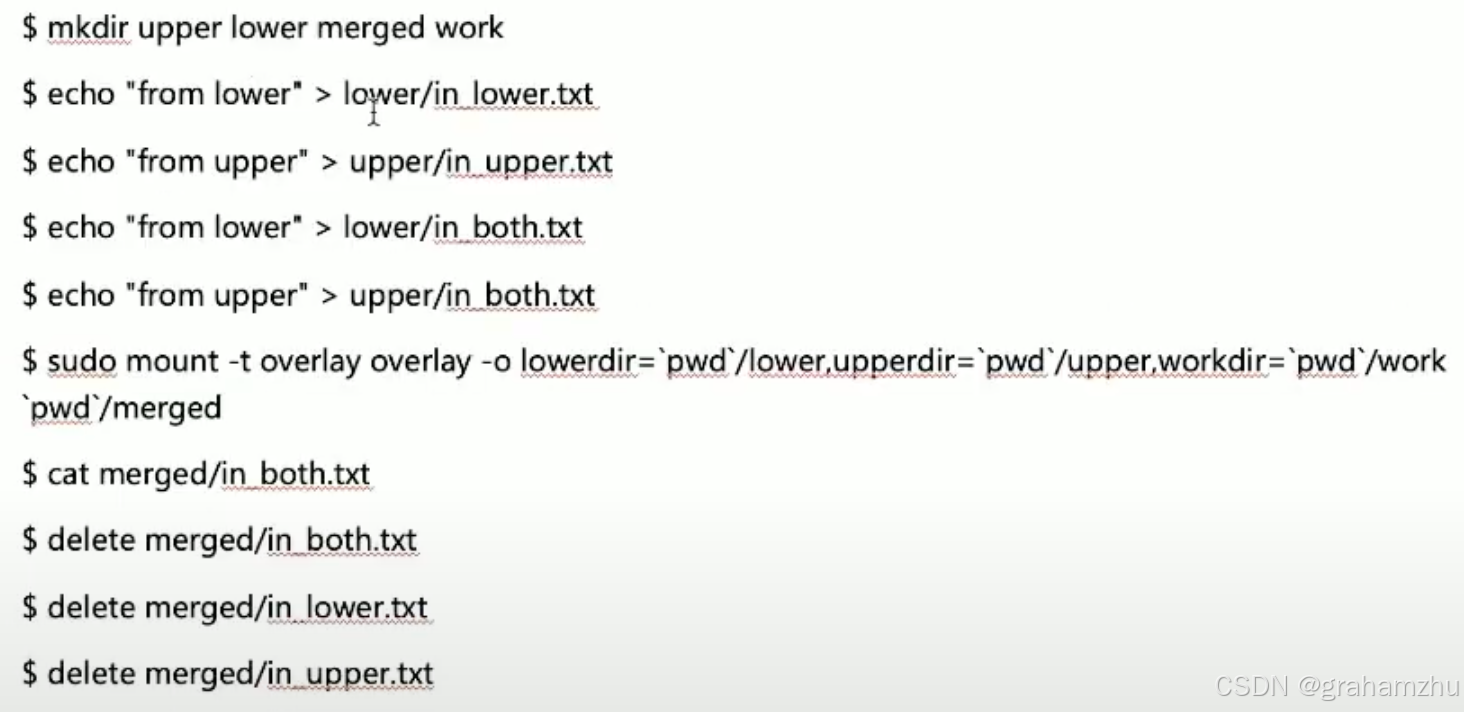

3.3.2.OverlayFS 文件系统练习

在这里插入图片描述

mkdir upper lower merged work
echo "from lower" > lower/in_lower.txt
echo "from upper" > upper/in_upper.txt
echo "from lower" > lower/in_both.txt
echo "from upper" > upper/in_both.txt
# mount
sudo mount -t overlay overlay -o lowerdir=`pwd`/lower,upperdir=`pwd`/upper,workdir=`pwd`/work `pwd`/merged
# 查看 overlay 文件系统生成结果
tree
.
├── lower
│   ├── in_both.txt
│   └── in_lower.txt
├── merged
│   ├── in_both.txt
│   ├── in_lower.txt
│   └── in_upper.txt
├── upper
│   ├── in_both.txt
│   └── in_upper.txt
└── work├── index└── work6 directories, 7 filescat merged/in_both.txt
from uppercat merged/in_lower.txt
from lowercat merged/in_upper.txt
from upper

mount 是 Linux 系统中用于将存储设备（如硬盘、U盘、ISO 镜像等）或远程文件系统挂载到指定目录的命令。挂载后，用户可以通过该目录访问存储设备中的内容。
```
mount -t <文件系统类型> -o <选项> <设备路径> <挂载点目录>
```
上述 mount 命令的参数解释
- lowerdir：只读的底层目录（可多个），文件按顺序从下到上叠加（/lower1 在最底层，/lower2 在其上）。
- upperdir：可写的上层目录，所有修改（新增、删除、修改文件）会记录在此。
- workdir：供 OverlayFS 内部使用的临时目录，必须与 upperdir 在同一文件系统。
- /merged：最终的挂载点，用户在此访问合并后的文件系统视图。

3.3.3.如何进入 docker 容器的mount ns

从上面的学习和练习，可以看出，docker容器的文件系统，其实就是docker image lower层+容器可写层，使用mount命令合并之后的merged文件系统。然后这个merged系统被挂载到了容器的mount ns中，所以容器进程能看到和主机不一样的文件系统

那么如何进入容器的 mount ns，查看merged之后的文件系统？

在 Docker核心技术：Docker原理之Namespace 中，学习了使用nsenter命令进入ns的方法
nsenter -t ${pid} -m 即可进入一个进程的mount ns

比如：

[root@VM-226-235-tencentos /proc/11913/ns]# nsenter -t 11913 -m
-bash: warning: setlocale: LC_ALL: cannot change locale (en_US.UTF-8)
root@VM-226-235-tencentos:/#
root@VM-226-235-tencentos:/# ls
bin  boot  dev  docker-entrypoint.d  docker-entrypoint.sh  etc  home  lib  lib64  media  mnt  opt  proc  root  run  sbin  srv  sys  tmp  usr  var  zgy

3.3.4.如何查看一个 docker 容器的overlay细节？

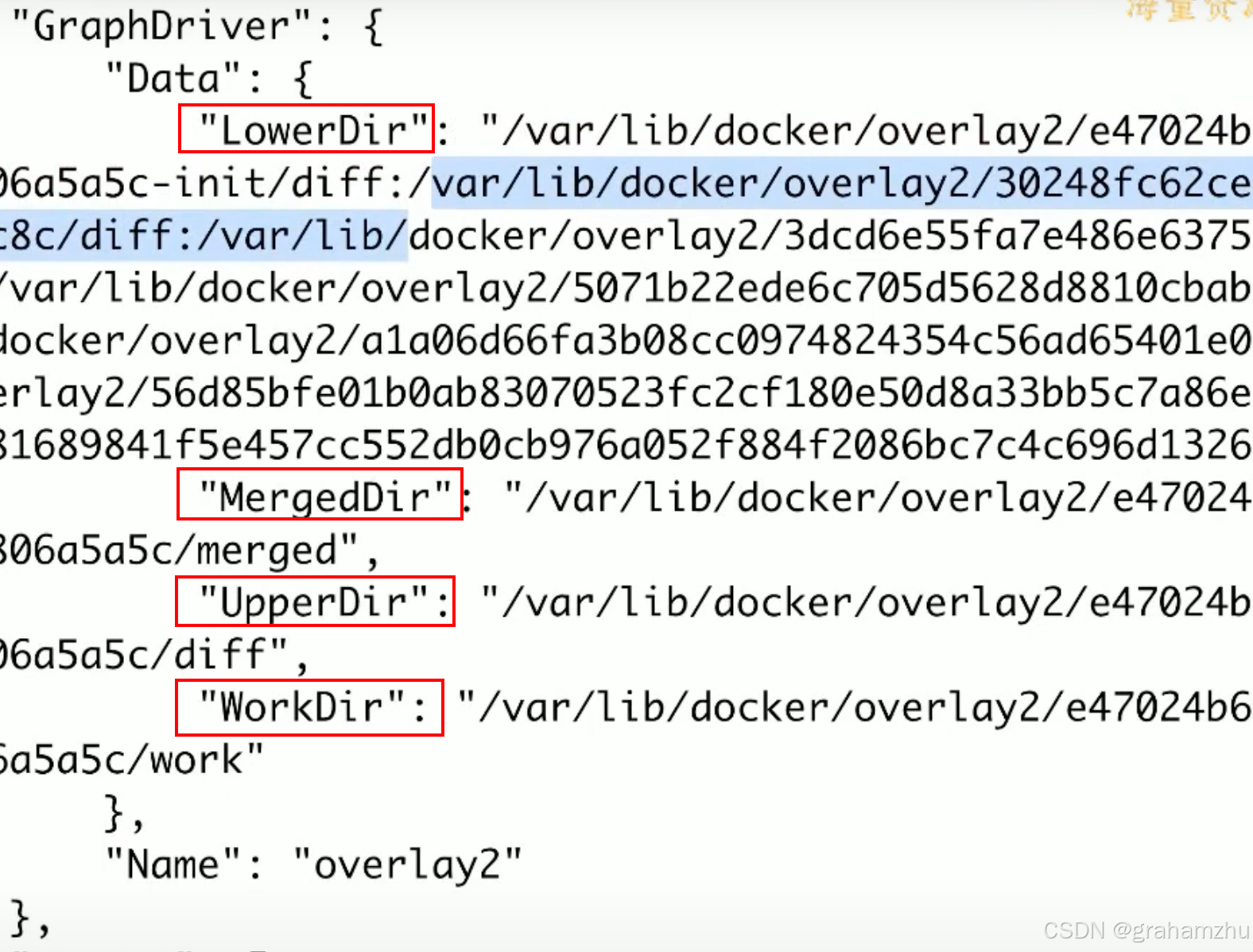

docker inspect ${container-id}，输出中GraphDriver展示了overlay细节
GraphDriver 是 Docker 用于管理容器镜像分层存储的核心驱动模块，负责将镜像的只读层与容器的可写层叠加为统一视图。其输出信息包括：
- 存储驱动类型（如 overlay2、aufs），决定了分层合并的实现方式
- 具体存储路径（如 UpperDir、MergedDir），指向容器可写层和合并后的文件系统目录
- 镜像层 ID，记录镜像分层结构（如 LowerDir 中的多个只读层）
如：

3.4.Docker 容器采用Union文件系统 + mount ns的好处

采用 Union文件系统解决了文件更新效率的问题
采用 mount ns 解决了docker容器可移植性问题。
- 一个容器，只需要把自己所依赖的所有命令、文件、软件…都放入自己的mount ns，然后将mount ns打包压缩，就可以移植到任何的可兼容系统中
- 容器不需要关心底层os是否包含某些命令和软件，它出生就自带了

4.OCI 容器标准

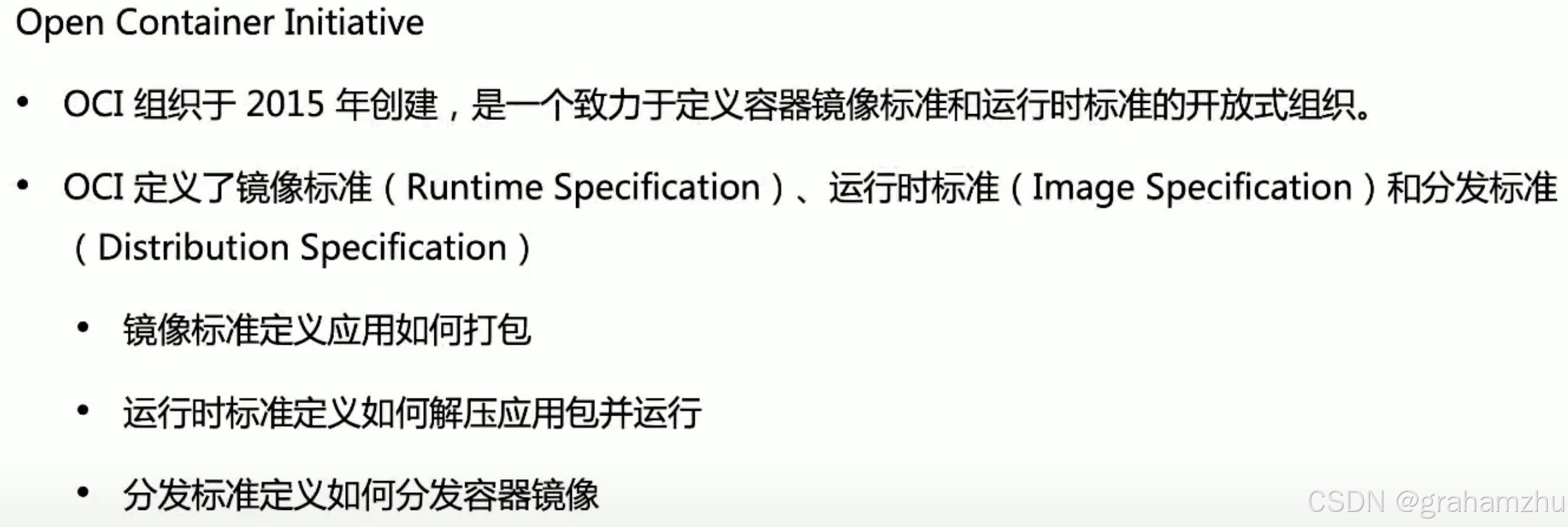

4.1.OCI 标准是什么

在这里插入图片描述

docker作为先行者和商业公司，具有盈利性质，产品更新迭代很快
google等作为后来者，想要分市场，只能通过标准化来介入。OCI就是这样的背景下，由google牵头，找大厂背书，搞出来的一个容器标准。
- docker小公司抵挡不住google的攻击，妥协后也接受了OCI标准，并把自己的容器运行时抽取为containerd

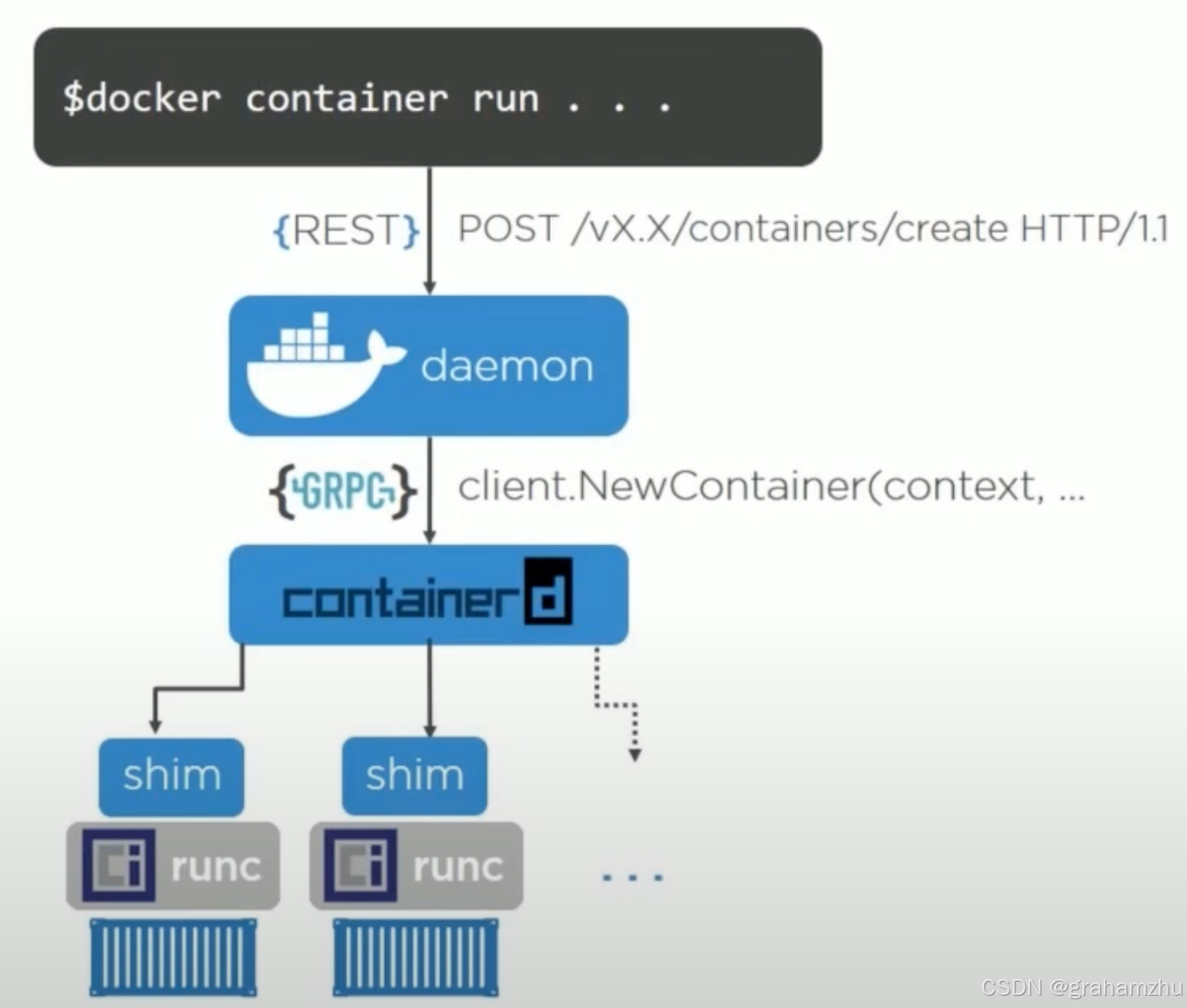

4.2.docker 引擎架构

在这里插入图片描述

早期的docker架构
- docker daemon是主进程，任何的容器进程都是docker daemon作为父进程 fork出来的子进程
- 此时如果docker daemon自身要升级，杀掉父进程，所有的子进程就都会有问题
改进后的docker架构
- 后来引入了一个containerd组件，并引入了一个 dockershim 的概念。containerd只是一个单纯的daemon，它在创建容器进程的时候，会同时创建一个dockershim进程，该进程作为容器进程的主进程。
- 这样容器进程与 containerd 解藕开了，升级containerd不会影响到dockershim，也就不会影响到具体的容器进程。而dockershim本身非常轻量级，基本不需要升级

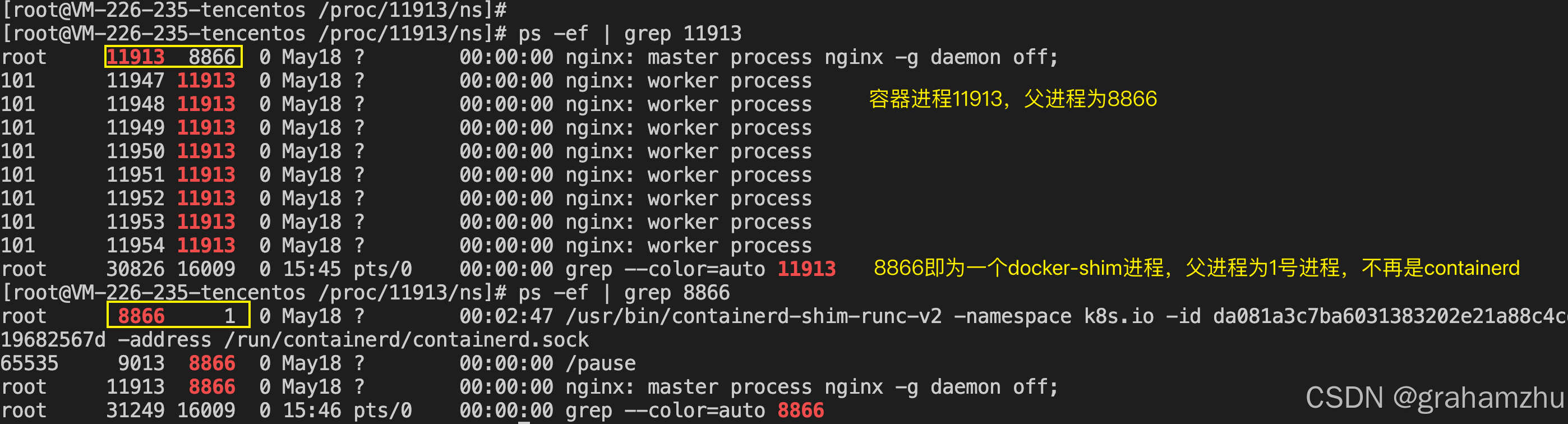

- 查看下容器的进程树结构，验证是否是这样的：
- 验证是否每个容器都有一个docker shim？
