UnLua源码分析（二）IUnLuaInterface

上一篇：UnLua源码分析（一）初始化流程

在UnLua中，我们可以通过Lua来编写或者覆盖蓝图的逻辑。要实现这一步的关键是，C++或者蓝图的类需要实现IUnLuaInterface接口。

使用

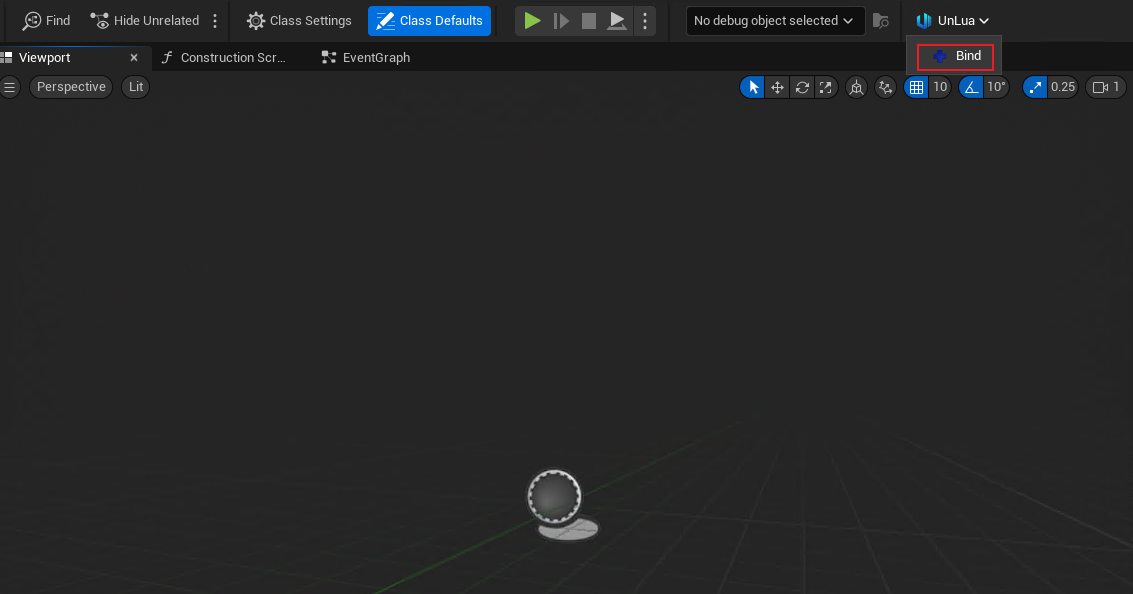

在任意的Actor蓝图中，点击UnLua工具栏的Bind选项，UnLua就会自动为蓝图实现IUnLuaInterface接口。

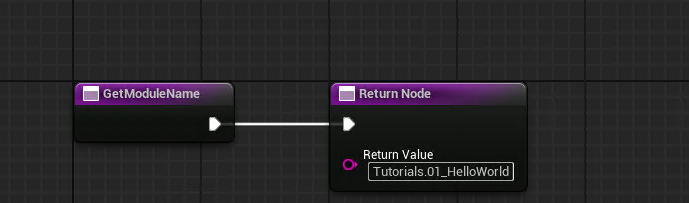

然后，在蓝图中实现接口的GetModuleName方法，这个方法就是获取蓝图对应Lua文件的路径。

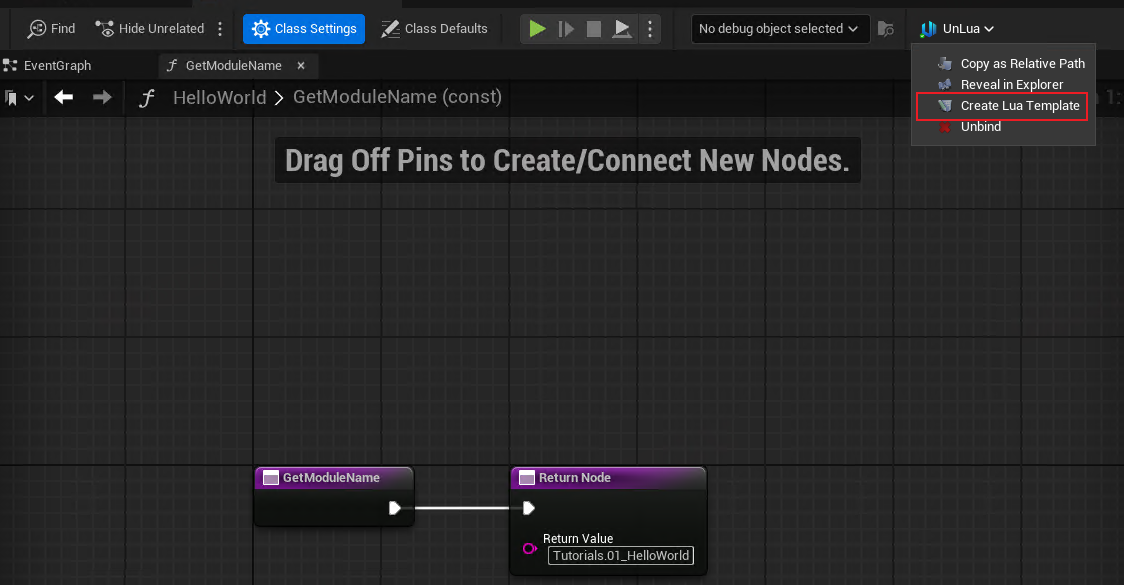

在UnLua工具栏中，点击Create Lua Template，就会在这个路径下自动生成一个Lua的模板文件，直接打开这个文件，就可以编写Lua逻辑了。

一个最简单的Lua文件可能长这样：

local M = UnLua.Class()-- 所有绑定到Lua的对象初始化时都会调用Initialize的实例方法
function M:Initialize()local msg = "Hello World!"print(msg)
endreturn M

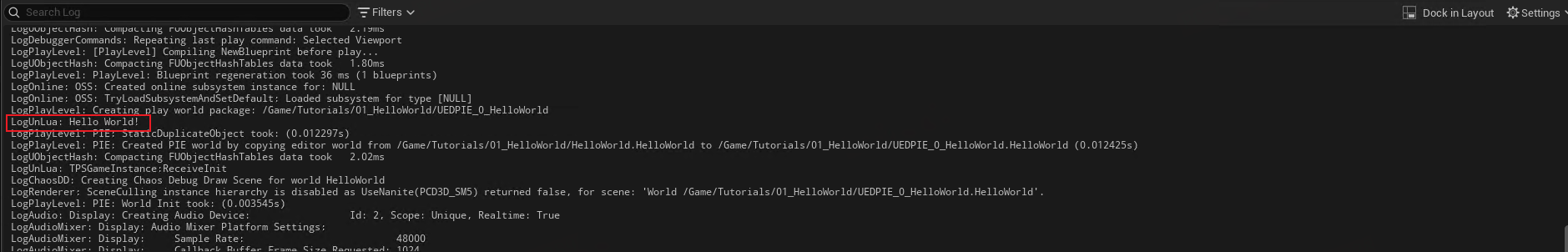

运行引擎，可以看到控制台输出了Hello World!，说明Lua逻辑已经成功绑定到蓝图中了。

下面我们来分析一下UnLua是如何实现这个功能的。

尝试绑定

上一节我们提到，UnLua的入口是在FUnLuaModule模块。这个模块它还继承自FUObjectArray::FUObjectCreateListener这一接口，实现了NotifyUObjectCreated方法：

virtual void NotifyUObjectCreated(const UObjectBase* ObjectBase, int32 Index) override
{if (!bIsActive)return;UObject* Object = (UObject*)ObjectBase;const auto Env = EnvLocator->Locate(Object);Env->TryBind(Object);
}

也就是说，在每次创建UObject的时候，UnLua都会尝试绑定这个对象。EnvLocator->Locate(Object)会返回一个FUnLuaEnv对象，这个对象负责管理Lua虚拟机。由于Lua层的Initialize方法会在对象创建时调用，所以可以猜测，UnLua会在TryBind方法中，尝试绑定Lua模块，并且执行Initialize方法。

bool FLuaEnv::TryBind(UObject* Object)
{const auto Class = Object->IsA<UClass>() ? static_cast<UClass*>(Object) : Object->GetClass();static UClass* InterfaceClass = UUnLuaInterface::StaticClass();const bool bImplUnluaInterface = Class->ImplementsInterface(InterfaceClass);if (!bImplUnluaInterface){// dynamic bindingif (!GLuaDynamicBinding.IsValid(Class))return false;return GetManager()->Bind(Object, *GLuaDynamicBinding.ModuleName, GLuaDynamicBinding.InitializerTableRef);}const auto ModuleName = ModuleLocator->Locate(Object);if (ModuleName.IsEmpty())return false;return GetManager()->Bind(Object, *ModuleName, GLuaDynamicBinding.InitializerTableRef);
}

TryBind方法中首先判断了这个对象是否实现了IUnLuaInterface接口，如果没有实现，就会使用动态绑定的方式进行绑定。所谓动态绑定，这是UnLua的一个特性，它允许将Lua模块绑定到运行时Spawn出来的Actor和Object，这一块我们后续再讨论。否则，就会通过ModuleLocator->Locate(Object)获取到Lua模块的名称，然后调用GetManager()->Bind方法进行绑定。那么相应地，这种方式就被称作为静态绑定。

上文中提到，IUnLuaInterface接口的GetModuleName方法会返回Lua模块的路径，那么显然就能猜测到，ModuleLocator->Locate(Object)的实现中一定会调用到此方法：

FString ULuaModuleLocator::Locate(const UObject* Object)
{const UObject* CDO;if (Object->HasAnyFlags(RF_ClassDefaultObject | RF_ArchetypeObject)){CDO = Object;}else{const auto Class = Cast<UClass>(Object);CDO = Class ? Class->GetDefaultObject() : Object->GetClass()->GetDefaultObject();}if (CDO->HasAnyFlags(RF_NeedInitialization)){// CDO还没有初始化完成return "";}if (!CDO->GetClass()->ImplementsInterface(UUnLuaInterface::StaticClass())){return "";}return IUnLuaInterface::Execute_GetModuleName(CDO);
}

函数实现比较简单，就是先获取到合法的CDO对象，如果CDO对象没有初始化完成，或者没有实现IUnLuaInterface接口，就返回空字符串。否则就调用GetModuleName来获取Lua模块的名称。

真正绑定

绕来绕去，最后还是UUnLuaManager::Bind函数负责最终的绑定逻辑，我们来看看这个函数的实现：

bool UUnLuaManager::Bind(UObject *Object, const TCHAR *InModuleName, int32 InitializerTableRef)
{check(Object);const auto Class = Object->IsA<UClass>() ? static_cast<UClass*>(Object) : Object->GetClass();lua_State *L = Env->GetMainState();if (!Env->GetClassRegistry()->Register(Class))return false;// try bind lua if not bind or use a copyed tableUnLua::FLuaRetValues RetValues = UnLua::Call(L, "require", TCHAR_TO_UTF8(InModuleName));FString Error;if (!RetValues.IsValid() || RetValues.Num() == 0){Error = "invalid return value of require()";}else if (RetValues[0].GetType() != LUA_TTABLE){Error = FString("table needed but got ");if(RetValues[0].GetType() == LUA_TSTRING)Error += UTF8_TO_TCHAR(RetValues[0].Value<const char*>());elseError += UTF8_TO_TCHAR(lua_typename(L, RetValues[0].GetType()));}else{BindClass(Class, InModuleName, Error);}if (!Error.IsEmpty()){UE_LOG(LogUnLua, Warning, TEXT("Failed to attach %s module for object %s,%p!\n%s"), InModuleName, *Object->GetName(), Object, *Error);return false;}// create a Lua instance for this UObjectEnv->GetObjectRegistry()->Bind(Class);Env->GetObjectRegistry()->Bind(Object);// try call user first user function handlerint32 FunctionRef = PushFunction(L, Object, "Initialize");                  // push hard coded Lua function 'Initialize'if (FunctionRef != LUA_NOREF){if (InitializerTableRef != LUA_NOREF){lua_rawgeti(L, LUA_REGISTRYINDEX, InitializerTableRef);             // push a initializer table if necessary}else{lua_pushnil(L);}bool bResult = ::CallFunction(L, 2, 0);                                 // call 'Initialize'if (!bResult){UE_LOG(LogUnLua, Warning, TEXT("Failed to call 'Initialize' function!"));}luaL_unref(L, LUA_REGISTRYINDEX, FunctionRef);}return true;
}

这个函数稍微复杂一些，大致可以分为以下几个步骤：

• 注册C++类的信息到Lua层
• 调用require函数加载Lua模块
• 将Lua模块绑定到C++
• 创建Lua instance，把上述所有信息绑定到instance
• 调用Lua模块的Initialize方法，如果存在的话

注册C++类

这一步骤的关键在FClassRegistry::Register函数，这个函数会将C++类的信息注册到Lua的元表中，以便后续可以通过Lua来访问这个类的属性和方法。

FClassDesc* FClassRegistry::Register(const char* MetatableName)
{const auto L = Env->GetMainState();if (!PushMetatable(L, MetatableName))return nullptr;// TODO: refactorlua_pop(L, 1);FName Key = FName(UTF8_TO_TCHAR(MetatableName));return Name2Classes.FindChecked(Key);
}FClassDesc* FClassRegistry::Register(const UStruct* Class)
{const auto MetatableName = LowLevel::GetMetatableName(Class);return Register(TCHAR_TO_UTF8(*MetatableName));
}

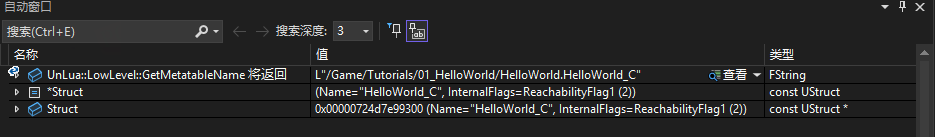

如果使用的是蓝图类，LowLevel::GetMetatableName返回的是蓝图资源的完整路径。

加载Lua模块

接下来我们自定义的Lua模块将会被加载。Lua模块里目前只有一个Initialize函数，不过可以发现，Lua模板里有一句UnLua.Class()，这个函数又是在哪里定义的呢？
让我们回到FLuaEnv的构造函数，其中有一句

UnLuaLib::Open(L);

来看下UnLuaLib::Open函数的实现，这里也只截取我们当前关心的部分：

static void LegacySupport(lua_State* L)
{static const char* Chunk = R"(local rawget = _G.rawgetlocal rawset = _G.rawsetlocal rawequal = _G.rawequallocal type = _G.typelocal getmetatable = _G.getmetatablelocal require = _G.requirelocal GetUProperty = GetUPropertylocal SetUProperty = SetUPropertylocal NotExist = {}local function Index(t, k)local mt = getmetatable(t)local super = mtwhile super dolocal v = rawget(super, k)if v ~= nil and not rawequal(v, NotExist) thenrawset(t, k, v)return vendsuper = rawget(super, "Super")endlocal p = mt[k]if p ~= nil thenif type(p) == "userdata" thenreturn GetUProperty(t, p)elseif type(p) == "function" thenrawset(t, k, p)elseif rawequal(p, NotExist) thenreturn nilendelserawset(mt, k, NotExist)endreturn pendlocal function NewIndex(t, k, v)local mt = getmetatable(t)local p = mt[k]if type(p) == "userdata" thenreturn SetUProperty(t, p, v)endrawset(t, k, v)endlocal function Class(super_name)local super_class = nilif super_name ~= nil thensuper_class = require(super_name)endlocal new_class = {}new_class.__index = Indexnew_class.__newindex = NewIndexnew_class.Super = super_classreturn new_classend_G.Class = Class)";luaL_loadstring(L, Chunk);lua_newtable(L);lua_getglobal(L, LUA_GNAME);lua_setfield(L, -2, LUA_GNAME);luaL_setfuncs(L, UnLua_LegacyFunctions, 0);lua_setupvalue(L, -2, 1);lua_pcall(L, 0, LUA_MULTRET, 0);lua_getglobal(L, "Class");lua_setfield(L, -2, "Class");
}static int LuaOpen(lua_State* L)
{lua_newtable(L);luaL_setfuncs(L, UnLua_Functions, 0);lua_pushstring(L, "Content/Script/?.lua;Plugins/UnLua/Content/Script/?.lua");lua_setfield(L, -2, PACKAGE_PATH_KEY);return 1;
}int Open(lua_State* L)
{luaL_requiref(L, "UnLua", LuaOpen, 1);LegacySupport(L);lua_pop(L, 1);return 1;
}

Open函数注册了UnLua的全局模块，而LegacySupport函数中定义了一个Class函数，这个函数就是我们在Lua模板中使用的UnLua.Class()。这里就是Lua的元表机制的应用，通过Class函数，我们可以创建一个新的类，并且可以继承自其他类。

将Lua模块绑定到C++

有了Lua模块之后，我们就可以将Lua模块绑定到C++类上了。BindClass函数的实现如下：

bool UUnLuaManager::BindClass(UClass* Class, const FString& InModuleName, FString& Error)
{const auto  L = Env->GetMainState();const auto Top = lua_gettop(L);if (!Class->IsChildOf<UBlueprintFunctionLibrary>()){// 一个LuaModule可能会被绑定到一个UClass和它的子类，复制一个出来作为它们的实例的元表lua_newtable(L);lua_pushnil(L);while (lua_next(L, -3) != 0){lua_pushvalue(L, -2);lua_insert(L, -2);lua_settable(L, -4);}}lua_pushvalue(L, -1);const auto Ref = luaL_ref(L, LUA_REGISTRYINDEX);lua_settop(L, Top);auto& BindInfo = Classes.Add(Class);BindInfo.Class = Class;BindInfo.ModuleName = InModuleName;BindInfo.TableRef = Ref;return true;
}

可以看到，加载的Lua模块table并不是直接拿来使用，而是复制了一份出来作为实例的类元表。这样做的好处是，Lua模块可以被多个C++类共享，而每个C++类都可以有自己的状态。被复制出来的table随后会记录到Lua的registry表中，C++层也会将这个table的ref存储在Classes中。

创建Lua instance

如果我们在Initialize方法中打印self的type，会发现它是一个table。这个table就是Lua instance。UnLua的设计是不直接把C++对象以userdata的形式push到Lua层，而是用table做了一层封装。我们来看下负责创建Lua instance的代码：

int FObjectRegistry::Bind(UObject* Object)
{const auto L = Env->GetMainState();int OldTop = lua_gettop(L);lua_getfield(L, LUA_REGISTRYINDEX, REGISTRY_KEY);lua_pushlightuserdata(L, Object);lua_newtable(L); // create a Lua table ('INSTANCE')PushObjectCore(L, Object); // push UObject ('RAW_UOBJECT')lua_pushstring(L, "Object");lua_pushvalue(L, -2);lua_rawset(L, -4); // INSTANCE.Object = RAW_UOBJECT// in some case may occur module or object metatable can // not be found problemconst auto Class = Object->IsA<UClass>() ? static_cast<UClass*>(Object) : Object->GetClass();const auto ClassBoundRef = Env->GetManager()->GetBoundRef(Class);int32 TypeModule = lua_rawgeti(L, LUA_REGISTRYINDEX, ClassBoundRef); // push the required module/table ('REQUIRED_MODULE') to the top of the stackint32 TypeMetatable = lua_getmetatable(L, -2); // get the metatable ('METATABLE_UOBJECT') of 'RAW_UOBJECT' if (TypeModule != LUA_TTABLE || TypeMetatable == LUA_TNIL){lua_pop(L, lua_gettop(L) - OldTop);return LUA_REFNIL;}lua_setmetatable(L, -2); // REQUIRED_MODULE.metatable = METATABLE_UOBJECTlua_setmetatable(L, -3); // INSTANCE.metatable = REQUIRED_MODULElua_pop(L, 1);lua_pushvalue(L, -1);const auto Ret = luaL_ref(L, LUA_REGISTRYINDEX);ObjectRefs.Add(Object, Ret);lua_rawset(L, -3);lua_pop(L, 1);return Ret;
}

这段代码很长，但核心就做了两件事情。第一件事情就是创建了一个table作为Lua instance，然后把前面几个步骤中创建的对象都关联了起来。

如图所示，Lua class table就是通过require加载进来的Lua模块的复制表，UObject metatable就是在注册C++类过程中生成的元表，它既是表示原始UObject的userdata元表，也是Lua class table的元表。这意味着，
Lua instance table中字段的查找顺序，是先从Lua模块找起，找不到再去C++层找，这样倒是也挺合理。

第二件事就是存储了，Lua层会把instance table存到registry表中，并把UObject和instance table的关系，存到一个UnLua_ObjectMap的表中。这个表的key是light userdata，也就是UObject指针，value则是registry表返回的ref。同样，C++层也类似，ObjectRefs保存的也是同样的key和value。

调用Initialize

这一步就比较简单了，根据前面的分析，我们很容易就能猜测到，UnLua会在Lua层递归查找Initialize方法，这里的PushFunction函数会将Lua函数和Lua instance table压入栈顶，然后通过CallFunction函数来真正执行这个函数。

/*** Push a Lua function (by a function name) and push a UObject instance as its first parameter*/
int32 PushFunction(lua_State *L, UObjectBaseUtility *Object, const char *FunctionName)
{int32 N = lua_gettop(L);lua_pushcfunction(L, UnLua::ReportLuaCallError);const auto& Env = UnLua::FLuaEnv::FindEnv(L);const auto Ref = Env->GetObjectRegistry()->GetBoundRef((UObject*)Object);if (Ref != LUA_NOREF){lua_rawgeti(L, LUA_REGISTRYINDEX, Ref);int32 Type = lua_type(L, -1);if (Type == LUA_TTABLE /*|| Type == LUA_TUSERDATA*/){if (lua_getmetatable(L, -1) == 1){do{lua_pushstring(L, FunctionName);lua_rawget(L, -2);if (lua_isfunction(L, -1)){lua_pushvalue(L, -3);lua_remove(L, -3);lua_remove(L, -3);lua_pushvalue(L, -2);return luaL_ref(L, LUA_REGISTRYINDEX);}else{lua_pop(L, 1);lua_pushstring(L, "Super");lua_rawget(L, -2);lua_remove(L, -2);}} while (lua_istable(L, -1));}}}if (int32 NumToPop = lua_gettop(L) - N){lua_pop(L, NumToPop);}return LUA_NOREF;
}

总结

UnLua会通过IUnLuaInterface接口来获取蓝图对应的Lua模块路径，并在创建UObject时尝试绑定Lua模块，然后自动尝试执行Lua层的Initialize方法。这一套流程也被称之为静态绑定，有关静态绑定的各种细节，我们将在后续继续分析。
