PT8P2104触控型8Bit MCU

1. 产品概述
● PT8P2104是一款RISC内核，触摸IO型8位MCU，其内置1K*14bit OTP ROM、72*8bit SRAM、TOUCH、TIMER、PWM、LVD等功能。主要应用于小夜灯，台灯等消费类电子产品。

2. 主要特性

● 工作电压
- 8MHz@2.4-5.5V
- 4MHz@1.8-5.5V

● CPU
- RISC内核，支持64条指令，除分支指令为两周期指令以外其余为单周期指令
- 支持5级硬件堆栈
- 指令周期可配置
- 复位向量位于 000H
- 支持直接与间接数据寻址方式
- 程序存储器OTP ROM：1K*14bit，代码量不超过0.5K，可烧录2次
- 数据存储器SRAM：72*8bit

● 中断
- 6个中断源：TIMER0、TIMER1、TIMER2、LVD、INT0、KEY
- 中断向量入口地址为008H

● I/O口
- 6个双向I/O端口，带SMIT输入，内置上拉电阻及下拉电阻
- 所有端口均支持键盘中断功能
- I/O驱动拉电流可选正常驱动或限流驱动
- I/O输入电压门限2档可选
- 0.7*VDD/0.3*VDD
- 0.45*VDD/0.2*VDD

● TOUCH
- 4路触摸通道输入，采用CSR结构
- 内置 2.0V LDO
- 超低功耗，抗干扰能力强

● 定时器
- TIMERO
8位定时器，支持预分频
- TIMER1
8位自动装载型定时器
4路PWM输出
- TIMER2
16位自动装载型定时器，支持单次计时模式用于触摸检测（触摸库占用，不可单独应用）

● LVD
- 内建32档低电压检测（1.8~4.8V 0.1V步进 误差士3%）

● 保护系统及工作模式
- 4种系统复位方式
上电复位(POR)
低压复位(LVR)
看门狗(WDT)溢出复位
·软件复位(WRST)
- 支持3种工作模式
Normal模式：正常工作模式
STOP模式：低功耗模式，CPU停止工作，外设停止工作
唤醒方式：TIMERO中断、外部中断、KEY中断、WDT溢出
IDLE模式：CPU停止工作，其它外设可以工作
唤醒方式：所有中断、WDT溢出
- 内嵌LVR，复位阈值可选为: 关闭、1.8V、2.0V、2.2V、2.4V、2.7V、3.0V、3.6V（误差±3%）
- 内嵌WDT,支持预分频功能，4档WDT溢出时间可选：8ms、16ms、128ms、256ms

● 时钟系统
- 内部RC振荡器
频率：16MHz 精度：±2%
- 内部RC振荡器
频率：32KHz 精度：±5%

● 封装形式
- SOP8、SOT23-6

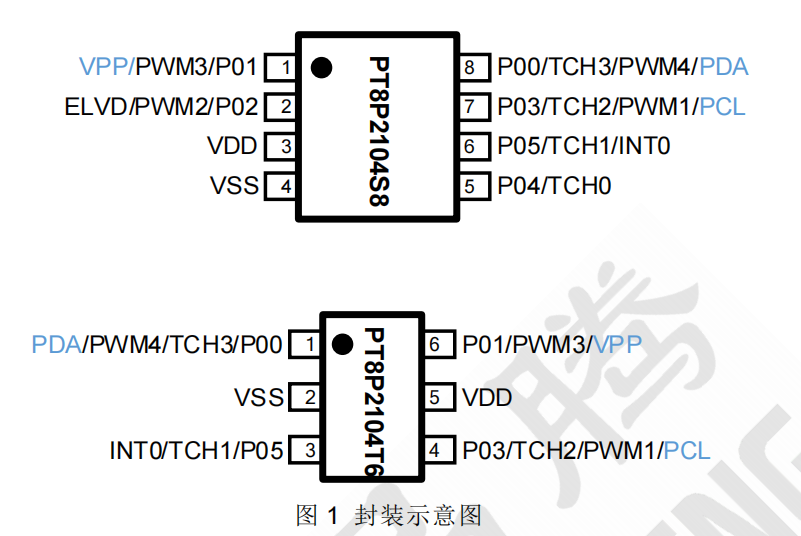

3. 管脚配置
