5：OpenCV—图像亮度、对比度变换

news 来源：原创 2025/5/20 6:38:46

1.更改图像和视频的亮度

更改亮度

更改图像的亮度是常用的点操作。在此操作中，图像中每个像素的值应增加/减少一个常数。要更改视频的亮度，应对视频中的每一帧执行相同的操作。

如果要增加图像的亮度，则必须为图像中的每个像素添加一些正常量值。

new_image （i， j） = image（i， j） + c

如果要降低图像的亮度，则必须从图像中的每个像素中减去一些正常量值。

new_image （i， j） = 图像（i， j） - c

例如，说，这是您的原始图像。假设图像的数据类型是CV_8U（即 - 图像中的像素是 8 位无符号的。因此，图像中每个像素的有效值范围应为 0 - 255。


原始图像

假设您想将原始图像的亮度提高 60。因此，您应该为原始图像中的每个像素添加 60。您必须通过在原始图像上加 60 来确保输出图像中的像素值不应超过允许的最大限制。如果超过最大限制，则必须分配最大值而不是正确的值。

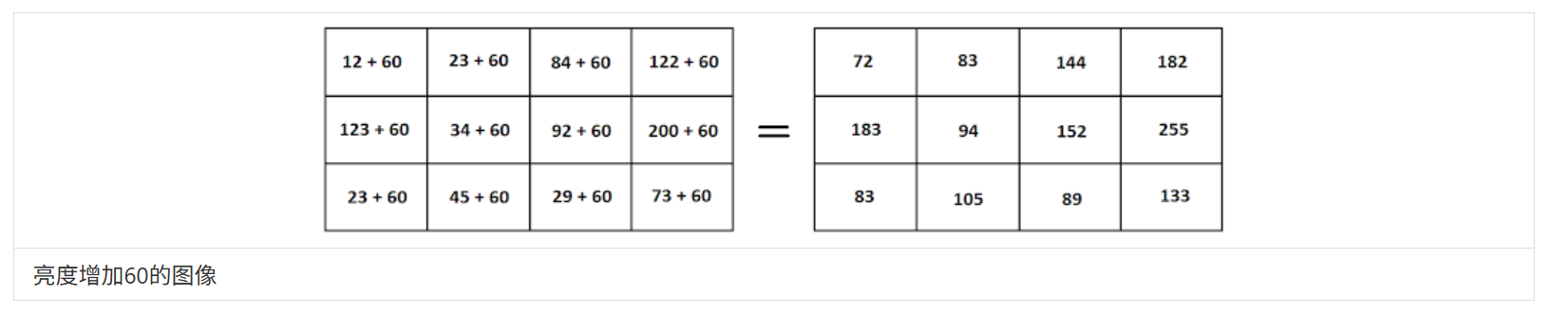

这是亮度增加60的输出图像。您可能已经注意到，（3， 1）位置的像素值为 255，尽管在 200 上加上 60 后，它应该是 260。这是因为此图像的最大允许像素值为 255。

假设您想将原始图像的亮度降低 20。因此，您应该从原始图像中的每个像素中减去 20。您必须确保从原始图像中减去 20 后，输出图像中的像素值不应低于允许的最小限制。如果它低于最小限制，则必须分配最小值而不是正确的值。

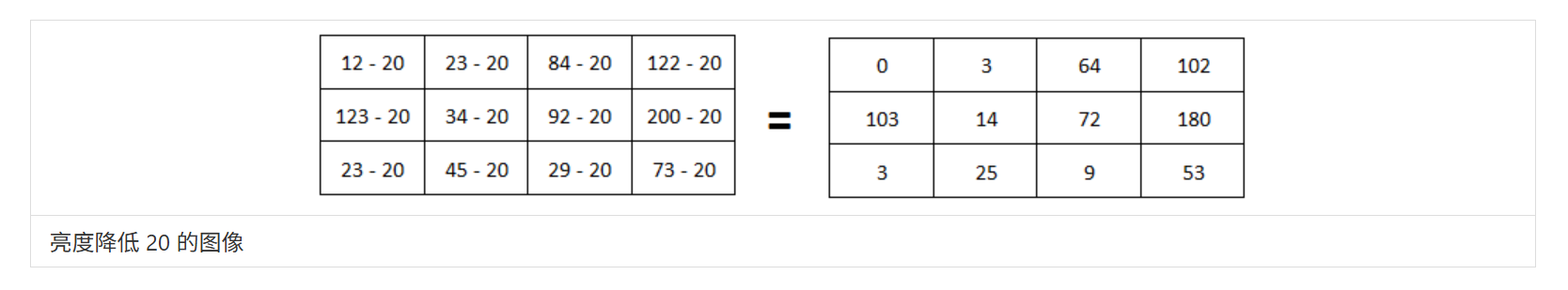

这是亮度降低20的输出图像。您可能已经注意到（0， 0）位置的像素值为 0，尽管从 8 中减去 20 后它应该是 -12。这是因为具有无符号数据类型的图像的最小允许像素值为 0。

使用 OpenCV 更改图像的亮度

需要在QT中配置包含路径及类库路径

1
2
INCLUDEPATH += D:\Application\opencvdev\opencv3.4.6\rebuild_for_qt\install\include
LIBS += D:\Application\opencvdev\opencv3.4.6\rebuild_for_qt\lib\libopencv_*.a

将上述代码片段复制并粘贴到 IDE 中并运行它。


#include <QCoreApplication>
#include <opencv2/opencv.hpp>using namespace std;
using namespace cv;int main(int argc, char *argv[])
{QCoreApplication a(argc, argv);// 读取图像String rootDir = "D:/Gerry/project/opencvproj/singleandslot/OpenCV-2/ImageAndVideoHandle/resources/lena.png";Mat image = imread(rootDir);// 对图片进行亮度增强Mat imageBright50;image.convertTo(imageBright50, -1, 1, 50);Mat imageBright100;image.convertTo(imageBright100, -1, 1, 100);// 对图像进行亮度减少Mat imageDark50;image.convertTo(imageDark50, -1, 1, -50);Mat imageDark100;image.convertTo(imageDark100, -1, 1, -100);// 定义窗口标题String OriginWind = "原图像";String Bright50Wind = "增亮50";String Bright100Wind = "增亮100";String Dark50Wind = "减少亮度50";String Dark100Wind = "减少亮度100";// 创建四个窗体namedWindow(OriginWind, WINDOW_NORMAL);namedWindow(Bright50Wind, WINDOW_NORMAL);namedWindow(Bright100Wind, WINDOW_NORMAL);namedWindow(Dark50Wind, WINDOW_NORMAL);namedWindow(Dark100Wind, WINDOW_NORMAL);// 分别在四个窗口中显示出来完成的图像imshow(OriginWind, image);imshow(Bright50Wind, imageBright50);imshow(Bright100Wind, imageBright100);imshow(Dark50Wind, imageDark50);imshow(Dark100Wind, imageDark100);waitKey(0);destroyAllWindows();return a.exec();
}

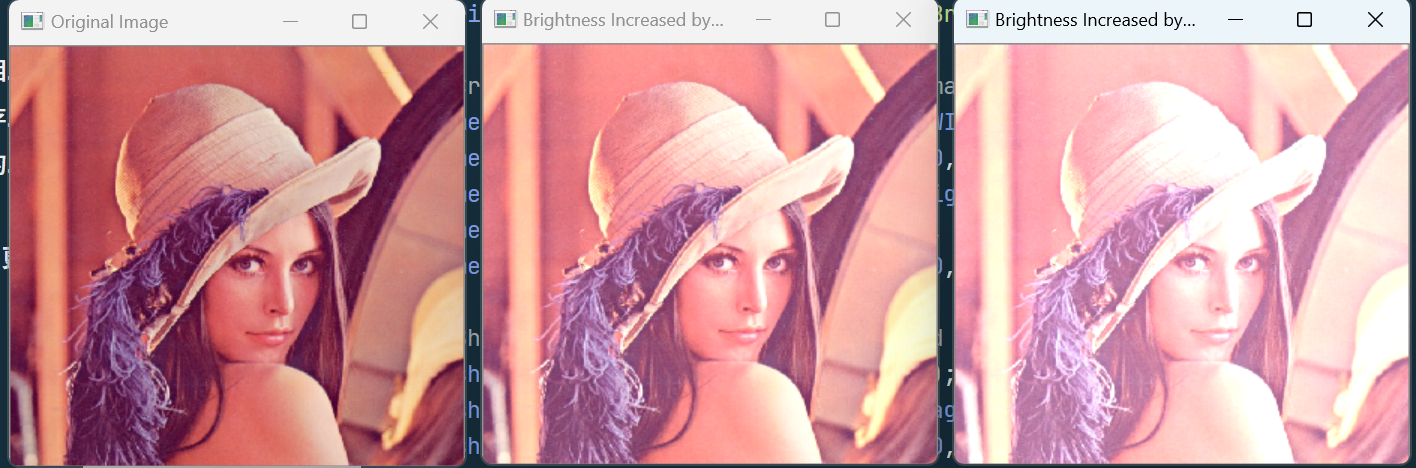

亮度增加

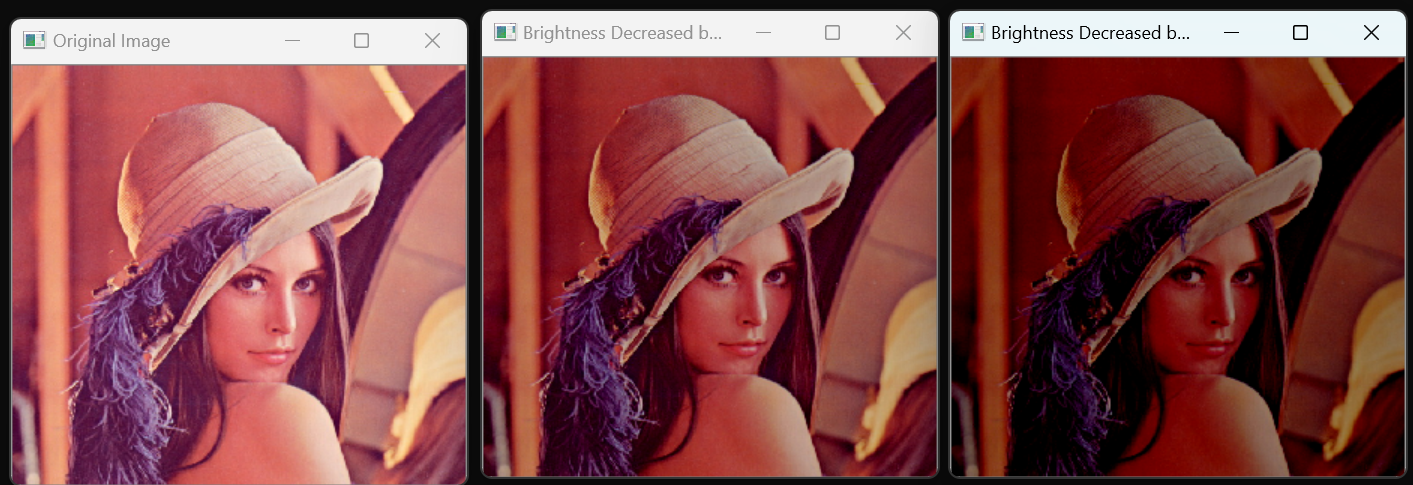

亮度降低

解释

让我们逐行浏览上面的示例。


// Read the image file
Mat image = imread("D:/My OpenCV Website/My Guitar.jpg");// Check for failure
if (image.empty())
{cout << "Could not open or find the image" << endl;cin.get(); //wait for any key pressreturn -1;
}

此代码段从指定文件加载图像。如果加载图像失败，程序将退出。

上面的代码段将像素值增加指定的量，并将其存储在给定的输出图像中。如果指定的值为正，则输出图像的亮度将增加。如果指定的值为负，则输出图像的亮度将降低。

Mat imageBrighnessHigh50;
image.convertTo(imageBrighnessHigh50, -1, 1, 50); //increase the brightness by 50Mat imageBrighnessHigh100;
image.convertTo(imageBrighnessHigh100, -1, 1, 100); //increase the brightness by 100Mat imageBrighnessLow50;
image.convertTo(imageBrighnessLow50, -1, 1, -50); //decrease the brightness by 50Mat imageBrighnessLow100;
image.convertTo(imageBrighnessLow100, -1, 1, -100); //decrease the brightness by 100

void Mat：：convertTo（ OutputArray m， int rtype， double alpha=1， double beta=0 ） const

此函数将每个像素值转换为目标数据类型，并按照以下公式更改值。

pixel_value_of_output_image（x， y） = pixel_value_of_input_image（x， y） * alpha + beta;

m - 输出图像。如果需要，将重新分配此数据结构。
rtype - 输出图像的类型。如果 rtype 为负值，则输出图像的类型将与输入图像的类型相同。
alpha - 在分配给输出图像之前，输入图像中的每个像素将乘以此数字。
beta - 此值将添加到输入图像中的每个像素并分配给输出图像。


//Defining window names for above images
String windowNameOriginalImage = "Original Image";
String windowNameBrightnessHigh50 = "Brightness Increased by 50";
String windowNameWithBrightnessHigh100 = "Brightness Increased by 100";
String windowNameBrightnessLow50 = "Brightness Decreased by 50";
String windowNameBrightnessLow100 = "Brightness Decreased by 100";//Create and open windows for above images
namedWindow(windowNameOriginalImage, WINDOW_NORMAL);
namedWindow(windowNameBrightnessHigh50, WINDOW_NORMAL);
namedWindow(windowNameWithBrightnessHigh100, WINDOW_NORMAL);
namedWindow(windowNameBrightnessLow50, WINDOW_NORMAL);
namedWindow(windowNameBrightnessLow100, WINDOW_NORMAL);//Show above images inside the created windows.
imshow(windowNameOriginalImage, image);
imshow(windowNameBrightnessHigh50, imageBrighnessHigh50);
imshow(windowNameWithBrightnessHigh100, imageBrighnessHigh100);
imshow(windowNameBrightnessLow50, imageBrighnessLow50);
imshow(windowNameBrightnessLow100, imageBrighnessLow100);

上面的代码片段将创建窗口并在其中显示图像。

上面的代码段将等待，直到按下任何键。按键后，所有创建的窗口将被销毁。

1
2
3
waitKey(0); // Wait for any key strokedestroyAllWindows(); //destroy all open windows

使用 OpenCV 更改视频的亮度


#include <QCoreApplication>
#include <opencv2/opencv.hpp>using namespace std;
using namespace cv;int main(int argc, char *argv[])
{QCoreApplication a(argc, argv);// 读取图像String VideoDir = "D:/Gerry/project/opencvproj/singleandslot/OpenCV-2/ImageAndVideoHandle/resources/点云应用.mp4";// 打开视频文件并进行数据读取VideoCapture cap(VideoDir);// 定义窗口标题String OriginWind = "原视频";String Bright50Wind = "增亮50";String Bright100Wind = "增亮100";String Dark50Wind = "减少亮度50";String Dark100Wind = "减少亮度100";// 创建四个窗体namedWindow(OriginWind, WINDOW_NORMAL);namedWindow(Bright50Wind, WINDOW_NORMAL);namedWindow(Bright100Wind, WINDOW_NORMAL);namedWindow(Dark50Wind, WINDOW_NORMAL);namedWindow(Dark100Wind, WINDOW_NORMAL);while(true){// 可以把视频中每一帧看成一张图像来进行处理Mat frame;// 通过视频捕获对象来获取每一帧cap.read(frame);// 对图片进行亮度增强Mat imageBright50;frame.convertTo(imageBright50, -1, 1, 50);Mat imageBright100;frame.convertTo(imageBright100, -1, 1, 100);// 对图像进行亮度减少Mat imageDark50;frame.convertTo(imageDark50, -1, 1, -50);Mat imageDark100;frame.convertTo(imageDark100, -1, 1, -100);// 分别在四个窗口中显示出来完成的图像imshow(OriginWind, frame);imshow(Bright50Wind, imageBright50);imshow(Bright100Wind, imageBright100);imshow(Dark50Wind, imageDark50);imshow(Dark100Wind, imageDark100);if (waitKey(10) == 27){cout << "ESC退出程序";break;}}destroyAllWindows();return a.exec();
}

2.更改图像和视频的对比度

更改图像的对比度也是一种常用的点操作。在此操作中，图像中每个像素的值应乘以不等于 1 的正常数。要更改视频的对比度，应对视频中的每个帧执行相同的操作。为了增加图像的对比度，图像中的每个像素都应乘以大于1的正常数。

new_image （i， j） = image（i， j） * c (c > 1)

为了降低图像的对比度，图像中的每个像素都应乘以小于该常数的正常数。

new_image （i， j） = image（i， j） * c (0 < c < 1)

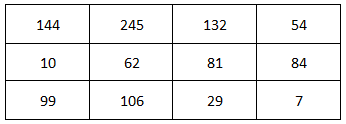

例如，说，这是您的原始图像。假设图像的数据类型为 CV_8U.（即 - 图像中的像素是 8 位无符号的。请参阅 OpenCV C++ API 了解更多信息。因此，图像中每个像素的有效值范围应为 0 - 255。


原始图像

假设您想将原始图像的对比度提高 2 倍。因此，您应该将原始图像中的每个像素乘以 2。必须确保输出图像中的像素值在乘法后不应超过允许的最大限制。如果超过最大限制，则必须分配最大值而不是正确的值。

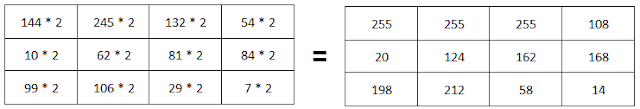

这是对比度增加 2 倍的图像。您可能已经注意到（0， 0）位置的像素值为 255，尽管将 288 乘以 144 后它应该是 2。这是因为此图像的最大允许像素值为 255。


对比度增加 2 倍的图像

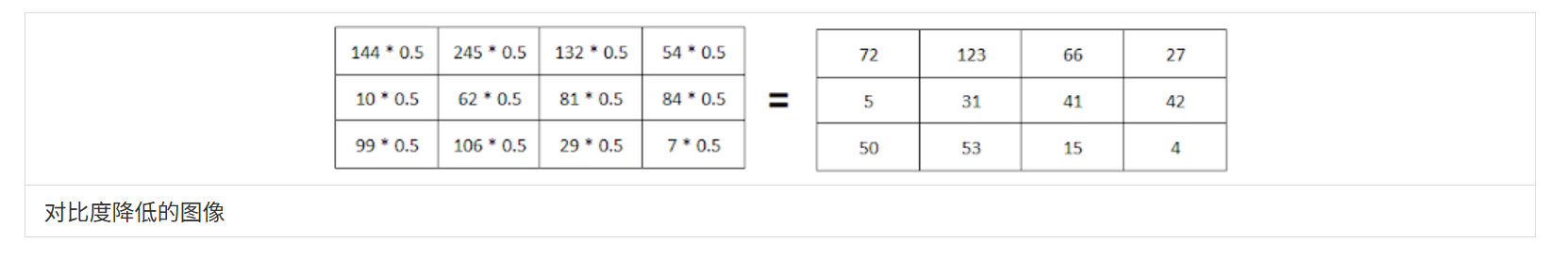

比如说，你想将原始图像的对比度减半。因此，您应该将原始图像中的每个像素乘以 0.5。这是对比度降低的图像。

使用 OpenCV 更改图像的对比度


#include <QCoreApplication>
#include <opencv2/opencv.hpp>using namespace std;
using namespace cv;int main(int argc, char *argv[])
{QCoreApplication a(argc, argv);// 从文件读取到对象中String rootDir = "D:/Gerry/project/opencvproj/singleandslot/OpenCV-2/ImageAndVideoHandle/resources/lena.png";Mat image = imread(rootDir);// 增加图像对比度Mat constrast2;image.convertTo(constrast2, -1, 2, 0);Mat constrast4;image.convertTo(constrast4, -1, 4, 0);// 减少图形对比度Mat constrastLow_0_5;image.convertTo(constrastLow_0_5, -1, 0.5, 0);Mat constrastLow_0_2_5;image.convertTo(constrastLow_0_2_5, -1, 0.25, 0);// 定义窗口标题String OriginWind = "原图像";String Bright50Wind = "增加2倍";String Bright100Wind = "增加4倍";String Dark50Wind = "减少0.5倍";String Dark100Wind = "减少0.25倍";// 创建四个窗体namedWindow(OriginWind, WINDOW_NORMAL);namedWindow(Bright50Wind, WINDOW_NORMAL);namedWindow(Bright100Wind, WINDOW_NORMAL);namedWindow(Dark50Wind, WINDOW_NORMAL);namedWindow(Dark100Wind, WINDOW_NORMAL);// 分别在四个窗口中显示出来完成的图像imshow(OriginWind, image);imshow(Bright50Wind, constrast2);imshow(Bright100Wind, constrast4);imshow(Dark50Wind, constrastLow_0_5);imshow(Dark100Wind, constrastLow_0_2_5);waitKey(0);destroyAllWindows();return a.exec();
}

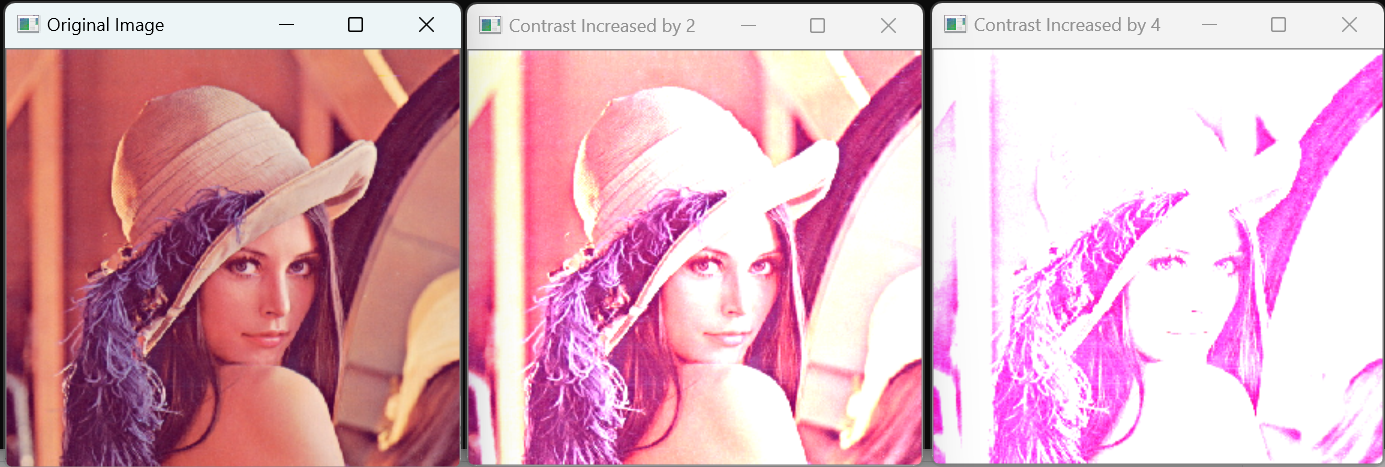

对比度增加


对比度降低

代码解释


// Read the image file
Mat image = imread("D:/My OpenCV Website/Christmas.jpg");// Check for failure
if (image.empty())
{cout << "Could not open or find the image" << endl;cin.get(); //wait for any key pressreturn -1;
}

此代码段从指定文件加载图像。如果加载图像失败，程序将退出。

上面的代码段将像素值乘以指定的量，并将其存储在给定的输出图像中。如果指定的值大于 1，则输出图像的对比度将增加。如果指定的值小于 1，则输出图像的对比度将降低。


Mat imageContrastHigh2;
image.convertTo(imageContrastHigh2, -1, 2, 0); //increase the contrast by 2Mat imageContrastHigh4;
image.convertTo(imageContrastHigh4, -1, 4, 0); //increase the contrast by 4Mat imageContrastLow0_5;
image.convertTo(imageContrastLow0_5, -1, 0.5, 0); //decrease the contrast by 0.5Mat imageContrastLow0_25;
image.convertTo(imageContrastLow0_25, -1, 0.25, 0); //decrease the contrast by 0.25

void Mat：：convertTo（ OutputArray m， int rtype， double alpha=1， double beta=0 ） const

此函数将每个像素值转换为目标数据类型，并按照以下公式更改值。

pixel_value_of_output_image（x， y） = pixel_value_of_input_image（x， y） * alpha + beta;

m - 输出图像。如果需要，将重新分配此数据结构。
rtype - 输出图像的类型。如果 rtype 为负值，则输出图像的类型将与输入图像的类型相同。
alpha - 在分配给输出图像之前，输入图像中的每个像素将乘以此数字。
beta - 此值将添加到输入图像中的每个像素并分配给输出图像。


//Defining window names for above images
String windowNameOriginalImage = "Original Image";
String windowNameContrastHigh2 = "Contrast Increased by 2";
String windowNameContrastHigh4 = "Contrast Increased by 4";
String windowNameContrastLow0_5 = "Contrast Decreased by 0.5";
String windowNameContrastLow0_25 = "Contrast Decreased by 0.25";//Create and open windows for above images
namedWindow(windowNameOriginalImage, WINDOW_NORMAL);
namedWindow(windowNameContrastHigh2, WINDOW_NORMAL);
namedWindow(windowNameContrastHigh4, WINDOW_NORMAL);
namedWindow(windowNameContrastLow0_5, WINDOW_NORMAL);
namedWindow(windowNameContrastLow0_25, WINDOW_NORMAL);//Show above images inside the created windows.
imshow(windowNameOriginalImage, image);
imshow(windowNameContrastHigh2, imageContrastHigh2);
imshow(windowNameContrastHigh4, imageContrastHigh4);
imshow(windowNameContrastLow0_5, imageContrastLow0_5);
imshow(windowNameContrastLow0_25, imageContrastLow0_25);

上面的代码片段将创建窗口并在其中显示图像。由于窗口是通过传递标志WINDOW_NORMAL创建的，因此可以自由调整窗口大小。

上面的代码段将等待，直到按下任何键。按键后，所有创建的窗口将被销毁。

1
2
waitKey(0); // Wait for any key stroke
destroyAllWindows(); //destroy all open windows

使用 OpenCV 更改视频的对比度


#include <QCoreApplication>
#include <opencv2/opencv.hpp>using namespace std;
using namespace cv;int main(int argc, char *argv[])
{QCoreApplication a(argc, argv);String VideoDir = "D:/Gerry/project/opencvproj/singleandslot/OpenCV-2/ImageAndVideoHandle/resources/点云应用.mp4";// 打开视频文件并进行数据读取VideoCapture cap(VideoDir);// 定义窗口标题String OriginWind = "原视频";String Bright50Wind = "增加2倍对比度";String Bright100Wind = "增加4倍对比度";String Dark50Wind = "减少0.5倍对比度";String Dark100Wind = "减少0.25倍对比度";// 创建四个窗体namedWindow(OriginWind, WINDOW_NORMAL);namedWindow(Bright50Wind, WINDOW_NORMAL);namedWindow(Bright100Wind, WINDOW_NORMAL);namedWindow(Dark50Wind, WINDOW_NORMAL);namedWindow(Dark100Wind, WINDOW_NORMAL);while(true){// 可以把视频中每一帧看成一张图像来进行处理Mat frame;// 通过视频捕获对象来获取每一帧cap.read(frame);// 对图片进行对比度增强Mat imageConstrast2;frame.convertTo(imageConstrast2, -1, 2, 0);Mat imageConstrast4;frame.convertTo(imageConstrast4, -1, 4, 0);// 对图像进行对比度减少Mat imageDark0_5;frame.convertTo(imageDark0_5, -1, 0.5, 0);Mat imageDark0_2_5;frame.convertTo(imageDark0_2_5, -1, 0.25, 0);// 分别在四个窗口中显示出来完成的图像imshow(OriginWind, frame);imshow(Bright50Wind, imageConstrast2);imshow(Bright100Wind, imageConstrast4);imshow(Dark50Wind, imageDark0_5);imshow(Dark100Wind, imageDark0_2_5);if (waitKey(10) == 27){cout << "ESC退出程序";break;}}destroyAllWindows();return a.exec();
}
