Spring Cloud Seata 深度解析：原理与架构设计

news 来源：原创 2025/5/20 5:30:36

文章目录

  • 前言：为什么我们需要理解分布式事务？
  • 一、Seata 核心架构深度拆解
    • 1.1 分布式事务核心模型
    • 1.2 Seata undo_log 存储结构与版本控制
      • 存储结构
      • 版本控制核心算法
    • 1.3 Seata 事务模型深度对比与实现原理
      • AT 模式（Auto Transaction）
      • TCC 模式（Try-Confirm-Cancel）
      • Saga 模式
      • XA 模式
      • 模式对比和选型建议
  • 二、Seata 全局锁机制与隔离性
    • 2.1 全局锁的核心设计思想
    • 2.2 全局锁的实现机制
    • 2.3 隔离性实现深度剖析
  • 三、混合事务方案设计
  • 总结

前言：为什么我们需要理解分布式事务？

在微服务架构席卷行业的今天，一个看似简单的电商下单操作，背后可能涉及订单服务、库存服务、支付服务等多个系统的协同。当这些服务分散在不同数据库甚至不同数据中心时，如何保证"扣减库存-生成订单-账户扣款"这一系列操作的原子性？这类问题的答案，正是分布式事务领域持续探索的核心命题。

传统解决方案面临三大困境：
❌ 二阶段提交协议（2PC） 的阻塞性问题导致吞吐量骤降
❌ TCC 模式 的代码侵入性使业务逻辑复杂度指数级上升
❌ 最终一致性方案 的业务补偿机制开发维护成本高昂
Spring Cloud Seata 的革新之处在于：
✅ AT 模式 通过 SQL 解析 + 自动补偿实现近乎零侵入的事务控制
✅ 全局锁优化 在保证隔离性的同时避免长期锁竞争
✅ 多模式混用 支持根据业务特征选择最佳事务策略
本博客将带您穿透 API 表象，直击内核设计：

  1. 拆解 Seata 事务上下文传播机制，还原 XID 的分布式链路穿透原理
  2. 深度剖析 undo_log 的二进制存储结构，揭秘数据快照的版本控制算法
  3. 通过真实电商案例，演示如何设计 TCC 模式与 AT 模式的混合事务方案

一、Seata 核心架构深度拆解

1.1 分布式事务核心模型

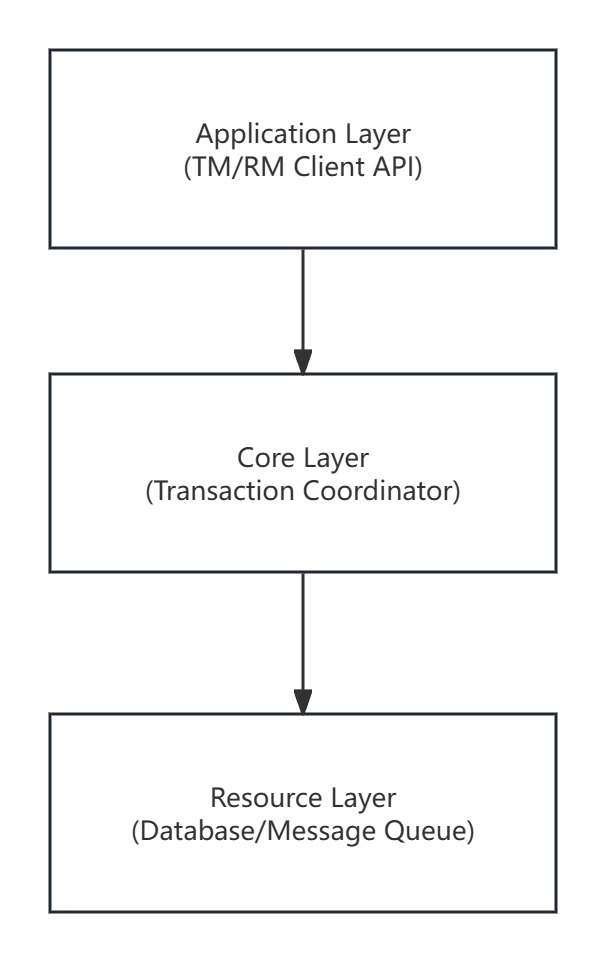

Seata 基于 XA 模型演进，通过分层架构实现事务控制，其核心模块关系如下：
在这里插入图片描述
Seata 的核心架构由 TC（事务协调者）、TM（事务管理器） 和 RM（资源管理器） 组成，三者协同实现分布式事务的一致性：

  • TC：独立部署的服务，负责全局事务的协调，维护事务状态并驱动提交或回滚。
  • TM：定义全局事务边界（如通过 @GlobalTransactional 注解），发起全局事务的开启、提交或回滚。
  • RM：管理分支事务，执行本地事务并向 TC 注册状态，最终根据 TC 指令提交或回滚。
  1. 应用层（Application Layer）
    • TM（Transaction Manager）：
      • 全局事务边界定义（@GlobalTransactional）
      • 事务生命周期管理（Begin/Commit/Rollback）
      • 关键实现类：DefaultTransactionManager
    • RM（Resource Manager）：
      • 分支事务注册/上报
      • 本地事务状态同步
      • 核心接口：ResourceManager
  2. 核心层（Core Layer）
    • TC（Transaction Coordinator）：
      • 全局事务会话管理（GlobalSession）
      • 分支事务调度（BranchSession）
      • 锁冲突检测（LockManager）
      • 核心类关系：
class GlobalSession {private List<BranchSession> branches;private TransactionState status;
}class BranchSession {private String xid;private String resourceId;private Lock lock;
}
  1. 资源层（Resource Layer）
    • 支持多种资源类型：
      • JDBC 数据库（AT 模式）
      • TCC 服务（TCC 模式）
      • MQ 消息队列（Saga 模式）

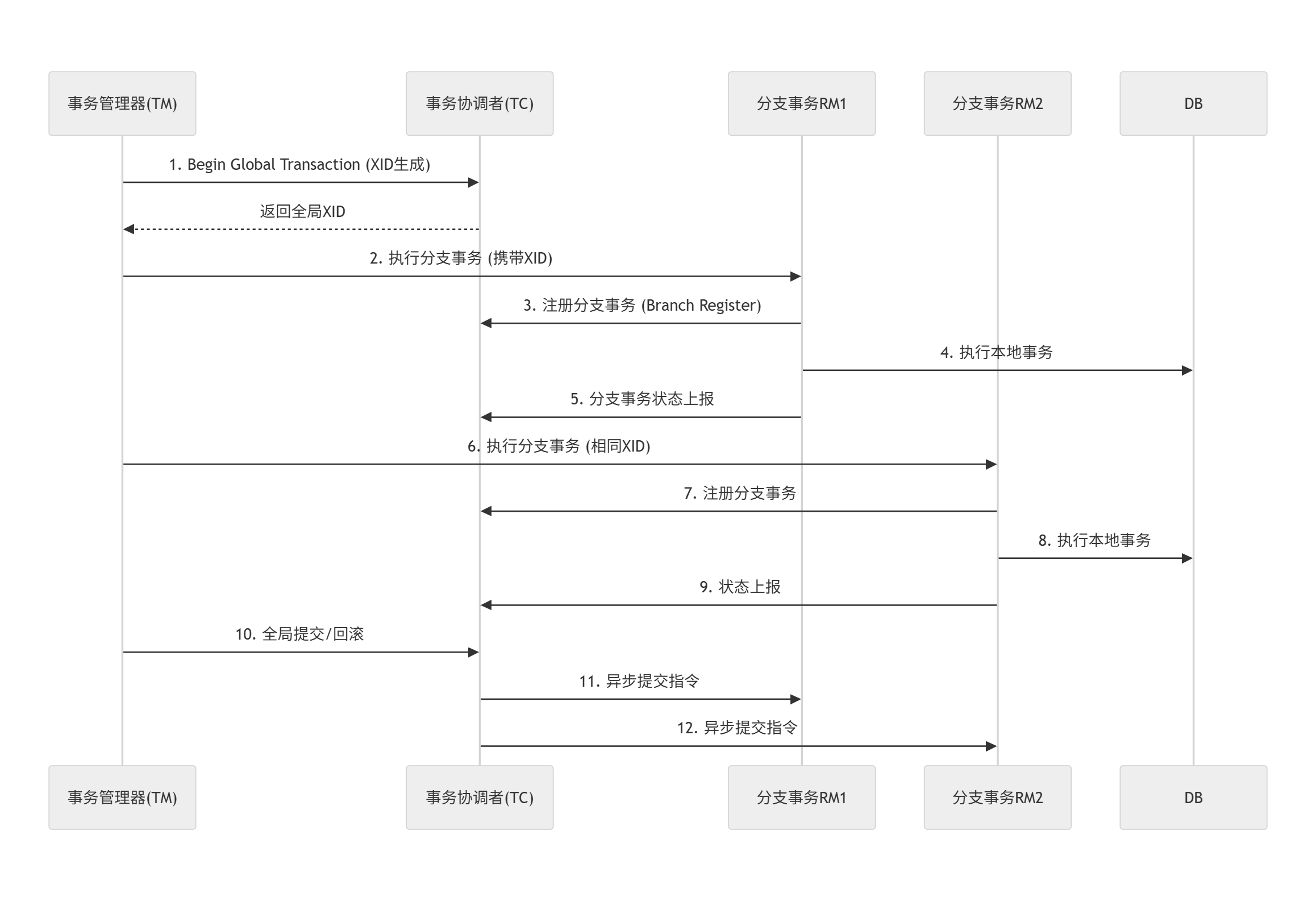

关键流程交互时序图（含 RPC 细节）：
关键流程交互时序图
XID 生成机制：

// 上下文存储结构
public class RootContext {private static ThreadLocal<String> XID = new ThreadLocal<>();// 关键传播载体private static Map<String, String> contextMap = new HashMap<>();
}// 核心算法：UUID(IP + PID + Timestamp) + Port + Sequence
public class UUIDGenerator {private static final AtomicLong SEQUENCE = new AtomicLong(0);private static final int SERVER_NODE_MAX = 0xFFFF;public static String generateXID(int port) {long current = System.currentTimeMillis();return UUID.randomUUID().toString() + ":" + port + ":" + SEQUENCE.incrementAndGet();}
}

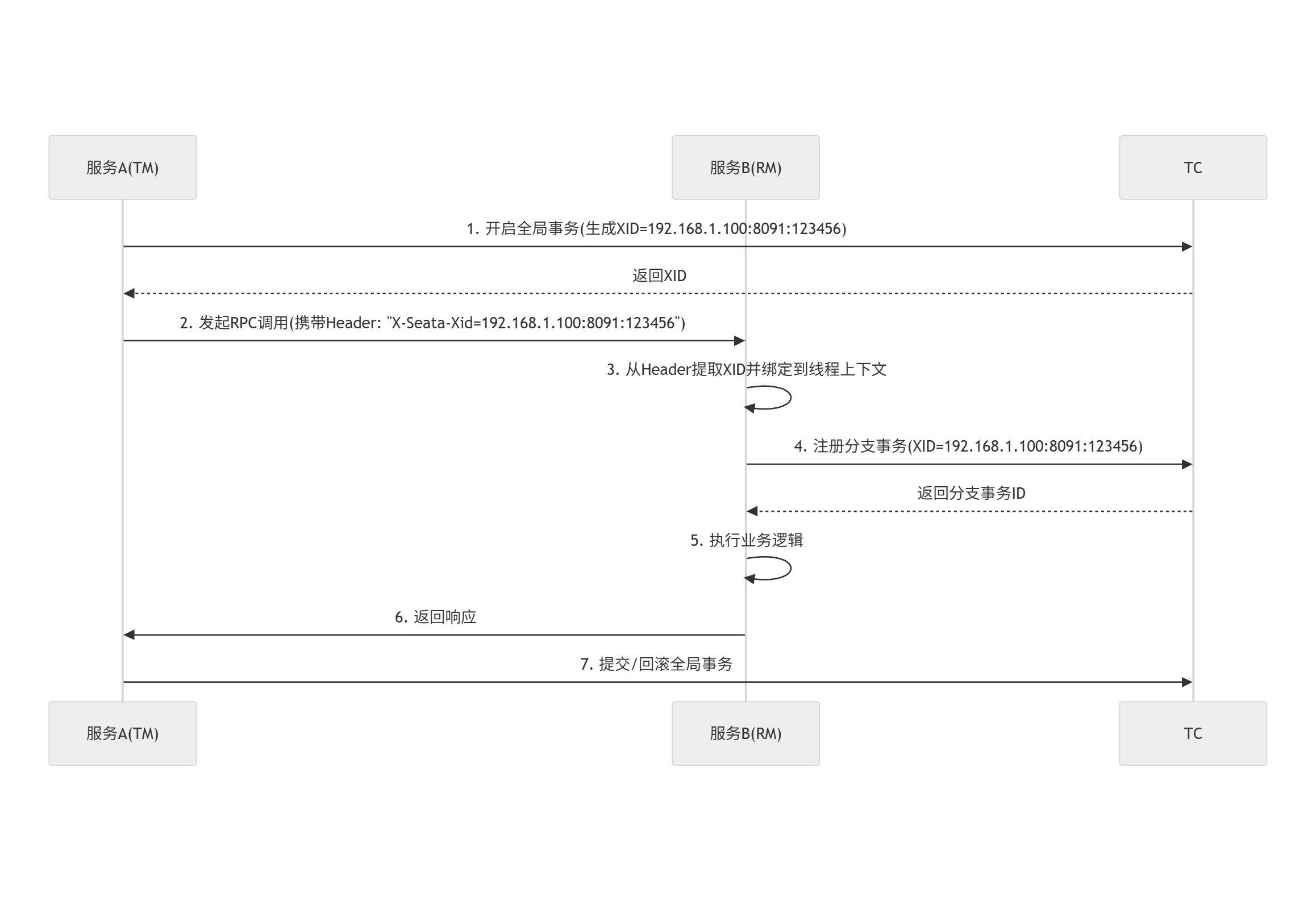

XID跨服务传播流程（以HTTP为例）：
XID跨服务传播流程
关键传播点实现：
Feign 拦截器示例：

public class SeataFeignInterceptor implements RequestInterceptor {@Overridepublic void apply(RequestTemplate template) {String xid = RootContext.getXID();if (StringUtils.isNotBlank(xid)) {template.header("X-Seata-Xid", xid);}}
}

[核心传播路径]
TM生成XID -> 拦截器注入 -> 网络传输 -> 服务端提取 -> 绑定线程上下文 -> TC注册分支

通过这种设计，Seata 实现了分布式事务上下文在复杂调用链路中的可靠穿透，为事务一致性提供了基础保障。

1.2 Seata undo_log 存储结构与版本控制

存储结构

undo_log 表核心设计：

CREATE TABLE `undo_log` (`id` bigint(20) NOT NULL AUTO_INCREMENT,`branch_id` bigint(20) NOT NULL COMMENT '分支事务ID',`xid` varchar(100) NOT NULL COMMENT '全局事务ID',`context` varchar(128) NOT NULL COMMENT '事务上下文',`rollback_info` longblob NOT NULL COMMENT '回滚日志(压缩后)',`log_status` int(11) NOT NULL COMMENT '状态(0:正常,1:已回滚)',`log_created` datetime NOT NULL COMMENT '创建时间',`log_modified` datetime NOT NULL COMMENT '修改时间',PRIMARY KEY (`id`),UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4

二进制存储格式详解：

public class RollbackInfo {byte version;          // 版本标识(当前固定为1)short compressorType;  // 压缩算法(0:NONE, 1:GZIP)byte[] beforeImage;    // 前置快照byte[] afterImage;     // 后置快照byte[] changeColumns;  // 变更列元数据
}

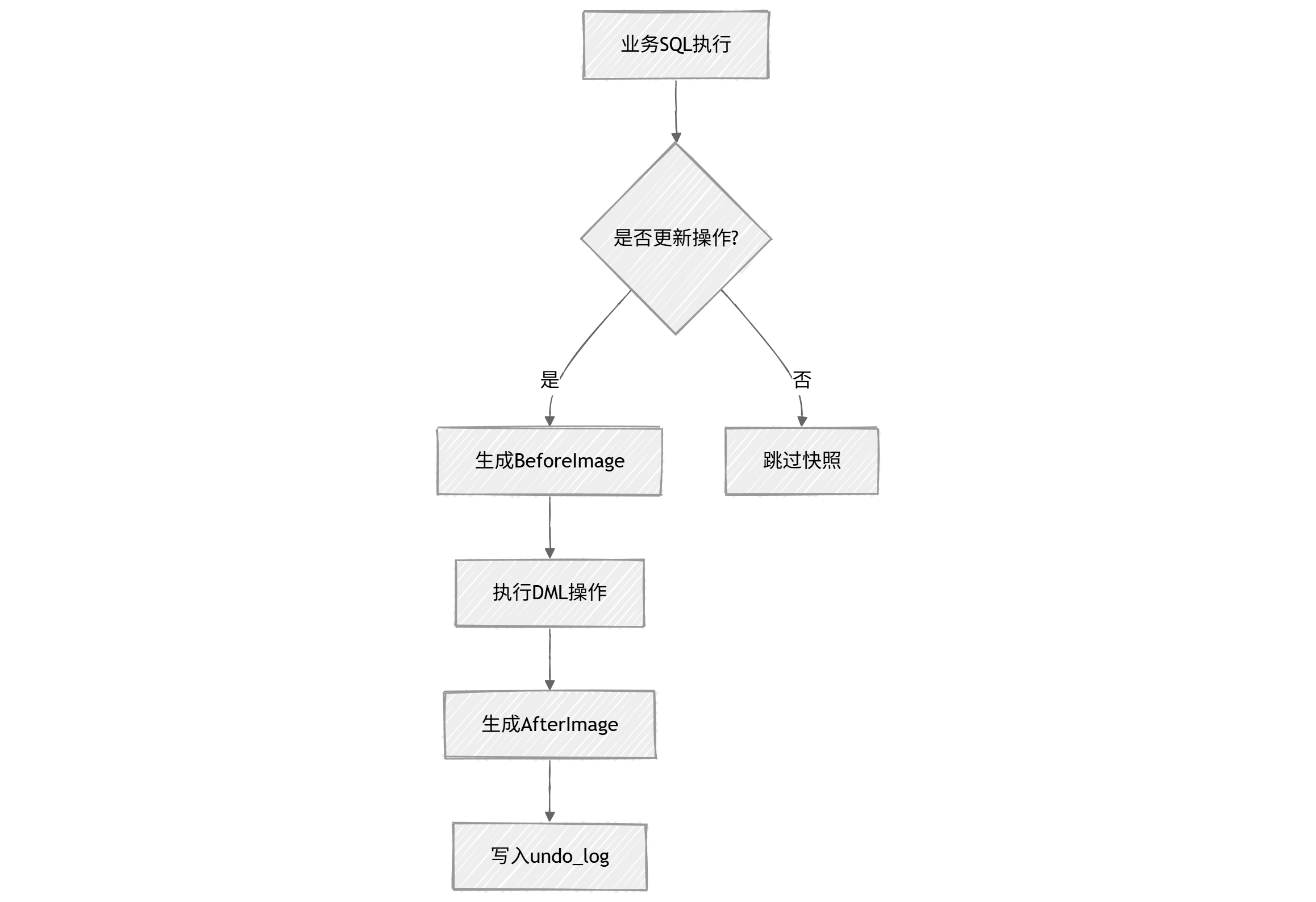

数据快照生成算法：

  1. 前置镜像(BeforeImage)捕获
public class BeforeImage {public static byte[] capture(Connection conn, String tableName, String pkName, Object pkValue) {// 生成SELECT SQL (带全局锁)String selectSQL = String.format("SELECT * FROM %s WHERE %s = ? FOR UPDATE", tableName, pkName);try (PreparedStatement ps = conn.prepareStatement(selectSQL)) {ps.setObject(1, pkValue);ResultSet rs = ps.executeQuery();// 转换为ProtoBuf格式return ProtoBufUtils.toBytes(convertToImage(rs));}}
}
  1. 后置镜像(AfterImage)生成
public class AfterImage {public static byte[] capture(Connection conn, SQLRecognizer sqlRecognizer) {// 解析UPDATE/DELETE语句获取条件String whereCondition = sqlRecognizer.getWhereCondition();// 生成SELECT FOR UPDATE SQLString selectSQL = String.format("SELECT * FROM %s WHERE %s FOR UPDATE",sqlRecognizer.getTableName(), whereCondition);// 执行查询并序列化return ProtoBufUtils.toBytes(executeAndConvert(conn, selectSQL));}
}

版本控制核心算法

行级版本标识：

public class RowVersion {private long timestamp;  // 快照时间戳(ms)private int txId;       // 事务ID哈希值private short sequence; // 同一事务内的操作序号public byte[] toBytes() {ByteBuffer buffer = ByteBuffer.allocate(14);buffer.putLong(timestamp);buffer.putInt(txId);buffer.putShort(sequence);return buffer.array();}
}

多版本并发控制(MVCC)实现：
多版本并发控制
压缩算法优化：

public class Compressor {public static byte[] compress(byte[] data) {if (data.length < 1024) return data; // 小数据不压缩try (ByteArrayOutputStream bos = new ByteArrayOutputStream();GZIPOutputStream gzip = new GZIPOutputStream(bos)) {gzip.write(data);gzip.finish();return bos.toByteArray();}}
}

总结：
Seata的undo_log采用二进制存储结构，核心包含事务元数据（xid、branch_id） 和压缩后的数据快照（before_image/after_image），通过ProtoBuf序列化实现高效存储。其版本控制原理基于双镜像快照：在DML操作前捕获前置镜像（原数据状态），操作后记录后置镜像（新数据状态），形成完整版本链。回滚时通过对比镜像生成反向SQL，结合全局事务ID（XID）和分支事务ID实现精确的行级版本回溯，同时采用压缩算法和幂等控制确保高效可靠的分布式事务回滚能力。

1.3 Seata 事务模型深度对比与实现原理

AT 模式（Auto Transaction）

  1. 核心原理
    • 自动补偿机制：通过代理数据源拦截SQL，自动生成反向补偿SQL
    • 两阶段优化：
      • 阶段一：业务SQL执行 + 快照生成（before_image/after_image）
      • 阶段二：异步提交/回滚（基于undo_log）

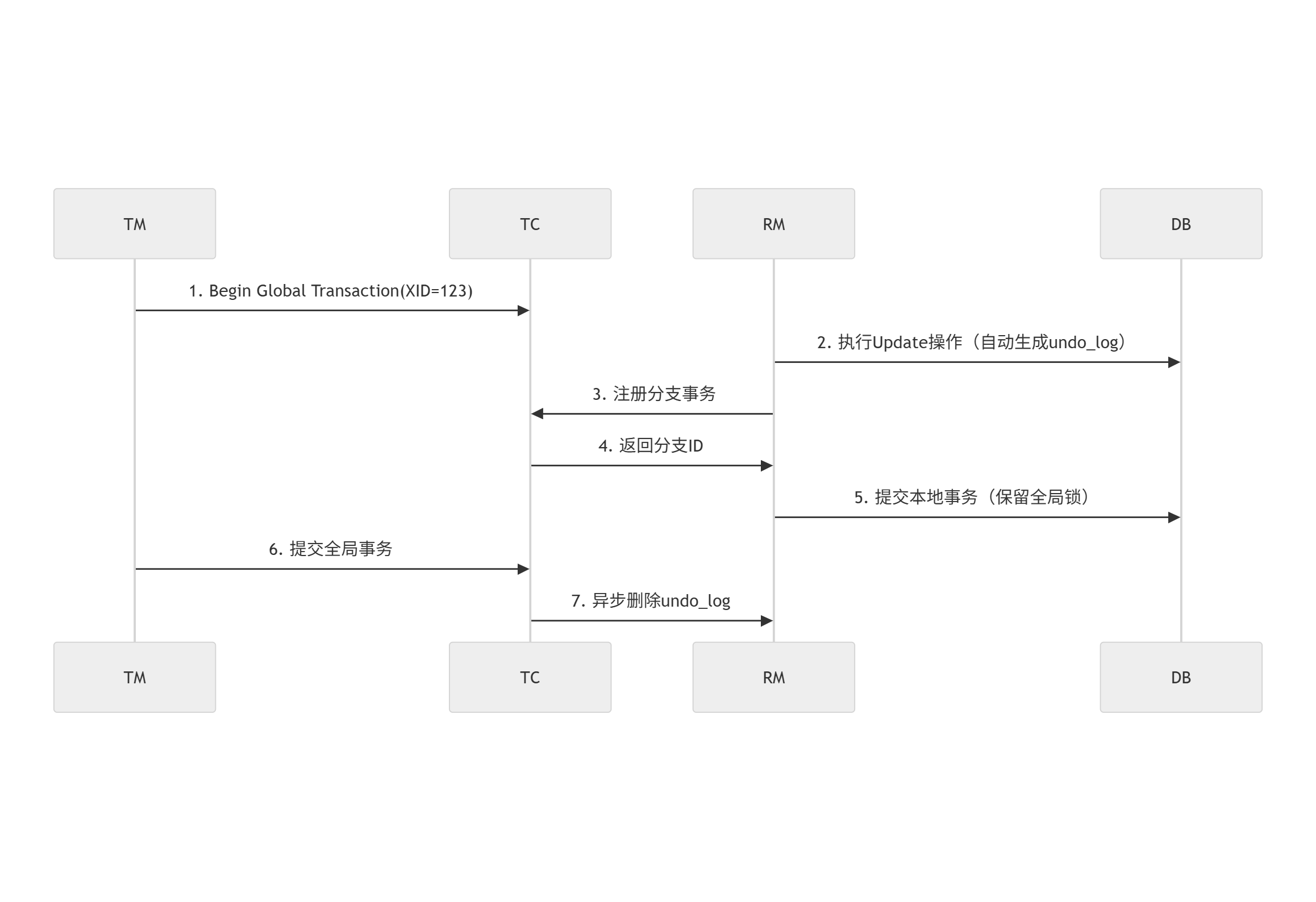

  2. 执行流程
    AT 模式

TCC 模式（Try-Confirm-Cancel）

  1. 核心原理
    • 三阶段控制：
      • Try：资源预留（冻结库存、预扣款）
      • Confirm：确认操作（实际扣减）
      • Cancel：补偿回滚（释放预留资源）

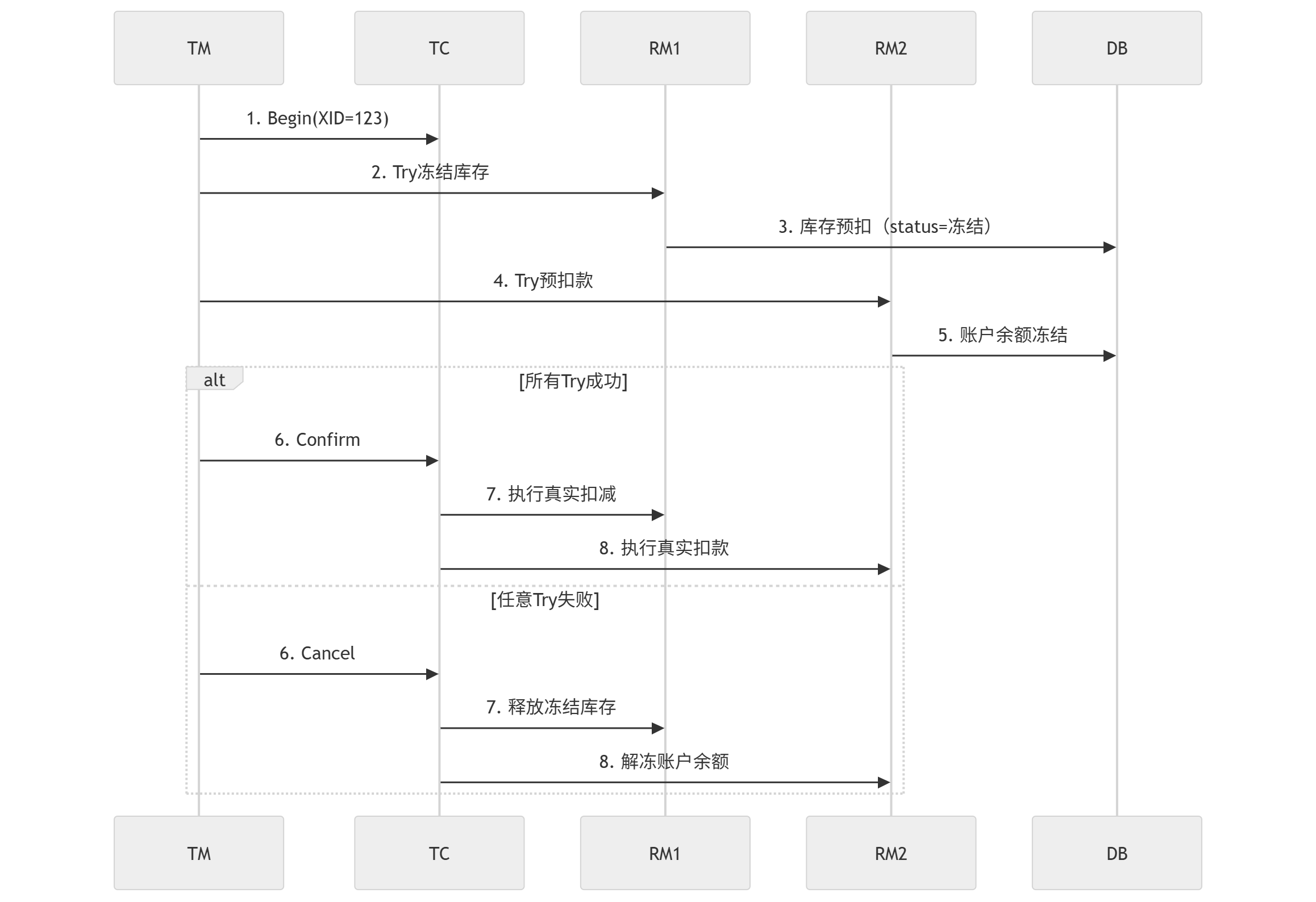

  2. 执行流程
    TCC执行流程
    这种代码侵入性就很高了，需要实现三个接口，是强一致性的事务模型。

Saga 模式

  1. 核心原理
  • 事件驱动： 通过服务编排执行正向操作
  • 补偿机制： 每个正向操作需定义对应的补偿操作
  • 最终一致性： 允许中间状态存在，通过重试保证最终一致

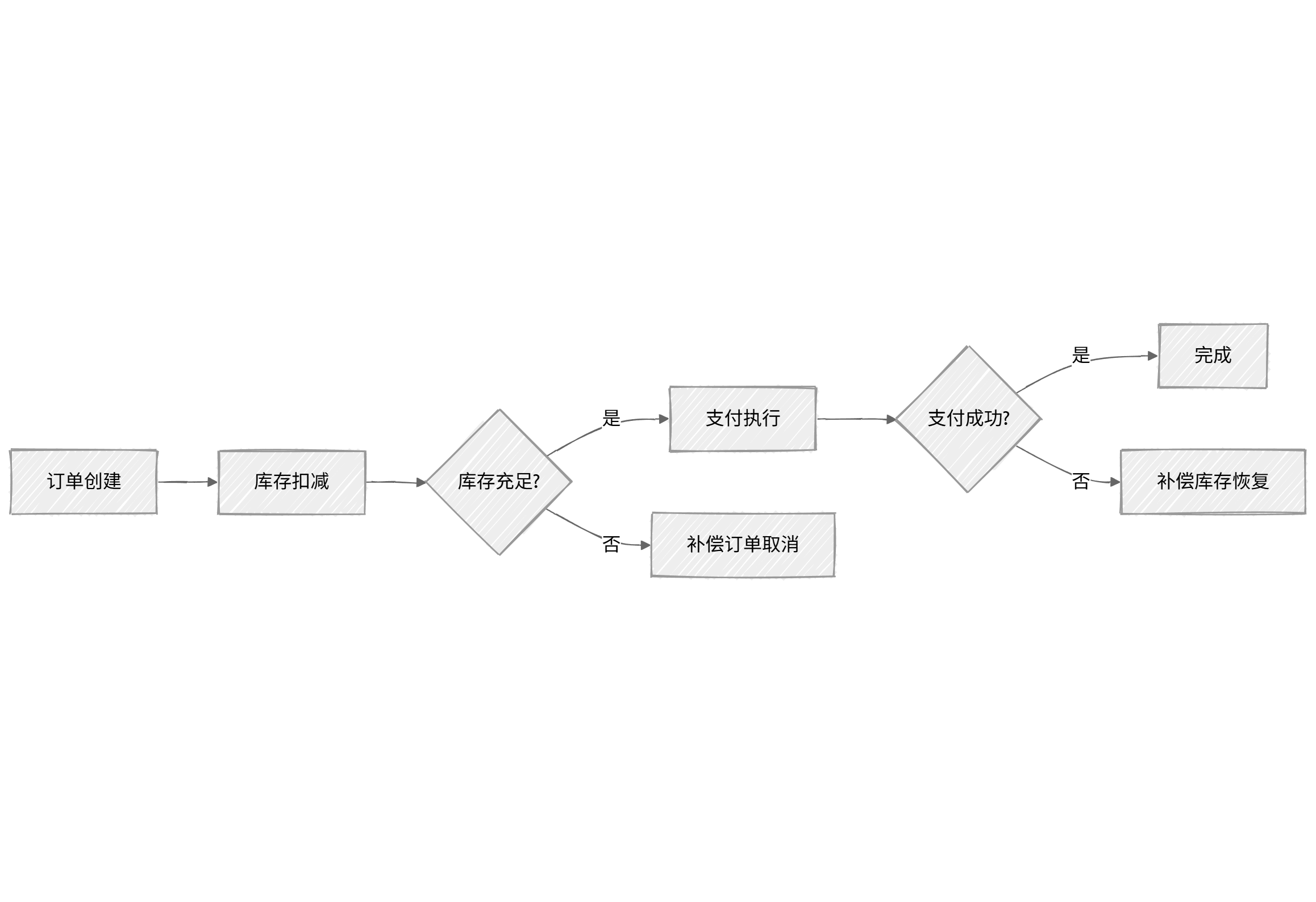

  1. 执行流程
    Saga 模式

XA 模式

  1. 核心原理
    • 标准协议：基于数据库XA协议实现
    • 两阶段提交：
      • Prepare：所有参与者锁定资源
      • Commit/Rollback：统一提交或回滚

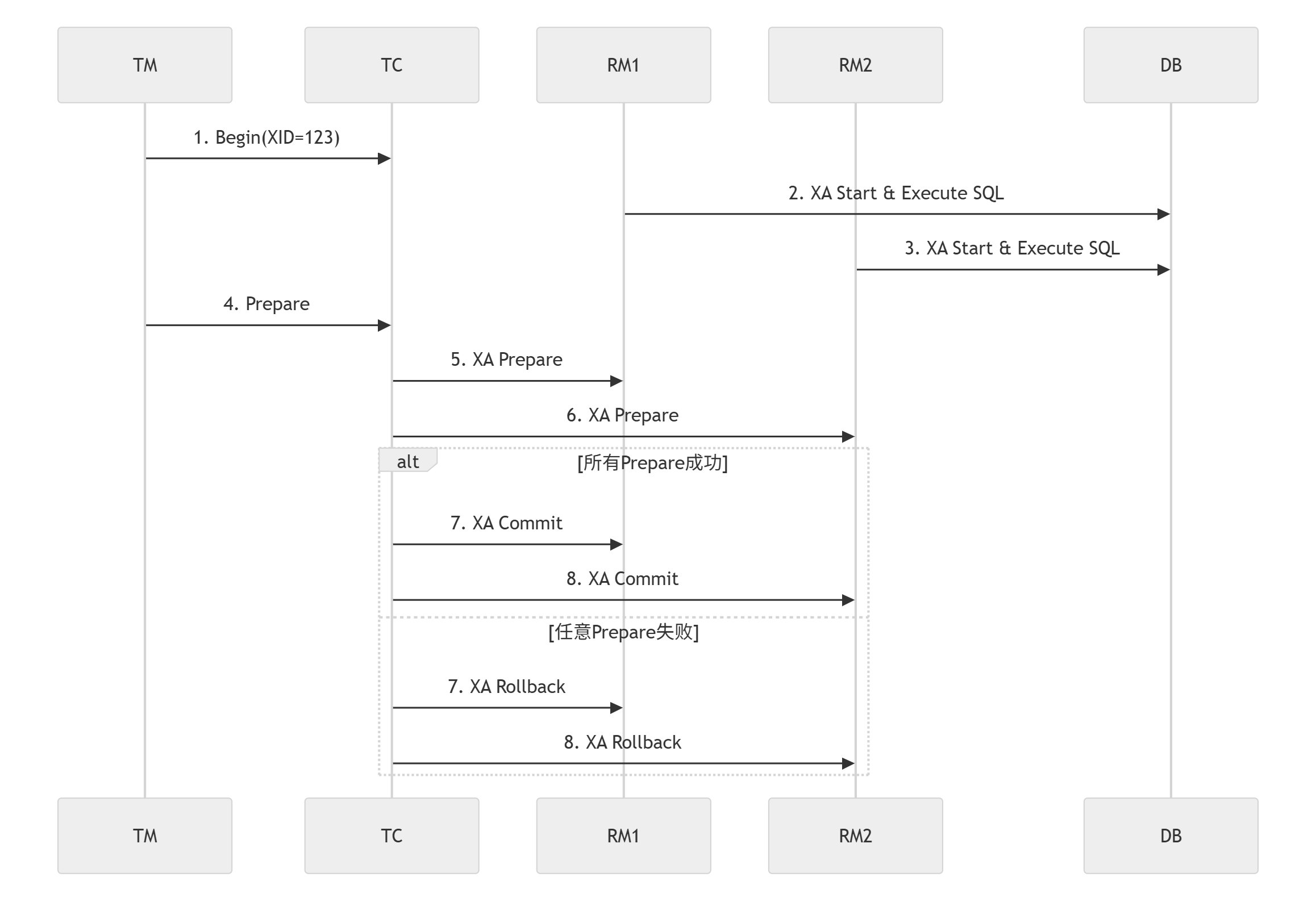

  2. 执行流程
    XA 模式

模式对比和选型建议

模式对比：

对比维度AT 模式TCC 模式Saga 模式XA 模式
代码侵入性零侵入高中低
一致性弱（最终一致）强最终一致强
性能高中最高低
隔离性读未提交可串行化无可串行化
回滚方式自动SQL补偿手动Cancel自定义补偿自动回滚
适用场景常规业务操作资金交易跨系统长流程传统数据库集成

选型建议指南：

  1. 优先选择AT模式：
    • 当业务以CRUD为主
    • 无高频热点数据竞争
    • 典型场景： 电商普通订单、CMS内容更新
  2. 必须使用TCC模式：
    • 涉及资金账户变更
    • 需要强一致性保证
    • 典型场景： 跨境支付、股票交易
  3. 考虑Saga模式：
    • 跨多系统长流程（>30秒）
    • 允许中间状态可见
    • 典型场景： 保险理赔、供应链协同
  4. XA模式适用场景：
    • 老旧系统改造
    • 数据库原生支持XA
    • 典型场景： 银行核心系统对接

总结：模型本质差异

  1. 数据控制维度：
    • AT：基于SQL解析（数据快照）
    • TCC：基于业务逻辑（资源预留）
    • Saga：基于流程编排（事件驱动）
    • XA：基于数据库协议（资源锁定）
  2. CAP权衡：
    • AT/Saga：偏向AP（高可用）
    • TCC/XA：偏向CP（强一致）
  3. 适用阶段：
    • 设计阶段：根据业务特征选择模型
    • 实施阶段：可混合使用不同模式
    • 运维阶段：监控各模式特有指标（如AT的undo_log增长速率）

二、Seata 全局锁机制与隔离性

2.1 全局锁的核心设计思想

1. 为什么需要全局锁？
在分布式事务场景下，多个事务可能并发修改同一数据。全局锁的核心目标是解决 脏写（Dirty Write） 问题，确保事务的 写隔离性。例如：
事务A（扣减库存）和事务B（修改价格）同时操作同一条商品记录，没有全局锁时，可能发生部分提交覆盖的问题。
2. 全局锁与本地锁的本质区别

对比维度本地锁（如MySQL行锁）Seata全局锁
作用范围单数据库实例内跨所有参与事务的数据库
锁类型物理锁逻辑锁
生命周期事务结束自动释放需等待全局事务结束
冲突检测范围单库事务跨服务/跨库事务

2.2 全局锁的实现机制

1. 锁存储结构（TC端实现）

public class LockManager {// Key格式: dbName.tableName:pkValueprivate ConcurrentMap<String, Lock> lockMap = new ConcurrentHashMap<>();class Lock {String xid;          // 全局事务IDString resourceId;   // 资源标识（如JDBC数据源）long expireTime;     // 锁过期时间}
}

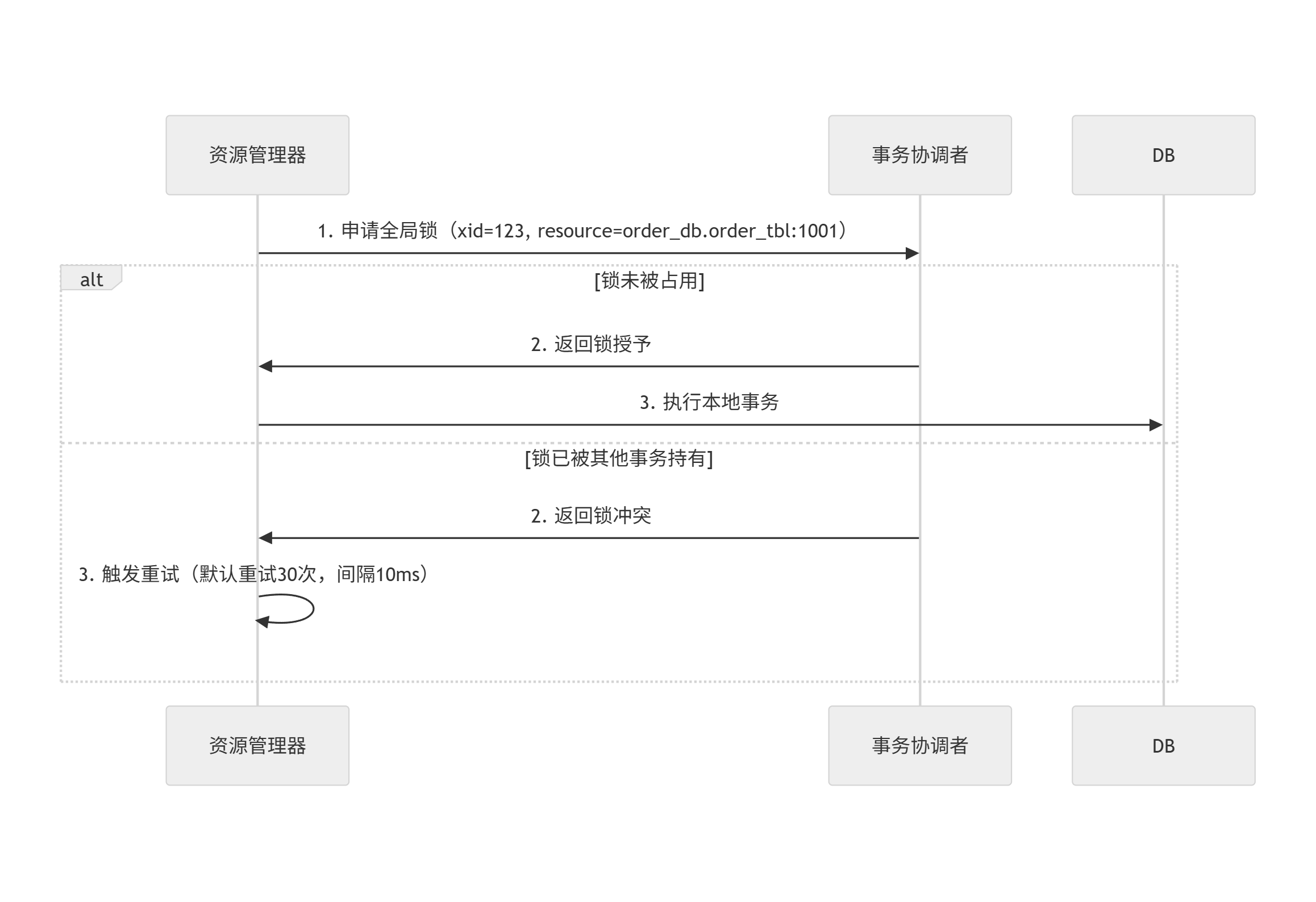

2. 锁获取流程
全局锁获取流程
3. 锁释放策略
正常提交：二阶段完成后立即释放
超时释放：后台线程定期扫描过期锁（默认60秒）

# TC server配置
server.lock.expireTime=60000
server.lock.retryInterval=1000

2.3 隔离性实现深度剖析

1. AT模式的隔离级别

隔离级别实现方式特点
Read Uncommitted（默认）不施加全局锁，允许读取未提交数据高性能，可能脏读
Read Committed通过SELECT … FOR UPDATE显式申请全局锁避免脏读，增加锁竞争

2. 读已提交（Read Committed）实现原理

-- 业务SQL示例
UPDATE product SET stock = stock - 1 WHERE id = 1001;-- Seata自动生成的检查SQL
SELECT * FROM product WHERE id = 1001 FOR UPDATE

3. 幻读问题的处理
不解决幻读：AT模式不保证可重复读和串行化隔离级别
解决方案：

@GlobalTransactional(isolation = Isolation.READ_COMMITTED)
public void updateStock() {// 需要范围锁时手动处理productDao.selectForUpdate("WHERE category=1");
}

三、混合事务方案设计

案例背景： 某跨境电商平台需要处理以下场景：

  • 订单创建（AT模式）：高频操作，允许短暂不一致
  • 库存扣减（AT模式）：常规商品库存管理
  • 跨境支付（TCC模式）：涉及货币兑换，需强一致性
  • 积分发放（Saga模式）：长周期特性，积分可能延迟到账（如订单完成后3天发放）

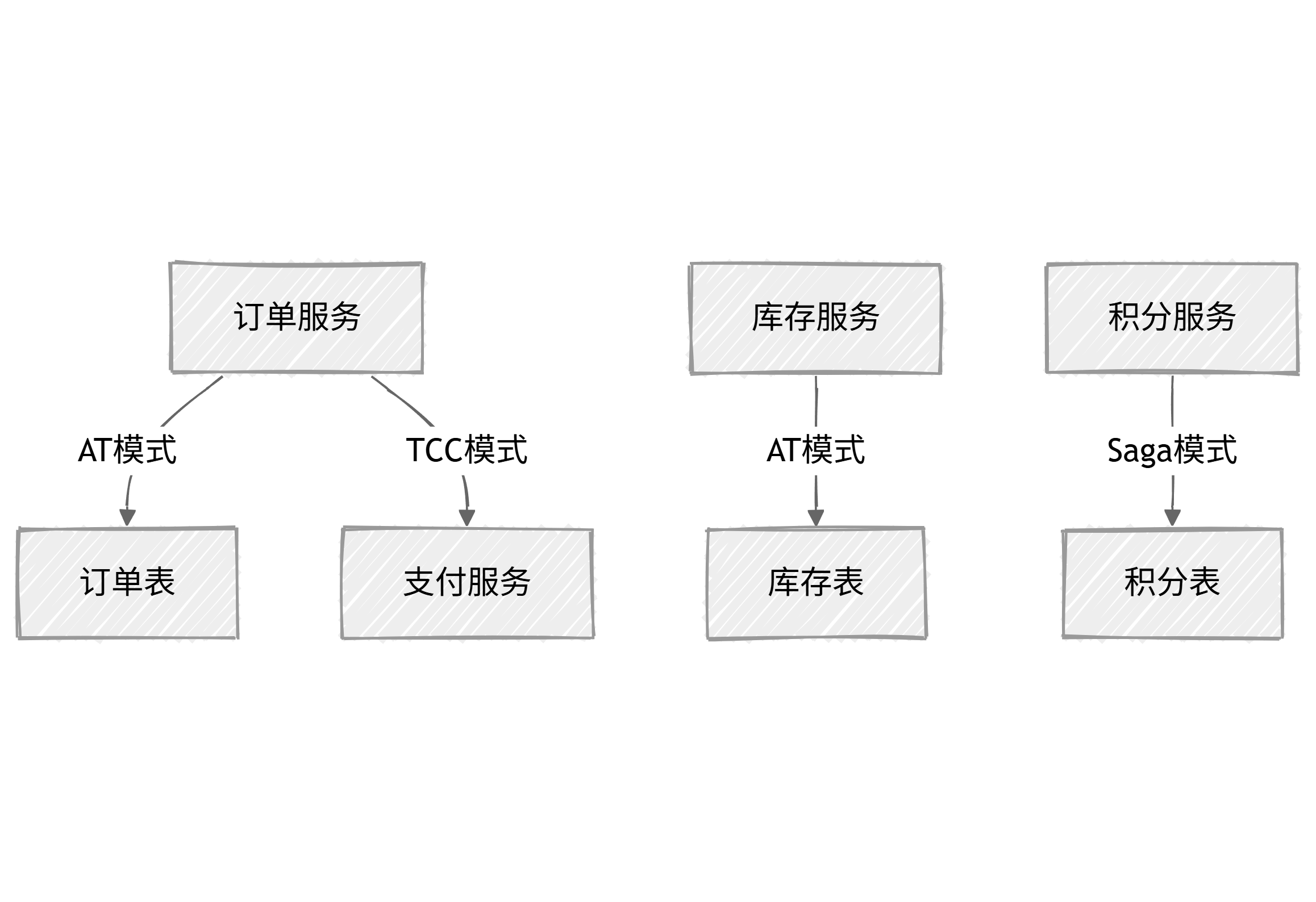

服务拆分：
服务拆分
核心代码实现：
订单服务（AT模式）：

@GlobalTransactional
public OrderResult createOrder(OrderRequest request) {// AT模式操作orderMapper.insert(order); // 调用库存服务（AT）inventoryFeignClient.deduct(request.getSku(), request.getQty());// 调用支付服务（TCC）paymentService.preparePayment(order.getOrderId(), order.getAmount());// 异步调用积分服务（Saga）sagaClient.start(IntegralSaga.class, order.getUserId(), order.getPoints());
}

支付服务（TCC模式）：

@TwoPhaseBusinessAction(name = "payment", commitMethod = "confirm", rollbackMethod = "cancel")
public boolean preparePayment(String orderId, BigDecimal amount) {// Try阶段：资金冻结int affected = accountMapper.freezeAmount(getUserId(), orderId, amount,CurrencyConverter.getRate("USD", "CNY")); // 汇率计算if (affected <= 0) {throw new PaymentException("资金不足");}
}public boolean confirm(BusinessActionContext context) {// Confirm阶段：实际扣款String orderId = (String)context.getActionContext("orderId");return accountMapper.confirmDeduction(orderId) > 0;
}public boolean cancel(BusinessActionContext context) {// Cancel阶段：解冻资金String orderId = (String)context.getActionContext("orderId");return accountMapper.unfreeze(orderId) > 0;
}

事务协调配置：

# application.yml
seata:enabled: trueservice:vgroup-mapping:order-service-group: at-clusterpayment-service-group: tcc-clusterinventory-service-group: at-clusterclient:rm:report-success-enable: truetm:commit-retry-count: 5

异常处理：

异常处理

总结

Seata 通过无侵入的 AT 模式简化了分布式事务管理，结合 TC 集群和全局锁机制保障了数据一致性。在生产实践中，需关注高可用部署、异常处理及性能优化。通过合理选择事务模式（AT/TCC/Saga）和配置调优，可显著提升系统可靠性。

参考资料：

  • Seata 官方文档
  • Spring Cloud Alibaba Seata 集成指南
