Axure设计数字乡村可视化大屏：从布局到交互的实战经验分享
乡村治理正从传统模式向“数据驱动”转型。数字乡村可视化大屏作为数据展示的核心载体，不仅能直观呈现乡村发展全貌，还能为决策提供科学依据。本文以Axure为工具，结合实际案例，分享如何从零设计一个功能完备、交互流畅的数字乡村大屏，涵盖布局规划、模块设计、交互实现等关键步骤。
一、需求分析与功能拆解
1. 明确核心目标
数字乡村大屏的核心目标是 “全面展示乡村发展数据，辅助管理决策”。因此，设计需聚焦以下维度：
- 民生数据：人口、房屋、教育、医疗等基础信息。
- 经济数据：产业收入、人均收入等经济指标。
- 历史与文化：乡村发展历程、村民荣誉事件。
- 空间分布：重要场所的地理位置与功能。
2. 模块化功能拆解
根据需求，将大屏划分为 左、中、右三块区域，共 10个统计模块，每个模块对应独立的数据展示任务：
| 区域 | 模块名称 | 数据类型 | 可视化形式 |
|---|---|---|---|
| 左侧 | 一户一码 | 扶持对象分类统计 | 标签+数据卡片 |
| 人口统计 | 近六年新生/死亡人数 | 柱状图 | |
| 房屋统计 | 房屋使用状态 | 环形图 | |
| 就学统计 | 近七年就学人数 | 曲线图 | |
| 中间 | 乡村历史 | 历史事件时间轴 | 时间轴+事件卡片 |
| 村民记事 | 荣誉事件记录 | 列表+图片 | |
| 右侧 | 重要场所 | 场所分类统计 | 图标+数据卡片 |
| 产业收入 | 各产业产值对比 | 柱状图 | |
| 劳动力统计 | 人口健康状态分类 | 环形图 | |
| 人均收入 | 近七年收入趋势 | 面积图 |
二、Axure设计步骤详解
1. 布局规划：三区十模块的黄金分割
- 左侧区域（30%宽度）：聚焦基础民生数据，采用“卡片+图表”组合，信息密度高。
- 中间区域（40%宽度）：以时间轴和列表为主，突出叙事性与荣誉感。
- 右侧区域（30%宽度）：结合地图、图表与数据卡片，平衡功能与视觉。
Axure操作技巧：
- 使用 动态面板（Dynamic Panel） 划分三块区域，便于后续交互调整。
- 通过 网格对齐（Grid） 和 辅助线（Guides） 确保模块间距一致。
三、模块设计：从数据到视觉的转化
1. 左侧区域：民生数据可视化

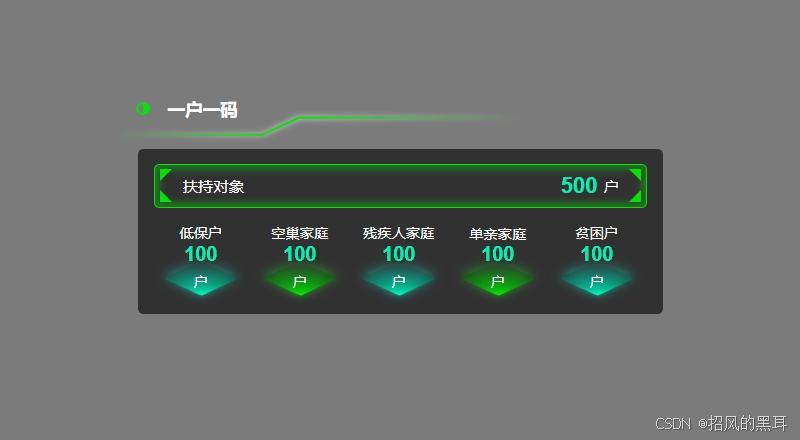

- 一户一码
- 设计：用卡片展示“低保户”“空巢家庭”等分类数据，搭配图标增强可读性。
- 交互：点击卡片可跳转至详细信息页（Axure中可用“打开链接”动作模拟）。

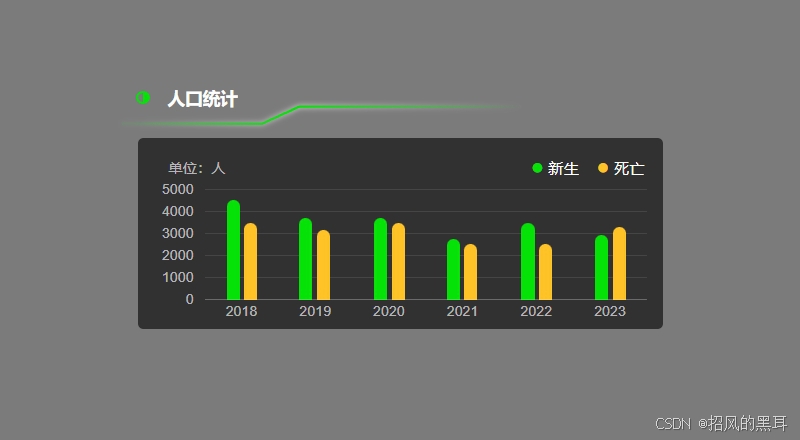

- 人口统计（柱状图）
- 数据源：模拟近六年新生、死亡人数数据。
- Axure实现：使用 动态面板+矩形元件 模拟柱状图，通过“载入时”交互动态生成高度。

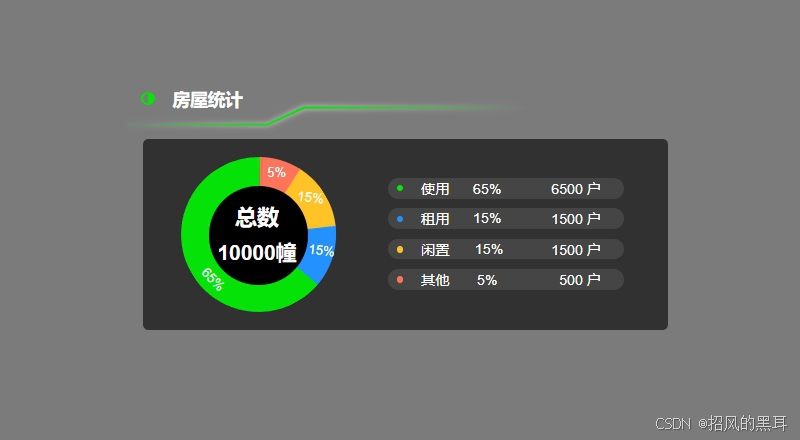

- 房屋统计（环形图）
- 设计：用环形图展示“使用、租用、闲置、其他”四类房屋占比。
- Axure技巧：通过 动态面板+扇形元件 拼接环形图，或使用 第三方SVG嵌入（需同源）。

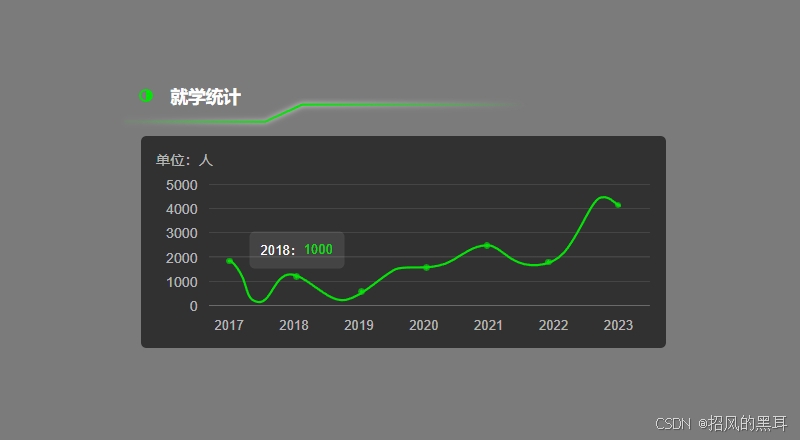

- 就学统计（曲线图）
- 设计：用折线图展示近七年就学人数趋势。
- Axure实现：用 动态面板+线段元件 模拟曲线，或使用 Axure内置图表插件（如Axure RP 10的图表功能）。
2. 中间区域：历史与文化的叙事
- 乡村历史（时间轴）
- 设计：用竖向时间轴展示关键事件，搭配事件卡片（含标题、时间、描述）。
- Axure技巧：使用 中继器（Repeater） 批量生成事件卡片，减少重复劳动。
- 村民记事（荣誉列表）
- 设计：用列表+图片展示村民获得的荣誉（如“最美家庭”“优秀党员”）。
- 交互：点击卡片可弹出详情面板（Axure中用 动态面板切换 实现）。
3. 右侧区域：经济与空间数据

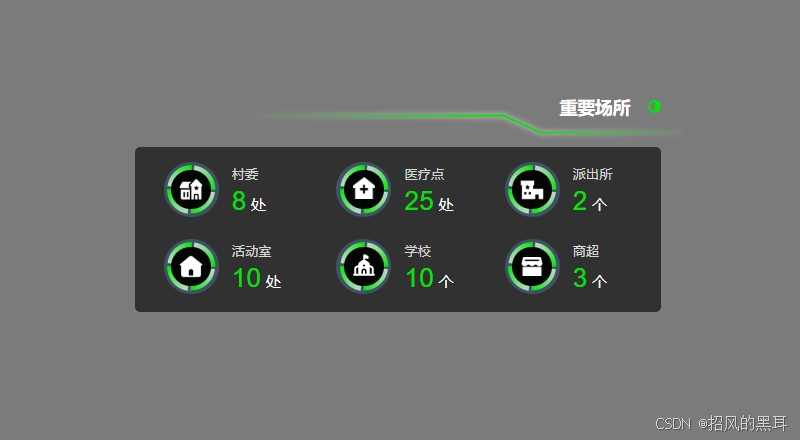

- 重要场所（图标+数据）
- 设计：用图标+数字卡片展示医疗点、活动室等场所数量。
- Axure技巧：使用 母版（Master） 复用场所卡片，减少维护成本。

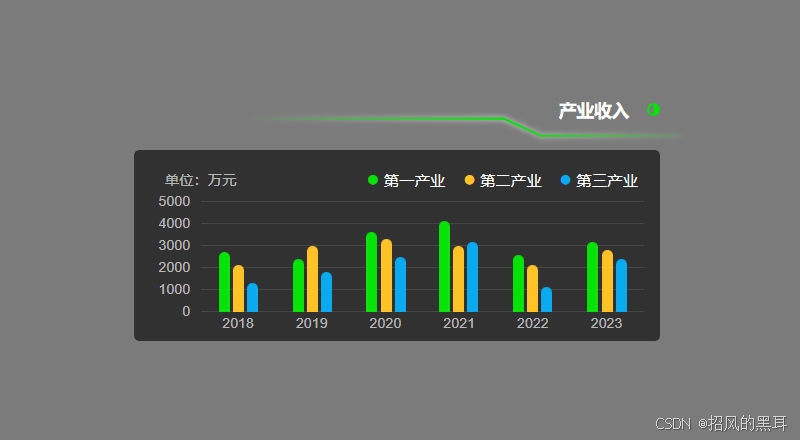

- 产业收入（柱状图）
- 设计：用分组柱状图对比各产业近六年产值。
- Axure实现：通过 动态面板+矩形元件 模拟多系列柱状图。

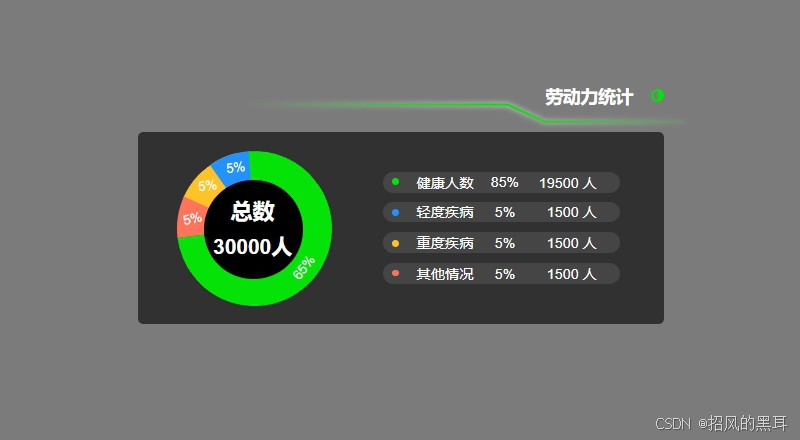

- 劳动力统计（环形图）
- 设计：用环形图展示“健康、轻度疾病、重度疾病、其他”四类人口占比。
- 人均收入（面积图）
- 设计：用面积图展示近七年人均收入趋势，突出增长或波动。
四、交互设计：让数据“活”起来
1. 模块间联动
- 示例：点击左侧“人口统计”的某一年份，右侧“人均收入”自动跳转到对应年份的数据。
- Axure实现：
- 为年份标签添加 “单击时”交互，通过 “设置面板状态” 更新右侧图表。
2. 数据动态刷新
- 模拟实时数据：使用Axure的 “载入时”交互+定时器，每隔5秒随机更新数据（仅原型演示用）。
3. 弹窗与详情页
- 示例：点击“乡村历史”中的某条事件，弹出详情面板（Axure中用 动态面板切换 实现）。
五、经验总结与避坑指南
- 模块化设计：
- 将重复组件（如卡片、图表）转为 母版（Master），减少维护成本。
- 数据模拟：
- 使用Axure的 中继器（Repeater） 批量生成数据，避免手动复制粘贴。
- 响应式适配：
- 确保大屏在不同分辨率下（如1920x1080、2560x1440）均能正常显示，可通过 动态面板自适应 实现。
- 性能优化：
- 避免过度使用动态面板和交互，防止原型卡顿。
- 用户测试：
- 设计完成后，邀请真实用户（如乡村管理者）测试，优化交互逻辑。

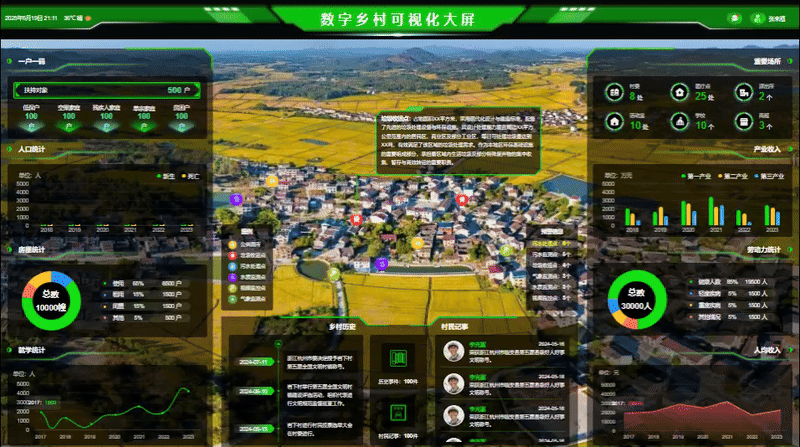

六、最终效果与价值
通过Axure设计的数字乡村大屏，实现了以下价值：
- 数据可视化：将分散的民生、经济数据整合为直观的图表，提升决策效率。
- 交互友好：通过模块联动、弹窗详情等功能，降低用户学习成本。
- 复用性强：模块化设计便于后续扩展（如新增产业类型、调整统计维度）。
结语
Axure作为一款强大的原型设计工具，不仅能实现静态页面布局，还能通过交互设计模拟真实系统。在数字乡村大屏的设计中，需始终围绕 “数据驱动决策” 的核心目标，平衡功能与视觉，确保大屏既实用又美观。希望本文的经验分享能为你的项目提供参考，助力乡村治理数字化转型！
原型效果预览：https://8dge09.axshare.com/#id=snwmng
