SOC-ESP32S3部分：快速烧录上手使用
飞书文档
https://x509p6c8to.feishu.cn/wiki/Kworwvi9eieiQhkU5m9cOx2RnAb?fromScene=spaceOverview
一、烧录步骤
1.1、烧录工具下载
烧录下载工具地址：
https://www.espressif.com.cn/zh-hans/support/download/other-tools。
或者直接下载下面这个压缩包解压打开就是下载工具：参考飞书文档
解压后，无需安装，进入目录直接双击 flash_download_tool_3.9.7.exe 即可运行。
注意，烧录工具也不要放在中文目录下，否则可能无法加载文件。
1.2、硬件接线
使用TypeC线连接 ESP32 S3核心板与电脑主机即可，不用接其它模块或者底板。正常连接后，在电脑的设备管理器中，会出现新的COM口。
COM端口：先在桌面 此电脑 —》右键菜单属性 —》设备管理器（右侧菜单） —》端口（COM和LPT）点击展开，查看插入的开发板对应的COM端口号，（不确定的请插拔一下开发板USB接口，看卸载和新识别的COM端口号就是要选择的COM端口号），记住此COM口，后续烧录需要用到，不同电脑下方的COM口可能不一样，记住自己的即可。
| 注意：如果是首次烧录，连接电脑时，出现COM口连接断开反复横跳，这个现象是正常的，因为板卡中没有程序，一直重启导致的。 后续烧录时，可以按住板卡侧面的按键，然后选择此COM口烧录一次即可。 |
如果你连接后没有出现新的COM口，可以按下方流程排查下
- 确保你的TypeC线有数据功能，可以连接手机看看能不能传数据
- 更换一根TypeC线进行测试
- 不使用扩展坞，直接接电脑USB
- 连接电脑其它USB口进行测试
1.3、下载需要烧录的固件

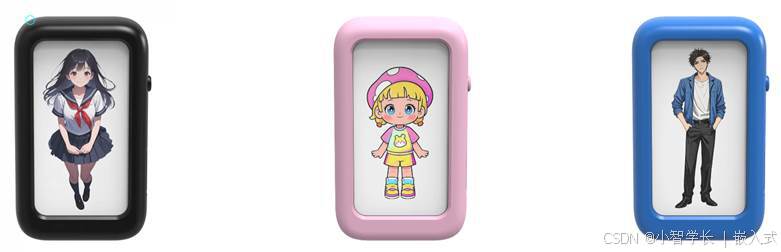

以下三个，任意选一个即可
赛博女友:：下载文件参考飞书文档
粉色小女孩：下载文件参考飞书文档
帅气男生：下载文件参考飞书文档
下载后解压接口得到需要烧录的固件
注意：下载后存放在我的电脑本地硬盘上时，路径建议不要包含中文字符，否则可能无法加载烧录。
1.4、烧录固件到板卡中

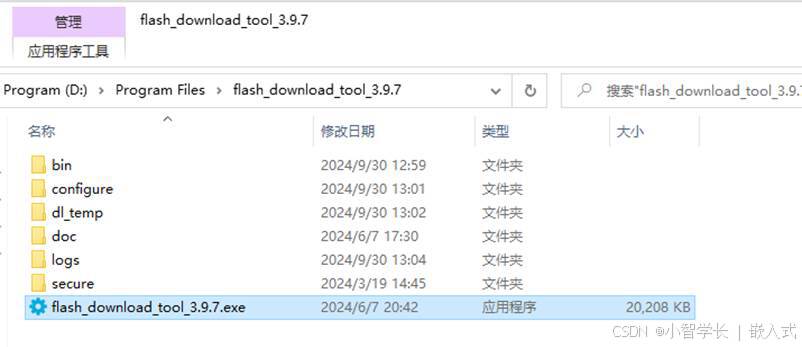

到 Flash download_tool_3.9.7 解压后目录，双击运行 flash_download_tool_3.9.7.exe 如下图示：

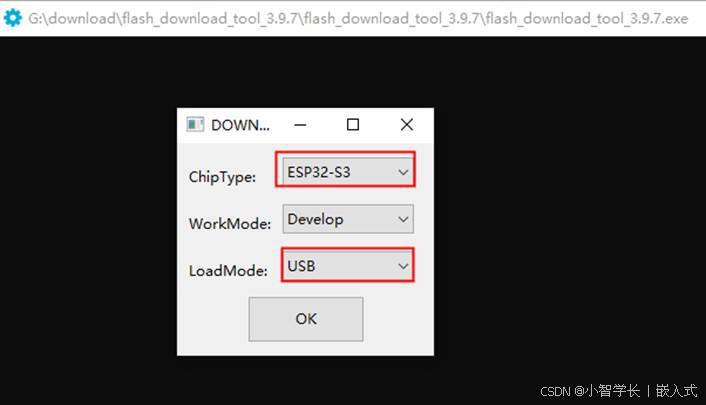

1）下载设置
（1）芯片类型，选择 ESP32-S3
（2）工作模式，选择 Develop
（3）加载模式，选择USB模式
2）加载固件 & SPI下载设置

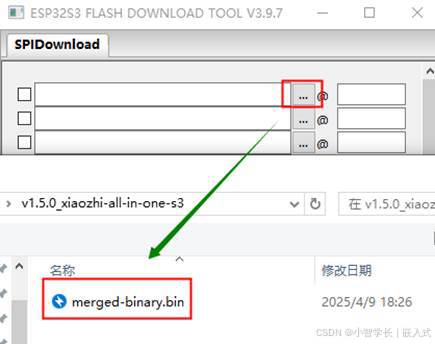

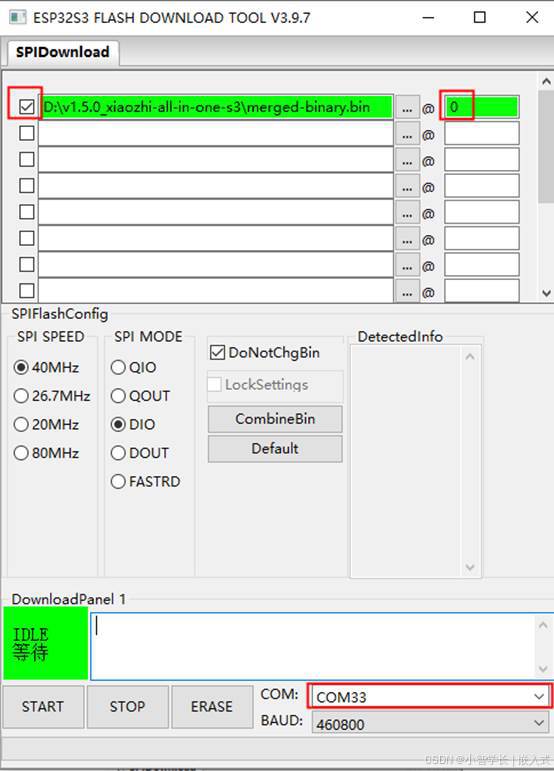

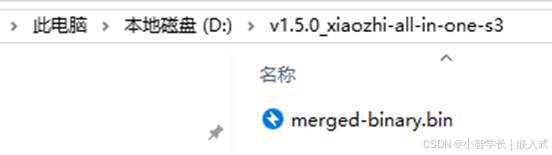

（1）在第一行空白框上 ... 按钮，选择bin文件目录导入需要烧录的固件，如下图示：

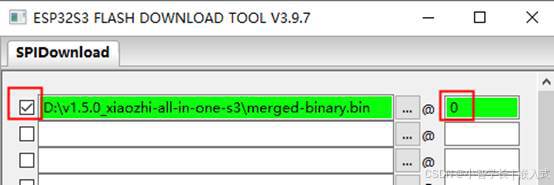

（2）在导入bin文件选择框前面勾选中（一定要勾选），在bin文件选择框后面的输入框中填写数字 0
** 烧录的bin文件前面复选框一定要勾选！
（3）其他：SPI速度SPEED 和SPI模式MODE 默认即可，BAUD波特率可选速度高一点的。
** COM端口号根据自己电脑设备管理器里的COM端口选择（不一定是COM33，下图示此处只作演示）。
然后点击START进行烧录

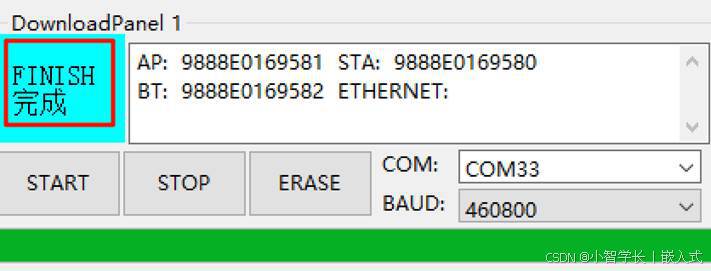

（4）点击 START开始烧录，进度条开始出现，直到结束，状态显示 FINISH 完成。下载/烧录过程一般需要几分钟。下载完成下图示：
如果2秒就显示烧录完成了，那应该是没有配置好，例如没有勾选固件之类，重新检查烧录步骤的配置。
（5）烧录完成后，可以断开USB线，安装屏幕、喇叭和外壳，重新上电即可。
安装部分参考视频5：25秒部分说明：快速玩起来-烧录安装使用_哔哩哔哩_bilibili
安装屏幕和喇叭时，需要注意手需要保持干净，如果是冬天，先摸下墙壁去除静电。
安装屏幕
把板卡正面的屏幕FPC端子抠起来，然后屏幕软排线触点朝下，平行插入FPC端子中，然后压紧FPC端子。
安装喇叭
喇叭的2Pin线接在板卡的PH1.0端子上，注意端子有正反，可以从侧面看下孔位，反了插不进去的，拔喇叭线时，注意左右挪动轻轻拔出。
安装外壳
接着把喇叭贴到外壳上，屏幕放在板卡上，一起插入外壳中，最后拧紧螺丝即可。
完成后就可以上电啦。
二、配网步骤
设备重新上电后，会自动进入配网模式，这时候我们可以进行配网，让设备连接我们家里的路由。
注意：不支持路由的5G频段，需要使用2.4G频段
（1）连接Xiaozhi-XXXX热点
使用手机或电脑连接到设备的 WiFi 网络，通常以 Xiaozhi-XXXX 命名。选中并连接，等待几秒wifi热点连接成功，将自动进入选择界面，请勿提前手动关闭界面，如下图示：
|
|
|
注意：
如果程序没有自动打开浏览器访问 http://192.168.4.1 ，请在确保无线局域网（WIFI）连接的网络是 Xiaozhi-XXXXXX 不要切换，使用浏览器 地址栏输入网址 http://192.168.4.1 进入设备的网络配置页面。

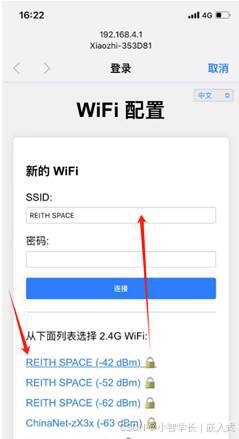

（2）选择并配置WIFI
请在小智热点扫描到的2.4G网络中，选择用户自己家或办公室的WIFI网络（不用手动输入wifi名称SSID），选择名称后会自动填写。在密码输入框中输入当前选择的wifi密码，点击 连接 按钮提交即可（如果是手机已经保存过的密码会自动提交）。
|
|
|
注意：打开wifi扫描页面会有点慢，请等待5秒左右，请勿取消或关闭页面。
（3）连接并重启设备

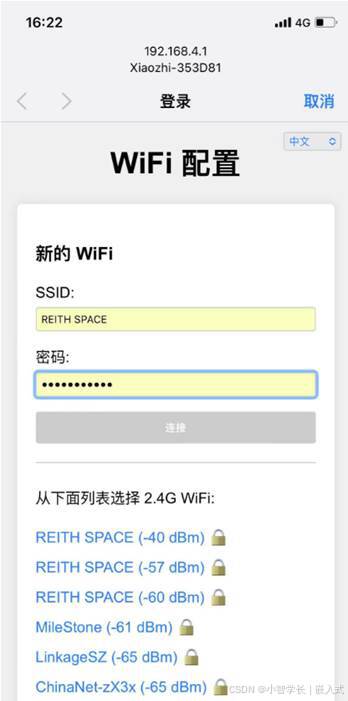

在网络配置页面上，选择 WiFi 名称（仅支持 2.4G，iPhone 热点要打开“最大兼容性”选项），SSID将会自动填写，在下方输入密码，然后点击 “连接” 按钮（如上图所示）。

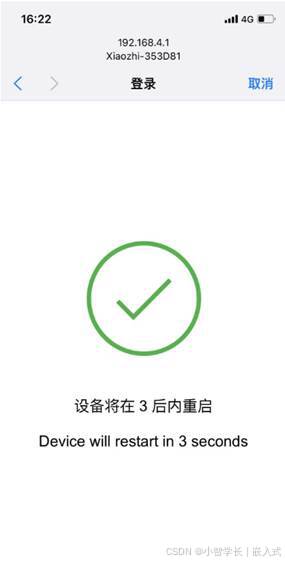

如果 WiFi 名称和密码正确，设备将自动连接到 Wi-Fi，并显示 登录 成功标志，表示已经配置网络成功，设备将在 3 秒后自动重启。
重新启动后设备将会自动连接刚才配置的WIFI网络。
如果配置失败，请检查 WiFi 名称和密码是否正确，或者尝试重新配置。
三、如何添加新设备到管理后台
你的设备在WI-FI联网后，需要到 小智AI聊天机器人-控制面板 添加设备验证通过，才能正常使用设备进行AI语音聊天，请按照以下步骤操作：
获取设备6位验证码
配网步骤完成后，设备已连接到互联网，此时设备屏幕会显示6位数字的验证码，或者通过“你好，小智”唤醒，并出现要求添加设备的提示语6位设备验证码（可以重复唤醒重听）。
电脑浏览器访问小智AI聊天机器人-控制面板 后台：https://xiaozhi.me ，如未注册请先注册账号。
第一步：先创建智能体
智能体说明：是指具备人工智能（AI）能力的自主实体，能够感知环境、处理信息、做出决策并执行行动，以完成特定目标或任务。通常具备交互能力、感知能力、学习和适应能力、自主性、目标性等特征。

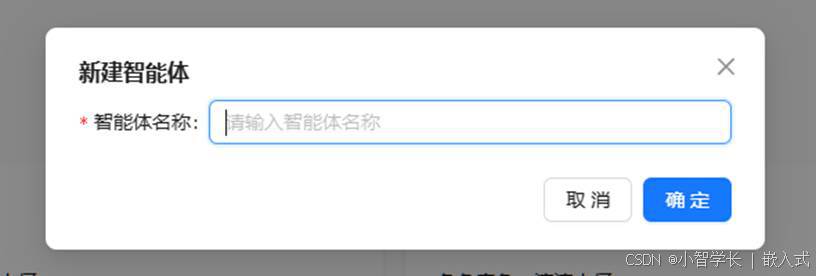

在页面左侧导航下方点击 “+新建智能体”
确定提交后，新建智能体完成后，出现在智能体列表中，如下图示：
第二步：添加新设备

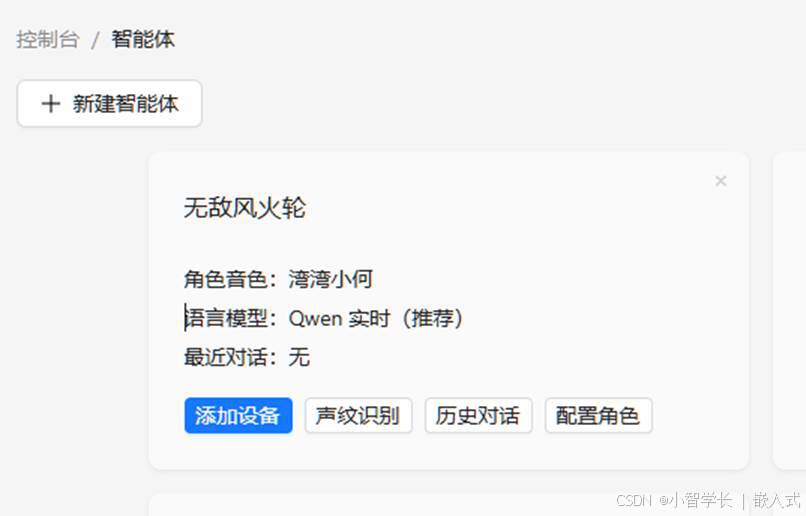

首次添加设备：请在智能体模块上选择“添加设备”按钮，点击进入“添加新设备”入口。

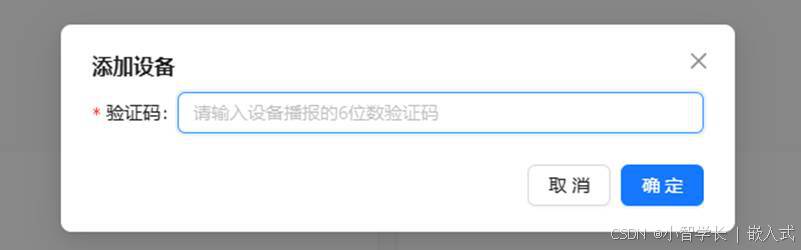

输入提示语中告知6位数字的设备 ID，然后点击“添加设备”按钮，如下图示。

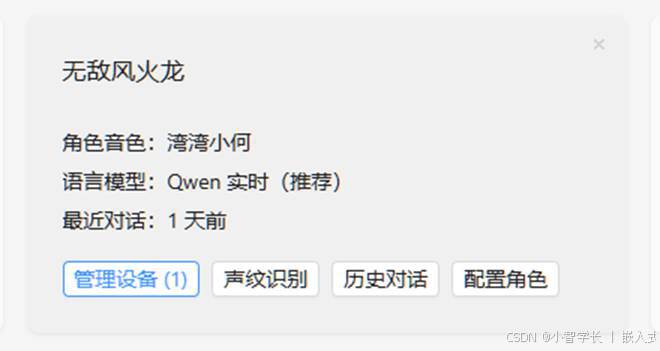

已经添加过设备：请点击对应智能体模块下方 “设备管理” 进入设备列表页面，再通过右侧 “+添加设备” 按钮添加新设备，如下图示：
设备添加后将自动激活，并显示在“设备管理”列表页面上，如上图示，就可以正常使用了，目前测试服务器暂时免费。
第三步：唤醒交互
对话前，需要按侧面按键唤醒，或者说“你好小智”进行唤醒
常见问题-QA
1、为何无法对话
对话前，需要按侧面按键唤醒，或者说“你好小智”进行唤醒
2、烧录时，COM口一直连接断开反复横跳
如果首次烧录，连接电脑时，出现COM口连接断开反复横跳，可以按住板卡侧面的按键，使得板卡可以进入下载模式。
