楼宇【复习】

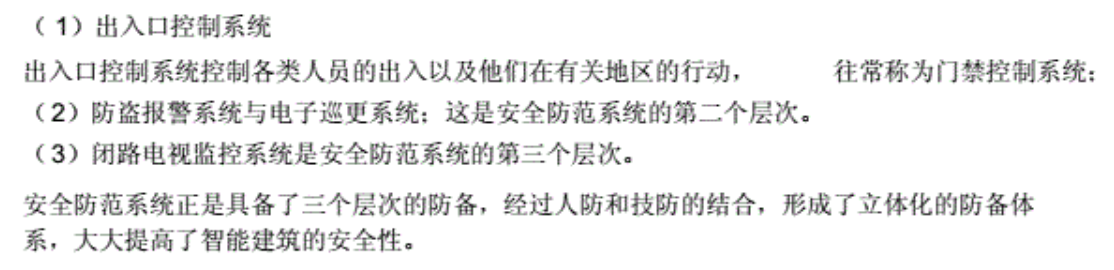

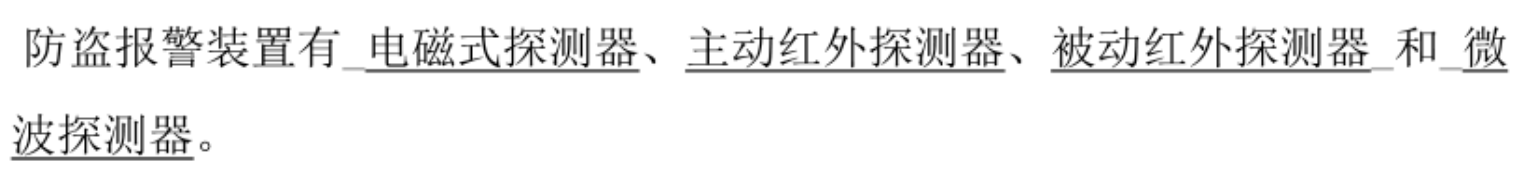

智能楼宇完整的安全防范系统包括哪些部分?

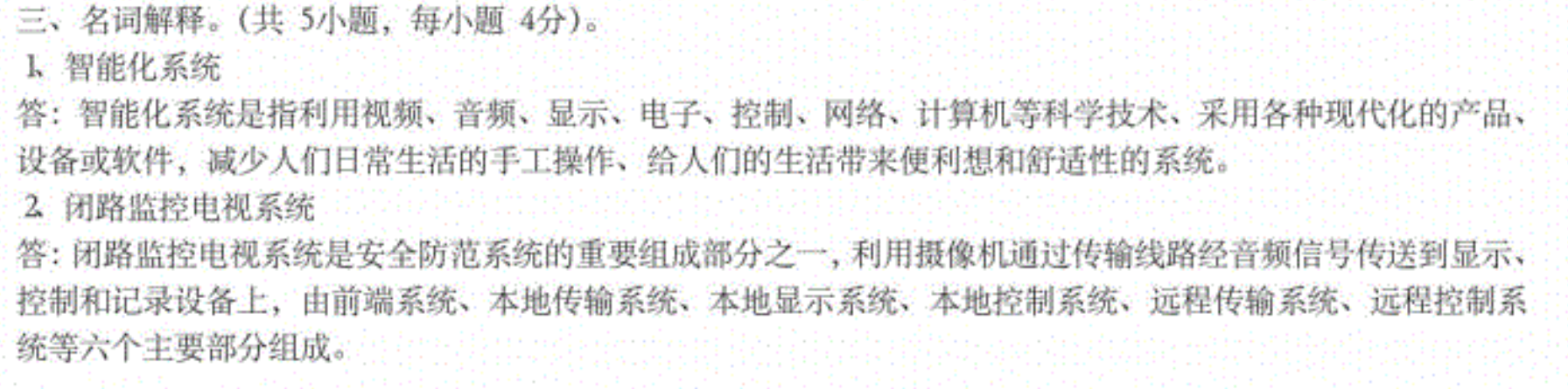

出入口控制系统 防盗报警系统 闭路电视监督系统
访客对讲系统 电子巡更系统 停车库管理系统

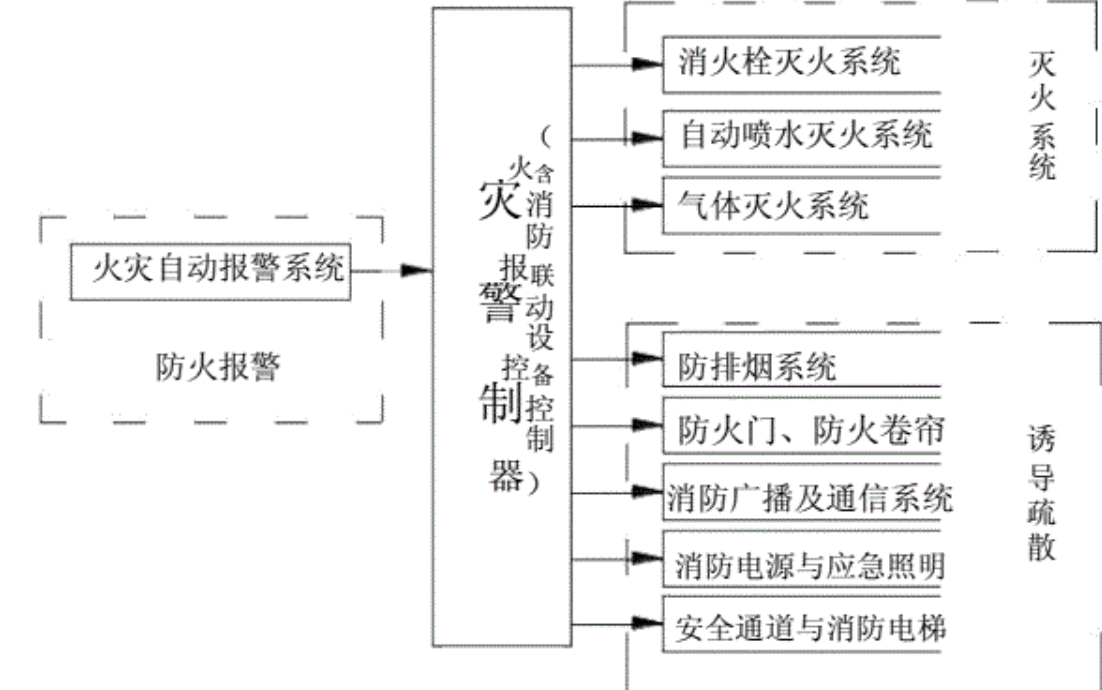

画出火灾自动报警与消防设备联动系统组成框图？
照明控制方式有哪几种?
跷板开关控制方式 断路器控制方式 准时控制方式 光电感觉开关控制 智能控制方式
AI（模拟输入）：用于传感器信号如温度、水压、流量、频率反馈等（如：水压传感器、流量计、温度传感器等）。
AO（模拟输出）：用于控制设备的模拟控制，如变频器、调节阀控制（如：电动调节阀）。
DI（数字输入）：用于采集开关状态、报警、运行信号等（如：水流开关、运行状态、故障报警、液位开关等）。
DO（数字输出）：用于发出开关控制信号（此表未涉及明确控制输出的点，故DO为空）。

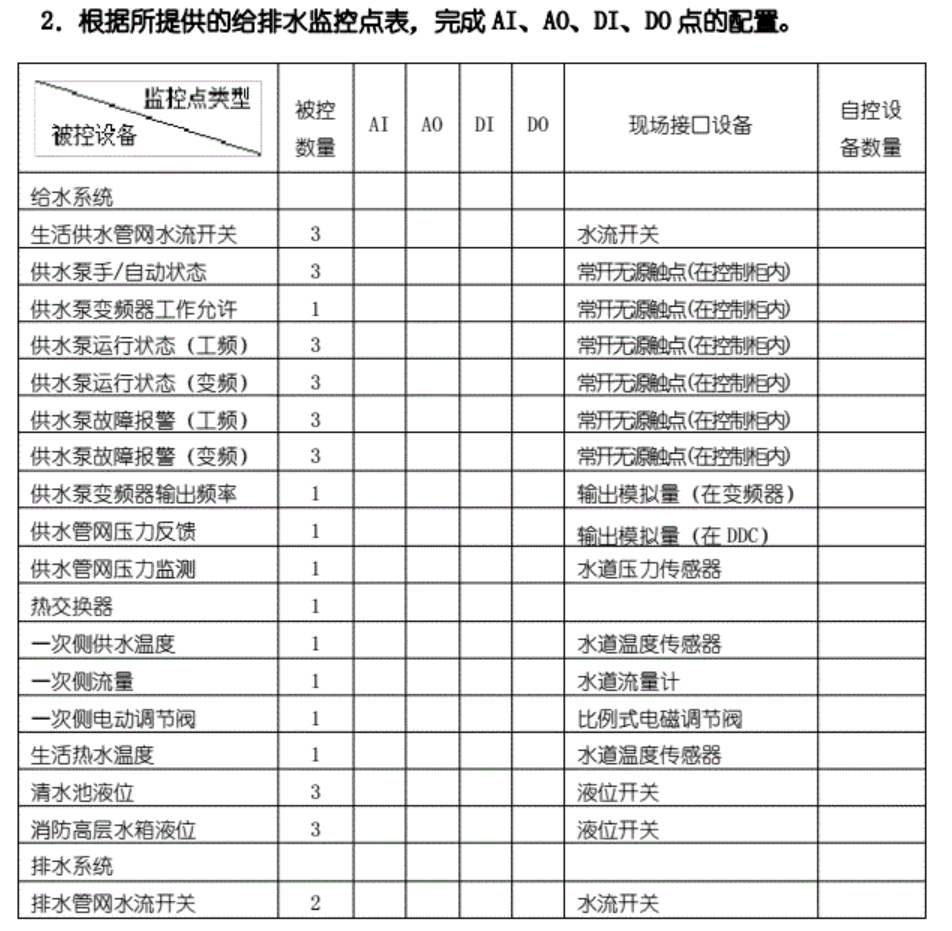

✅ 配置表答案如下：
| 被控设备 | 被控数量 | AI | AO | DI | DO |
|---|---|---|---|---|---|
| 生活供水管网水流开关 | 3 | 3 | |||
| 供水泵手/自动状态 | 3 | 3 | |||
| 供水泵变频器工作允许 | 3 | 3 | |||
| 供水泵运行状态（工频） | 3 | 3 | |||
| 供水泵变频器输出频率 | 1 | 1 | |||
| 供水管网压力反馈 | 1 | 1 | |||
| 供水管网压力监测 | 1 | 1 | |||
| 热交换器 | 1 | ||||
| 一次侧供水温度 | 1 | 1 | |||
| 一次侧流量 | 1 | 1 | |||
| 一次侧电动调节阀 | 1 | 1 | |||
综合布线系统的组成（6个子系统）：
-
工作区子系统
包括用户终端设备（如电脑、电话）到信息插座之间的连接。 -
水平子系统
从配线间到工作区之间的布线，包括信息插座、跳线、水平电缆等。 -
管理子系统
包括配线架、跳线和管理用模块，实现灵活的线路管理和配置。 -
干线子系统（垂直子系统）
连接不同楼层或建筑之间的通信主干线路，主要负责数据和语音主干传输。 -
设备间子系统
安装服务器、交换机、程控交换机等通信设备的场所，负责整个系统的核心设备连接。 -
建筑群子系统
用于连接多个建筑物之间的通信线路（如光缆），构成一个建筑群的通信网络。
