低功耗模式介绍

news 2025/9/10 9:04:05

STM32的3种低功耗模式

STM32的这三种低功耗模式主要针对不同的功耗和性能需求，逐级降低功耗：

1、睡眠模式 (Sleep Mode)

特点：内核（CPU）停止运行，但系统时钟 (Systick) 和一些外设（如NVIC）仍然可以工作。这种模式非常适合短时间的休眠。

void lpwr_enter_sleep(void)
{HAL_SuspendTick();    //暂停滴答定时器HAL_PWR_EnterSLEEPMode(PWR_MAINREGULATOR_ON,PWR_SLEEPENTRY_WFI);}

2、停止模式 (Stop Mode)

特点：系统时钟停止，1.8V内核电源继续工作，PLL（锁相环，关闭后，系统失去倍频效果）、HIS（高速内部振荡器，内部时钟源，不再为CPU和外设提供高速时钟）和HSE RC（高速外部振荡器，用于系统时钟的基准源，失去高精度的时钟源）振荡器关闭，寄存器和SRAM数据保留。只有低速时钟 (LSI或LSE) 可以工作，允许使用低功耗的外部中断来唤醒。

void lpwr_enter_stop(void)
{//暂停滴答定时器HAL_SuspendTick();//点亮LED2，代表进入停机模式led2_on();//进入到停机模式HAL_PWR_EnterSTOPMode(PWR_MAINREGULATOR_ON,PWR_STOPENTRY_WFI);//熄灭LED2，代表退出停机模式led2_off();//当退出停机模式后，时钟也发生了变化，会从72M变为8M（HSI）  故需要重新配置系统时钟stm32_clock_init(RCC_PLL_MUL9);}

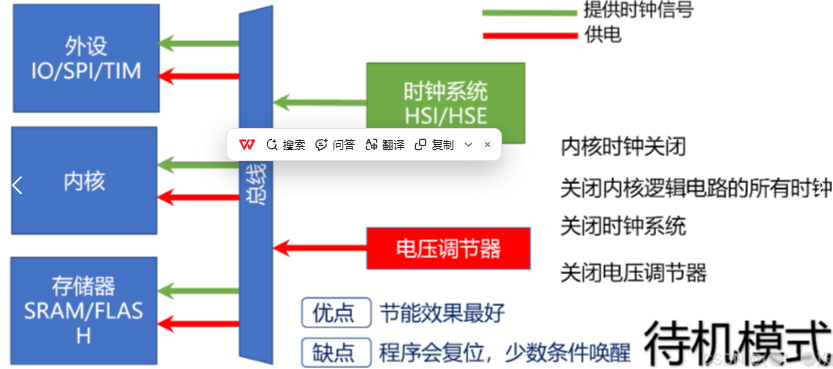

3、待机模式 (Standby Mode)

特点：内核电源关闭，所有寄存器和SRAM内容丢失，仅保留备份寄存器和待机电路供电。种模式能够实现最低功耗，适用于极限低功耗场景。

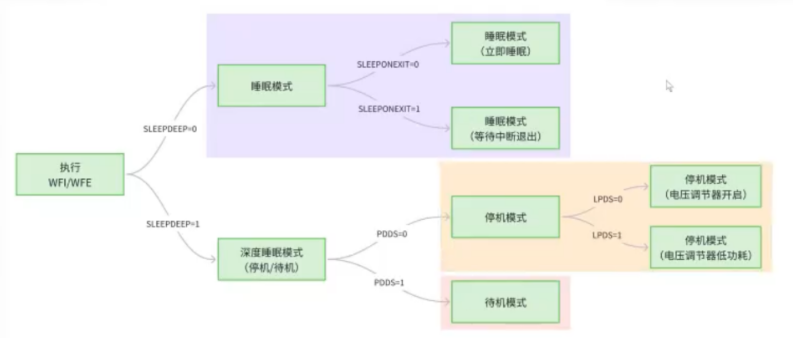

不同模式进入的标志如下

不同模式的唤醒方式

void lpwr_enter_standby(void)     //待机模式
{//使能电源时钟（关闭电压调节器）__HAL_RCC_PWR_CLK_ENABLE();//使能WAKEUP引脚的唤醒状态HAL_PWR_EnableWakeUpPin(PWR_WAKEUP_PIN1);//清除唤醒标记，否则将持续保持唤醒状态__HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);//进入待机模式HAL_PWR_EnterSTANDBYMode();//测试  ，看代码会不会进行到下面led2_on();}

main.c 代码

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "lpwr.h"
#include "key.h"int main(void)
{HAL_Init();                         /* 初始化HAL库 */stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */led_init();uart1_init(115200);KEY_init();lpwr_init();printf("hello world!\r\n");uint8_t i=0;while(1){ if(KEY_scan() == 2){//lpwr_enter_sleep();//lpwr_enter_stop();lpwr_enter_standby();}if(i%20 == 0)led1_toggle();i++;delay_ms(10);}
}
