STM32入门笔记(05):内部高速8Mhz时钟最大时钟可以设置 64 Mhz?如何修改system_stm32f10x.c里面的代码?

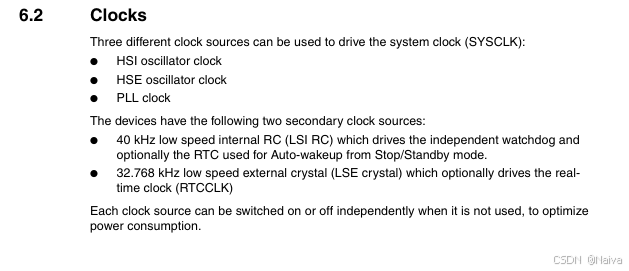

6.2 Clocks
最大系统时钟频率
当 STM32F103 系列仅使用内部高速振荡器(HSI,8 MHz)作为时钟源,并通过 PLL 放大时,最大可达 64 MHz。([forum.mikroe.com][1], [keil.com][2])
- HSI 被内部除以 2(即 4 MHz)后输入 PLL,PLL 最多可设置到 ×16,因此最大输出时钟为 4 MHz × 16 = 64 MHz。([forum.mikroe.com][1])
- 如果不使用 PLL,直接用 HSI 作为系统时钟,则只能运行在 8 MHz。([Medium][3])
修改步骤概览
要在 system_stm32f10x.c
中去掉外部 8 MHz 晶振(HSE),并改用 HSI/2 → PLL → 64 MHz,需要:
-
在预编译宏中定义新的选择:
#define SYSCLK_USE_HSI_PLL
-
在
SystemCoreClock
的初始值分支里添加对应项:#ifdef SYSCLK_USE_HSI_PLLuint32_t SystemCoreClock = 64000000; // 64 MHz #elif defined SYSCLK_FREQ_72MHz… #endif
-
在
SetSysClock()
的分支调度中增加 HSI_PLL 路径:static void SetSysClock(void) {… #elif defined SYSCLK_USE_HSI_PLLSetSysClockToHSI_PLL(); #endif }
-
新增并实现
SetSysClockToHSI_PLL()
函数,用来配置 PLL 源为 HSI/2,倍乘因子为 16:static void SetSysClockToHSI_PLL(void) {// 1. 确保 HSI 已开启并稳定RCC->CR |= RCC_CR_HSION;while (!(RCC->CR & RCC_CR_HSIRDY)) {}// 2. 配置 PLL 源:HSI/2, 倍频 ×16RCC->CFGR &= ~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);RCC->CFGR |= RCC_CFGR_PLLSRC_HSI_Div2 // PLL 时钟源 = HSI/2| RCC_CFGR_PLLMULL16; // PLL 倍频因子 = 16// 3. 启动 PLL 并等待就绪RCC->CR |= RCC_CR_PLLON;while (!(RCC->CR & RCC_CR_PLLRDY)) {}// 4. 选择 PLL 作为系统时钟源RCC->CFGR &= ~RCC_CFGR_SW;RCC->CFGR |= RCC_CFGR_SW_PLL;while ((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_PLL) {}// 5. 设置总线预分频:AHB = /1, APB1 = /2, APB2 = /1RCC->CFGR &= ~(RCC_CFGR_HPRE | RCC_CFGR_PPRE1 | RCC_CFGR_PPRE2);RCC->CFGR |= RCC_CFGR_PPRE1_DIV2; // APB1 ≤36MHz// 6. 配置 Flash 延时为 2 WS (64MHz 下至少需 2 WS)FLASH->ACR &= ~FLASH_ACR_LATENCY;FLASH->ACR |= FLASH_ACR_LATENCY_2; }
- 以上配置最终使得:
SYSCLK = PLLCLK = 64 MHz
,HCLK = 64 MHz
,PCLK2 = 64 MHz
,PCLK1 = 32 MHz
(符合 APB1 ≤ 36 MHz 要求)。([keil.com][2])
- 以上配置最终使得:
关键寄存器说明
-
RCC->CR
HSION
(bit0):开启内部振荡器。HSIRDY
(bit1):HSI 就绪标志。PLLON
(bit24):开启 PLL。PLLRDY
(bit25):PLL 就绪标志。
-
RCC->CFGR
SW
(bits1:0):系统时钟切换;00=HSI
,10=PLL
。SWS
(bits3:2):时钟源就绪标志。PLLSRC
(bit16):PLL 源选择;0=HSI/2
,1=HSE
。PLLMULL
(bits21:18):PLL 倍频因子;1110
对应 ×16。HPRE
、PPRE1
、PPRE2
:AHB/APB 预分频。
-
FLASH->ACR
LATENCY
(bits2:0):Flash 访问延时周期;在 48–72 MHz 下至少要2 WS
(值010
)。
以上即为使用内部 8 MHz 时钟、最大可达 64 MHz 的配置方案,并附上关键代码修改示例。
资料下载
- STM32F103C8T6-72Mhz外部晶振改64Mhz内部高速时钟.rar
参考资料
- [1] STM32F103C8T6标准库修改内部时钟以及去除32最小系统板上的8MHZ和32.768KHZ外部晶振
- [2] 【Github】NordicPlayground/mbed
