Android Framework学习五：APP启动过程原理及速度优化

news 来源：原创 2025/5/15 9:59:29

文章目录

  • APP启动优化概述
  • APP启动流程
    • 点击图片启动APP的过程
    • 启动触发
    • Zygote 与应用进程创建
      • Zygote
      • 进程的创建
      • 应用进程初始化
    • Application
    • Activity 启动与显示
  • 优化启动时黑白屏现象
    • 可优化的阶段
      • Application阶段
        • 相关优化
      • Activity阶段
      • 数据加载阶段
  • Framework学习系列文章

APP启动优化概述

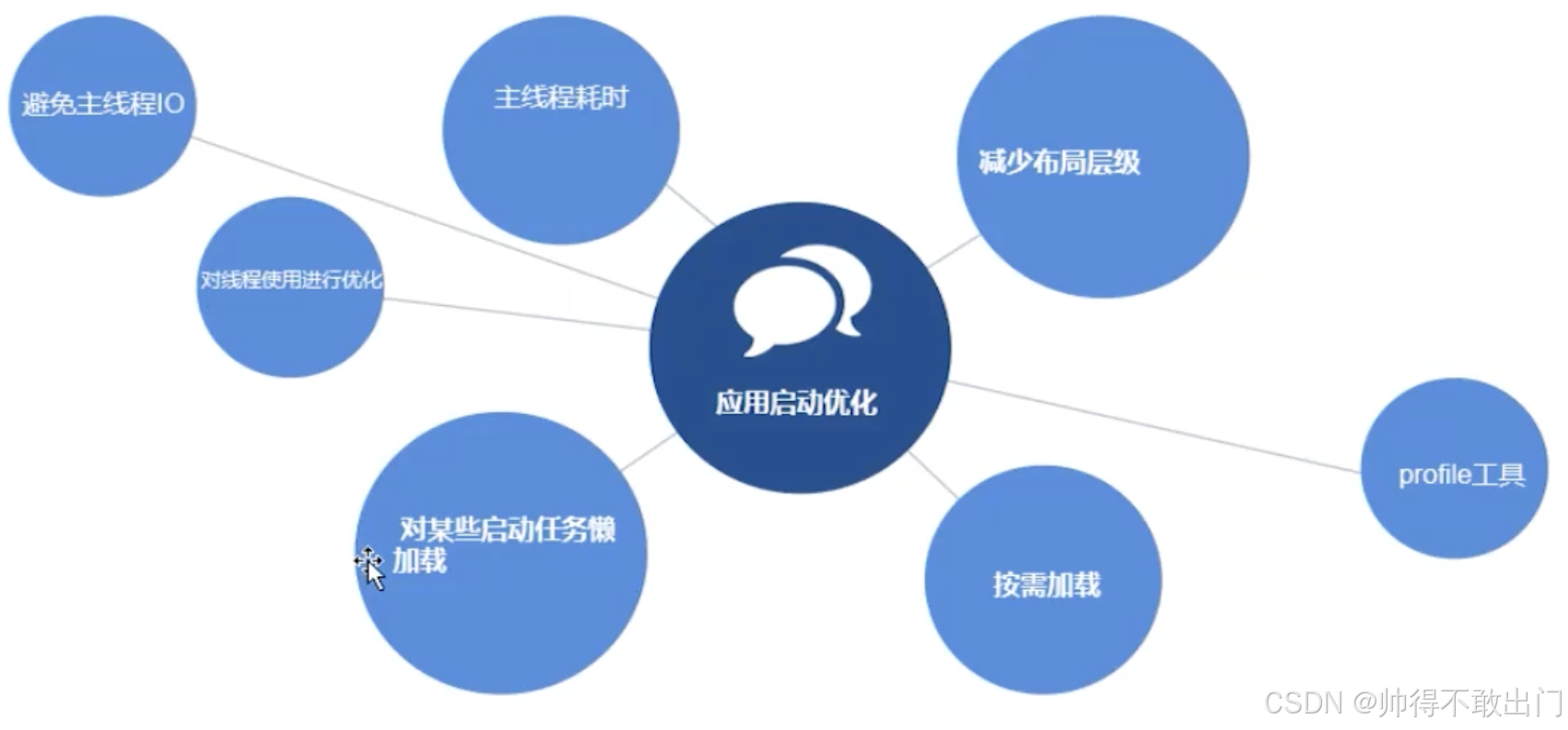

  1. 优化方向
    在这里插入图片描述

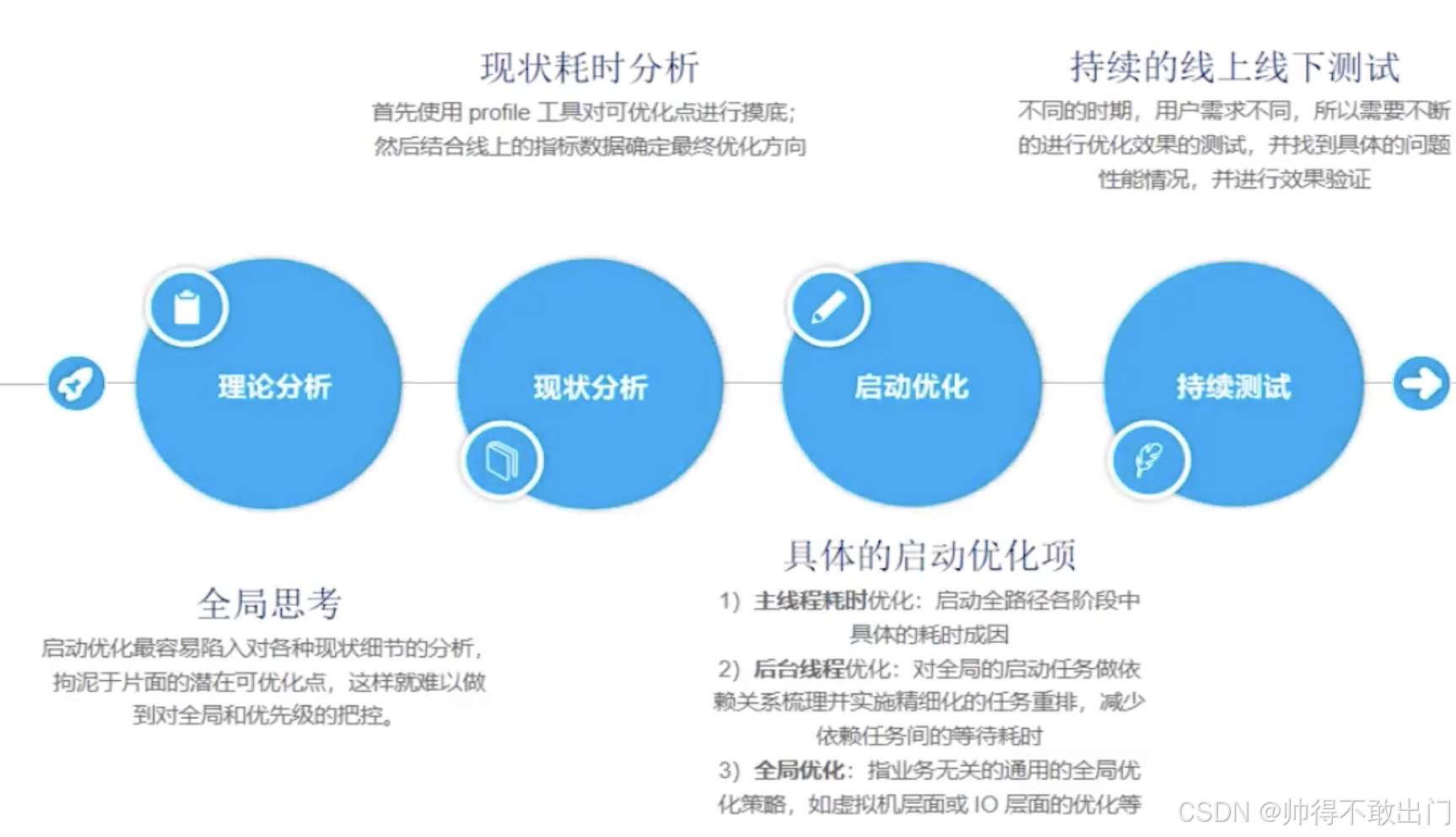

  2. 启动优化流程
    在这里插入图片描述

APP启动流程

在这里插入图片描述

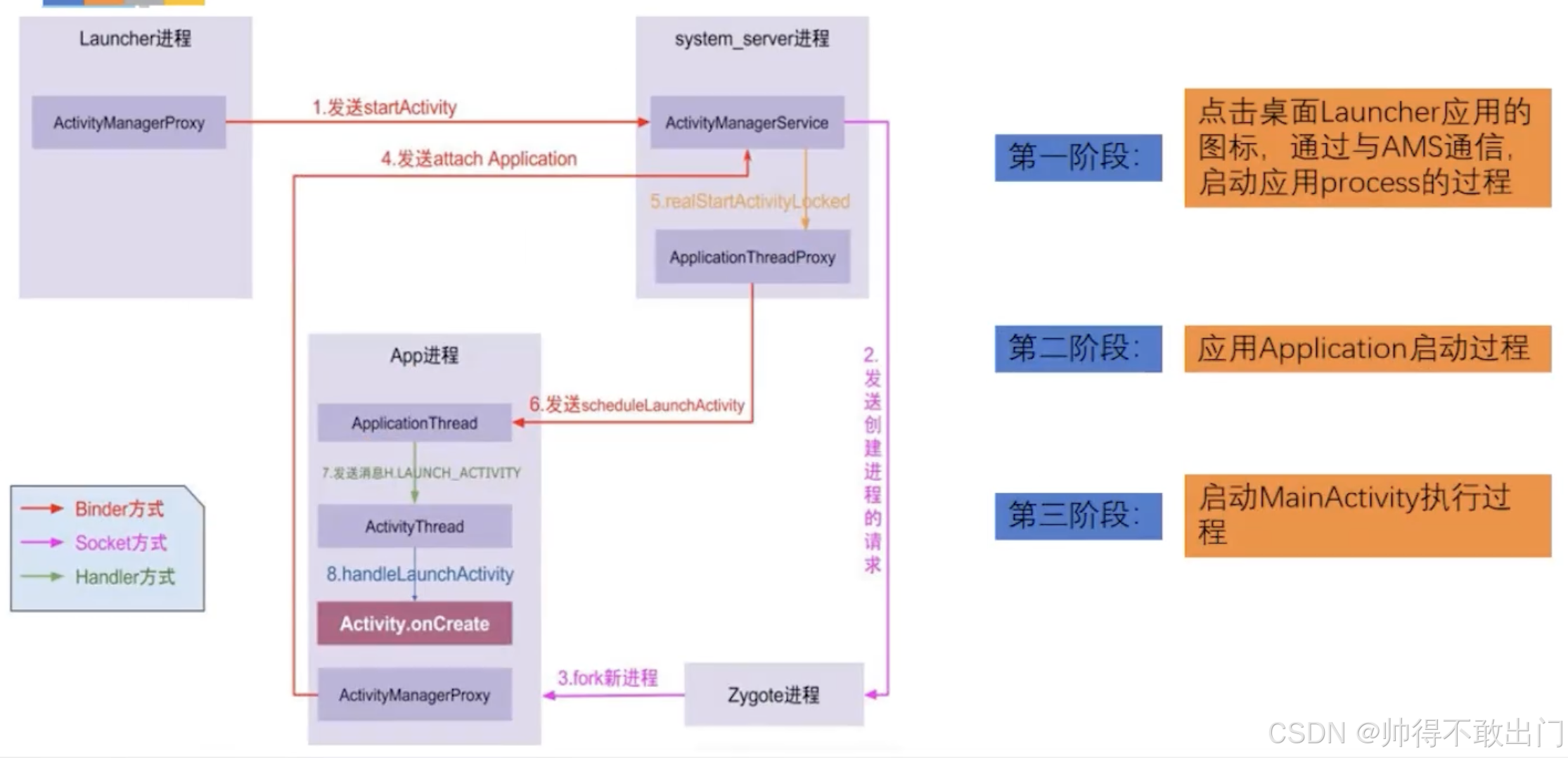

点击图片启动APP的过程

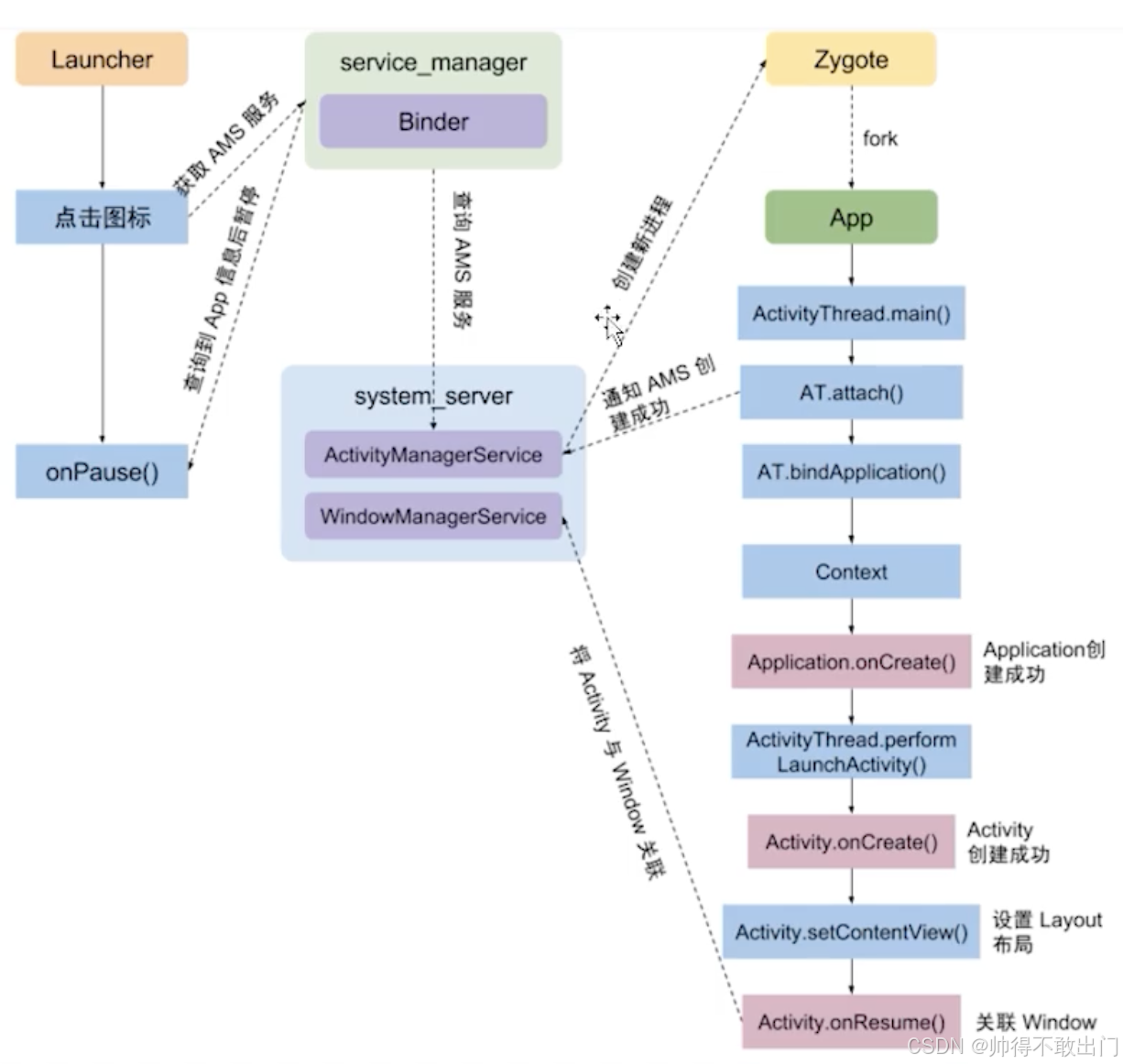

这张图展示了 Android 系统中应用程序（App）启动的完整流程，涉及多个关键组件及其交互
在这里插入图片描述

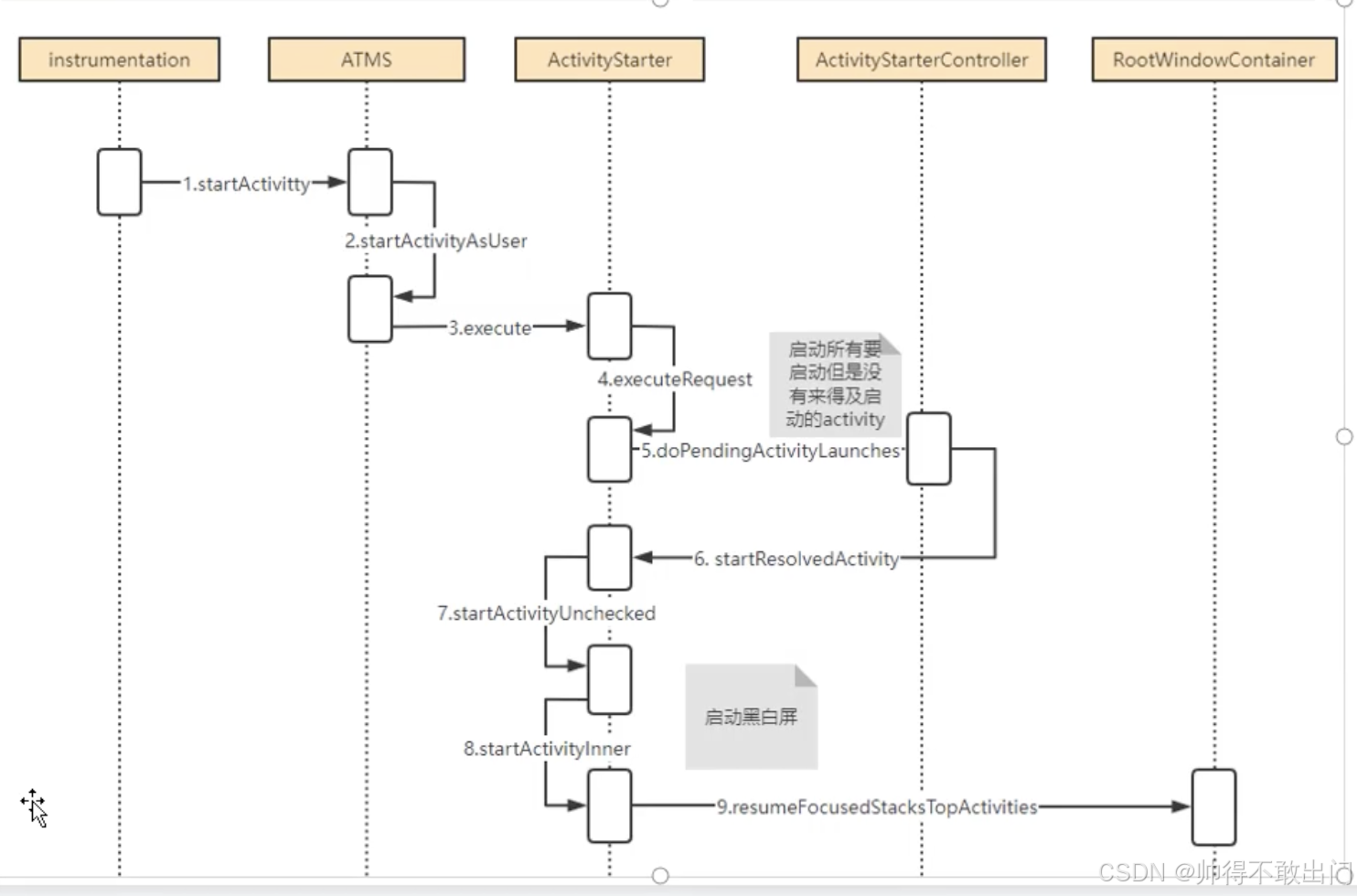

启动触发

  1. Launcher：用户在手机桌面点击应用图标，Launcher（桌面启动器）响应点击事件。通过Binder机制向service_manager查询ActivityTaskManagerService（ATMS，活动管理服务）服务。
  2. service_manager 和 Binder：service_manager是系统中管理服务的组件，通过Binder这种进程间通信机制，Launcher获取到AMS服务的相关信息。Binder是 Android 系统中实现进程间通信的重要机制，提供高效稳定的通信能力。
  3. system_server：system_server进程是 Android 系统核心进程，包含ActivityManagerService和WindowManagerService等重要服务。AMS负责管理应用程序的生命周期、Activity 的启动与切换等；WindowManagerService负责窗口的管理和显示等。

在这里插入图片描述

具体代码如下：

  • Launcher调用Activity.startActivity启动Activity
    Activity.java
@Overridepublic void startActivity(Intent intent, @Nullable Bundle options) {...if (options != null) {startActivityForResult(intent, -1, options);} else {startActivityForResult(intent, -1);}}public void startActivityForResult(@RequiresPermission Intent intent, int requestCode,@Nullable Bundle options) {...Instrumentation.ActivityResult ar =mInstrumentation.execStartActivity(this, mMainThread.getApplicationThread(), mToken,this,intent, requestCode, options);...}
  • Instrumentation.execStartActivity调用
    Instrumentation.java
public ActivityResult execStartActivity(Context who, IBinder contextThread, IBinder token, Activity target,Intent intent, int requestCode, Bundle options) {...// ActivityTaskManagerServiceint result = ActivityTaskManager.getService().startActivity(whoThread,who.getBasePackageName(),who.getAttributionTag(),intent,intent.resolveTypeIfNeeded(who.getContentResolver()),token,target != null ? target.mEmbeddedID : null, requestCode, 0, null, options); ...
}
  • ActivityTaskManagerService.startActivityAsUser
    ActivityTaskManagerService::startActivity调用startActivityAsUser
    ActivityTaskManager.getService()其实返回的是ATMS的binder
final IBinder b = ServiceManager.getService(Context.ACTIVITY_TASK_SERVICE);
return IActivityTaskManager.Stub.asInterface(b);

至此，startActivity 的工作重心成功地从 应用进程(app) 转移到了系统进程(system_service) 的 ATMS 中。

private int startActivityAsUser(IApplicationThread caller, String callingPackage,@Nullable String callingFeatureId, Intent intent, String resolvedType,IBinder resultTo, String resultWho, int requestCode, int startFlags,ProfilerInfo profilerInfo, Bundle bOptions, int userId, boolean validateIncomingUser) {assertPackageMatchesCallingUid(callingPackage);enforceNotIsolatedCaller("startActivityAsUser");userId = getActivityStartController().checkTargetUser(userId, validateIncomingUser,Binder.getCallingPid(), Binder.getCallingUid(), "startActivityAsUser");// getActivityStartController().obtainStarter是ActivityStarterreturn getActivityStartController().obtainStarter(intent, "startActivityAsUser").setCaller(caller).setCallingPackage(callingPackage).setCallingFeatureId(callingFeatureId).setResolvedType(resolvedType).setResultTo(resultTo).setResultWho(resultWho).setRequestCode(requestCode).setStartFlags(startFlags).setProfilerInfo(profilerInfo).setActivityOptions(bOptions).setUserId(userId).execute();}
  • ActivityStarter.execute
    ActivityStarter.java
int execute() {...res = executeRequest(mRequest);...}

private int executeRequest(Request request) {...ActivityRecord sourceRecord = null;ActivityRecord resultRecord = null;...mLastStartActivityResult = startActivityUnchecked(r, sourceRecord, voiceSession,request.voiceInteractor, startFlags, true /* doResume */, checkedOptions, inTask,restrictedBgActivity, intentGrants);...return mLastStartActivityResult;}
  • ActivityStarter.startActivityUnchecked
private int startActivityUnchecked(final ActivityRecord r, ActivityRecord sourceRecord,IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor,int startFlags, boolean doResume, ActivityOptions options, Task inTask,boolean restrictedBgActivity, NeededUriGrants intentGrants) {....try {...result = startActivityInner(r, sourceRecord, voiceSession, voiceInteractor,startFlags, doResume, options, inTask, restrictedBgActivity, intentGrants);} finally {...}postStartActivityProcessing(r, result, startedActivityRootTask);return result;}
  • ActivityStarter.startActivityInner
int startActivityInner(final ActivityRecord r, ActivityRecord sourceRecord,IVoiceInteractionSession voiceSession, IVoiceInteractor voiceInteractor,int startFlags, boolean doResume, ActivityOptions options, Task inTask,boolean restrictedBgActivity, NeededUriGrants intentGrants) {setInitialState(r, options, inTask, doResume, startFlags, sourceRecord, voiceSession,voiceInteractor, restrictedBgActivity);...// RootWindowContainermRootWindowContainer.resumeFocusedTasksTopActivities(mTargetRootTask, mStartActivity, mOptions, mTransientLaunch);...return START_SUCCESS;}
  • RootWindowContainer.resumeFocusedTasksTopActivities
boolean resumeFocusedTasksTopActivities(Task targetRootTask, ActivityRecord target, ActivityOptions targetOptions,boolean deferPause) {...boolean result = false;if (targetRootTask != null && (targetRootTask.isTopRootTaskInDisplayArea()|| getTopDisplayFocusedRootTask() == targetRootTask)) {// Taskresult = targetRootTask.resumeTopActivityUncheckedLocked(target, targetOptions,deferPause);}...return result;}
  • Task.resumeTopActivityInnerLocked
    Task.java
 private boolean resumeTopActivityInnerLocked(ActivityRecord prev, ActivityOptions options) {...if (mResumedActivity != null) {pausing |= startPausingLocked(userLeaving, false , next); // 这里会调用Launcher的pause}...// ActivityTaskSupervisormStackSupervisor.startSpecificActivity(next, true, false);...}

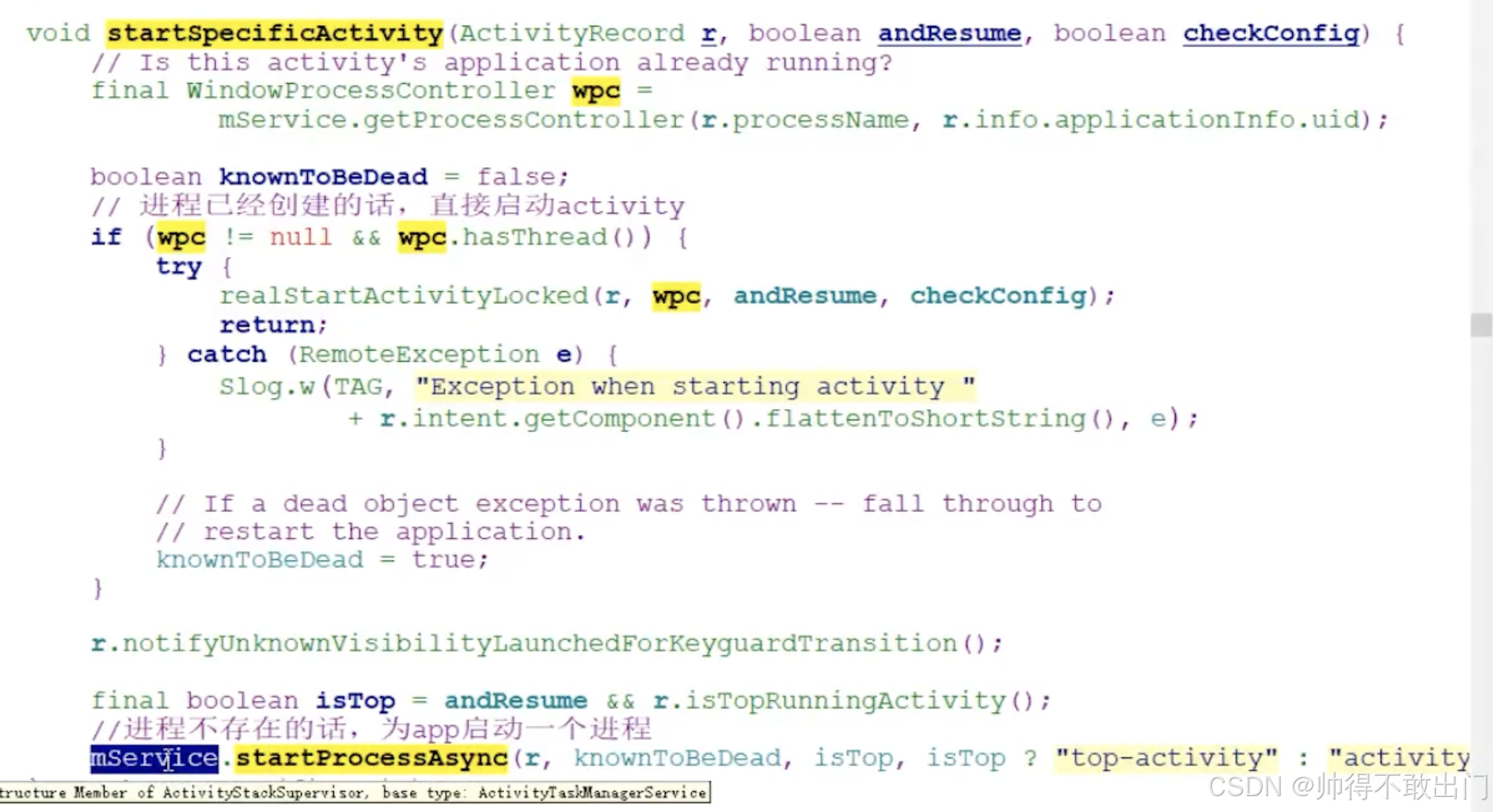

  • ActivityStackSupervisor::startSpecificActivity
    ActivityStackSupervisor会判断进程是否存在，存在则调用realStartActivityLocked，不存在则调用startProcessAsync创建其实是通过Zygote来fork创建进程，进程创建后还是会调用realStartActivityLocked的。
    在这里插入图片描述

Zygote 与应用进程创建

Zygote

Zygote：AMS通过Zygote进程来创建新的应用程序进程（App）。Zygote 是 Android 系统中一个特殊的进程，是所有 Java 应用程序进程的孵化器，它在系统启动时就已启动并处于就绪状态。Zygote 通过fork系统调用创建新的应用进程，新进程会继承 Zygote 进程的一些初始化状态，提高应用启动效率。

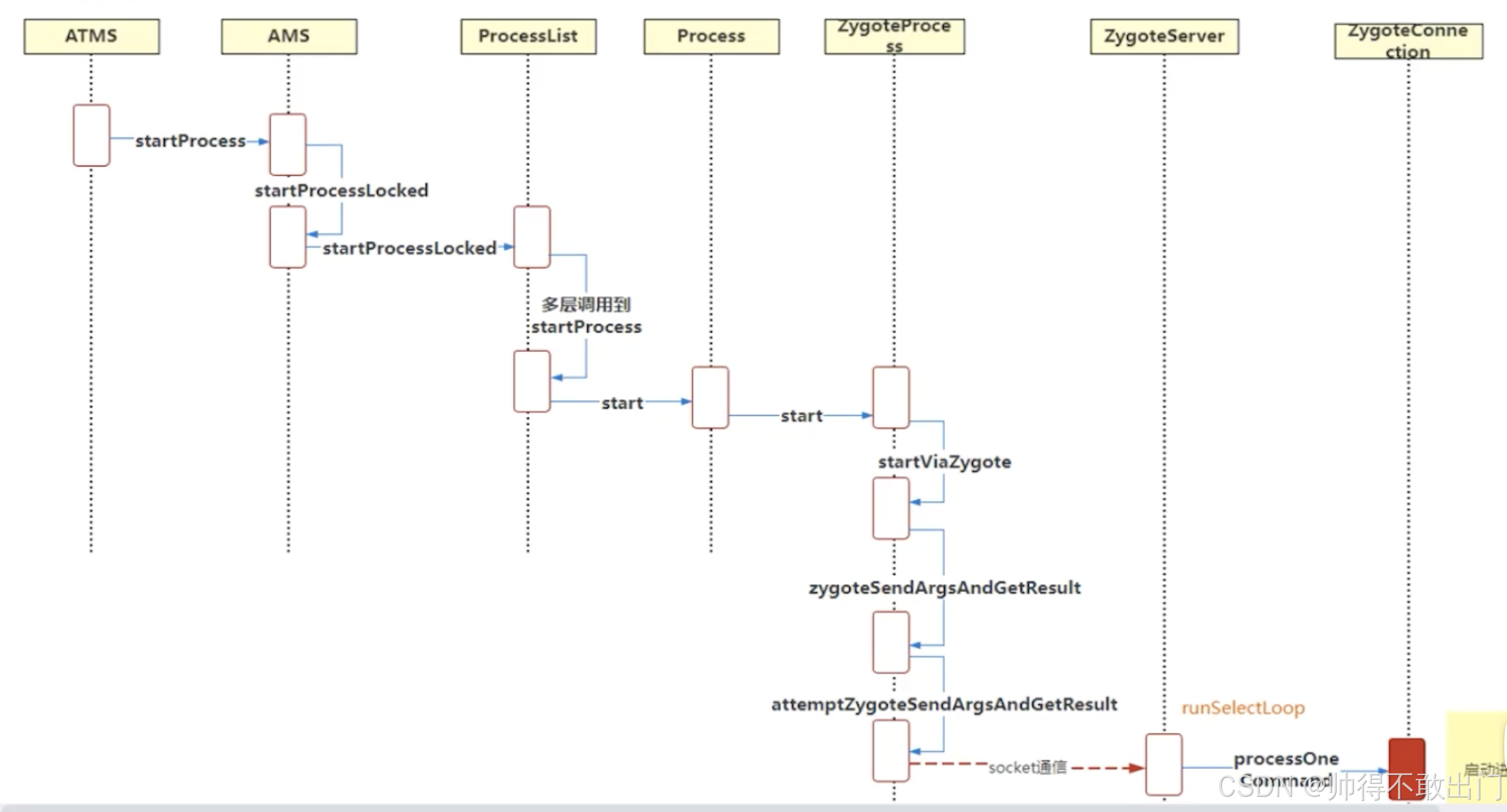

进程的创建

在这里插入图片描述
来看看mService.startProcessAsync

  • ActivityManagerInternal.startProcess()
/*** Activity manager local system service interface.*/
public abstract class ActivityManagerInternal {/** Starts a given process. */// 调用的是ActivityManagerService.LocalService.startProcess()--》ActivityManagerService.startProcessLockedpublic abstract void startProcess(String processName, ApplicationInfo info,boolean knownToBeDead, boolean isTop, String hostingType, ComponentName hostingName);
}
  • ActivityManagerService.startProcessLocked
/*** Process management.*/final ProcessList mProcessList;@GuardedBy("this")final ProcessRecord startProcessLocked(String processName,ApplicationInfo info, boolean knownToBeDead, int intentFlags,HostingRecord hostingRecord, int zygotePolicyFlags, boolean allowWhileBooting,boolean isolated, boolean keepIfLarge) {// ProcessList,最终调用的是ProcessList.startProcess()-->Process.startreturn mProcessList.startProcessLocked(processName, info, knownToBeDead, intentFlags,hostingRecord, zygotePolicyFlags, allowWhileBooting, isolated, 0 /* isolatedUid */,keepIfLarge, null /* ABI override */, null /* entryPoint */,null /* entryPointArgs */, null /* crashHandler */);}
  • Process.start
/*** State associated with the zygote process.*/public static final ZygoteProcess ZYGOTE_PROCESS = new ZygoteProcess();public static ProcessStartResult start(@NonNull final String processClass,@Nullable final String niceName,int uid, int gid, @Nullable int[] gids,int runtimeFlags,int mountExternal,int targetSdkVersion,@Nullable String seInfo,@NonNull String abi,@Nullable String instructionSet,@Nullable String appDataDir,@Nullable String invokeWith,@Nullable String packageName,int zygotePolicyFlags,boolean isTopApp,@Nullable long[] disabledCompatChanges,@Nullable Map<String, Pair<String, Long>>pkgDataInfoMap,@Nullable Map<String, Pair<String, Long>>whitelistedDataInfoMap,boolean bindMountAppsData,boolean bindMountAppStorageDirs,@Nullable String[] zygoteArgs) {return ZYGOTE_PROCESS.start(processClass, niceName, uid, gid, gids,runtimeFlags, mountExternal, targetSdkVersion, seInfo,abi, instructionSet, appDataDir, invokeWith, packageName,zygotePolicyFlags, isTopApp, disabledCompatChanges,pkgDataInfoMap, whitelistedDataInfoMap, bindMountAppsData,bindMountAppStorageDirs, zygoteArgs);}
  • ZygoteProcess.start
    ZygoteProcess 最核心的作用是借助与 Zygote 进程的通信，创建新的应用进程
public final Process.ProcessStartResult start(...) {return startViaZygote(processClass, niceName, uid, gid, gids,runtimeFlags, mountExternal, targetSdkVersion, seInfo,abi, instructionSet, appDataDir, invokeWith, /*startChildZygote=*/ false,packageName, zygotePolicyFlags, isTopApp, disabledCompatChanges,pkgDataInfoMap, allowlistedDataInfoList, bindMountAppsData,bindMountAppStorageDirs, zygoteArgs);}

会通过LocalSocket与Zygote建立socket连接，沟通Zygote fork进程
在这里插入图片描述

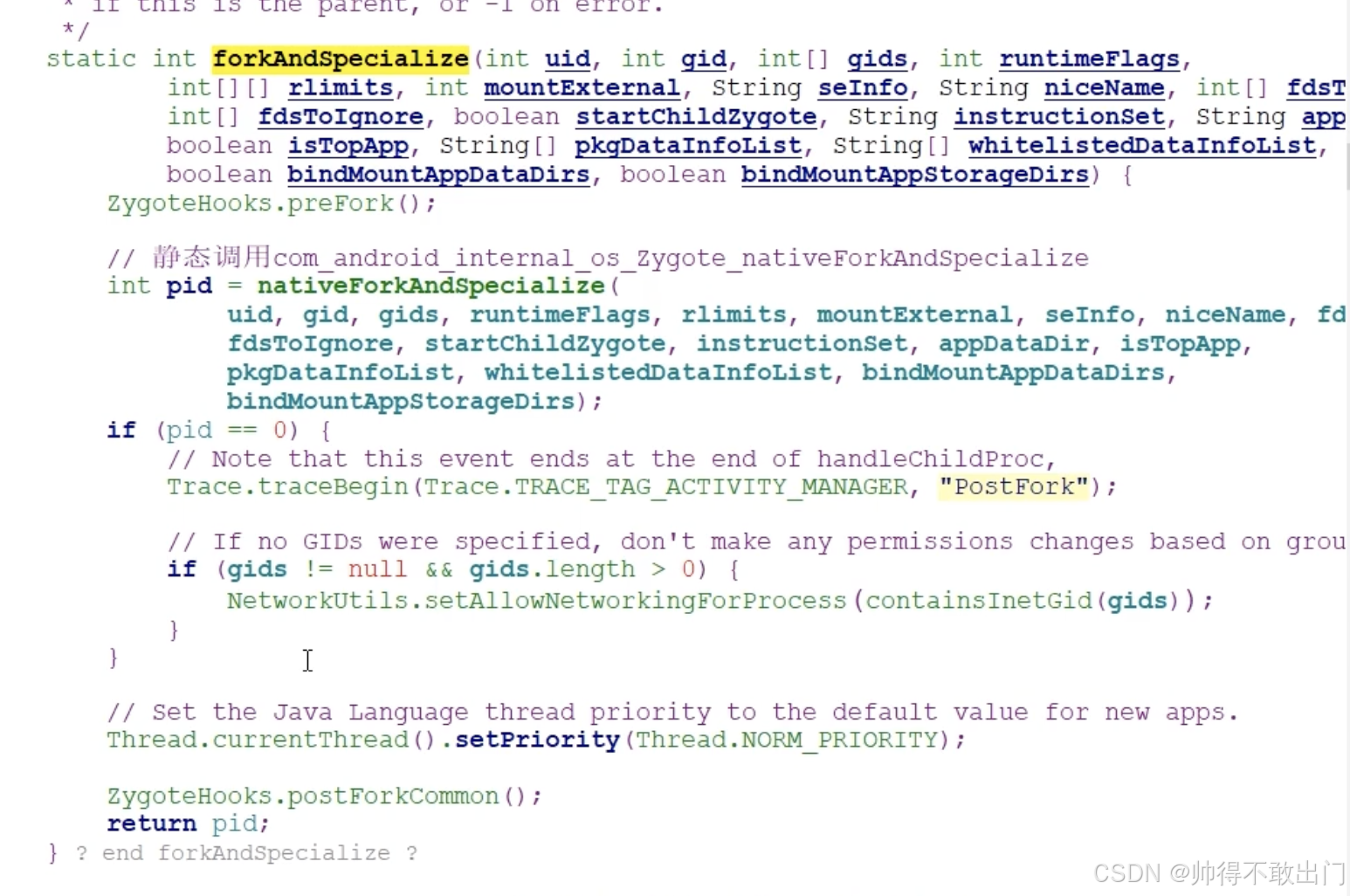

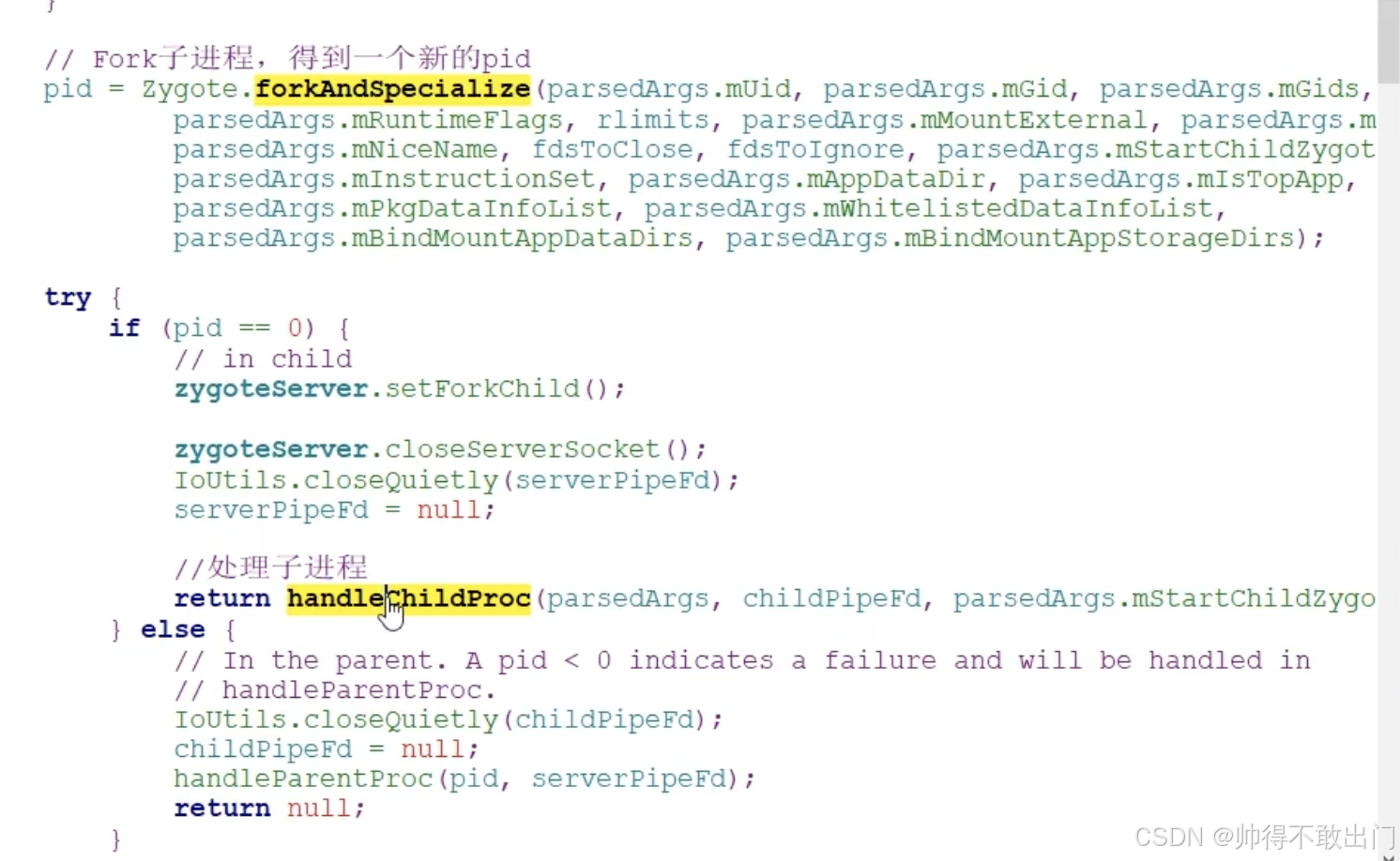

  • ZygoteConnection.forkAndSpecialize
    这个时候还是在.cpp中执行，fork子进程，native方法，内部实现就是c语言的fork函数调用。
    在这里插入图片描述

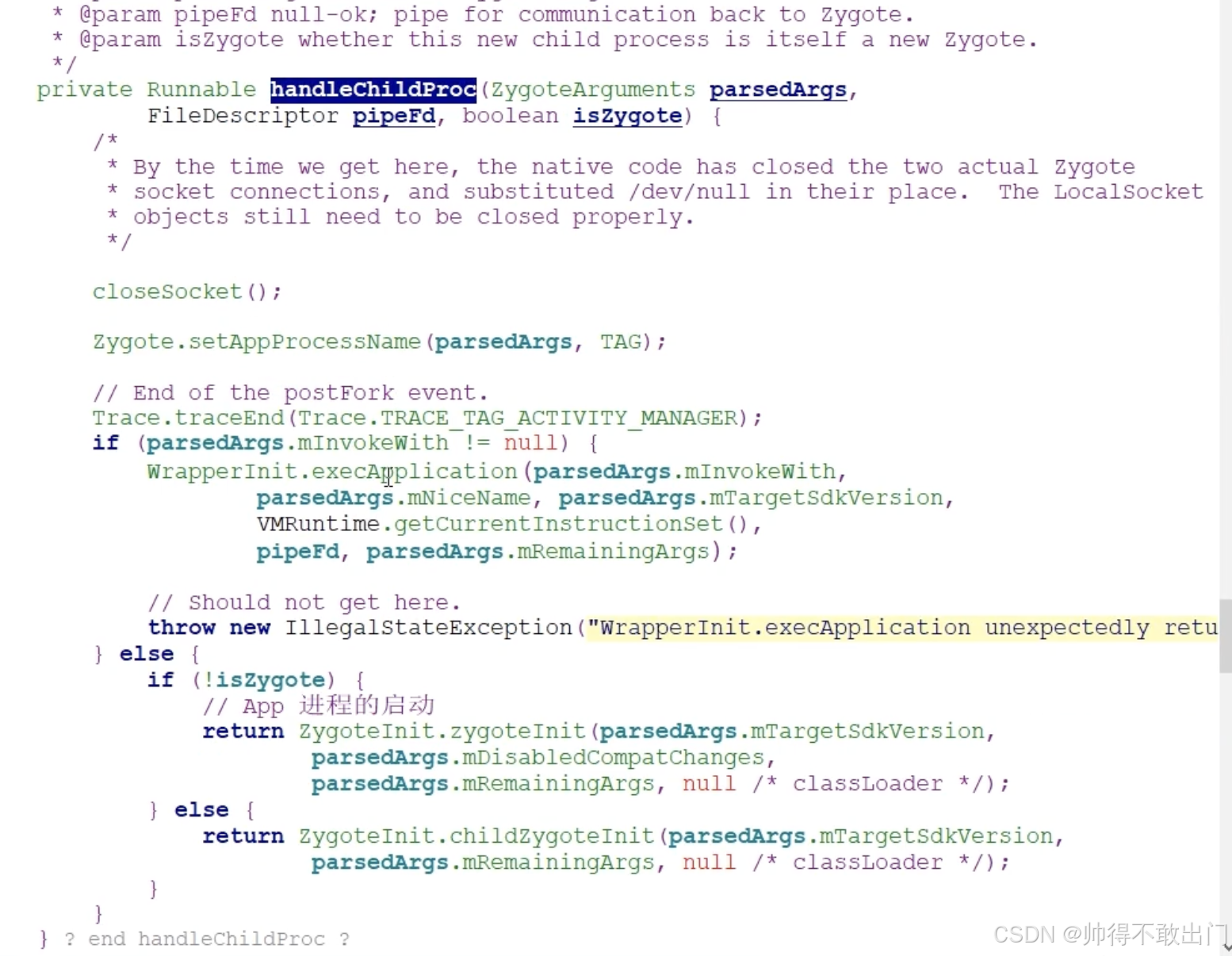

  • ZygoteConnection.handleChildProc
    ZygoteConnection.java这个时候跑到java，这里是子进程的代码了，
    在这个函数中会调用ZygoteInit
    在这里插入图片描述

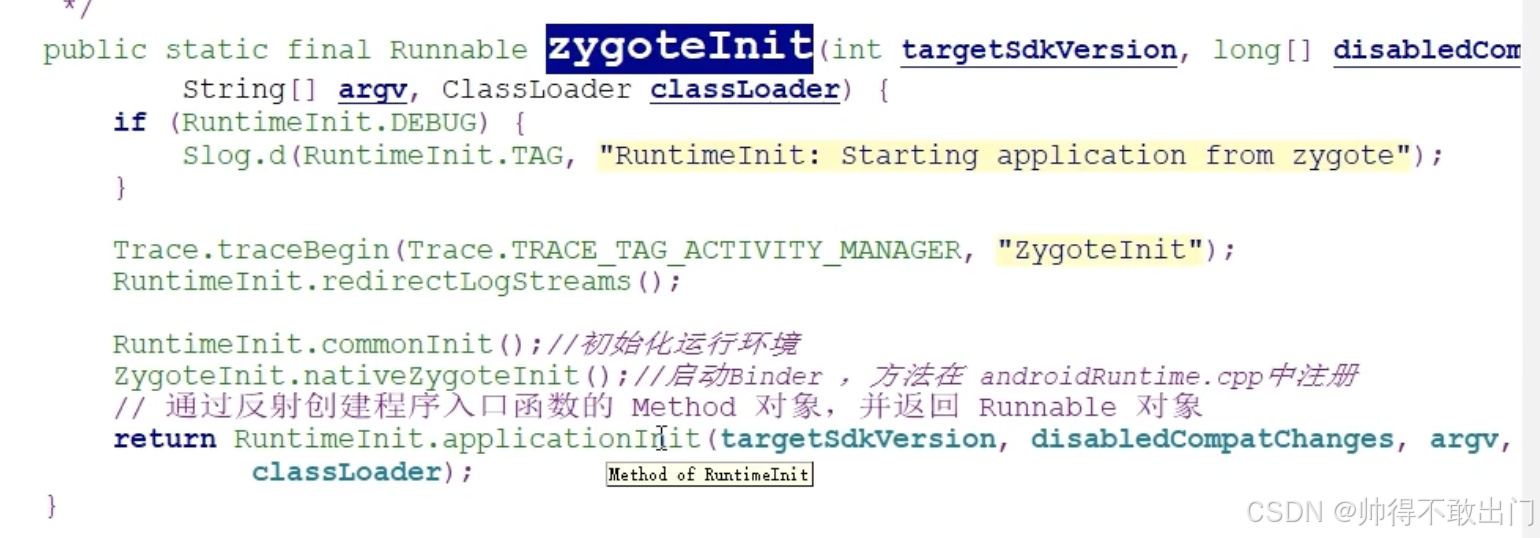

  • ZygoteInit.ZygoteInit
    ZygoteInit.java
    在这里插入图片描述

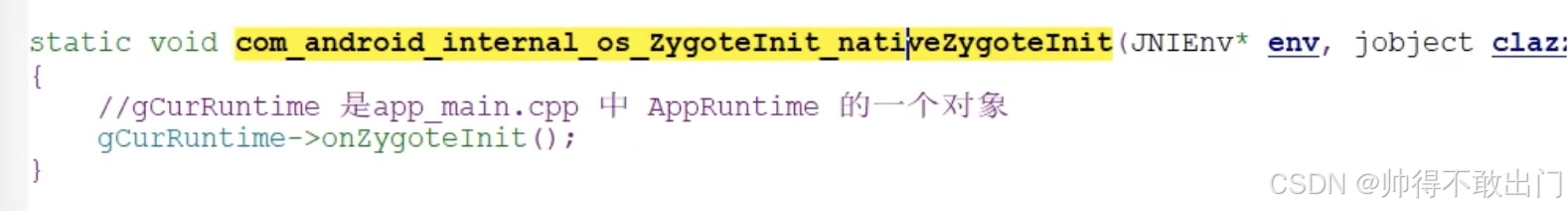

  • nativeZygoteInit
    AndroidRuntime.cpp
    在这里插入图片描述
    在这里插入图片描述

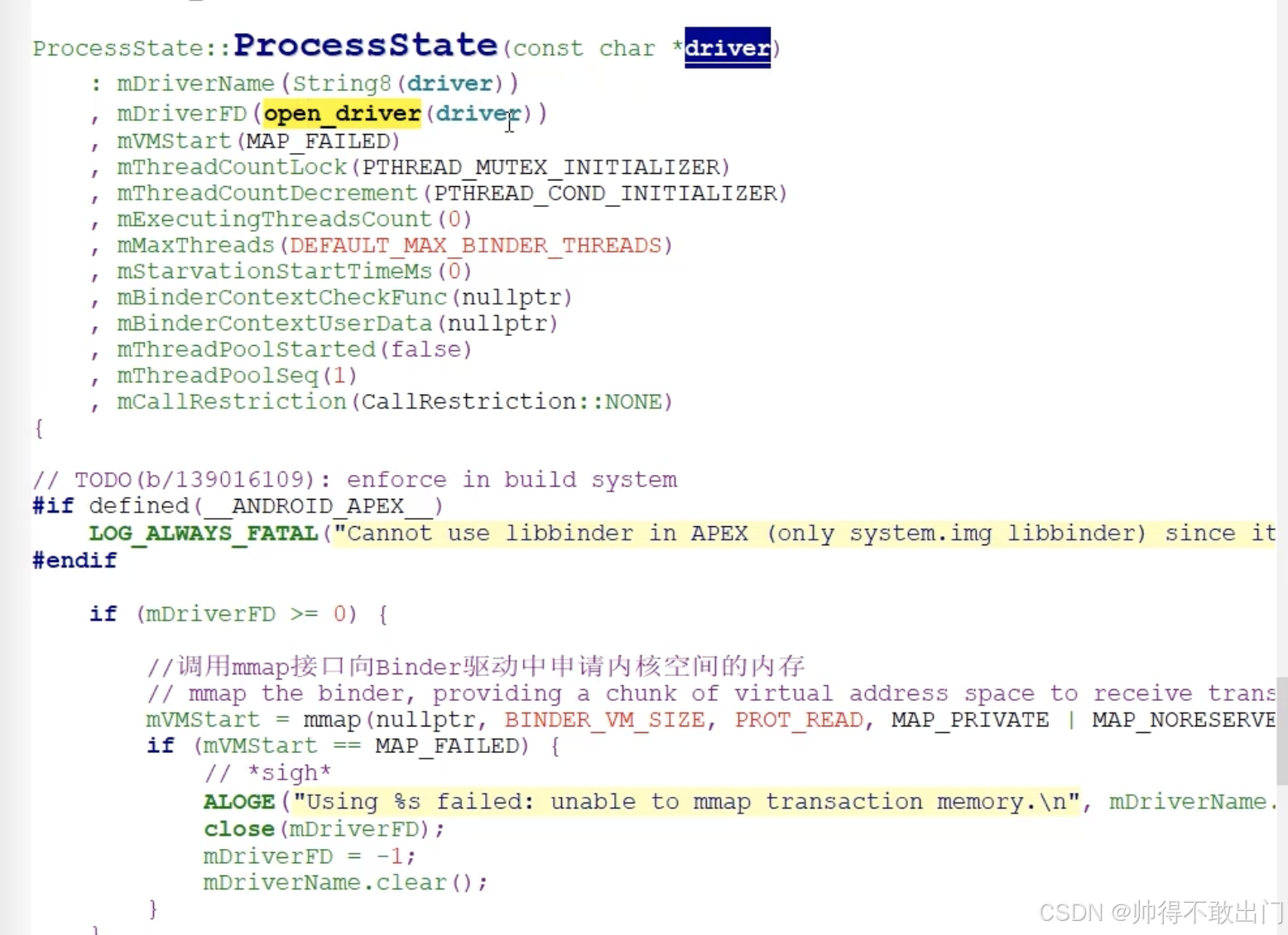

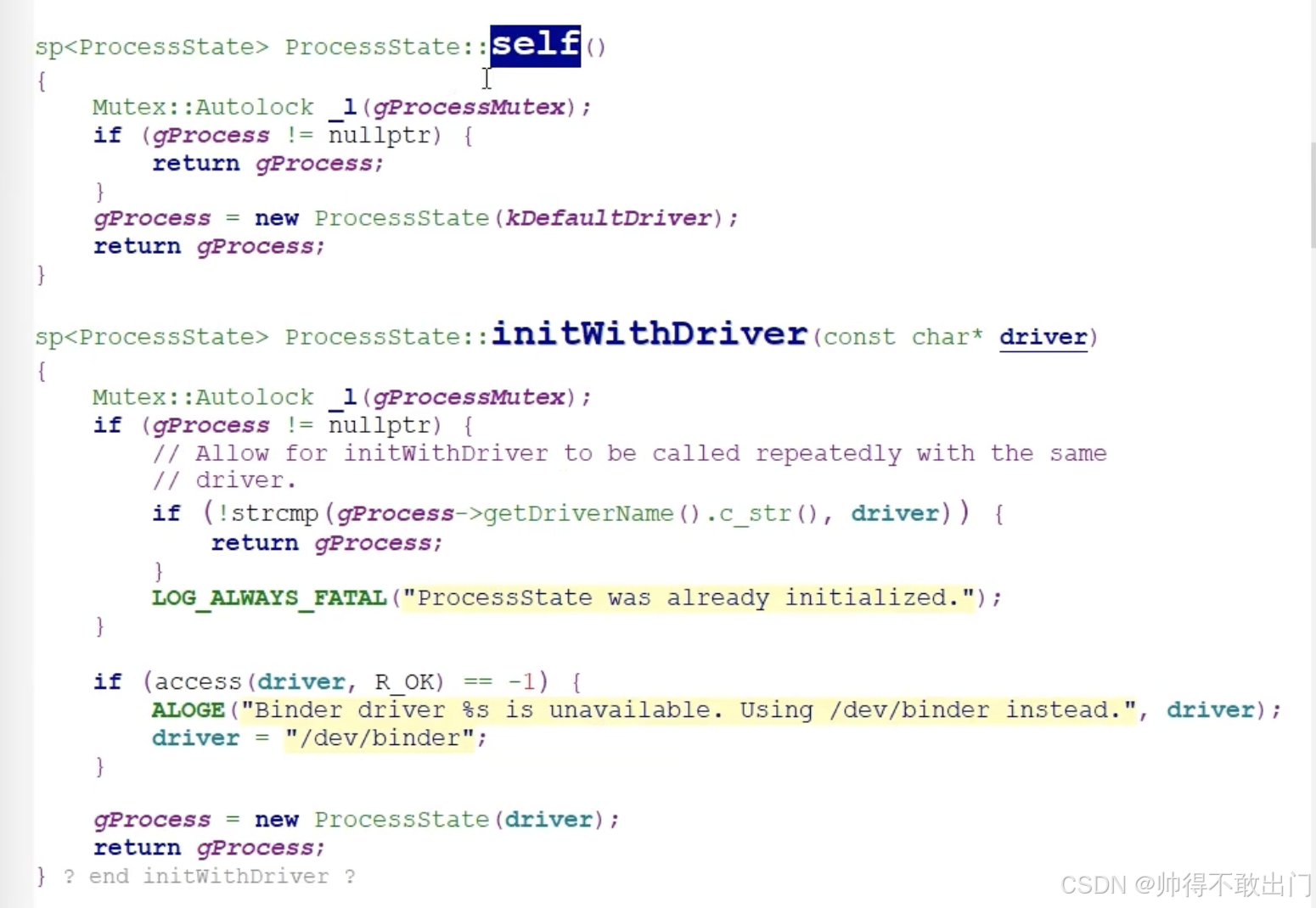

  • ProcessState构造创建Binder
    ProcessState.cpp
    在这里插入图片描述构造ProcessState时就会调用open_driver(“/dev/binder”)，打开binder驱动设备，然后通过mmap向binder驱动申请空间。
    在这里插入图片描述

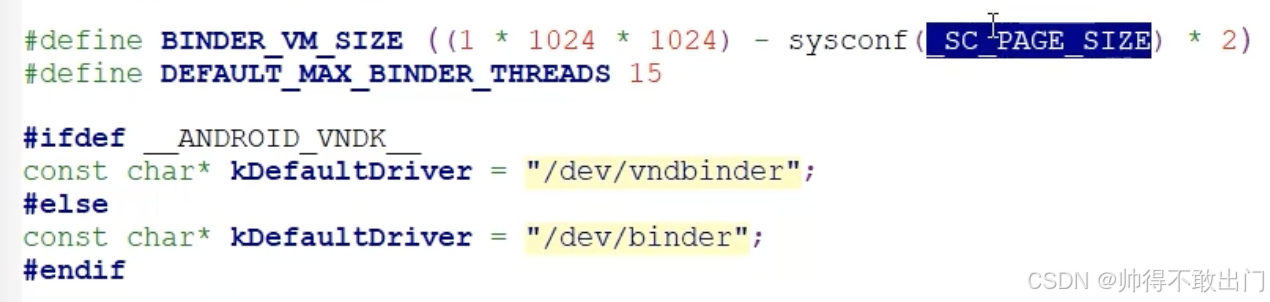

    mmap时，会申请BINDER_VM_SIZE大小的空间，不到1M，1M减2个内存页的大小。
    在这里插入图片描述

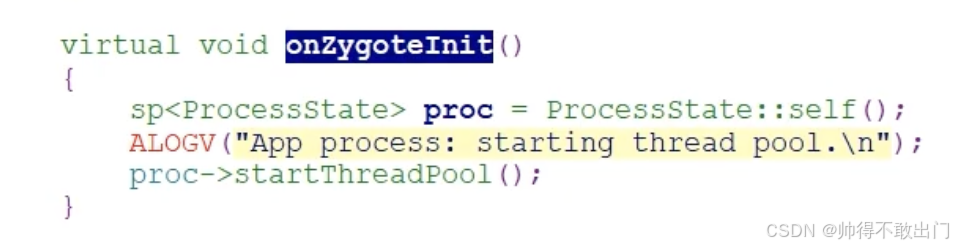

    然后接着onZygoteInit会调用proc->processThreadPool()启动binder线程池，默认最大线程数为15。

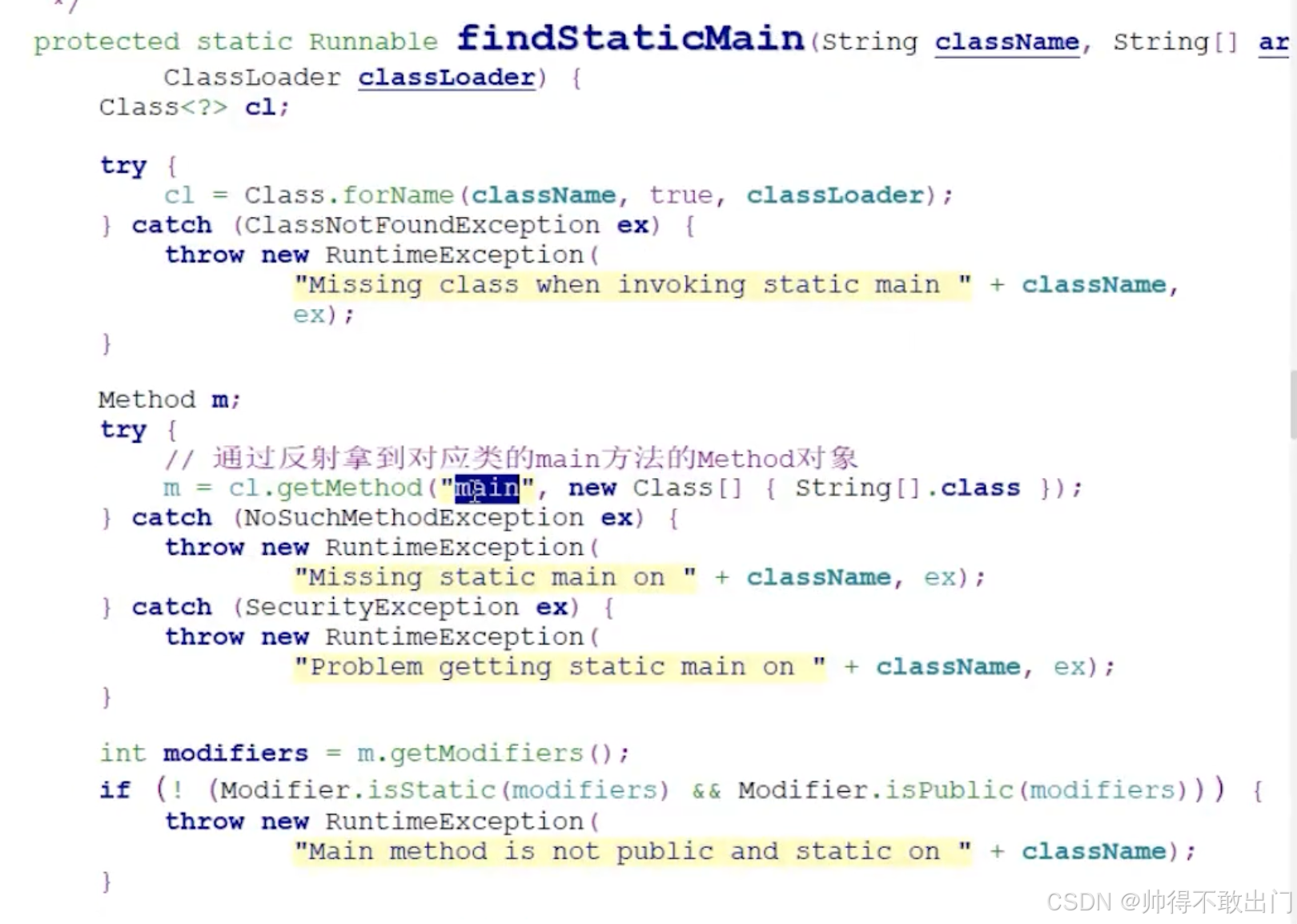

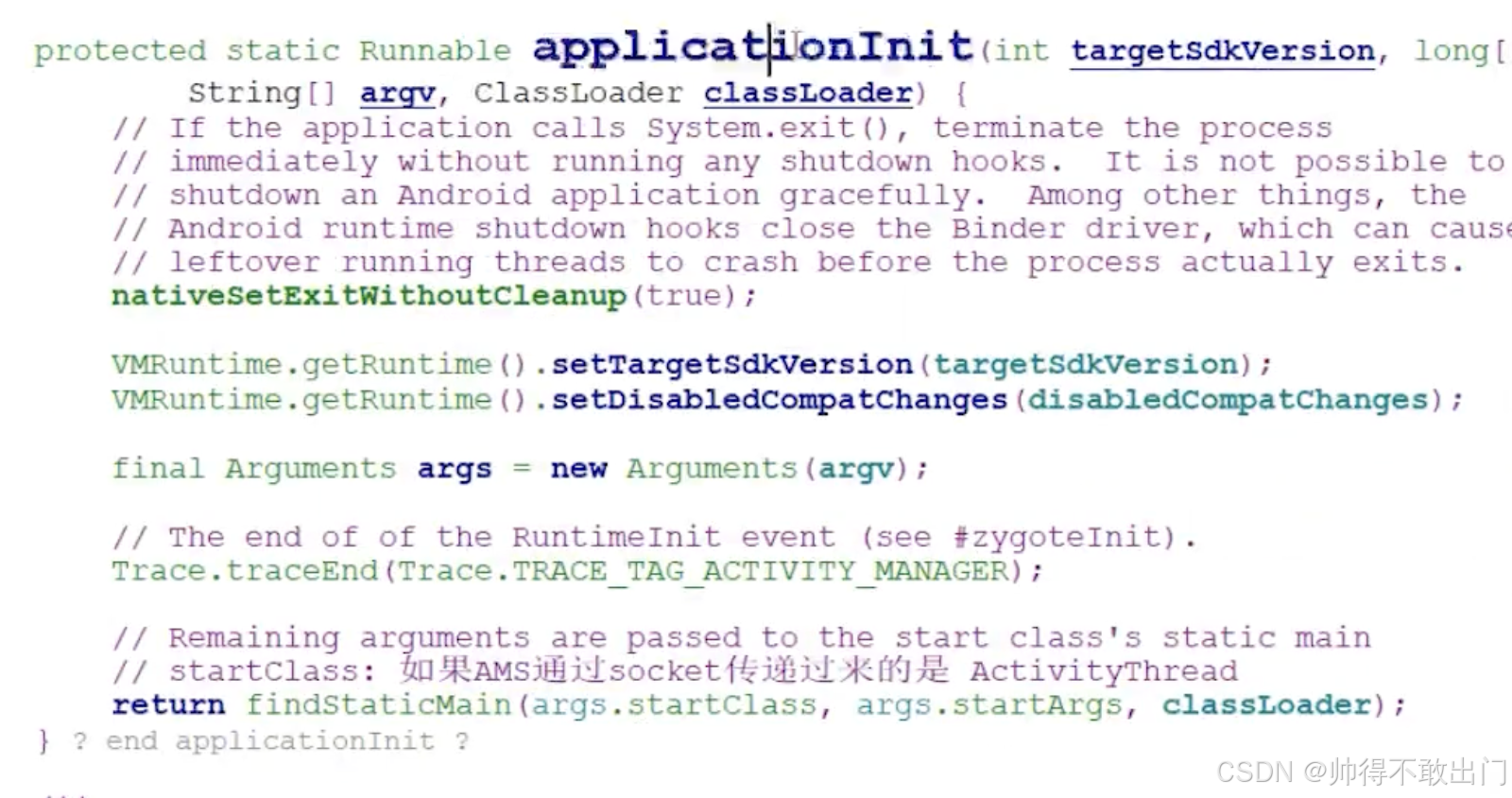

  • RuntimeInit.findStaticMain
    与Zygote通过socket通信时，会传参数"android.app.ActivityThread"过来，通过findStaticMain定位到ActivityThread.main。
    在这里插入图片描述
    在这里插入图片描述

这样fork进程后会跳转到新进程的main入口，就是ActivityThread.main函数。

应用进程初始化

  • ActivityThread：应用进程创建后，首先执行ActivityThread.main()方法，这是应用程序主线程（UI 线程）的入口。接着依次调用AT.attach()和AT.bindApplication()方法，完成主线程与系统的绑定以及应用程序的初始化相关操作 。
ActivityThread.javapublic static void main(String[] args) {...Looper.prepareMainLooper();...ActivityThread thread = new ActivityThread();thread.attach(false, startSeq);...Looper.loop();...}private void attach(boolean system, long startSeq) {final IActivityManager mgr = ActivityManager.getService();try {mgr.attachApplication(mAppThread, startSeq);} catch (RemoteException ex) {throw ex.rethrowFromSystemServer();}}

ActivityManagerService.java

private boolean attachApplicationLocked(@NonNull IApplicationThread thread,int pid, int callingUid, long startSeq) {...// 发送MH.BIND_APPLICATION的Message，在Handler中调用了Application的onCreatethread.bindApplication(processName, appInfo, providerList,instr2.mClass,profilerInfo, instr2.mArguments,instr2.mWatcher,instr2.mUiAutomationConnection, testMode,mBinderTransactionTrackingEnabled, enableTrackAllocation,isRestrictedBackupMode || !normalMode, app.isPersistent(),new Configuration(app.getWindowProcessController().getConfiguration()),app.compat, getCommonServicesLocked(app.isolated),mCoreSettingsObserver.getCoreSettingsLocked(),buildSerial, autofillOptions, contentCaptureOptions,app.mDisabledCompatChanges);...// 这里会最终调用到ActivityStackSupervisor.realStartActivityLockeddidSomething = mAtmInternal.attachApplication(app.getWindowProcessController());...}
  • realStartActivityLocked会调用到ActivityThread.performLaunchActivity()
    进程创建后，开始启动Activity
    ActivityThread.java
private Activity performLaunchActivity(ActivityClientRecord r, Intent customIntent) {// 创建Context,Context：初始化过程中会构建Context（上下文），它是应用程序环境的抽象类，提供了应用程序运行所需的各种信息和操作接口，如资源访问、系统服务获取等。ContextImpl appContext = createBaseContextForActivity(r);...//反射创建Activityjava.lang.ClassLoader cl = appContext.getClassLoader();activity = mInstrumentation.newActivity(cl, component.getClassName(), r.intent);...// AMS通过反射创建APP的Application对象，调用Application的attach函数，这个其实是Application.attachBaseContent()，然后才是调用Application.onCreate()方法，Application是应用程序全局的一个基类，可用于在应用生命周期内保存全局状态和进行一些初始化操作Application app = r.packageInfo.makeApplication(false, mInstrumentation);...// 调用Activity.attachactivity.attach(appContext, this, getInstrumentation(), r.token,r.ident, app, r.intent, r.activityInfo, title, r.parent,r.embeddedID, r.lastNonConfigurationInstances, config,r.referrer, r.voiceInteractor, window, r.configCallback,r.assistToken);...activity.setTheme(theme);...// 调用Activity.onCreatemInstrumentation.callActivityOnCreate(activity, r.state, r.persistentState);
}

Application

在这里插入图片描述
如图：
createApplContext创建Context,
newApplication是通过反射创建Application对象app并会调用attachBaseContext,
callApplicationOnCreate则是调用onCreate,
在这里插入图片描述如图：

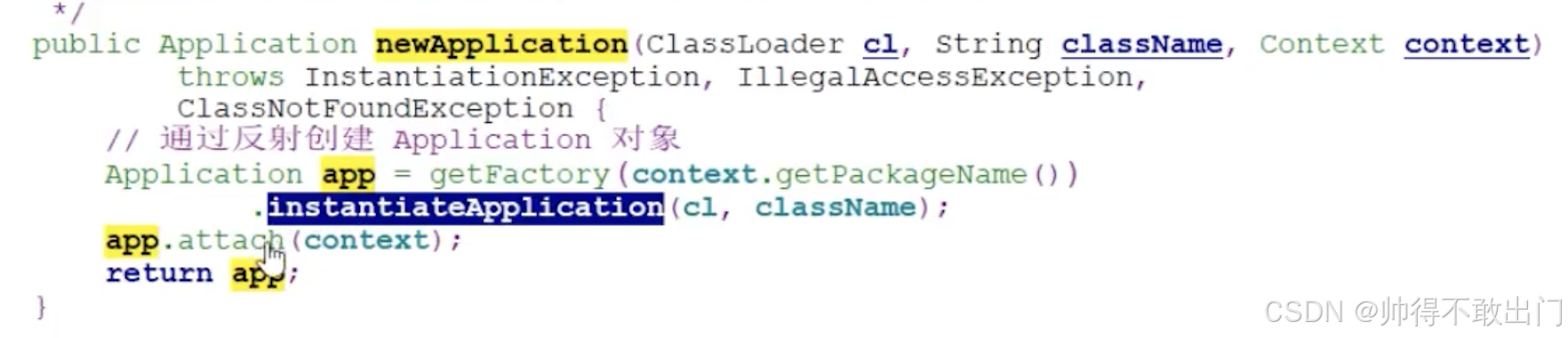

newApplication中是调用的反射创建Application，然后调用attachBaseContext
在这里插入图片描述
ApplicationThread.scheduleTransaction，调用ActivityThread.handleLaunchActivity

Activity 启动与显示

  • Activity 启动：ActivityThread中performLaunchActivity()方法先创建Application后再启动Activity。先调用Activity.onCreate()方法创建Activity实例，完成Activity的初始化工作，如设置布局等。
  • 设置布局与关联窗口：通过Activity.setContentView()设置Activity的布局文件。然后调用Activity.onResume()方法，此时AMS将Activity与WindowManagerService进行关联，完成窗口的创建和显示相关操作，最终将应用界面展示给用户。

优化启动时黑白屏现象

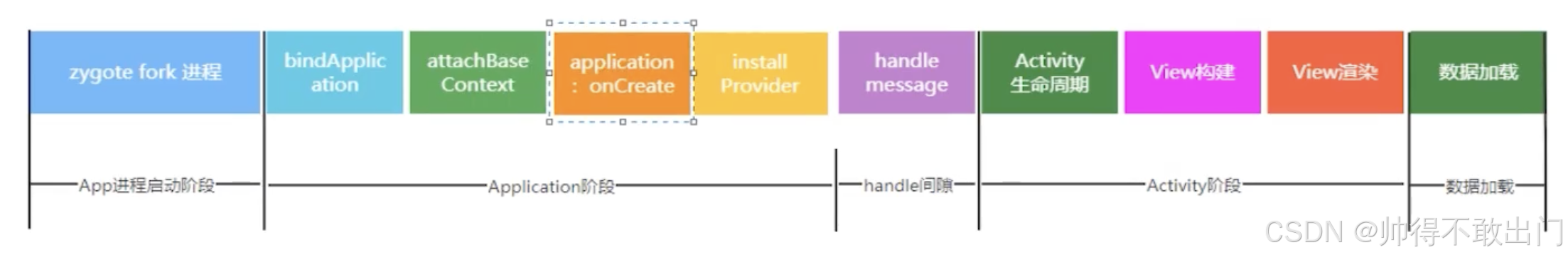

从启动到显示应用APP的首页过程经历如下过程：
在这里插入图片描述
这过程默认是显示黑白屏或是背景图的。

可优化的阶段

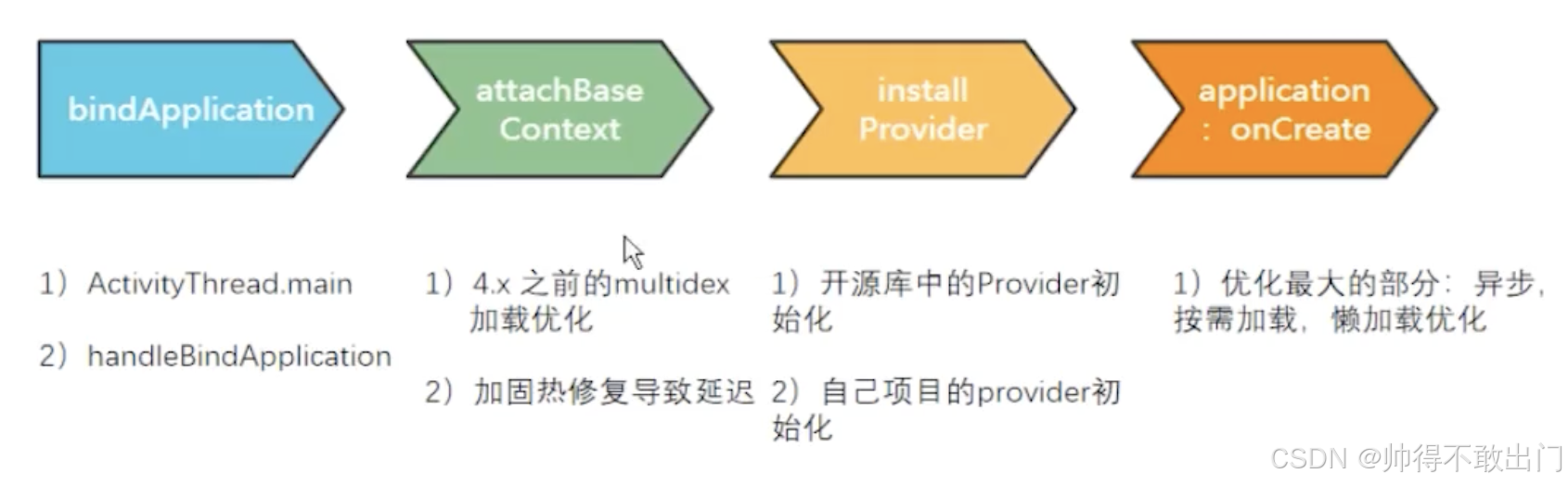

Application阶段

在这里插入图片描述

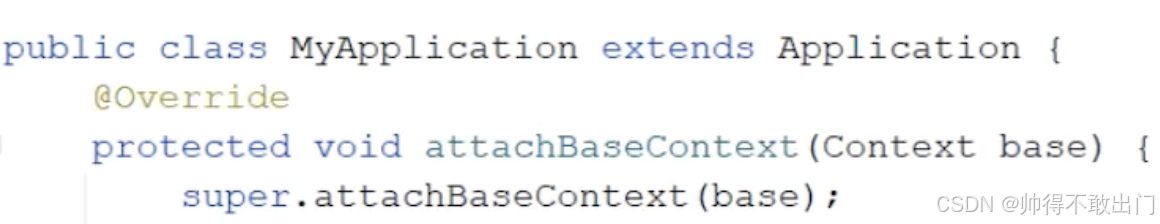

上面的阶段中，从attachBaseContent开始都是可以优化的阶段。

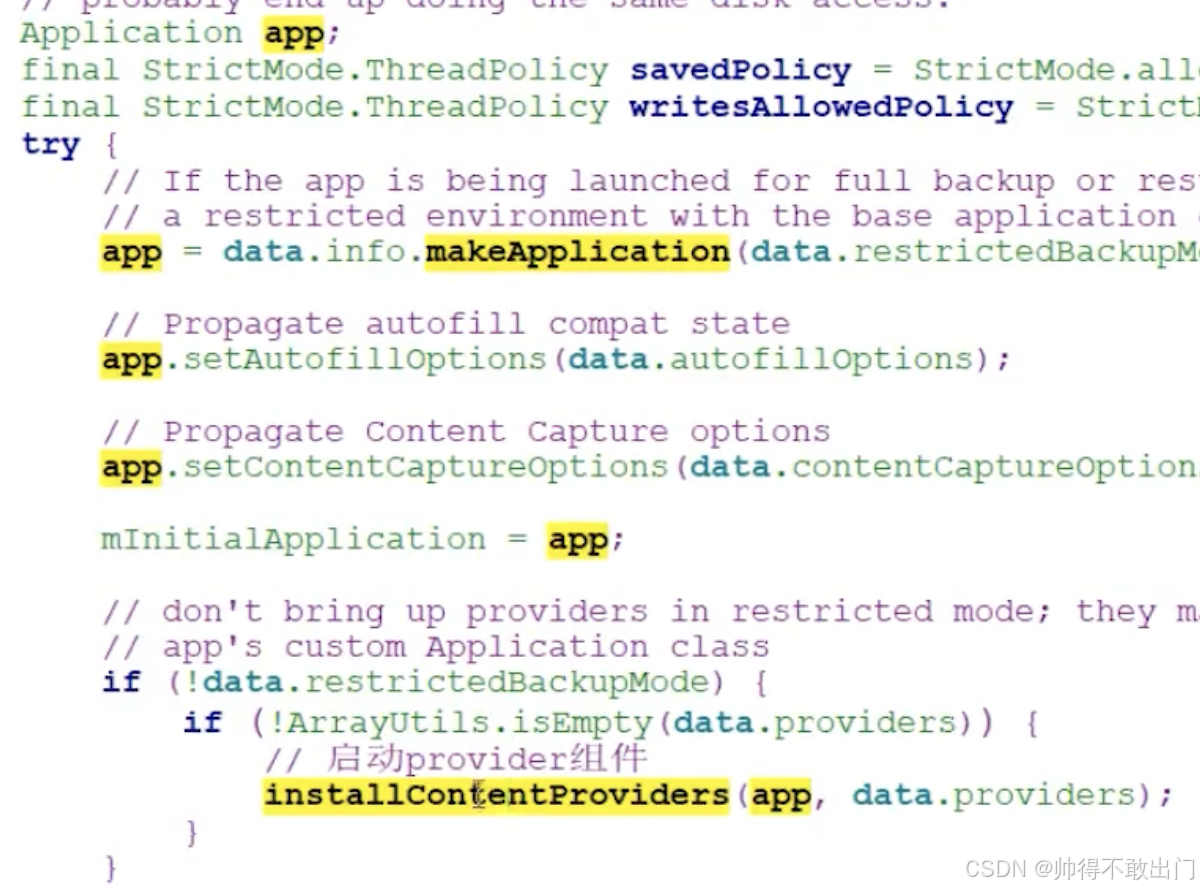

注意Provider是在onCreate之后，如下图：
在这里插入图片描述
makeApplication中会调用Application的onCreate的，然后installContentProviders才会调用。

相关优化
  • 4.x 之前的 multidex 加载优化：在早期 Android 版本（4.x 之前），应用如果包含多个 dex 文件（multidex），需要特殊的加载优化策略，因为当时系统对多 dex 支持不完善。
  • 加固热修复导致延迟：应用经过加固和热修复处理后，在执行 attachBaseContext 时可能会出现延迟情况，这是因为加固和热修复操作增加了额外的代码加载和处理逻辑。
  • 开源库中的 Provider 初始化：很多开源库会使用 Content Provider 来提供数据共享等功能，这里需要对其进行初始化。
  • 自己项目的 provider 初始化：项目中自定义的 Content Provider 也需要在此步骤进行初始化，确保其能够正常工作。
  • Application::onCreate：优化最大的部分为异步、按需加载、懒加载优化。通过异步加载和按需、懒加载机制，可以避免在应用启动时一次性加载过多资源，从而加快应用启动速度，提升用户体验。

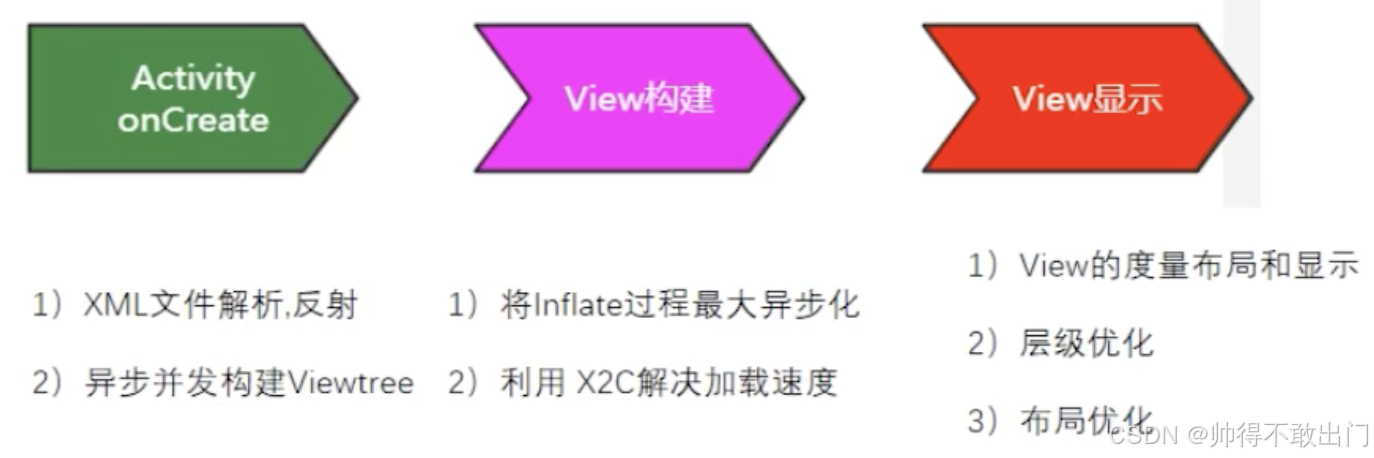

Activity阶段

在这里插入图片描述

  1. Activity::onCreate
  • XML 文件解析，反射：Android 通过解析布局的 XML 文件来创建 View，这个过程会用到反射机制实例化 XML 中定义的 View 对象。
  • 异步并发构建 Viewtree：为加快构建速度，可采用异步并发方式构建 View 树，避免主线程阻塞，提升用户体验。
  1. View构建
  • 将 Inflate 过程最大异步化：布局填充（Inflate）是将 XML 布局文件转化为 View 对象的过程，将其异步化，能减少主线程负载，防止 ANR（应用无响应）。
  • 利用 X2C 解决加载速度：X2C（XML to Java Class）技术可将 XML 布局转换为 Java 代码，减少解析 XML 的开销，加快 View 的加载速度。
  1. View显示
  • View 的度量布局和显示：通过正确的测量（Measure）、布局（Layout）和绘制（Draw）流程，确保 View 能正确显示在屏幕上。
  • 层级优化：减少 View 层级嵌套，避免过度复杂的布局结构，降低绘制和渲染成本。
  • 布局优化：精简布局，合理使用布局容器，如用 ConstraintLayout 替代嵌套的 LinearLayout 等，提升布局渲染效率。

数据加载阶段

在这里插入图片描述

  1. 数据预加载：在用户触发数据展示操作前，提前加载数据。比如在应用启动时或进入某个页面之前，提前加载该页面可能用到的数据，减少用户等待时间，提升响应速度。
  2. 数据缓存机制：将已加载的数据存储在缓存中（如内存缓存、磁盘缓存 ），当再次需要相同数据时，优先从缓存读取，避免重复从原始数据源获取，降低网络请求或磁盘读取开销，加快数据展示速度。
  3. 显示数据加载优先级调度：根据 UI 界面中不同数据展示区域的重要性，设置数据加载优先级。例如，先加载屏幕可见区域的数据，后加载不可见区域的数据；或者优先加载用户更关注的关键信息数据，确保重要数据优先展示，提升用户体验。

Framework学习系列文章

Android Framework学习一：系统框架、启动过程
Android Framework学习二：Activity创建及View绘制流程
Android Framework学习三：zygote
Android Framework学习四：APP速度优化
Android Framework学习五：APP启动过程原理及速度优化
