引言

8086是Intel公司生产的字长16位的定点微处理器，内部寄存器、算术逻辑单元和外部数据引脚都是16位，支持8位/16位的符号数/无符号数的算术运算和数据传送，8086提供20位地址引脚（存储器周期20位地址有效；I/O地址位16位有效），可寻址1MB存储器空间和64KB I/O地址空间，因而可兼容8位微处理器8085和他的外围电路。本章主要介绍8086的内部结构，外部引脚、存储器组织形式和总线时序。

微处理器不是CPU。

1、内部结构

在内部功能逻辑上可以分为两个处理单元：总线接口单元和执行单元。

这两个单元虽然能直接相互作用，但是绝大部分功能还是作为两个异步操作的独立单元完成。总线接口单元完成物理地址形成、指令获取和排队、操作数存取及基本总线控制功能。执行单元从总线接口单元的指令队列接受指令，向总线接口单元提供定位操作数的偏移。存储器操作数通过总线接口传送到执行单元处理，执行单元的处理结果再通过总线接口单元传送到存储器存储。

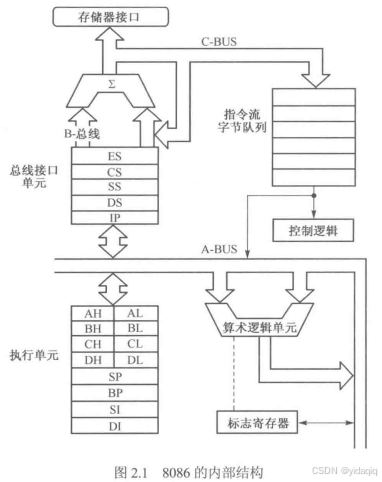

8086是基于总线接口单元和执行单元异步独立工作的形式，设计有三条内总线：A-BUS用于执行单元内部的数据传送；B-BUS用于向地址加法器传送段地址；C-BUS用于总线接口单元内部的数据传送。

结构特点

1、流水线（pileline）

根据第一章所述，指令的执行周期称为指令周期，指令周期包括取指令和执行周期两个阶段。取指周期需要通过总线从存储器中取指令；执行周期中，如何需要存取操作数，就需要访问总线；如果执行周期不需要存取操作数，总线处于空闲，这段空闲时间称为死时。

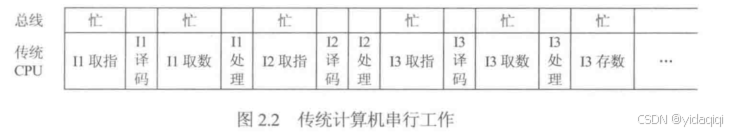

传统计算机的指令执行是取一条指令执行一条指令，不断重复这个过程，取值和执行是串行的，如图所示。

8086总线接口单元可以在执行周期不存取操作数的时间预取后续指令，即总线接口单元的指令预取和执行单元的指令执行交替并行执行，这种机制称为流水线。流水线机制减少了死时的出现。通过改变总线的利用率来提高微处理器的效率，这已经称为现代微处理器广泛使用的一种技术。

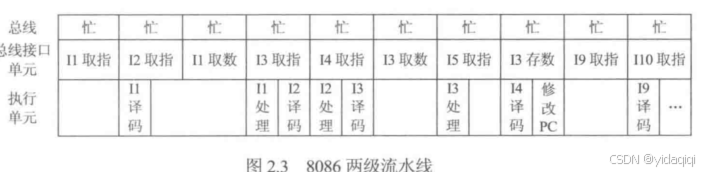

8086分为总线接口单元和执行单元两个异步工作的部分，指令的执行形成两条流水线，如图所示

2、存储器的分段寻址

8086是一个字长16为的微处理器，一次处理的数据最长16位，所以在处理器上的寄存器都是16位，但是为了支持更大的存储空间，8086地址总线设计为20位，依靠16位的寄存器无法提供20位地址，因此8086在设计上采用了分段寻址的机制。

这里有几个概念，

存储器中的物理地址

就是20位的二进制数据，每个物理地址唯一对应存储器中的唯一一个确定的寄存器，比如说20位的物理地址，那么就是有2的20次方个寄存器，2的20次方个唯一的物理地址，也就是1MB.

物理地址是8086寻址实际存在的物理存储器而从20位地址总线发出的地址

然后分段寻址就是微处理器选择用两个寄存器去表示我们的物理地址。

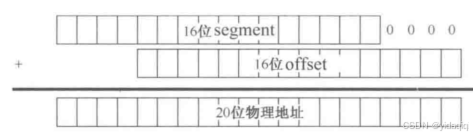

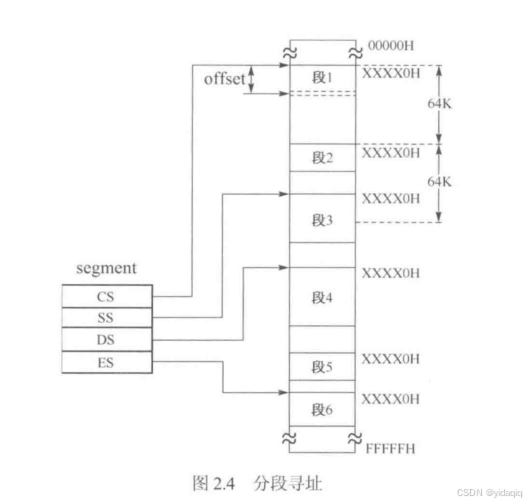

定义就是：把整个存储器地址空间划分为几个段，每个段有20位的地址来定位，这个段内的存储器单元由这个单元在段内的偏移来定位。分段寻址的过程如下图，8086的这种分段地址也成为逻辑地址。记为segment：offset。segment是第一个及存储，由段寄存器（CS.DS.SS.ES）之一提供。offset位16位，也就是偏移地址。我们进行取指操作的时候，由指令指针寄存器（IP）提供；如果是执行执行中访问存储器操作数，则在指令中给出。

就是两个16位的地址去表示一个20位的地址。
