AD 飞线的显示与隐藏

1. 复制PCB

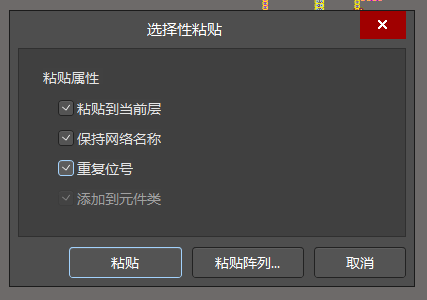

按快捷键EA，选择性粘贴：

---

鼠线又叫飞线，指两点间表示连接关系的线。鼠线有利于理清信号的流向，有逻辑地进行布线操作。

在进行 PCB 布线时，可 以选择性地对某类网络或某个网络的鼠线进行打开与关闭。

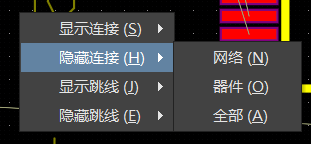

2. 飞线的隐藏与关闭：快捷键N，可以对某网络，也可以对某器件

3. 如果点击显示飞线，飞线却没有显示

（1）点击快捷键L，

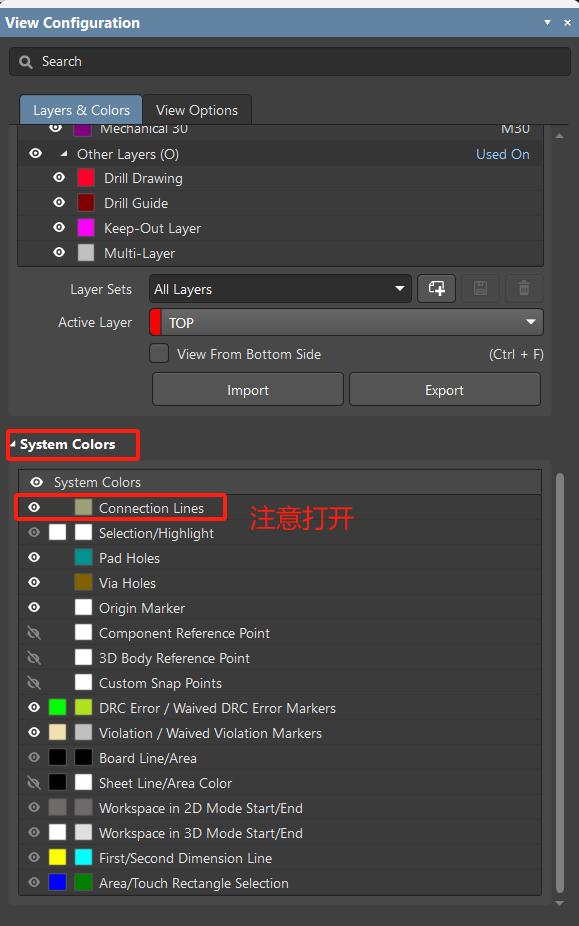

检查如图 所示的界面中的 “Connection Lines” 选项是否勾选，如果没有勾选请勾选。

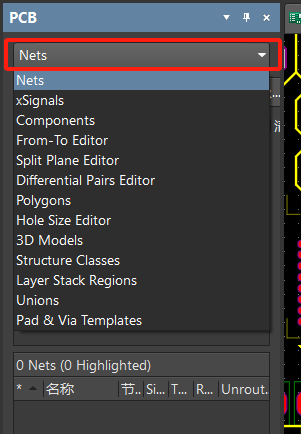

（2）在PCB对象编辑窗口中，请选择“Nets”，不要选择“From-To Editor”或者其他

4. 在PCB状态栏中可以对飞线进行许多操作

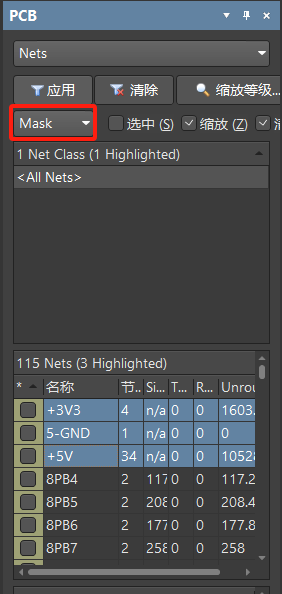

（1）对飞线进行高亮

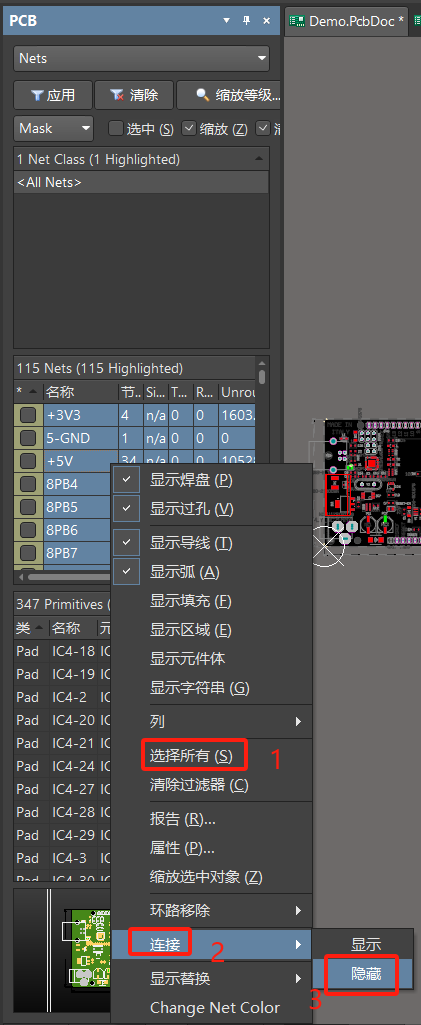

（2）隐藏所有飞线

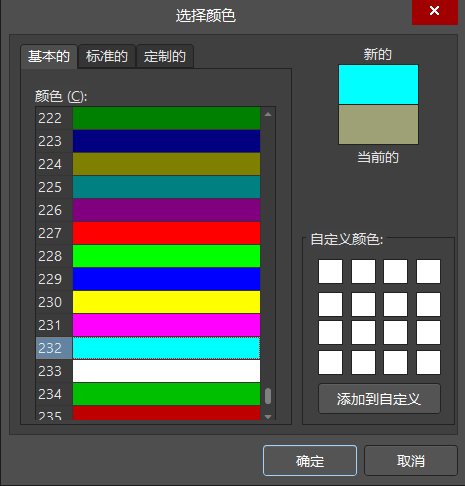

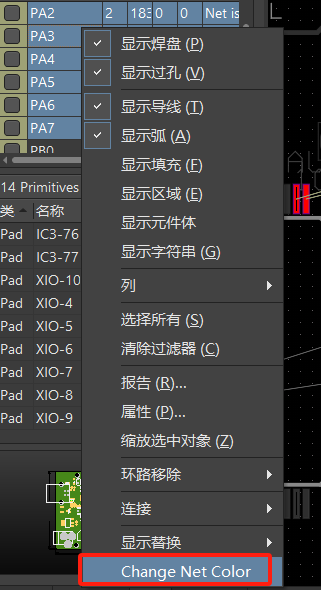

（3）修改飞线的颜色，单击右键



shift+c 回到原界面

F5 快捷键可以快速打开与关闭焊盘颜色的改变
