理解 MySQL 架构：从连接到存储的全景视图

news 2025/10/31 10:39:44

1.前言：为什么要理解 MySQL 架构

理解 MySQL 架构能帮助我们从整体上掌握数据库的运行机制，明确性能瓶颈在连接、SQL 执行还是存储引擎层，从而在调优、排障和设计时有据可依。只有理解查询优化器、缓存、日志与锁机制，才能高效优化 SQL、合理设计索引，并在出现慢查询、死锁或主从延迟时快速定位问题，这也是从“会用”到“精通”MySQL 的关键一步。

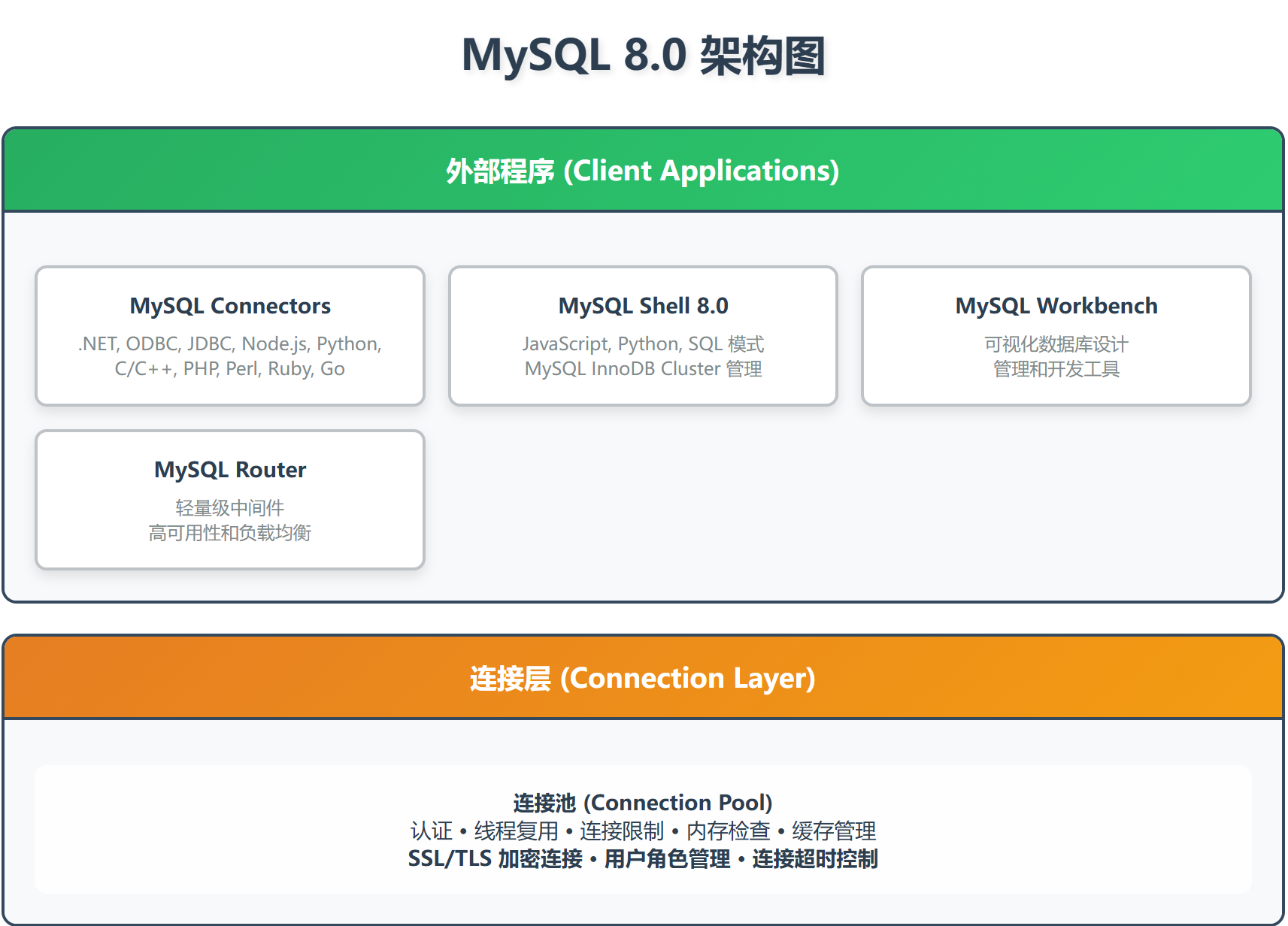

MySQL 架构总览

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

层级名称主要组成功能说明
第一层外部程序 (Client Applications)MySQL Connectors
支持.NET、ODBC、JDBC、Node.js、Python、C/C++、PHP、Perl、Ruby、Go等		建立客户端与服务器的通信连接
MySQL Shell 8.0现代命令行交互工具，支持 JavaScript、Python、SQL 模式；提供 InnoDB Cluster 管理功能
MySQL Workbench可视化数据库设计与管理，支持建模、SQL 开发、数据库管理
MySQL Router轻量级中间件，提供高可用性和负载均衡；透明连接集群
第二层连接层 (Connection Layer)连接池 (Connection Pool)管理连接和线程复用；控制并发与资源使用
- 认证与权限验证
- 线程复用与连接限制
- 内存与缓存管理
- SSL/TLS 加密传输
- 用户角色管理
- 连接超时控制

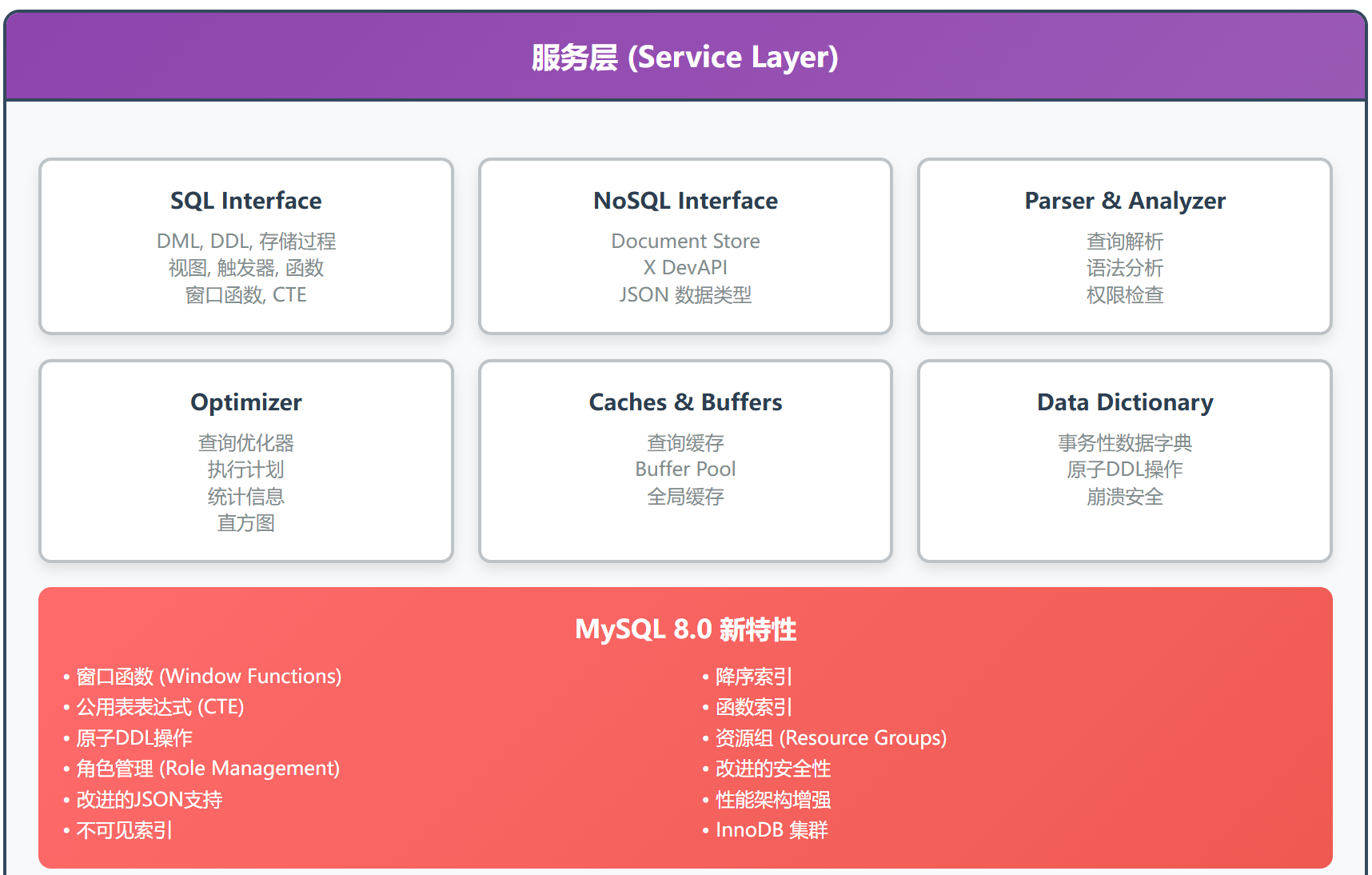

第三层服务层 (Service Layer)SQL Interface处理 DML/DDL、存储过程、视图、窗口函数、CTE 等
NoSQL Interface支持 Document Store、X DevAPI、JSON 数据类型
Parser & AnalyzerSQL 语句解析、语法检查、权限验证
Optimizer查询优化器，生成最优执行计划；使用统计信息与直方图优化性能
Caches & Buffers查询缓存、InnoDB 缓冲池、全局缓存
Data Dictionary存储元数据，支持事务性和崩溃恢复，支持原子 DDL
MySQL 8.0 新特性窗口函数、CTE、原子DDL、角色管理、增强JSON、不可见索引、降序索引、函数索引、资源组、InnoDB集群等

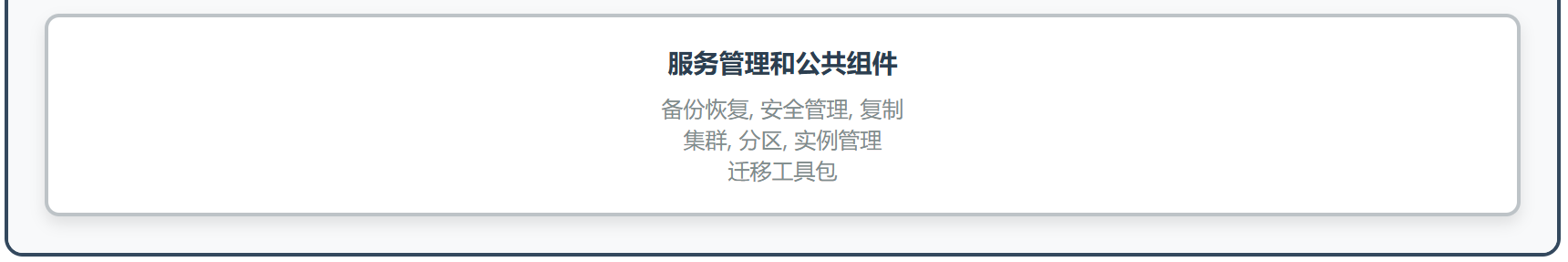

服务管理与公共组件备份恢复、安全管理、复制、集群、分区、实例管理、迁移工具包

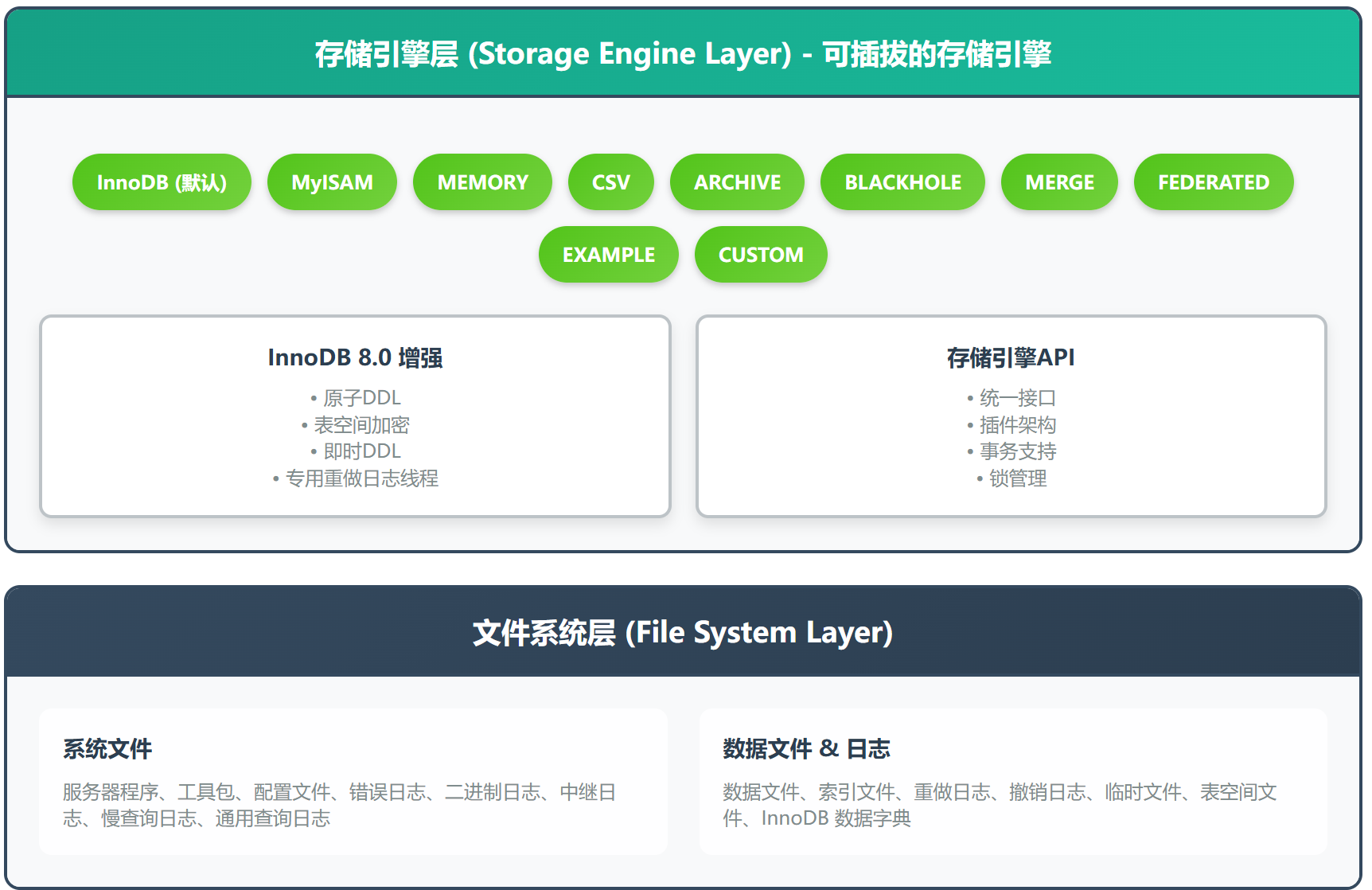

第四层存储引擎层 (Storage Engine Layer)可插拔存储引擎InnoDB（默认）、MyISAM、MEMORY、CSV、ARCHIVE、BLACKHOLE、MERGE、FEDERATED 等
InnoDB 8.0 增强原子DDL、表空间加密、即时DDL、专用重做日志线程
存储引擎API统一接口、插件架构、事务支持、锁管理
第五层文件系统层 (File System Layer)系统文件MySQL 服务器程序、工具包、配置文件、日志（错误、二进制、中继、慢查询、通用）
数据文件 & 日志数据文件、索引文件、重做日志、撤销日志、临时文件、表空间文件、InnoDB 数据字典

2.连接层详解

2.1连接层的总体职责

连接层是 MySQL Server 接受并维护客户端连接的入口层，主要功能包括：

  • 管理客户端与服务器之间的网络通信；
  • 处理连接请求与认证；
  • 为每个连接分配或复用执行线程；
  • 控制并发连接数量和系统资源使用；
  • 提供安全传输（SSL/TLS）与连接状态管理。

可以简单理解为：

“连接层负责接收请求、分配线程、建立安全通信、管理连接生命周期。”

2.2 网络端口与连接管理线程

2.2.1网络端口 (Network Ports)

MySQL 默认监听 TCP 3306 端口，但支持配置多个端口进行侦听：
[mysqld]
port=3306   # 主端口
port=3307   # 备用端口
  • 一个 MySQL 实例可以同时监听多个端口，方便不同应用程序或管理接口使用；
  • 端口配置通过 MySQL 选项文件（my.cnf 或 my.ini）指定；
  • 每个端口上的连接请求由连接管理器线程 (Connection Manager Thread) 负责接受。
    💡 实用场景：
  • 生产环境中可用不同端口区分普通业务连接与管理连接；
  • 有助于高并发场景下分流连接请求。

2.2.2 连接管理线程 (Connection Manager Thread)

连接管理线程的作用是侦听端口并接收客户端连接请求。
不同操作系统上表现略有不同：

平台管理线程分配
所有平台1 个主管理线程处理所有 TCP/IP 连接请求
Unix / Linux同一线程还能处理 Unix Socket 连接
Windows使用不同线程分别处理：
• Shared-memory 连接
• Named-pipe 连接
管理端口可启用独立管理线程处理 TCP/IP 管理连接（可选配置）

流程：

  1. 管理线程侦听端口；
  2. 当有新连接请求时，将其分发给执行线程；
  3. 执行线程负责后续认证与 SQL 请求处理。

2.3 客户端连接线程管理 (Client Connection Thread Management)

2.3.1 执行线程的创建与复用机制

每个客户端连接会被分配一个 执行线程（Worker Thread） 来处理：

  • 进行身份验证；
  • 执行 SQL 请求；
  • 维护连接状态。

为了提高性能，MySQL 使用了 线程缓存池（Thread Cache）：

  • 当一个连接结束后，线程不会立即销毁；
  • 若缓存池未满，则将该线程放回池中以供复用；
  • 这样可以显著减少频繁创建/销毁线程的系统开销。

2.3.2相关系统变量与监控指标

变量类型说明
thread_cache_size系统变量控制线程池缓存大小。
值为 0 表示禁用缓存。
thread_stack系统变量设置线程堆栈大小，影响递归 SQL 的执行深度。
Threads_cached状态变量当前缓存池中的线程数量。
Threads_created状态变量自服务器启动以来新创建的线程数。

示例配置：

[mysqld]
thread_cache_size = 16    # 线程池大小
thread_stack = 1048576    # 每线程堆栈内存（1MB）

💡 优化建议：

  • 若 Threads_created 数值持续上升，说明缓存池过小；
  • 若内存充足，可适当增大 thread_cache_size；
  • 对需要大量递归操作的 SQL，可调大 thread_stack。

2.4 连接量管理 (Connection Volume Management)

MySQL 通过多个系统变量限制并管理并发连接数量，以防止服务器资源耗尽。

1. 最大连接数控制

max_connections：控制允许同时连接的最大客户端数。
达到上限后，新的连接请求会被拒绝。

当拒绝连接时，状态变量 Connection_errors_max_connections 会自增。

2. 管理员保留连接

MySQL 实际允许 max_connections + 1 个连接：

多出来的一个保留给具有 CONNECTION_ADMIN 权限的管理员；

即使普通用户连接满了，管理员仍可登录执行管理任务。

3. 主从复制注意事项

在主从架构中，从节点连接数也计算在 max_connections 内；

如果连接达到上限，会导致复制失败（Slave 无法连接 Master）。

4. 连接上限的设置依据

合理的连接上限取决于以下因素：

服务器可用内存（每个连接约消耗几十 MB）；

CPU 并行能力；

平均查询响应时间；

文件描述符上限 (ulimit -n)；

操作系统 TCP 连接负载能力。

2.5 连接层的整体工作流程

客户端请求连接↓
连接管理线程接受请求（监听端口）↓
分配执行线程（或复用线程池中的线程）↓
执行认证与授权↓
进入 SQL 层处理请求↓
返回结果给客户端↓
连接结束 → 线程回收/缓存

3.服务层：SQL 解析与优化

3.1服务层总体概述

服务层是 MySQL 数据库的核心逻辑层，位于连接层之上、存储引擎层之下。
它负责 SQL 的解析、优化、执行计划生成与调度，同时还提供系统级服务，如安全、复制、备份、集群管理等。

可以理解为：
连接层负责通信，服务层负责“思考”，存储引擎层负责“执行”。
服务层的主要组成包括：

  1. 服务管理和公共组件 (Service Management & Components)
  2. SQL / NoSQL 接口 (SQL & NoSQL Interface)
  3. 语法分析器 (Parser)
  4. 查询优化器 (Optimizer)
  5. 缓存与缓冲区 (Caches & Buffers)
  6. SQL 执行流程

3.2 服务管理与公共组件 (Service Management & Public Components)

MySQL 服务层提供了多种系统级服务与工具，以支持不同的应用场景和管理任务。
这些功能模块属于“通用服务组件”，贯穿整个数据库生命周期。

服务模块功能说明
Backup & Recovery（备份与恢复）提供数据备份和恢复机制，包括物理备份（clone plugin）与逻辑备份（mysqldump）。
Security（安全）实现用户认证、密码管理、权限控制、SSL/TLS加密传输等。
Replication（复制）提供主从复制机制，包括传统复制与 GTID 复制模式。
Cluster（集群）提供高可用集群功能，如 MySQL InnoDB Cluster、Group Replication。
Partitioning（分区）支持按范围、哈希、列表方式对表进行分区，提高性能与可扩展性。
Instance Manager（实例管理）负责 MySQL 实例的启动、停止、监控与日志管理。
Administrator（管理员工具）包括用户管理、角色管理、安全策略设置等功能。
Migration Toolkit（迁移工具包）支持从其他数据库（如 Oracle、PostgreSQL）迁移到 MySQL。

💡 说明：这些模块并非直接执行 SQL，而是提供 MySQL 系统运行、维护与高可用的基础服务。

3.3 NoSQL 接口与 SQL 接口 (SQL & NoSQL Interface)

1. SQL 接口

  • 是 MySQL 服务层的入口模块；
  • 负责接收客户端发送的 SQL 语句；
  • 将 SQL 语句传递给解析器 (Parser)；
  • 最终把执行结果返回给客户端。

主要负责：

  • SQL 命令解析与转发；
  • 调用优化器生成执行计划；
  • 控制 SQL 执行流程；
  • 错误处理与结果集封装。

2. NoSQL 接口

MySQL 从 8.0 起支持 Document Store 模式：

  • 提供 X DevAPI 接口；
  • 允许通过 JavaScript、Python、C++、Node.js 等语言进行 文档式 CRUD 操作；
  • 以 JSON 数据类型 为核心；
  • 无需传统 SQL，即可实现 NoSQL 风格的操作。

💡 SQL 接口用于结构化查询，NoSQL 接口则用于半结构化数据（JSON）。

3.4 查询优化器 (Optimizer)

1. 功能与作用

  • 查询优化器负责将解析树转化为最优执行计划 (Execution Plan)。
  • MySQL 支持多种执行路径，优化器的作用是选择最省时、最省资源的方案。

2. 优化器的工作流程

  • 接收解析树（来自 Parser）；

  • 生成候选执行计划；

  • 评估各计划代价（Cost-based Optimization）；

  • 选择最优执行计划；

  • 交由执行器 (Executor) 调用存储引擎 API 执行。

3. 优化器的典型优化

优化类型示例说明
索引选择选择最优索引以加速条件过滤
连接顺序调整重新排序多表 JOIN 的执行顺序
常量折叠提前计算固定表达式
子查询重写将子查询转换为 JOIN 或半连接
执行路径优化基于统计信息选择最优扫描方式（索引扫描、全表扫描）

4. 注意事项

  • 优化后 SQL 的执行顺序可能与编写顺序不同；

  • 但最终结果一致；

  • 可通过 EXPLAIN 命令查看执行计划。

3.5 缓存与缓冲区 (Caches & Buffers)

1. 查询缓存 (Query Cache)

  • 用于缓存 SELECT 语句的结果；

  • 以 key-value 形式存储：

    • key：完整 SQL 语句；

    • value：查询结果集。

  • 若缓存命中，直接返回结果，无需重新执行查询。

2. 缓存失效机制

  • 当相关表数据发生更新（INSERT、UPDATE、DELETE）时，缓存失效；

  • 写操作频繁时，缓存命中率低；

  • 因此：

    • MySQL 5.6 后默认关闭；
    • MySQL 8.0 彻底移除查询缓存机制。

3. 其他缓存与缓冲

  • 虽然查询缓存被移除，但服务层仍调用多个缓冲机制：
  • 排序缓存 (sort_buffer_size)；
  • 连接缓存 (join_buffer_size)；
  • 临时表缓存 (tmp_table_size)；
  • InnoDB Buffer Pool（在引擎层，但服务层管理调用）。

3.6 SQL 语句执行流程

SQL 在服务层的典型执行路径如下图（逻辑流程）：

客户端发送 SQL↓
连接层接收并验证↓
SQL 接口接收命令↓
Parser 分析语法并生成解析树↓
Optimizer 生成最优执行计划↓
执行器 (Executor) 调用存储引擎 API↓
存储引擎层执行实际操作（读写数据）↓
结果返回服务层 → 连接层 → 客户端

3.7服务层的功能结构总结表

模块功能说明关键特性
服务管理 & 公共组件备份、恢复、安全、复制、集群、分区、迁移等数据库系统服务支撑
SQL / NoSQL 接口接收客户端 SQL 请求并返回结果同时支持 SQL 与 JSON 文档接口
Parser (语法分析器)分词、语法检查、解析树生成捕捉语法错误、生成查询结构
Optimizer (查询优化器)生成最优执行计划成本模型、索引选择、连接优化
Caches & Buffers提升性能的缓存机制查询缓存（8.0移除）、排序与连接缓存
SQL 执行流程贯穿 SQL 从解析到执行的全过程协调连接层、服务层、存储层交互

4.MySQL 常见存储引擎及比较

4.1存储引擎概述

MySQL 是一个 可插拔的存储引擎，这意味着它允许用户选择不同的引擎来存储数据，不同的存储引擎具有不同的性能特点、数据存储方式、支持的特性和应用场景。
通过 SHOW ENGINES; 命令可以查看 MySQL 支持的存储引擎及其支持情况。

4.2常见存储引擎

4.2.1 InnoDB

项目内容
默认状态从 MySQL 5.5 起成为默认存储引擎
事务支持✅ 完全支持事务，遵循 ACID（原子性、一致性、隔离性、持久性）
锁机制行级锁（Row-level Locking），并发性能高
外键支持✅ 支持外键约束，保证数据完整性
崩溃恢复✅ 支持崩溃恢复机制，使用事务日志保证数据安全
适用场景高并发读写、需要事务支持和数据完整性的应用（如金融、电商）
优点- 强大的事务支持
- 外键支持，数据一致性高
- 支持崩溃恢复
缺点- 小型表性能略低于 MyISAM
- 某些复杂查询性能相对较慢

4.2.2 MyISAM 存储引擎

项目内容
事务支持❌ 不支持事务，无法保证 ACID
锁机制表级锁（Table-level Locking），并发写入性能较低
外键支持❌ 不支持外键约束
压缩功能✅ 支持数据压缩（通过 myisampack 工具）
崩溃恢复❌ 不支持事务级恢复，数据可能丢失
适用场景读多写少的场景，如日志统计、数据仓库
优点- 读取性能高
- 支持表压缩，节省存储空间
缺点- 无事务支持
- 表级锁影响高并发性能
- 数据容易损坏

4.2.3 MEMORY 存储引擎

项目内容
数据存储位置内存（Memory），数据以哈希结构存储
事务支持❌ 不支持事务
锁机制表级锁
持久化❌ 数据重启后丢失
适用场景临时数据存储、缓存查询结果、快速查找表
优点- 极高的查询速度
- 操作简单，无磁盘 I/O
缺点- 数据易丢失（非持久化）
- 内存大小限制存储量

4.2.4 CSV 存储引擎

项目内容
数据格式CSV（Comma-Separated Values，逗号分隔文本文件）
事务支持❌ 不支持事务
索引支持❌ 不支持索引
锁机制表级锁
外键支持❌ 不支持
适用场景跨系统数据交换、简单数据导入导出
优点- 数据格式通用，易于与外部系统共享
- 简单易操作
缺点- 查询性能差（无索引）
- 不支持事务与外键

4.2.5 ARCHIVE 存储引擎

项目内容
功能定位数据归档与压缩存储引擎
支持操作仅支持 INSERT 和 SELECT
事务支持❌ 不支持事务
索引支持❌ 不支持索引（MySQL 5.7 后部分支持主键索引）
压缩能力✅ 自动压缩数据，节省磁盘空间
适用场景存储历史归档数据、日志记录、审计数据
优点- 压缩率高，存储空间小
- 插入性能优异
缺点- 不支持更新、删除
- 查询性能较低

4.2.6 BLACKHOLE存储引擎

项目内容
功能定位“黑洞”存储引擎，不存储任何数据
数据存储❌ 不存储数据，所有插入数据立即被丢弃
复制特性✅ 可用于主从复制的中继节点，将写入操作传递到从库
事务支持❌ 不支持
索引支持不适用
适用场景测试、复制架构模拟、日志中转服务器
优点- 可作为复制中继
- 测试、统计、监控用途
缺点- 无法存储数据
- 无法用于真实业务数据表

4.2.7 FEDERATED 存储引擎

项目内容
功能定位远程访问引擎，允许本地 MySQL 访问远程 MySQL 服务器的数据
数据存储❌ 本地不存储数据，数据保存在远程服务器
事务支持❌ 不支持
锁机制表级锁
索引支持取决于远程表（本地不保存索引）
适用场景分布式系统、跨服务器查询
优点- 可跨服务器共享数据
- 实现分布式数据访问
缺点- 性能受网络延迟影响
- 不适合高并发生产环境

4.3 总结对比表

引擎事务锁类型外键索引崩溃恢复存储位置典型场景
InnoDB✅行级锁✅✅✅磁盘高并发事务系统
MyISAM❌表级锁❌✅❌磁盘读多写少的系统
MEMORY❌表级锁❌✅❌内存临时表、缓存数据
CSV❌表级锁❌❌❌文本文件数据导入导出
ARCHIVE❌表级锁❌部分支持❌压缩文件历史归档、日志
BLACKHOLE❌无❌❌❌无存储复制中继、测试
FEDERATED❌表级锁❌取决于远程表❌远程服务器跨服务器访问

5.如何创建表时指定存储引擎

5.1 创建表时指定存储引擎

语法：

CREATE TABLE 表名 (列名 数据类型 [约束],...
) ENGINE = 存储引擎名;

示例：

CREATE TABLE student (id INT PRIMARY KEY,name VARCHAR(50)
) ENGINE = InnoDB;

5.2 常用操作速查

操作SQL 示例说明
创建表时指定引擎ENGINE=InnoDB创建时设置引擎
修改表引擎ALTER TABLE t1 ENGINE=MyISAM;修改已有表引擎
查看表引擎SHOW TABLE STATUS LIKE 't1';查看某表的存储引擎
查看默认引擎SHOW VARIABLES LIKE 'default_storage_engine';查看系统默认引擎
设置默认引擎SET default_storage_engine=InnoDB;临时设置默认引擎

6.总结：选择存储引擎的思考

需求推荐引擎说明
需要事务、外键、崩溃恢复🟩 InnoDB默认首选，支持 ACID、行级锁、高并发
读多写少、不要求事务🟦 MyISAM查询快但表级锁，不适合并发写
超高速缓存/临时数据🟨 MEMORY数据存内存，重启丢失，适合缓存表
归档或日志（写多读少）🟧 ARCHIVE压缩存储，仅支持 INSERT 和 SELECT
导入导出、跨系统数据共享🟫 CSV数据以 CSV 格式保存，简单但慢
复制中转或丢弃数据测试⚫ BLACKHOLE不存数据，用于复制或压力测试
跨服务器访问远程数据🌐 FEDERATED访问远程 MySQL 表，性能受网络影响
