实验题目

实验需求：

1，R5为ISP，其上只能配置IP地址；R4作为企业边界路由器，
出口公网地址需要通过PPP协议获取，并进行chap认证
2，整个OSPF环境IP基于172.16.0.0/16划分；
3，所有设备均可访问R5的环回；
4，减少LSA的更新量，加快收敛，保障更新安全；
5，全网可达

实验流程（思路）:

1.根据实验题目确定每台路由器之间的接口及互联关系。划分大体区域。
2.根据划分的区域来判断如何进行子网划分及分配，整个OSPF环境IP基于172.16.0.0/16划分。（重点）
3.子网划分之后在每个路由器上进行相应的网络命令配置，确保每个邻居ID唯一
4.网络优化：
        减少LSA数量：通过合理规划OSPF区域划分来减少LSA数量
                                 并且使用路由汇总来减少LSA数量
        加快收敛：根据OSPF的快速收敛特性调整hello和dead间隔。
                           确保网络中无环路，避免不必要的更新。
5.保障更新安全：使用OSPF认证功能，如MD5认证来保证路由更新安全。
6.配置NAT保证能够正常访问公网
7.保证全网可达：测试每个设备之间的连通性，确认所有设备均能访问R5的环回接口。

实验步骤

子网划分与OSPF配置

子网划分

-----------将整个拓扑图大体化为五个或六个区域，随后基于172.16.0.0/16进行划分（右移三位---172.16.0.0/19，使其有8个网段可用，剩余的当作备份），随后再对各个区域内进行详细的IP地址划分。

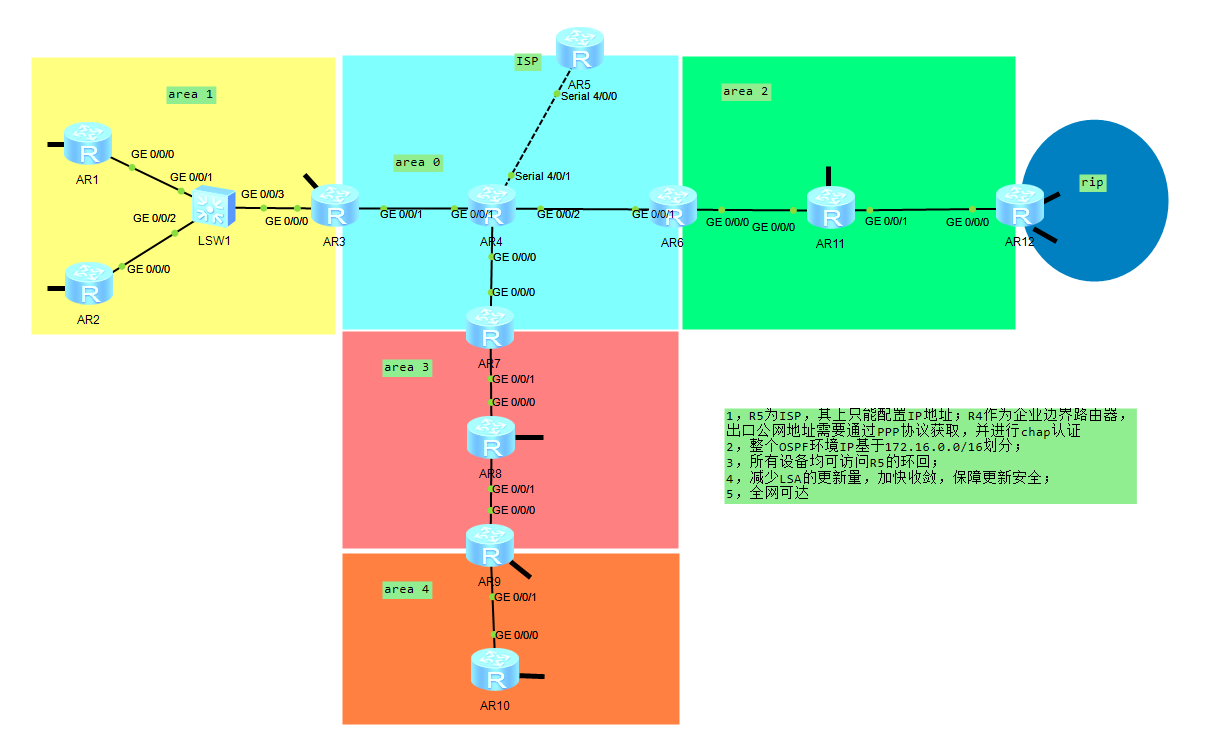

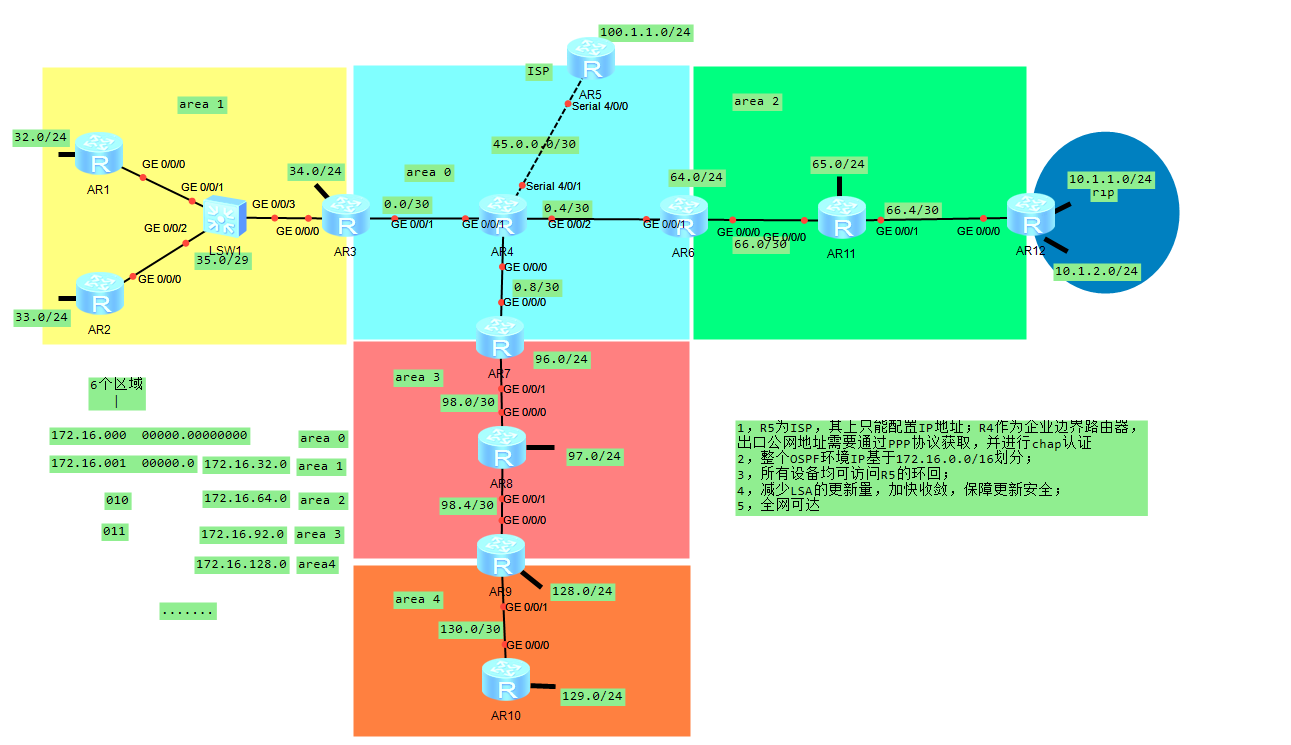

如图：

配置IP地址同时进行OSPF宣告：

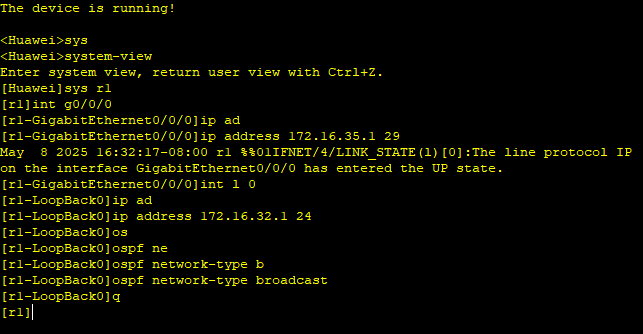

R1

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip address 172.16.35.1 29
[r1-GigabitEthernet0/0/0]int l 0
[r1-LoopBack0]ip address 172.16.32.1 24
[r1-LoopBack0]ospf network-type broadcast

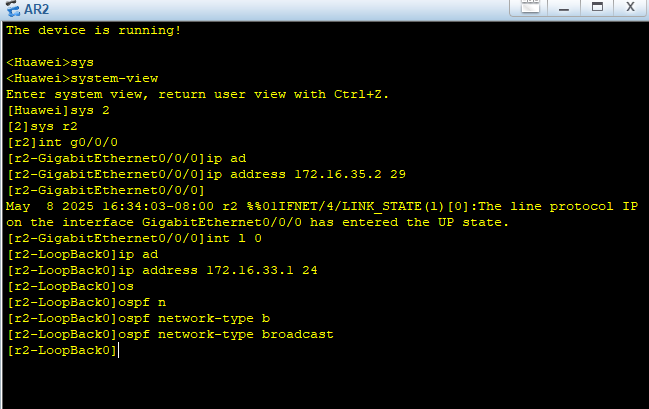

R2

[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip address 172.16.35.2 29
[r2-GigabitEthernet0/0/0]int l 0
[r2-LoopBack0]ip address 172.16.33.1 24
[r2-LoopBack0]ospf network-type broadcast

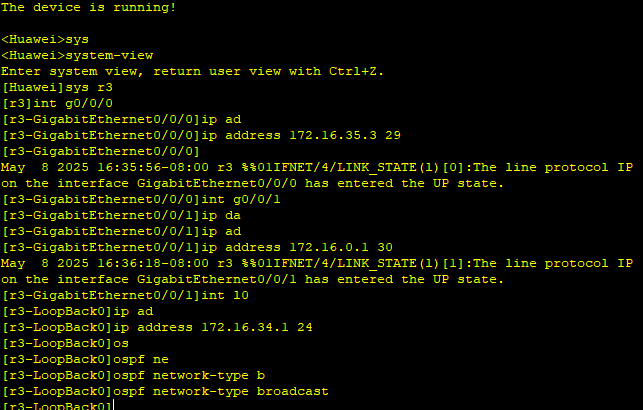

R3

[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip address 172.16.35.3 29
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip address 172.16.0.1 30
[r3-GigabitEthernet0/0/1]int l0
[r3-LoopBack0]ip address 172.16.34.1 24
[r3-LoopBack0]ospf network-type broadcast

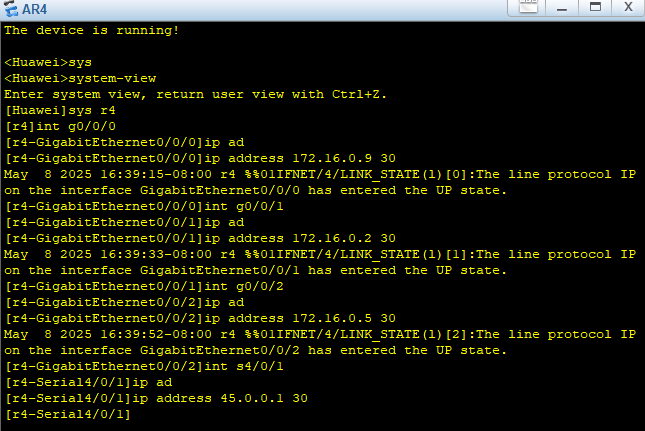

R4

[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip address 172.16.0.9 30
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip address 172.16.0.2 30
[r4-GigabitEthernet0/0/1]int g0/0/2
[r4-GigabitEthernet0/0/2]ip address 172.16.0.5 30
[r4-GigabitEthernet0/0/2]int s4/0/1
[r4-Serial4/0/1]ip address 45.0.0.1 30

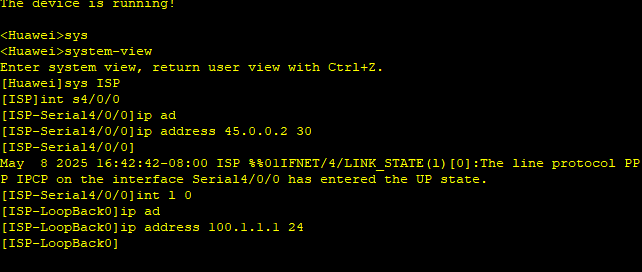

ISP(R4配了s接口，免得忘记所以先配ISP)

[ISP]int s4/0/0
[ISP-Serial4/0/0]ip address 45.0.0.2 30
[ISP-Serial4/0/0]int l 0
[ISP-LoopBack0]ip address 100.1.1.1 24

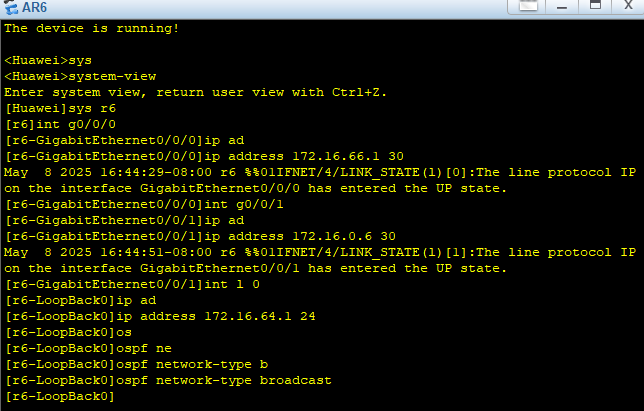

R6

[r6]int g0/0/0
[r6-GigabitEthernet0/0/0]ip address 172.16.66.1 30
[r6-GigabitEthernet0/0/0]int g0/0/1
[r6-GigabitEthernet0/0/1]ip address 172.16.0.6 30
[r6-GigabitEthernet0/0/1]int l 0
[r6-LoopBack0]ip address 172.16.64.1 24
[r6-LoopBack0]ospf network-type broadcast

R7

[r7]int g0/0/0
[r7-GigabitEthernet0/0/0]ip address 172.16.0.10 30
[r7-GigabitEthernet0/0/0]int g0/0/1
[r7-GigabitEthernet0/0/1]ip address 172.16.98.1 30
[r7-GigabitEthernet0/0/1]int l0
[r7-LoopBack0]ip address 172.16.96.1 24
[r7-LoopBack0]ospf network-type broadcast

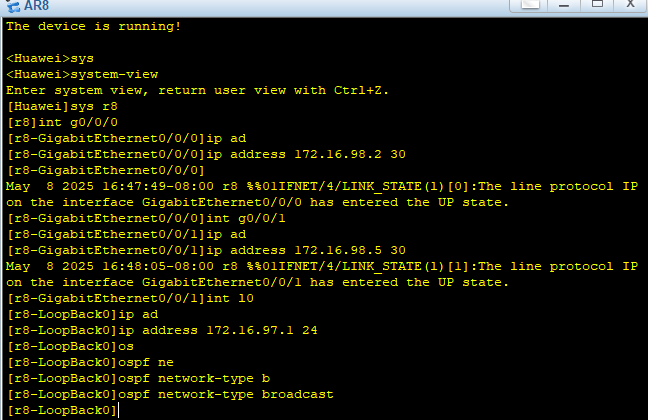

R8

[r8]int g0/0/0
[r8-GigabitEthernet0/0/0]ip address 172.16.98.2 30
[r8-GigabitEthernet0/0/0]int g0/0/1
[r8-GigabitEthernet0/0/1]ip address 172.16.98.5 30
[r8-GigabitEthernet0/0/1]int l0
[r8-LoopBack0]ip address 172.16.97.1 24
[r8-LoopBack0]ospf network-type broadcast

R9

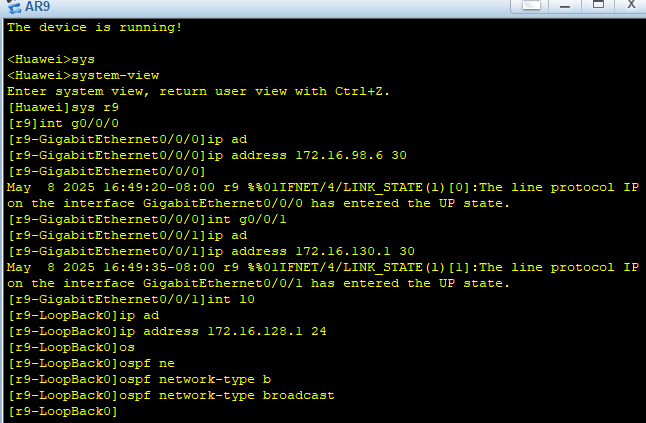

[r9]int g0/0/0
[r9-GigabitEthernet0/0/0]ip address 172.16.98.6 30
[r9-GigabitEthernet0/0/0]int g0/0/1
[r9-GigabitEthernet0/0/1]ip address 172.16.130.1 30
[r9-GigabitEthernet0/0/1]int l0
[r9-LoopBack0]ip address 172.16.128.1 24
[r9-LoopBack0]ospf network-type broadcast

R10

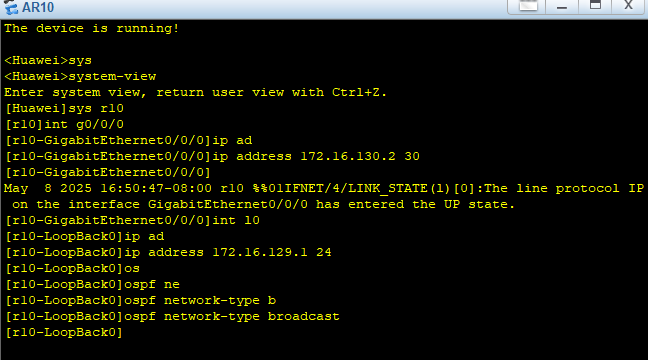

[r10]int g0/0/0
[r10-GigabitEthernet0/0/0]ip address 172.16.130.2 30
[r10-GigabitEthernet0/0/0]int l0
[r10-LoopBack0]ip address 172.16.129.1 24
[r10-LoopBack0]ospf network-type broadcast

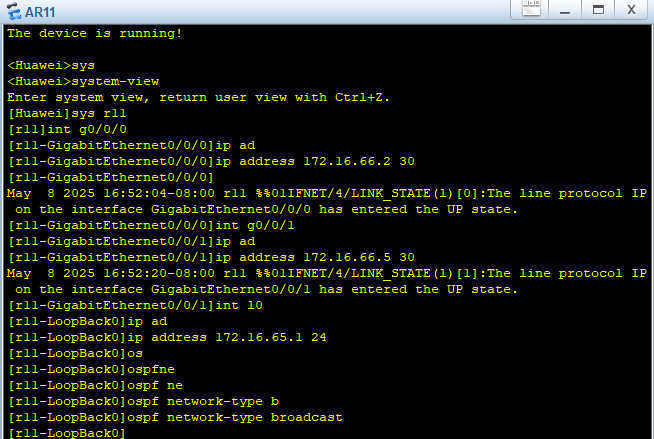

R11

[r11]int g0/0/0
[r11-GigabitEthernet0/0/0]ip address 172.16.66.2 30
[r11-GigabitEthernet0/0/0]int g0/0/1
[r11-GigabitEthernet0/0/1]ip address 172.16.66.5 30
[r11-GigabitEthernet0/0/1]int l0
[r11-LoopBack0]ip address 172.16.65.1 24
[r11-LoopBack0]ospf network-type broadcast

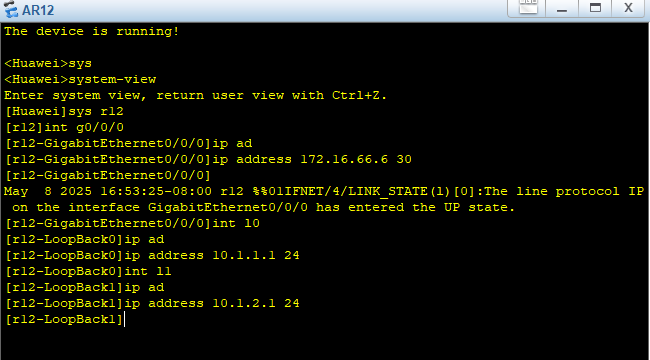

R12

[r12]int g0/0/0
[r12-GigabitEthernet0/0/0]ip address 172.16.66.6 30
[r12-GigabitEthernet0/0/0]int l0
[r12-LoopBack0]ip address 10.1.1.1 24
[r12-LoopBack0]int l1
[r12-LoopBack1]ip address 10.1.2.1 24

OSPF配置

在各个路由器上进行OSPF配置，由于area 4是远离骨干的特殊区域所以不能直接宣告，所以要让R9成为ASBR设备进行双向重发布（不使用Vlink因为可能会产生换路问题且需优化area3，不使用隧道因为其技术太古远），配置R12时将RIP配置与宣告。

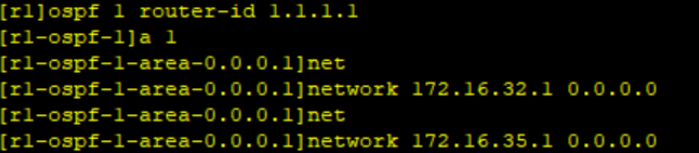

R1

[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]network 172.16.32.1 0.0.0.0
[r1-ospf-1-area-0.0.0.1]network 172.16.35.1 0.0.0.0

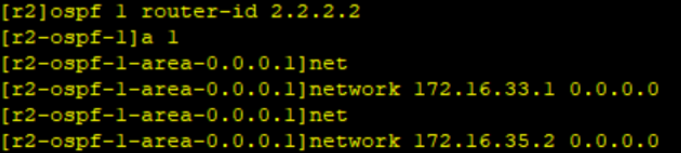

R2

[r2]ospf 1 rou
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]network 172.16.33.1 0.0.0.0
[r2-ospf-1-area-0.0.0.1]network 172.16.35.2 0.0.0.0

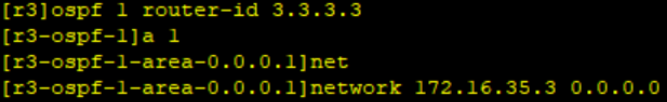

R3

[r3]ospf 1 rou
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]network 172.16.35.3 0.0.0.0
[r3-ospf-1-area-0.0.0.1]network 172.16.34.1 0.0.0.0
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 172.16.0.1 0.0.0.0

R4

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0

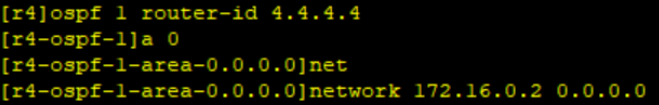

[r4-ospf-1-area-0.0.0.0]network 172.16.0.2 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 172.16.0.5 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 172.16.0.9 0.0.0.0

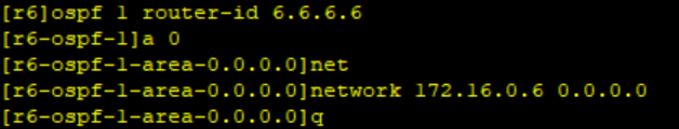

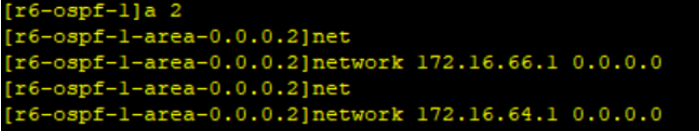

R6

[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 0
[r6-ospf-1-area-0.0.0.0]network 172.16.0.6 0.0.0.0
[r6-ospf-1]area 2
[r6-ospf-1-area-0.0.0.2]network 172.16.66.1 0.0.0.0
[r6-ospf-1-area-0.0.0.2]network 172.16.64.1 0.0.0.0

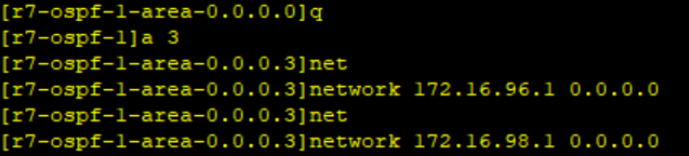

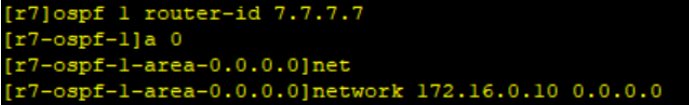

R7

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]area 0
[r7-ospf-1-area-0.0.0.0]network 172.16.0.10 0.0.0.0
[r7-ospf-1]area 3
[r7-ospf-1-area-0.0.0.3]network 172.16.96.1 0.0.0.0
[r7-ospf-1-area-0.0.0.3]network 172.16.98.1 0.0.0.0

R8

[r8]ospf 1 router-id 8.8.8.8
[r8-ospf-1]area 3
[r8-ospf-1-area-0.0.0.3]network 172.16.98.2 0.0.0.0
[r8-ospf-1-area-0.0.0.3]network 172.16.97.1 0.0.0.0
[r8-ospf-1-area-0.0.0.3]network 172.16.98.5 0.0.0.0

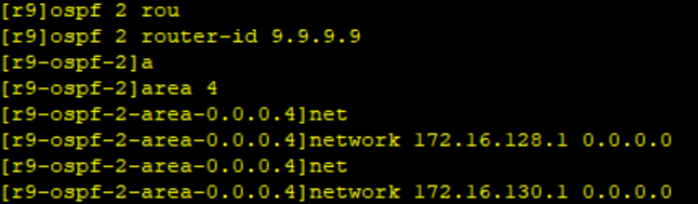

R9

[r9]ospf 2 router-id 9.9.9.9
[r9-ospf-1]area 3
[r9-ospf-1-area-0.0.0.3]network 172.16.98.6 0.0.0.0
[r9-ospf-2]area 4
[r9-ospf-2-area-0.0.0.4]network 172.16.128.1 0.0.0.0
[r9-ospf-2-area-0.0.0.4]network 172.16.130.1 0.0.0.0

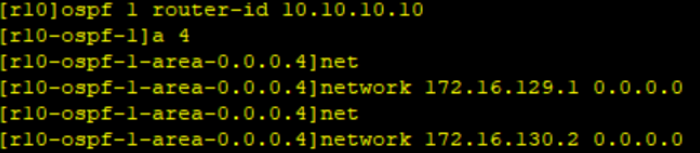

R10

[r10]ospf 1 router-id 10.10.10.10
[r10-ospf-1]a 4
[r10-ospf-1-area-0.0.0.4]network 172.16.129.1 0.0.0.0
[r10-ospf-1-area-0.0.0.4]network 172.16.130.2 0.0.0.0

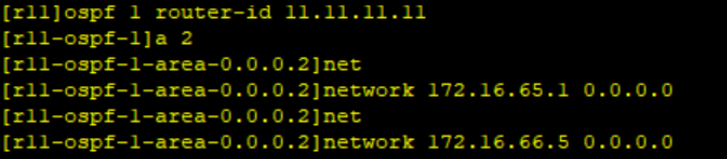

R11

[r11]ospf 1 router-id 11.11.11.11
[r11-ospf-1]a 2
[r11-ospf-1-area-0.0.0.2]network 172.16.65.1 0.0.0.0
[r11-ospf-1-area-0.0.0.2]network 172.16.66.5 0.0.0.0

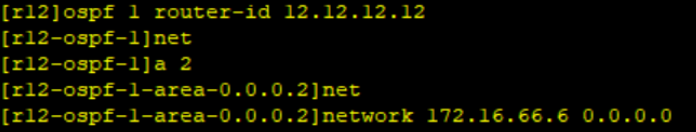

R12

[r12]ospf 1 router-id 12.12.12.12
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]network 172.16.66.6 0.0.0.0

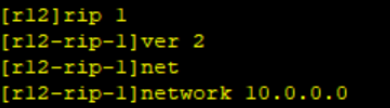

[r12-rip-1]ver 2
[r12-rip-1]network 10.0.0.0

检查OSPF邻居

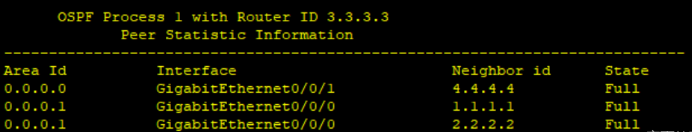

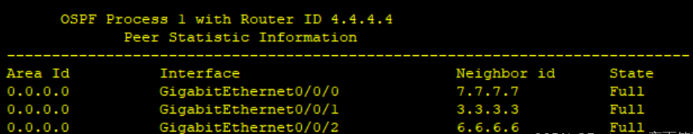

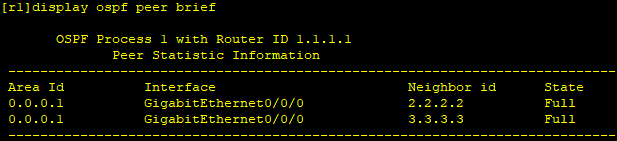

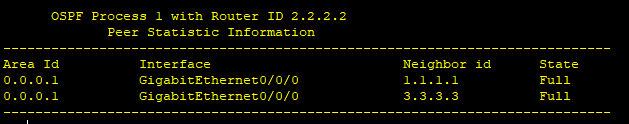

[r1]display ospf peer brief

R1

R2

R3

R4

(R5~~~~~R12同样查询，省略展示)

连通性测试

实例：

配置缺省路由

R4

在R4上配置一条0.0.0.0的缺省路由指向R5的 4/0/0方向

[R4]ip route-static 0.0.0.0 0 45.0.0.2

OSPF优化部分

路由汇总

域间路由汇总：针对骨干区域area0的优化，在与area0的直连区域的ABR设备上进行配置

area1的ABR

[r3]ospf 1
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.64.0 255.255.224.0

area2的ABR

[r6]ospf 1
[r6-ospf-1]a 2
[r6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

area3的ABR

[r7]ospf 1
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0
域外路由汇总：非直连的远离骨干区域则为域外路由汇总（area4，rip）

RIP区域的ASBR

[r12]ospf 1
[r12-ospf-1]asbr-summary 10.1.0.0 255.255.252.0

OSPF2区域的ASBR

[r9]ospf 1
[r9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

划分特殊区域

区域1做成完全末梢区域

区域2做成完全NSSA区域

区域3做成完全NSSA区域

area 1


[r1]ospf 1
[r1-ospf-1]a 1
[r1-ospf-1-area-0.0.0.1]stub [r2]ospf 1
[r2-ospf-1]a 1
[r2-ospf-1-area-0.0.0.1]stub [r3]ospf 1
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]stub no-summary

area2

[r6]ospf 1
[r6-ospf-1]a 2
[r6-ospf-1-area-0.0.0.2]nssa no-summary[r11]ospf 1
[r11-ospf-1]a 2
[r11-ospf-1-area-0.0.0.2]nssa[r12]ospf 1
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]nssa

area3

[r7]ospf 1
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]nssa  no-summary[r8]ospf 1
[r8-ospf-1]a 3
[r8-ospf-1-area-0.0.0.3]nssa [r9]ospf 1
[r9-ospf-1]a 3
[r9-ospf-1-area-0.0.0.3]nssa

下发缺省

R9上下发缺省（OSPF2）

[r9]ospf 2
[r9-ospf-2]default-route-advertise

R10能通过缺省获取R9的所有路由，所以R9上的一个重发布就不用执行了

[r9-ospf-2]undo  import-route ospf 1

在R4上下放缺省

[r4]ospf 1
[r4-ospf-1]default-route-advertise

加快收敛配置

修改network-type类型：

一对一链路改为P2P，一对多链路改为p2mp

----- R3-R1/2 -----
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ospf network-type p2mp
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ospf network-type p2mp
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ospf network-type p2mp----- R3-R4 -----
[r3]int g0/0/1
[r3-GigabitEthernet0/0/1]ospf network-type p2p
[r4]int g0/0/1
[r4-GigabitEthernet0/0/1]ospf network-type p2p----- R4-R6 -----
[r4]int g0/0/2
[r4-GigabitEthernet0/0/2]ospf network-type p2p
[r6]int g0/0/1
[r6-GigabitEthernet0/0/1]ospf network-type p2p----- R4-R7 -----
[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ospf network-type p2p
[r7]int g0/0/0
[r7-GigabitEthernet0/0/0]ospf network-type p2p----- R6-R11 -----
[r6]int g0/0/0
[r6-GigabitEthernet0/0/0]ospf network-type p2p
[r11]int g0/0/0
[r11-GigabitEthernet0/0/0]ospf network-type p2p----- R11-R12 -----
[r11-GigabitEthernet0/0/0]int g0/0/1
[r11-GigabitEthernet0/0/1]ospf network-type p2p
[r12]int g0/0/0
[r12-GigabitEthernet0/0/0]ospf network-type p2p----- R7-R8 -----
[r7]int g0/0/1
[r7-GigabitEthernet0/0/1]ospf network-type p2p
[r8]int g0/0/0
[r8-GigabitEthernet0/0/0]ospf network-type p2p----- R8-R9 -----
[r8-GigabitEthernet0/0/0]int g0/0/1
[r8-GigabitEthernet0/0/1]ospf network-type p2p
[r9]int g0/0/0
[r9-GigabitEthernet0/0/0]ospf network-type p2p----- R9-R10 -----
[r9]int g0/0/1
[r9-GigabitEthernet0/0/1]ospf network-type p2p
[r10]int g0/0/0
[r10-GigabitEthernet0/0/0]ospf network-type p2p

修改hello时间

为了加快收敛我们还要修改其hello与dead时间

----- R3-R1/2 -----
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ospf timer hello 10
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ospf timer hello 10
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ospf timer hello 10

配置OSPF认证

一般在骨干区域配置OSPF认证

----- Area 0 -----
[r4]ospf 1
[r4-ospf-1]a 0
[r4-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456[r3]ospf 1
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456[r6]ospf 1
[r6-ospf-1]a 0
[r6-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456[r7]ospf 1
[r7-ospf-1]a 0
[r7-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456

配置NAT

[r4]acl 2000
[r4-acl-basic-2000]rule permit  source  172.16.0.0   0.0.255.255[r4]int s4/0/1
[r4-Serial4/0/1]nat outbound 2000

测试

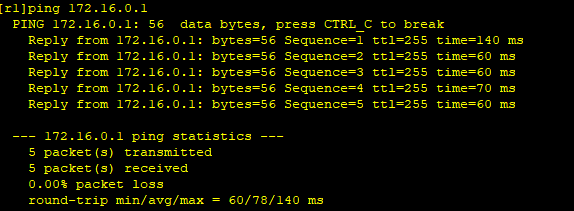

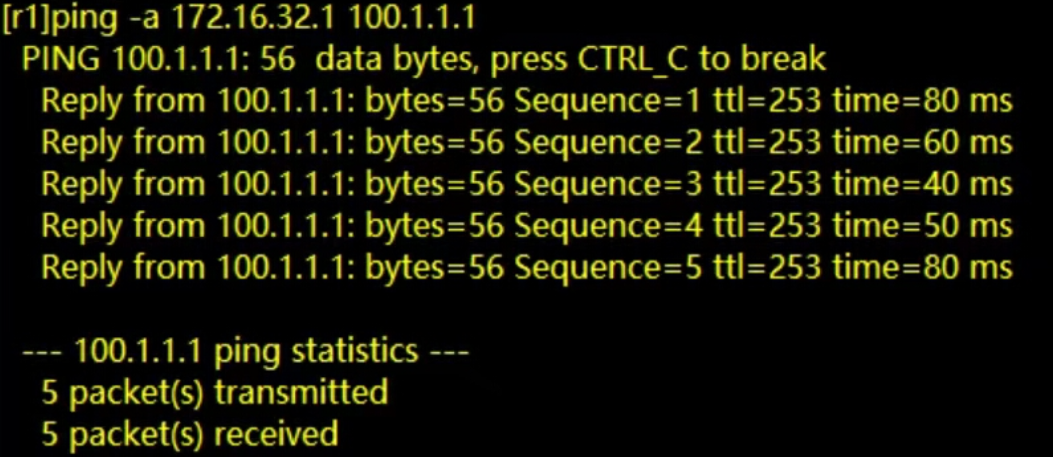

R1pingISP测试

R10的环回上进行ping测试

至此此OSPF综合实验配置完毕，如有错误敬请指正。
