【嵌入式开发-SPI】

■ SPI简介

SPI协议其实是包括：Standard SPI、Dual SPI和Queued SPI三种协议接口，分别对应3-wire, 4-wire, 6-wire。

单线：标准4线连接，全双工，同时收和发；
双线：标准4线连接，半双工，2根数据线，并线发和收，双方向切换；
四线：标准4线连接，半双工，4根数据线，并线发和收，双方向切换；

■ SPI （Standard SPI）

Standard SPI，有4根信号线，分别为CLK、CS、MOSI和MISO。数据线工作在全双工。

■ DSPI （Dual SPI）

Dual SPI Flash，可以发送一个命令字节进入dual mode，这样
mosi变成SIO0（serial io 0）
mosi变成SIO1（serial io 1）,这样一个时钟周期内就能传输2个bit数据，加倍了数据传输

■ QSPI是 Queued SPI的简写

比Qual SPI Flash增加了两根I/O线（SIO2,SIO3），目的是一个时钟内传输4个bit而QSPI就是Queued SPI的简写。

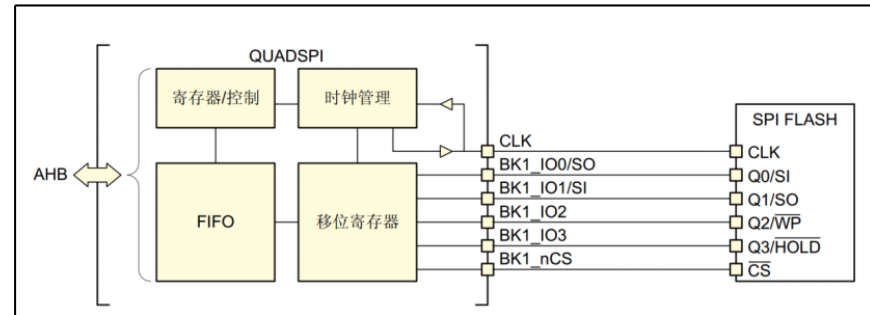

QSPI 使用 6 个信号连接Flash，分别是四个数据线BK1_IO0~BK1_IO3，一个时钟输出CLK，一个片选输出（低电平有效）BK1_nCS，它们的作用介绍如下：

• BK1_nCS：片选输出（低电平有效），适用于 FLASH 1。如果 QSPI 始终在双闪存模式下工作，则其也可用于 FLASH 2从设备选择信号线。QSPI通讯以BK1_nCS线置低电平为开始信号，以BK1_nCS线被拉高作为结束信号。
• CLK：时钟输出，适用于两个存储器，用于通讯数据同步。它由通讯主机产生，决定了通讯的速率，不同的设备支持的最高时钟频率不一样，如STM32的QSPI时钟频率最大为fpclk/2，两个设备之间通讯时，通讯速率受限于低速设备。
• BK1_IO0：在双线 / 四线模式中为双向 IO，单线模式中为串行输出，适用于FLASH 1
• BK1_IO1：在双线 / 四线模式中为双向 IO，单线模式中为串行输入，适用于FLASH 1。
• BK1_IO2：在四线模式中为双向 IO，适用于 FLASH 1。
• BK1_IO3：在四线模式中为双向 IO，适用于 FLASH 1。

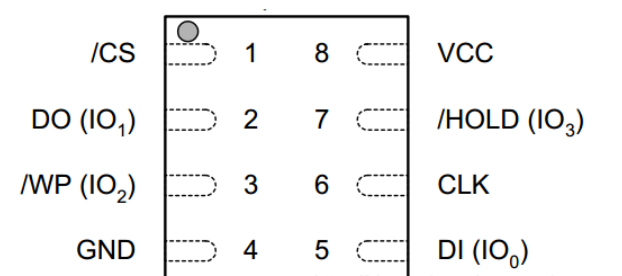

==flash 可以看出支持 QSPI ==
