瑞萨 EZ-CUBE2 调试器

瑞萨 EZ-CUBE2 调试器

本文介绍了瑞萨 EZ-CUBE2 调试器的基本信息、调试方式、环境搭建、硬件连接、软件测试等。

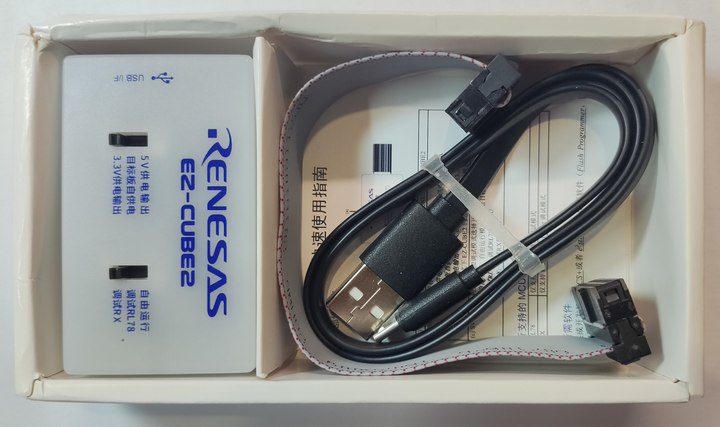

包装展示

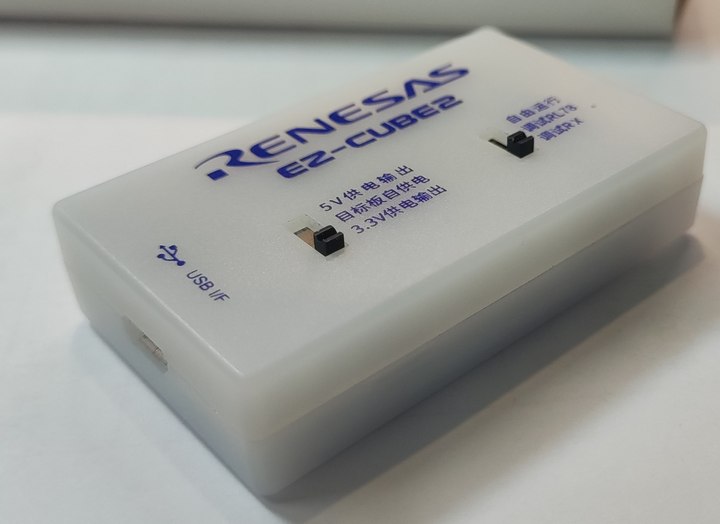

调试器展示

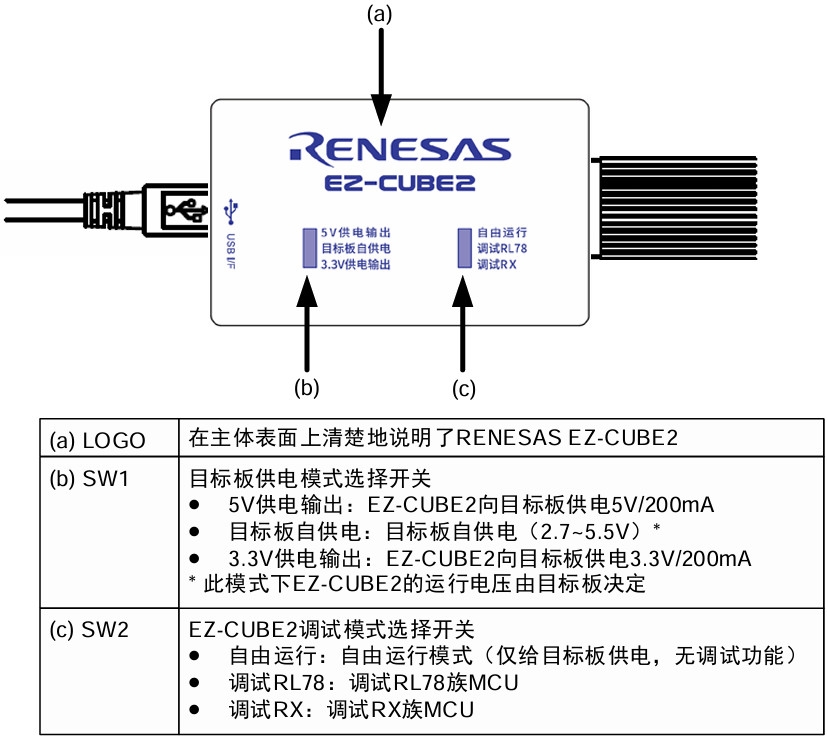

开关选项

详见：EZ-CUBE2 | Renesas 瑞萨电子 .

环境搭建

使用 Renesas 公司的 e2 studio 开发工具，下载 并安装该 IDE 软件；

• 或直接下载 FSP (flexible software package) 软件包 并安装。

• FSP 安装程序内包含 e² studio 集成开发环境、工具链和 FSP 软件包。

工程测试

介绍了 EZ-Cube2 实现工程上传和调试的测试流程。

硬件连接

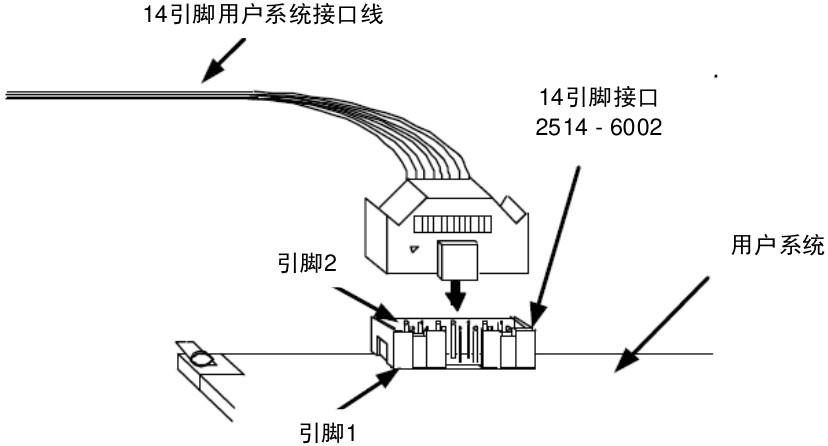

EZ-Cube2 与目标开发板的连接

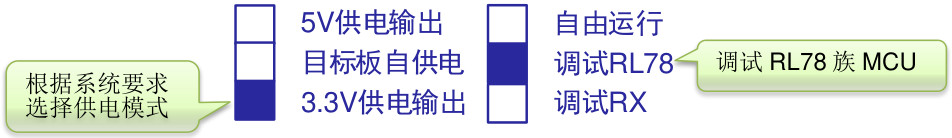

确定拨码开关的位置

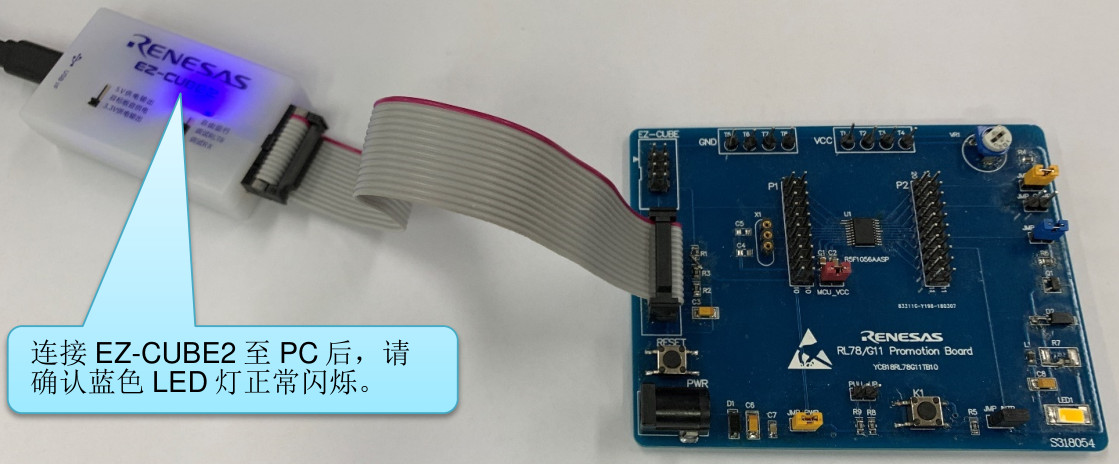

连接EZ-Cube2 调试器与电脑

引脚定义

分别介绍了 EZ-Cube2 调试器与 RL78 和 RX 系列 MCU 连接时使用的引脚及其定义。

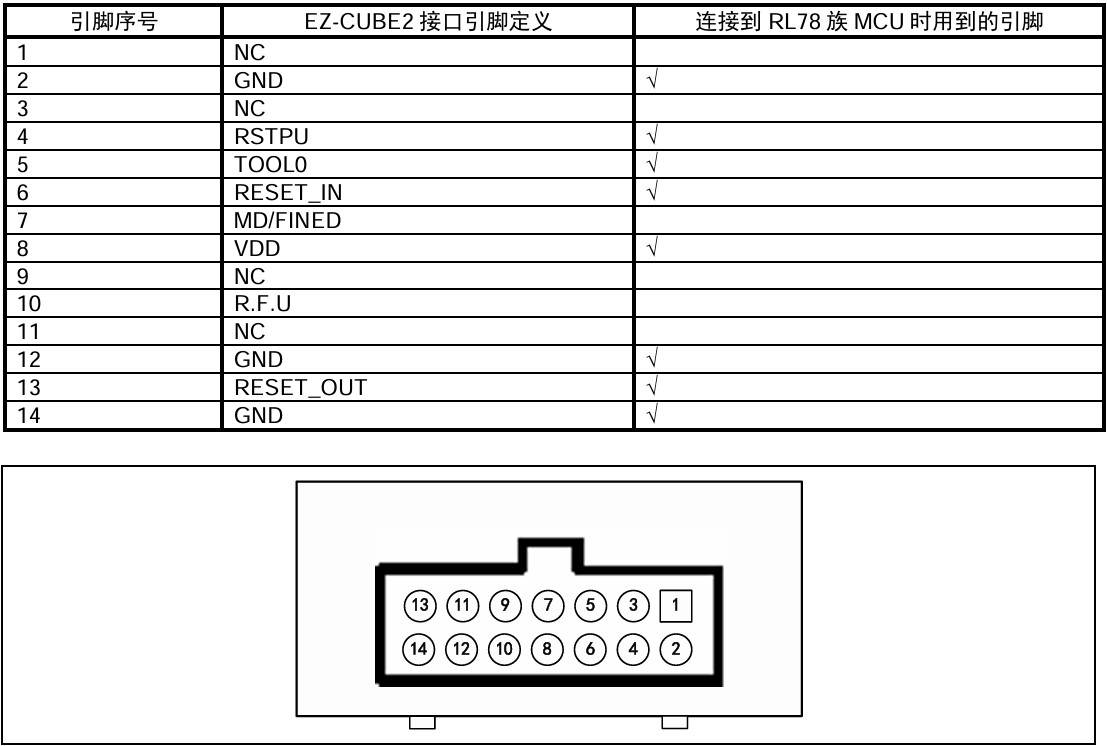

RL78系列

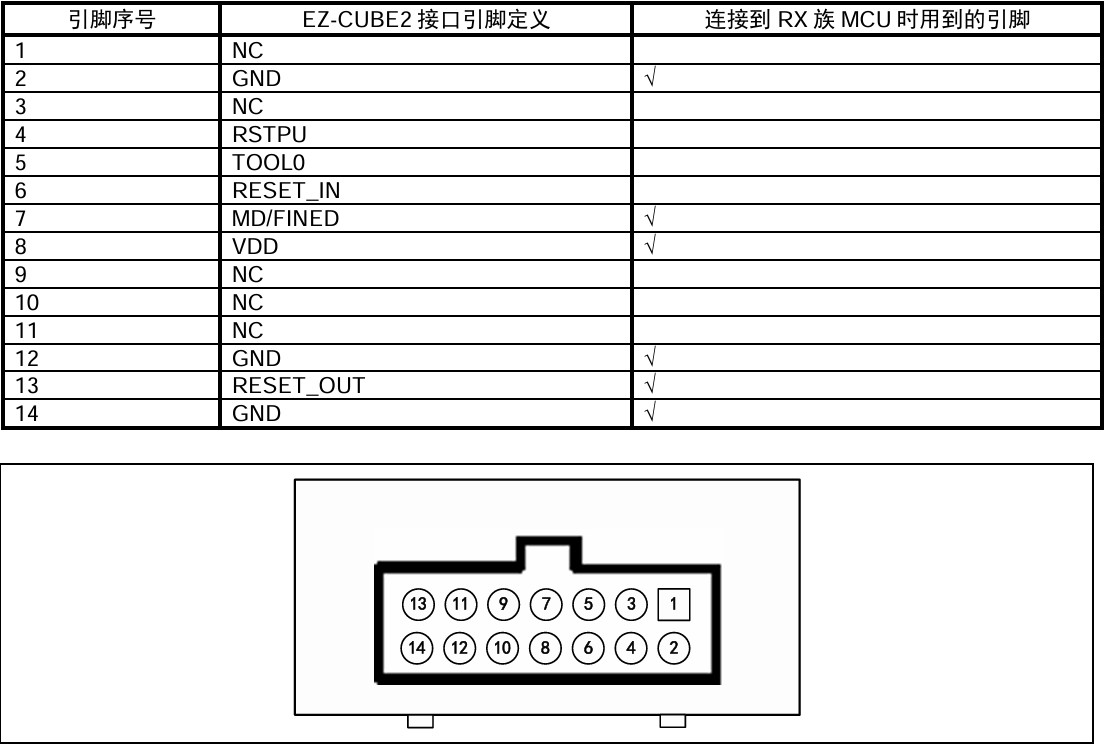

RX系列

软件测试

• 使用 e2 studio 软件打开或创建目标工程；
• 编译工程确保无报错；

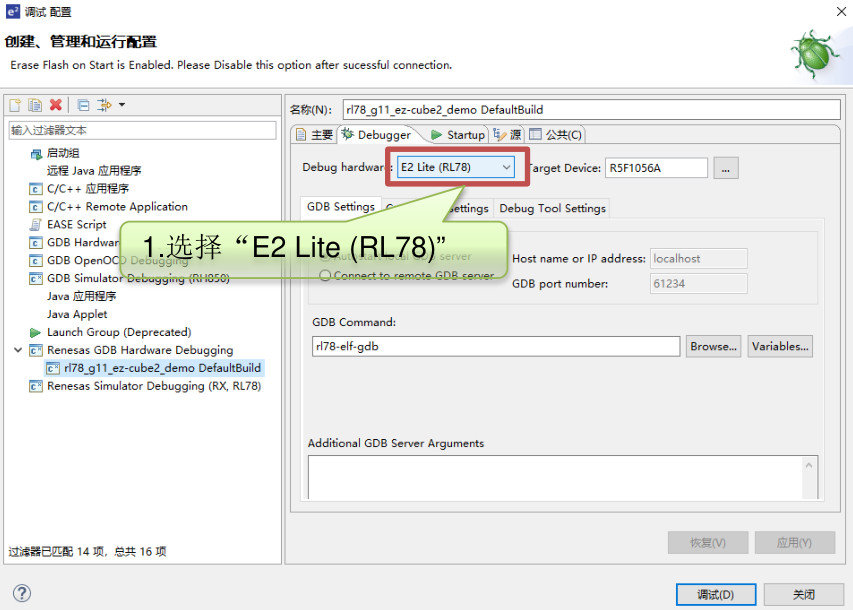

• 右键工程，进入调试配置界面；
• 在 Debugger 标签选项下选择硬件调试器为 E2 Lite ；

• 连接设置选项下配置 Power Target From The Emulator.(MAX 200mA) 选项为 No 避免烧坏目标开发板

• 配置完成后，点击调试即可。

总结

本文介绍了瑞萨 EZ-CUBE2 调试器的基本信息、调试方式、环境搭建、硬件连接、软件测试等，为瑞萨相关硬件的开发和产品设计，以及调试工具的选择提供了参考。

此外，该 EZ-CUBE2 调试器官网显示已停止生产。
调试器 EZ-CUBE3 成为新版兼容的替代产品。
