Flowable7.x学习笔记（十七）审批我的待办

news 来源：原创 2025/5/3 10:14:33

前言

前文完成了我的待办的查询功能，本文就在此基础上从源码解读到完成审批任务的功能，审批界面我就先不带表单，直接单纯审批通过，这里需要注意的事，审批的表单其实每个节点都可能需要不同的表单内容，后续要实现自定义动态表单。

一、TaskService.complete(taskId) 的核心逻辑

① 方法签名定位

多种重载最终委托给 TaskServiceImpl.completeInternal。

② 加载与校验任务

从数据库中读取任务实体并检测其状态。

③ 流程/本地变量处理

将用户在完成时传入的变量写入运行时或本地作用域。

④ 事件派发与历史记录

在任务完成前后触发引擎事件，并将运行时与历史数据持久化。

⑤ 流程执行推进

调用执行实体（ExecutionEntity）的 signal() 或 BPMN 行为的 leave()，推动流程继续。

⑥ 任务删除与身份链接清理

移除任务记录及其在身份链接表中的关联。

⑦ 异步后置逻辑

根据异步配置生成作业（JobEntity），由引擎后续调度执行。

二、方法签名定位

在 TaskService 接口中，complete 提供多种重载，如：

void complete(String taskId);

void complete(String taskId, Map<String,Object> variables);

void complete(String taskId, String userId, Map<String,Object> variables);

所有重载方法最终委托给实现类 org.flowable.engine.impl.TaskServiceImpl 的 completeInternal(...) 方法，以统一执行流程。

本文使用的是第一种重载方法。

三、加载与校验任务

加载任务实体，从运行时任务表（ACT_RU_TASK）中读取对应 TaskEntity 对象：

TaskEntity task = taskEntityManager.findById(taskId);

存在性校验，若无此任务，抛出 FlowableObjectNotFoundException。

if (task == null) {
throw new FlowableObjectNotFoundException("No task found with id '" + taskId + "'");
}

委派状态校验，拒绝完成处于“待确认”（PENDING）状态的委派任务。

if (task.getDelegationState() == DelegationState.PENDING) {
throw new FlowableException("Cannot complete a task that is in delegation state PENDING");
}

四、流程/本地变量处理

① 流程变量写入

默认将变量保存在流程实例作用域，调用 VariableService 完成存储。

② 本地变量写入

若传入参数指定 localScoped=true，则写入任务本地范围。

③ 持久化历史变量

若开启历史记录，变量的写入会在 ACT_HI_VARINST 表中留存审计轨迹。

五、事件派发与历史记录

① 事件分发

在任务完成前后，通过 EventDispatcher 发布 TASK_COMPLETED 等引擎事件，供监听器或审计插件使用。

② 历史任务记录

若引擎历史级别(historyLevel) ≥ AUDIT，会在 ACT_HI_TASKINST 表中记录任务结束信息（结束时间、原因等）。

③ 事务一致性

事件与历史写入与运行时数据同一事务提交，避免不一致风险。

六、流程执行推进

① 获取执行实体

若任务绑定在流程节点上，execution 不为 null。

ExecutionEntity execution = task.getExecution();

② 调用 BPMN 行为

对用户任务，执行 UserTaskActivityBehavior.leave(execution)，其内部会调用一下方法，从而沿着流程定义的连线推进到下一个节点。

execution.signal(null, null);

七、任务删除与身份链接清理

① 删除任务记录

将任务从 ACT_RU_TASK 表中移除。

taskEntityManager.delete(task);

② 移除身份链接

同时清理 ACT_RU_IDENTITYLINK 表中与该任务相关的用户/组关联，防止孤立数据。

八、异步后置逻辑

① 异步任务创建

若任务或流程节点配置了异步 (async="true")，完成时会生成新的 JobEntity。

② 调度执行

JobExecutor 后续会在独立线程中触发这些异步作业，解耦长耗时操作，提升吞吐。

③ 异步历史

若开启异步历史，同步写入历史的操作也会改为异步，进一步优化性能。

九、完成后端接口

① 定义请求参数

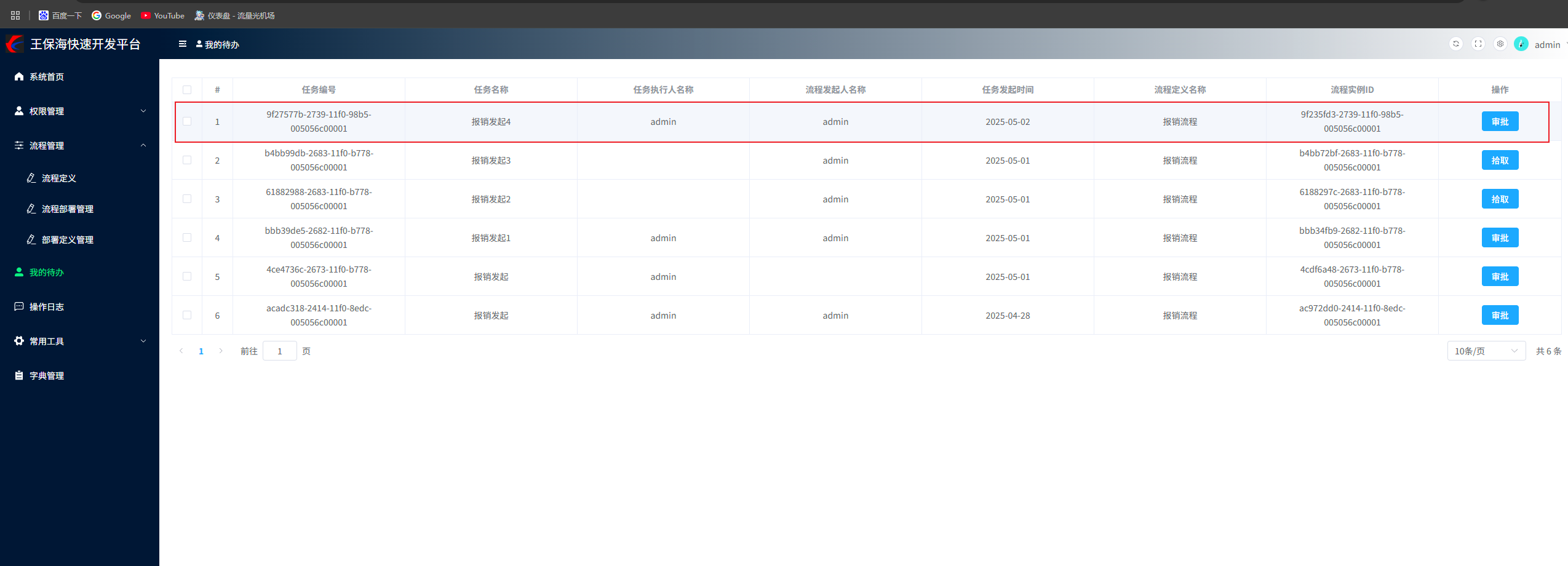

在前文中，我们已经在查询我的待办任务数据中，包含了任务ID，所以直接传递当前行数据中的任务ID给到后端执行审批操作即可。

package com.ceair.entity.request;import lombok.Data;import java.io.Serial;
import java.io.Serializable;/*** @author wangbaohai* @ClassName ApprovalMyTaskReq* @description: 审批我的任务请求参数* @date 2025年05月02日* @version: 1.0.0*/
@Data
public class ApprovalMyTaskReq implements Serializable {@Serialprivate static final long serialVersionUID = 1L;// 任务编号private String taskId;}

② 创建后端接口

接口部分主要就是使用 TaskService.complete(taskId) 这个重载方法。

/*** 审批我的待办任务。* <p>* 权限: /api/v1/myTask/approvalMyTask* 参数: approvalMyTaskReq - 包含任务ID的审批请求对象* 返回: Result<Boolean> 表示审批是否成功* <p>* 异常处理：* - 任务ID为空 → 参数错误* - Flowable异常 → 返回审批失败信息* - 其他异常 → 系统异常提示*/
@PreAuthorize("hasAnyAuthority('/api/v1/myTask/approvalMyTask')")
@Parameter(name = "approvalMyTaskReq", description = "审批我的待办任务请求对象", required = true)
@Operation(summary = "审批我的待办任务")
@PostMapping("/approvalMyTask")
public Result<Boolean> approvalMyTask(@RequestBody ApprovalMyTaskReq approvalMyTaskReq) {// 参数校验if (approvalMyTaskReq == null || approvalMyTaskReq.getTaskId() == null) {log.warn("审批失败：非法的任务ID");return Result.error("参数不能为空或任务ID无效");}try {// 调用Flowable 任务服务完成任务审批taskService.complete(approvalMyTaskReq.getTaskId());return Result.success(true);} catch (FlowableException | IllegalArgumentException e) {log.error("审批我的待办任务失败，原因：{}", e.getMessage(), e);return Result.error("审批我的待办任务失败，原因：" + e.getMessage());} catch (Exception e) {log.error("发生未知异常，审批失败：", e);return Result.error("系统异常，请联系管理员");}
}

十、完成前端按钮功能

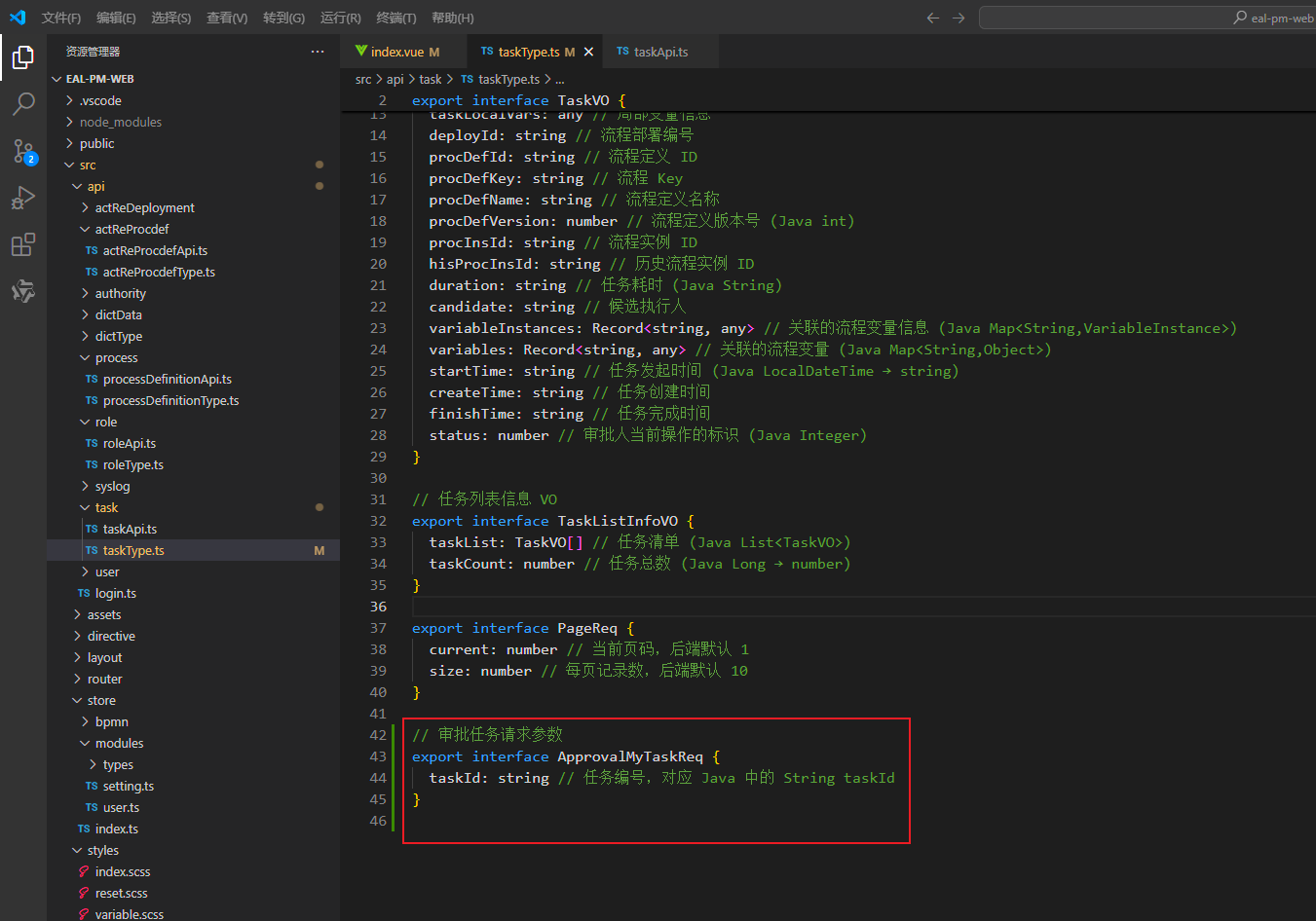

① 定义前端类型

// 审批任务请求参数

export interface ApprovalMyTaskReq {

taskId: string // 任务编号，对应 Java 中的 String taskId

}

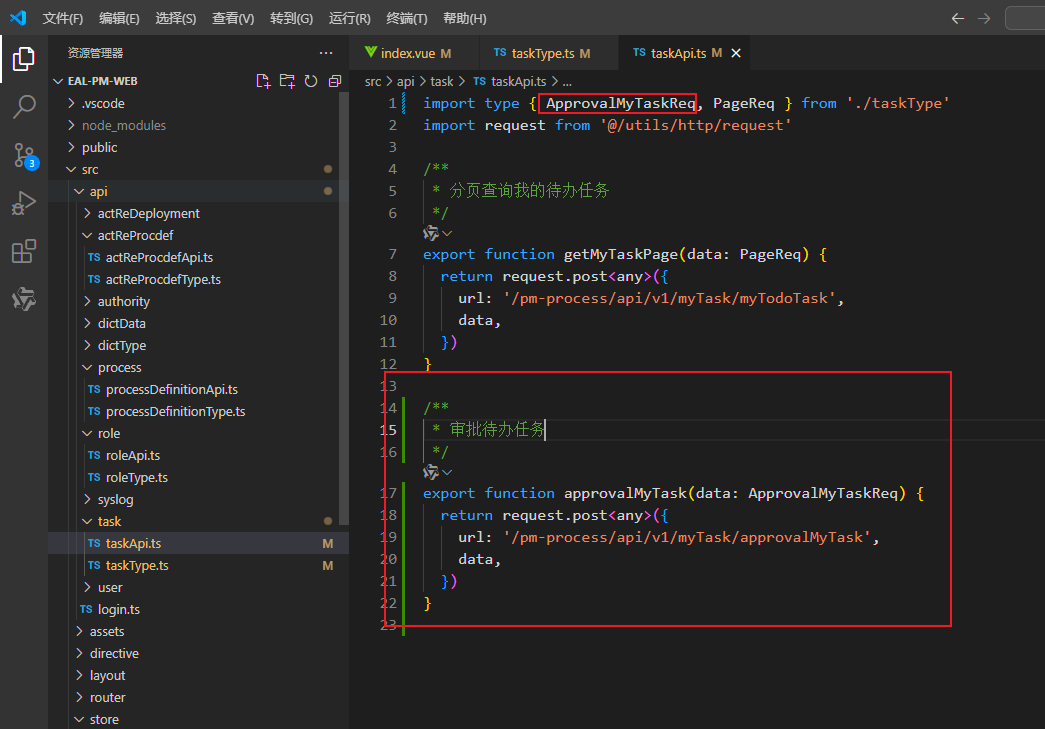

② 封装请求接口

/**

* 审批待办任务

*/

export function approvalMyTask(data: ApprovalMyTaskReq) {

return request.post<any>({

url: '/pm-process/api/v1/myTask/approvalMyTask',

data,

})

}

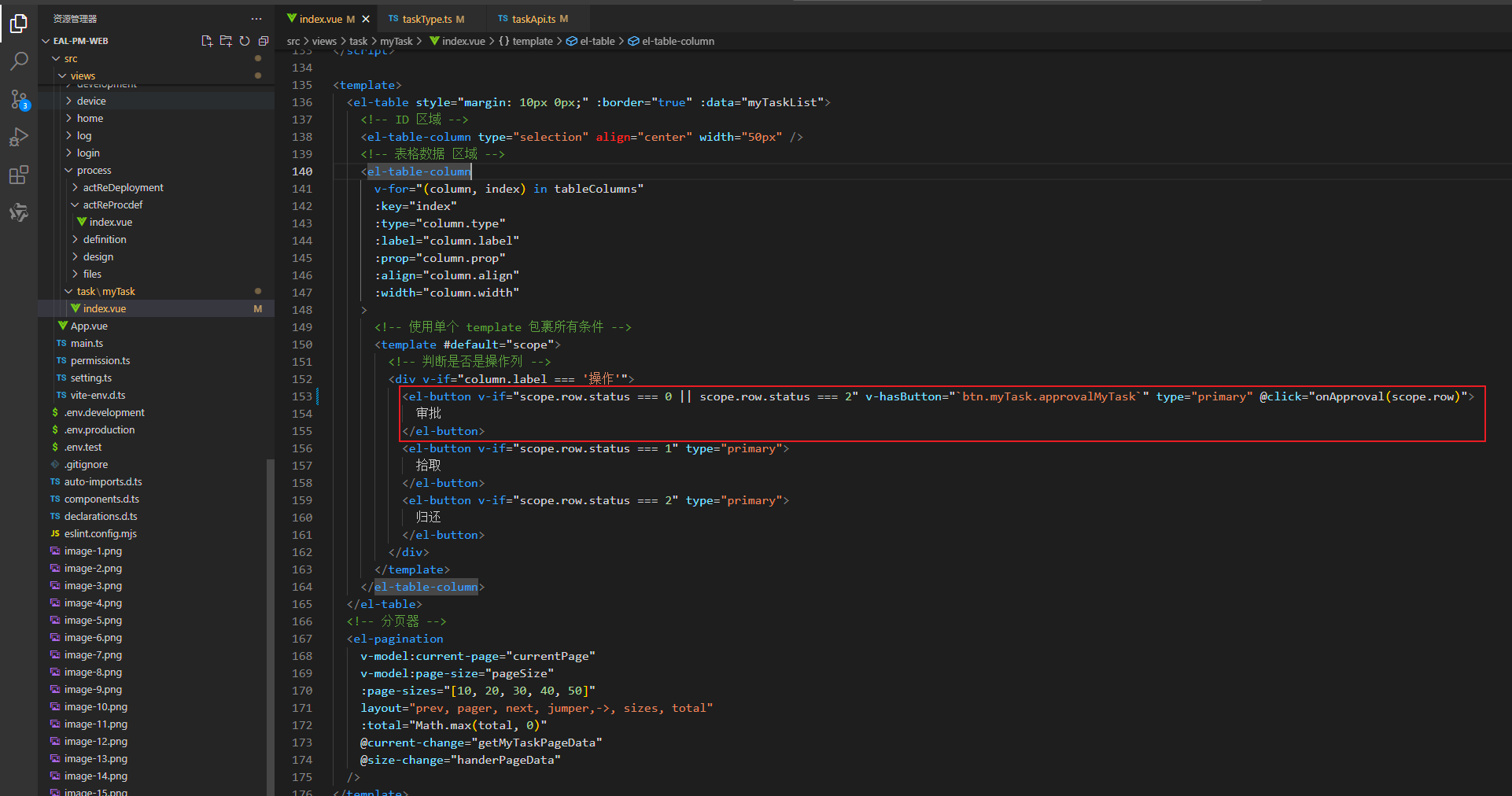

③ 完善按钮界面

<el-button v-if="scope.row.status === 0 || scope.row.status === 2" v-hasButton="`btn.myTask.approvalMyTask`" type="primary" @click="onApproval(scope.row)">
审批
</el-button>

④ 创建审批按钮方法

/*** 异步函数：处理任务审批** @param row 任务对象，包含任务ID等信息*/
async function onApproval(row: TaskVO) {try {// 获取当前任务ID并设置参数const param: ApprovalMyTaskReq = {taskId: row.taskId,}// 调用后端接口进行审批操作const result: any = await approvalMyTask(param)// 如果接口调用成功且返回的状态码为200，则显示成功提示信息if (result.success && result.code === 200) {ElMessage({message: '审批成功',type: 'success',})}else {ElMessage({message: `审批失败: ${result.message}`,type: 'error',})}}catch (error) {// 捕获异常并提取错误信息let errorMessage = '未知错误'if (error instanceof Error) {errorMessage = error.message}// 显示操作失败的错误提示信息ElMessage({message: `审批失败: ${errorMessage || '未知错误'}`,type: 'error',})}
}
