小结：ipsec-ike
IPSec 手动配置与自动配置（IKE动态协商）
手动配置IPSec 逻辑图
关键逻辑：
- 无协商过程：所有参数（SPI、密钥）预先静态配置
- 对称配置：两端必须镜像设置SPI（入/出方向相反）
- 密钥固定：无自动更新机制，安全性较低

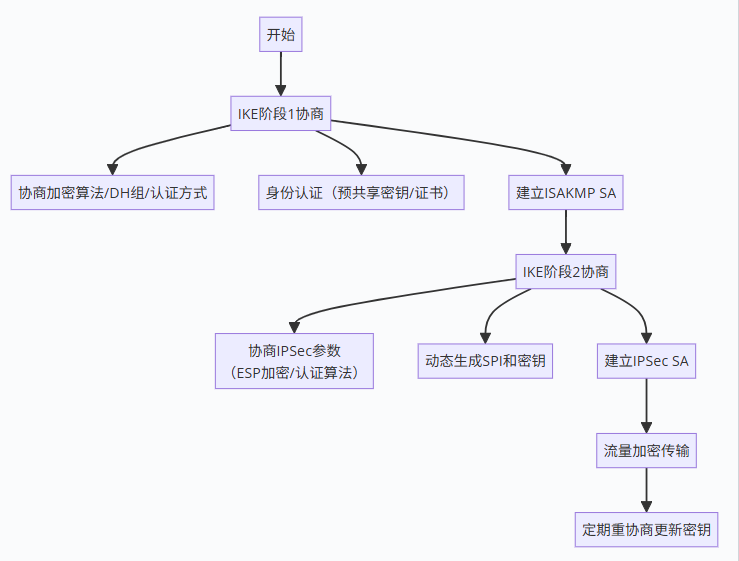

自动配置（IKE动态协商）逻辑图
关键逻辑：
- 两阶段协商：
- 阶段1：建立管理通道（IKE SA），使用UDP 500/4500端口
- 阶段2：建立数据通道（IPSec SA），生成动态SPI和密钥
- 动态密钥：支持PFS（完美前向保密），定期更新密钥
- 自动恢复：网络中断后自动重新协商
核心区别对比图
| 阶段 | 手动配置 | 自动配置（IKE） |
|---|---|---|
| 参数定义 | 管理员静态指定 | IKE协议动态协商 |
| 密钥管理 | 固定不变 | 定期自动更新 |
| SPI生成 | 手动配置 | 系统自动分配 |
| 加密算法 | 预定义 | 两端协商最优算法 |
| 适用场景 | 测试/简单环境 | 生产环境/复杂网络 |
| 协议依赖 | 仅需ESP/AH | 依赖IKE（UDP 500+4500） |
| 配置复杂度 | 简单但易错 | 复杂但灵活 |
手动IPSec 协议交互流程图
关键配置指令对应点：
-
SPI同步：
- R1出方向SPI 1002 = R3入方向SPI 1002
! R1配置 ipsec sa manual sa-to-r3 10outbound esp spi 1002 ! R3配置 ipsec sa manual sa-to-r1 10inbound esp spi 1002 -
加密过程：
- 出站数据匹配ACL 3001后，使用SPI 1002的密钥加密
display ipsec sa brief # 查看加密计数
自动IPSec （IKEv1）协议交互流程图
配置指令与协议交互对照：
-
阶段1配置：
! 两端必须匹配的IKE参数 ike proposal 10encryption-algorithm aes-256authentication-algorithm sha2-256dh group14 ike peer R3pre-shared-key cipher Huawei@123remote-address 23.0.0.3 -
阶段2配置：
ipsec proposal tosHesp encryption-algorithm aes-256esp authentication-algorithm sha2-256 ipsec policy POLICY1 10 isakmpike-peer R3proposal tosH -
动态SPI查看：
display ipsec sa # 输出示例： SPI: 0x12345678 (动态生成) Encrypt algorithm: AES-256
关键配置与协议字段映射表
| 协议字段 | 华为配置指令 | 作用说明 |
|---|---|---|
| IKE SA_i/SA_r | ike proposal 10 | 协商加密算法/DH组 |
| KE (Key Exchange) | dh group14 | 决定密钥交换强度 |
| Hash Payload | pre-shared-key cipher | 身份认证凭证 |
| IPSec SPI | 自动生成（手动配置则固定） | 唯一标识安全关联 |
| ESP Encryption | esp encryption-algorithm aes-256 | 数据加密算法 |
-
现象：
display ike sa无输出 -
排查步骤：
- 检查UDP 500可达性：
ping -c 1 -p 500 23.0.0.3 - 验证提议匹配：
display ike proposal # 确认两端aes-256/sha2-256一致
- 检查UDP 500可达性：
-
现象：
display ipsec statistics无计数增长 -
排查步骤：
- 检查ACL匹配：
display acl 3001 # 确认规则命中测试流量 - 验证策略应用：
display ipsec policy # 查看接口绑定状态
- 检查ACL匹配：
-
启用NAT穿透（适用于中间有NAT设备）：
ike peer R3nat-traversal enable # 自动使用UDP 4500封装 -
配置PFS增强安全：
ipsec policy POLICY1 10 isakmppfs dh-group14 # 每次重协商使用新DH密钥 -
设置SA生存时间：
ipsec policy POLICY1 10 isakmpsa duration time-based 86400 # 24小时后自动重协商
示例
[PC1] --- (Ethernet0/0/1) --- [AR1] --- (GE0/0/1: 2.2.2.1/24) --- [AR2 (ISP)] --- (GE0/0/0: 2.2.2.3/24) --- [AR3] --- (Ethernet0/0/1) --- [PC2]| | || IP: 192.168.10.0/24 | GE0/0/0: 192.168.10.254/24 | GE0/0/0: 192.168.20.254/24 | IP: 192.168.20.0/24| | | |
[Headquarters] [IPSec Tunnel] [Shangrao Branch]
一、基础网络配置（R1和R3必须先完成）
R1配置（总部）
sysname R1
# 配置内网接口（连接总部PC）
interface GigabitEthernet0/0/0ip address 192.168.10.1 255.255.255.0dhcp select interface # 可选：为PC分配IP
# 配置公网接口（连接ISP）
interface GigabitEthernet0/0/1ip address 2.2.2.1 255.255.255.0
# 配置默认路由指向ISP
ip route-static 0.0.0.0 0.0.0.0 2.2.2.2
R3配置（分部）
sysname R3
# 配置内网接口（连接分部PC）
interface GigabitEthernet0/0/0ip address 192.168.20.1 255.255.255.0dhcp select interface
# 配置公网接口
interface GigabitEthernet0/0/1ip address 2.2.2.3 255.255.255.0
# 默认路由
ip route-static 0.0.0.0 0.0.0.0 2.2.2.2
二、手动配置IPSec （静态密钥）
R1配置
# 定义需要加密的流量（总部→分部）
acl number 3000rule 5 permit ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255# 1. 定义IPSec提案（加密/认证算法）
ipsec proposal aesp authentication-algorithm sha2-256 # ESP认证算法（完整性保护）esp encryption-algorithm aes-256 # ESP加密算法（数据加密）# 2. 创建手动IPSec策略
ipsec policy a 1 manual # 策略名HF，序号1，手动模式security acl 3000 # 绑定ACL 3000（定义感兴趣流）proposal a # 引用上述提案tunnel local 12.0.0.1 # 本端隧道源IPtunnel remote 23.0.0.3 # 对端隧道目的IP# 3. 配置安全关联 Security Association（SA）参数sa spi inbound esp 12345 # 入方向SPI值（对端出方向需匹配）sa string-key inbound esp cipher aaa # 入方向密钥（cipher表示加密存储）sa spi outbound esp 54321 # 出方向SPI值（对端入方向需匹配）sa string-key outbound esp cipher aaa # 出方向密钥# 4. 应用到物理接口
interface GigabitEthernet0/0/1 # 公网接口ipsec policy a # 应用名为a 的IPSec策略
R3配置
acl number 3000rule 5 permit ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255
ipsec proposal besp authentication-algorithm sha2-256esp encryption-algorithm aes-256ipsec policy b 1 manualsecurity acl 3000proposal btunnel local 23.0.0.3 # 本端IP与R1的remote IP对应tunnel remote 12.0.0.1 # 对端IP与R1的local IP对应# 注意SPI和密钥与R1相反！sa spi inbound esp 54321 # 对应R1的outbound spisa string-key inbound esp cipher 123456sa spi outbound esp 12345 # 对应R1的inbound spisa string-key outbound esp cipher 123456interface GigabitEthernet0/0/1ipsec policy b
三、自动配置IPSec （IKE动态协商）
R1配置
# 阶段1：IKE提议（加密管理通道）
ike proposal 10encryption-algorithm aes-256 # 加密算法dh group14 # 密钥交换组authentication-algorithm sha2-256 # 完整性校验authentication-method pre-share # 认证方式sa duration 86400000# 阶段1：IKE对等体
ike peer R3ike-proposal 10pre-shared-key cipher Huawei@123 # 预共享密钥remote-address 2.2.2.3 # 对端IP# 阶段2：IPSec提案（加密数据通道）
ipsec proposal r3-propesp encryption-algorithm aes-256 # 数据加密esp authentication-algorithm sha2-256 # 数据完整性# 绑定策略
ipsec policy policy-to-r3 10 isakmpsecurity acl 3001 # 匹配加密流量ike-peer R3 # 引用IKE对等体proposal r3-prop # 引用IPSec提案# 应用到接口
interface GigabitEthernet0/0/1ipsec policy policy-to-r3
R3配置
ike proposal 10 # 参数必须与R1完全一致！encryption-algorithm aes-256dh group14authentication-algorithm sha2-256authentication-method pre-share
ike peer R1ike-proposal 10pre-shared-key cipher Huawei@123remote-address 2.2.2.1 # 指向R1的IP
ipsec proposal r1-propesp encryption-algorithm aes-256esp authentication-algorithm sha2-256
ipsec policy policy-to-r1 10 isakmpsecurity acl 3001ike-peer R1proposal r1-prop
interface GigabitEthernet0/0/1ipsec policy policy-to-r1
四、NAT豁免配置（防止IPSec流量被NAT干扰）
R1和R3均需配置
acl number 2000 # 创建NAT豁免ACLrule 5 deny ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255 # 阻止总部→分部NATrule 10 permit ip # 允许其他流量NAT
# 应用到公网接口
interface GigabitEthernet0/0/1nat outbound 2000
五、验证命令
# 查看IKE SA（阶段1）
display ike sa
# 预期结果：State字段为"RD"（已建立）# 查看IPSec SA（阶段2）
display ipsec sa brief
# 预期结果：有inbound/outbound ESP记录# 测试连通性
ping -a 192.168.10.1 192.168.20.1 # 从总部PC ping分部PC
关键问题排查表
| 现象 | 可能原因 | 解决方法 |
|---|---|---|
| IKE SA无法建立 | 预共享密钥不匹配/UDP 500被阻断 | 检查密钥/抓包确认UDP 500可达性 |
| IPSec SA无流量 | ACL未匹配测试流量 | 使用ping -a指定源IP或调整ACL规则 |
| 能ping通但数据未加密 | NAT未豁免流量 | 检查ACL 2000规则和nat outbound绑定 |
