常用机械传动方式对比

1. 概述

机械传动选型需结合技术性能 与经济性 ，从工况需求、效率目标、空间约束、环境适应性及成本控制等多维度综合权衡。
高精度场景：优先齿轮传动或滚珠螺纹传动；
长距离传动：优先带传动或链传动
无级变速需求：摩擦轮传动

传动方式	传动特点	主要优点	主要缺点	典型应用场景
带传动	摩擦传动，中心距大	缓冲吸振、过载保护、成本低	传动比不准确、需张紧装置	家电、输送带、轻型机械
齿轮传动	啮合传动，传动比精确	高效、高精度、结构紧凑	制造成本高、需润滑	汽车、工业机械、精密设备
链传动	啮合传动，中心距较大	承载力强、平均传动比准确	平稳性差、需维护	自行车、摩托车、农业机械
螺旋传动	旋转到直线运动，自锁性好	精密定位、结构简单	效率低、速度受限	机床丝杠、起重设备、自动化机械
摩擦轮传动	摩擦传动，中心距较近	结构简单、噪声小、过载保护	传动比不准确、轴向压力大	无级变速器、轻载机械

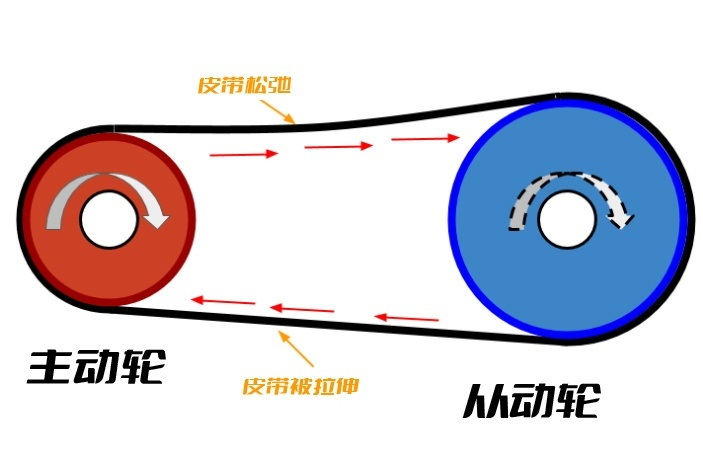

2. 带传动

利用弹性带与带轮之间的摩擦力传递动力，适用于两轴中心距较大的场景。

• 优点 ：
  • 适用于远距离传动（中心距较大），缓冲吸振能力强，能吸收冲击和振动；
  • 过载时打滑可保护设备，避免损坏其他部件；
  • 结构简单、成本低、无需润滑。
• 缺点 ：
  • 外廓尺寸较大，需额外张紧装置；
  • 传动比不准确，效率较低；
  • 易受温度、湿度影响，寿命有限。
• 适用场合 ：轻载、中载传动，如家电、输送带等。

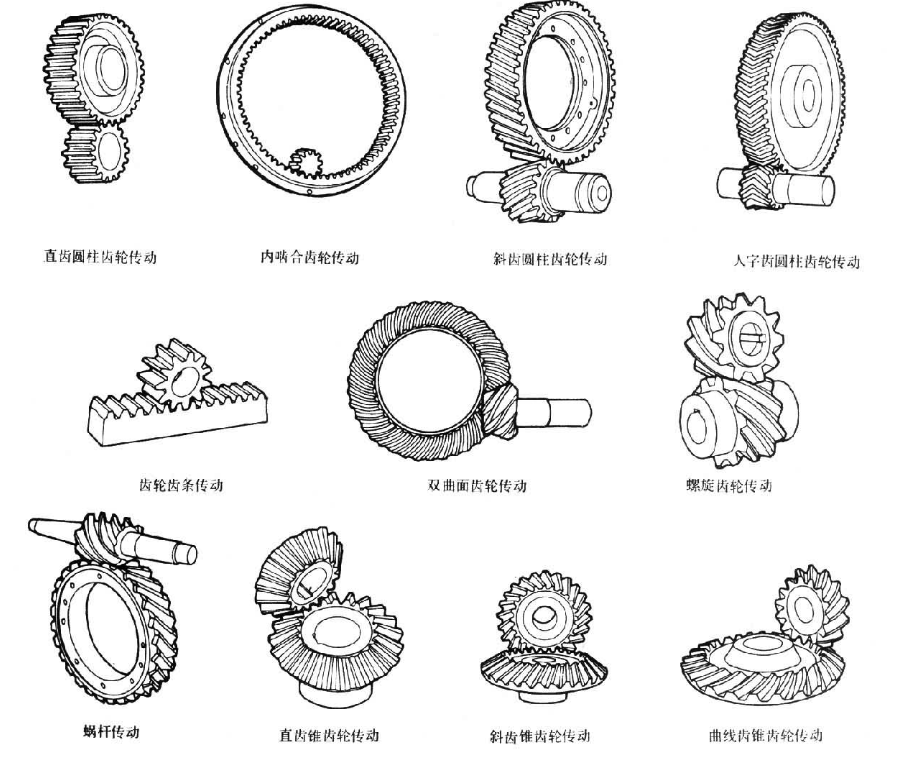

3. 齿轮传动

通过齿轮啮合直接传递动力，传动比精确，适用范围广。

• 优点 ：
  • 传动效率高（可达98%以上），传动比范围大；
  • 结构紧凑，承载能力强，寿命长；
  • 瞬时传动比恒定，稳定性好。
• 缺点 ：
  • 制造和安装精度要求高，成本较高；
  • 不适用于远距离传动；
  • 需定期润滑，噪声较大。
• 适用场合 ：高精度、大功率传动，如汽车变速箱、工业机械。

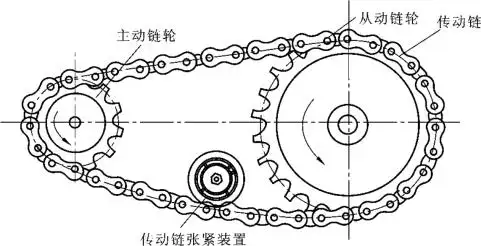

4. 链传动

通过链条与链轮啮合传递动力，兼具带传动和齿轮传动的特点。

• 优点 ：
  • 中心距较大时结构更简单，制造安装精度要求低于齿轮传动；
  • 无弹性滑动，平均传动比准确；
  • 承载能力强，适合恶劣环境。
• 缺点 ：
  • 瞬时传动比不恒定，传动平稳性较差；
  • 需润滑维护，易磨损；
  • 高速时噪声大。
• 适用场合 ：中远距离传动，如自行车、摩托车、农业机械。

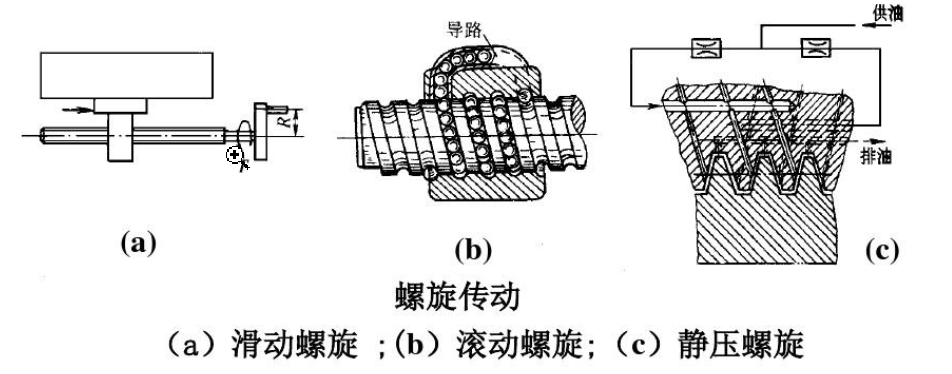

5. 螺旋传动

通过螺杆与螺母的啮合将旋转运动转化为直线运动。

• 优点 ：
  • 结构简单，可实现自锁功能；
  • 传动平稳，精度高（如滚珠丝杠）；
  • 适用于微调或低速重载场景。
• 缺点 ：
  • 传动效率低（摩擦损耗大）；
  • 需精密加工，成本较高；
  • 速度受限，不适合高速传动。
• 适用场合 ：精密定位（如机床丝杠）、起重设备等。

6. 摩擦轮传动

通过两个摩擦轮之间的接触面传递动力，依赖摩擦力实现运动和扭矩的传递，适用于平行轴或交错轴传动。

• 优点 ：
  • 结构简单 ，制造和维护成本低，适用于两轴中心距较近的场景；
  • 传动噪声小 ，运行平稳，可在运转中实现无级变速或改变传动方向；
  • 过载保护功能 ：过载时摩擦面打滑，避免损坏其他部件；
  • 高传输性能 和长寿命。
• 缺点 ：
  • 传动比不恒定 ，存在滑动率，精度较低；
  • 轴向压力大 ，需高强度轴承支持，导致结构尺寸增大；
  • 效率较低 ，摩擦损耗较大，需定期更换磨损部件；
  • 对环境敏感 ：湿度、温度变化可能影响摩擦系数。
• 适用场合 ：轻载机械（如纺织设备）、无级变速装置（如专利中的锥环变速器）、需要过载保护的场景
